Эмбеддер-деэмбеддер LES DS-2144HDASB

В современном телевизионном вещании и видеопроизводстве сигналы SDI (Serial Digital Interface) остаются основным стандартом для передачи некомпрессированного видео и аудио. Однако часто возникает необходимость извлечь аудиосигнал из потока SDI для подачи на внешние устройства (де-эмбеддинг) или, наоборот, встроить внешний аудиосигнал в видеопоток (эмбеддинг). LES DS-2144HDASB — это двухканальный эмбеддер/де-эмбеддер, предназначенный для работы с сигналами 3G/HD/SD-SDI. Устройство имеет два идентичных и абсолютно независимых канала, каждый из которых может одновременно де-эмбеддировать любые четыре сигнала звука из входного SDI и эмбеддировать в него до четырёх звуковых сигналов с аналогового входа или любой канал из входного SDI. Это универсальное решение для студий вещания, передвижных телевизионных станций и систем видеонаблюдения, где требуется гибкая работа с аудио в составе SDI-сигнала.

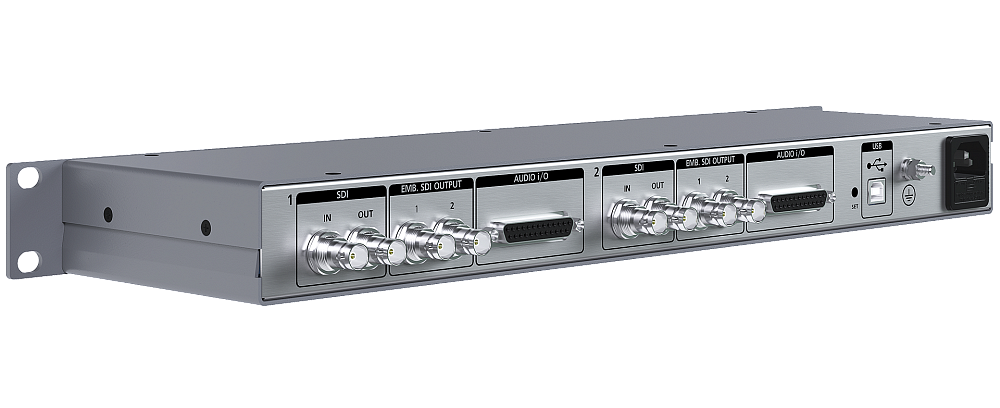

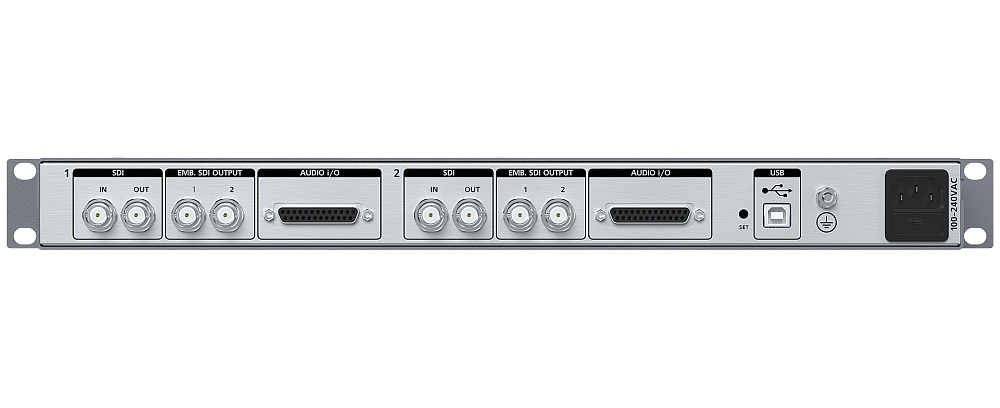

Каждый канал устройства принимает видеосигнал на входной разъём BNC и выдаёт его на три выходных разъёма BNC: один проходной выход (SDI OUT), на котором сигнал остаётся без изменений, и два выхода с эмбеддированным звуком (EMB. SDI OUTPUT), на которых аудио уже встроено в видеопоток. При отсутствии входного видеосигнала устройство автоматически формирует на выходе сигнал тестовой цветовой полосы (ПЦП) в формате Full HD, что позволяет проверять и настраивать тракт эмбеддирования даже без внешнего источника видео. Все выходы имеют сопротивление 75 Ом, а номинальный уровень выходного сигнала составляет 0,8 В, что полностью соответствует стандартам SDI.

Аналоговый аудиотракт каждого канала имеет по четыре входа и четыре выхода, выведенных на разъём DB25 female. Сигналы — симметричные, линейного уровня, с входным сопротивлением 600 Ом и выходным — 60 Ом. Номинальный уровень входного сигнала составляет 0 дБм (0,775 В), а максимальный уровень выходного сигнала на нагрузке 600 Ом достигает +26 дБм (15,4 В), что позволяет подключать устройство к широкому спектру профессионального оборудования. Коэффициент ослабления синфазного сигнала по входу составляет более 80 дБ, что гарантирует высокую помехозащищённость, а постоянная составляющая на выходе не превышает 25 мВ. Звуковые сигналы де-эмбеддируются и эмбеддируются только попарно, что соответствует стандартной стерео-архитектуре профессионального аудио.

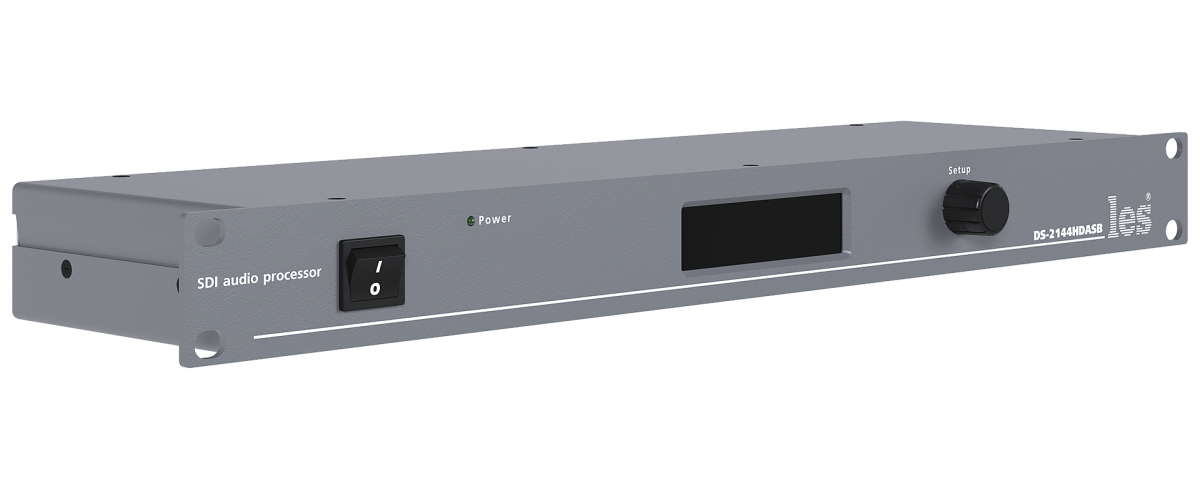

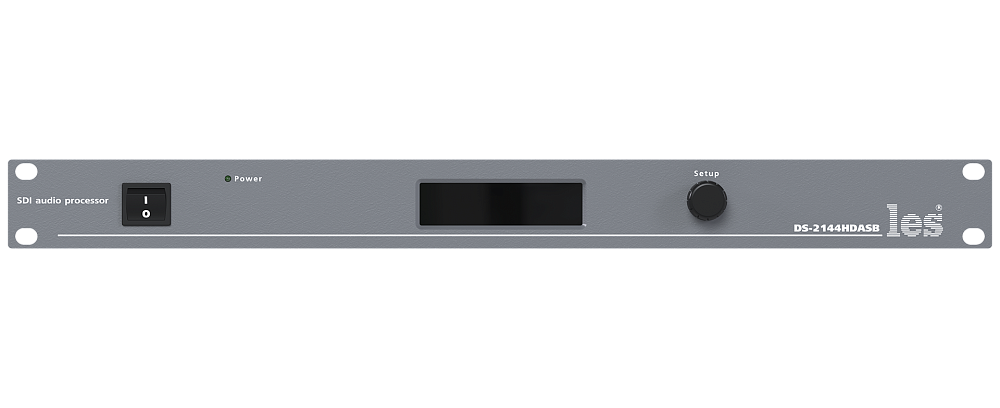

Управление устройством осуществляется как локально, так и дистанционно. На передней панели расположен OLED-дисплей и энкодер «Setup». Дисплей отображает уровни входных сигналов каждого из каналов либо используется для навигации по экранному меню. Для входа в меню достаточно нажать на энкодер, после чего вращением можно выбрать нужный параметр: назначение источника для аналоговых выходов (Source for Analog out #1 и #2), выбор пары аудиосигналов для эмбеддирования (Source for embedder #1 и #2) и выбор пар каналов в SDI-сигнале для эмбеддирования (SDI embed. channel #1 и #2). Каждый параметр настраивается независимо для каждого канала, что обеспечивает максимальную гибкость конфигурации. Для дистанционного управления предусмотрен разъём USB type B, через который к устройству подключается персональный компьютер со специализированным программным обеспечением. Программа, доступная для скачивания на сайте производителя, предоставляет матричное поле для наглядной маршрутизации аудиосигналов, а также индикаторы уровней аналоговых входов и выходов. Программа позволяет сохранять и загружать конфигурации в файлы, обновлять прошивку и сбрасывать настройки к заводским значениям.

Устройство оснащено встроенным блоком питания на 100–240 В переменного тока, потребляемая мощность не превышает 10 Вт. На задней панели расположен стандартный разъём IEC C14 для подключения сетевого шнура, а третий провод шнура используется для защитного заземления корпуса. Клемма «GND» на задней панели предназначена для подключения к общей шине заземления, что особенно важно в сложных системах с большим количеством оборудования. Предохранитель интегрирован в разъём питания для защиты от перегрузок и короткого замыкания.

Корпус устройства выполнен из металла и имеет стандартные габариты для 19-дюймового оборудования: ширина 483 мм, высота 44 мм (1U), глубина 123 мм. Вес составляет 2,2 кг. На передней панели расположены кнопка включения питания, светодиодный индикатор наличия напряжения, OLED-дисплей и энкодер. При установке в стойку производитель рекомендует использовать опорные уголки или полку, чтобы избежать деформации корпуса из-за веса кабелей. Диапазон рабочих температур составляет от +5 до +40 °C, что соответствует условиям большинства технических помещений.

Эмбеддер/де-эмбеддер DS-2144HDASB идеально подходит для использования в составе профессиональных видеосистем совместно с другим оборудованием бренда LES. Он может принимать сигнал с генераторов синхросигналов DG-08LTB↗ и распределять его с помощью усилителей-распределителей SDI DS-15HD-10↗. Извлечённый аудиосигнал может быть направлен на усилители-распределители DS-1013SF-P2↗ или трансформаторные сплиттеры DS-109ASTM↗ для распределения на несколько потребителей. Для интеграции аудио в IP-сети применяется аудиопорт DME-18ASD-10P↗, а для систем комментирования — пульты AR-212ASM↗ и AR-214ASM↗. Благодаря двум независимым каналам, гибкой маршрутизации и возможности работы без входного сигнала, DS-2144HDASB становится незаменимым инструментом для профессиональных видеосистем.
