Эмбеддер-деэмбеддер AJA OG-12G-AM

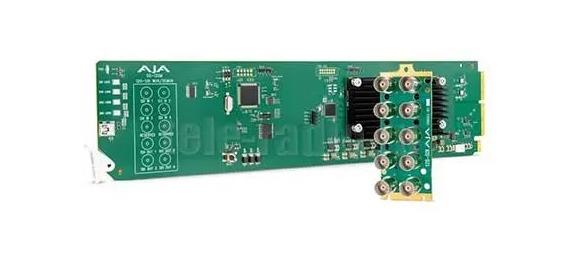

В мире профессионального аудио для видео существует вечная дилемма: как передать звук туда, где он нужен, не создавая хаоса из кабелей. SDI-тракт решает эту проблему, встраивая аудио прямо в видеопоток. Но что делать, если этот звук нужно извлечь для обработки на внешнем микшере или, наоборот, врезать в SDI-поток чистый звук с профессионального пульта? Именно здесь на сцену выходит AJA OG-12G-AM — 16-канальный AES/EBU эмбеддер и деэмбеддер в формате openGear. Эта плата позволяет гибко встраивать и извлекать до 16 каналов профессионального цифрового звука в SDI-поток 4K/UltraHD с посекундной точностью, не нарушая целостности видеосигнала. Она создана для тех, кто работает с многоканальным звуком в прямом эфире и не может позволить себе задержки, артефакты или рассинхронизацию.

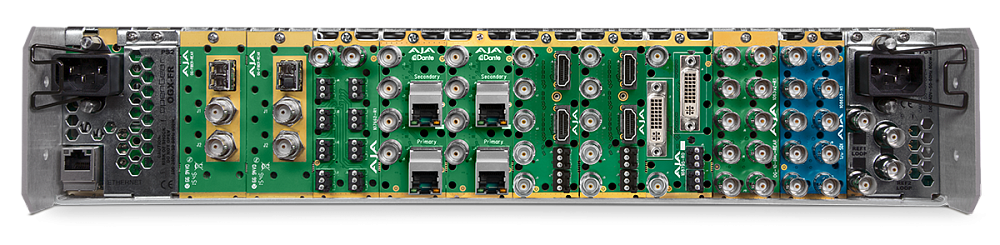

Устройство дебютировало на IBC 2023 и с тех пор заняло свою нишу в арсенале звукорежиссёров и видеоинженеров. Если сравнивать с настольным мини-конвертером 12G-AM, то функционально они очень близки. Однако формат openGear решает другую задачу: плотность размещения. В одном 2RU шасси OG-X-FR можно установить до десяти таких карт, получив до 160 каналов обработки аудио в двух юнитах стойки. При этом каждая плата остаётся полностью независимой, со своим питанием, конфигурацией и мониторингом. А если блок питания шасси выйдет из строя, опциональный резервный источник подхватит нагрузку без перерыва в работе. Для вещательных аппаратных и передвижных станций, где каждый сантиметр пространства на счету, такое решение — не роскошь, а необходимость.

Если говорить о том, с какими форматами работает OG-12G-AM, то здесь карта полностью соответствует своему «12G» в названии. Она принимает и выдает сигналы 12G-SDI, что открывает дорогу для работы с 4K и UltraHD контентом на скоростях до 60 кадров в секунду. Карта поддерживает 16 каналов встроенного аудио в формате 24 бит / 48 кГц и автоматически определяет формат входящего видео — вам не нужно вручную переключать настройки при смене разрешения. Для тех случаев, когда источника SDI физически нет рядом, а настроить или протестировать тракт нужно, предусмотрен внутренний генератор сигнала 1.5G, который позволяет работать с эмбеддером без подключения внешнего источника видео. Это одна из тех функций, которые редко вспоминают при выборе, но которая не раз выручает при реальной эксплуатации.

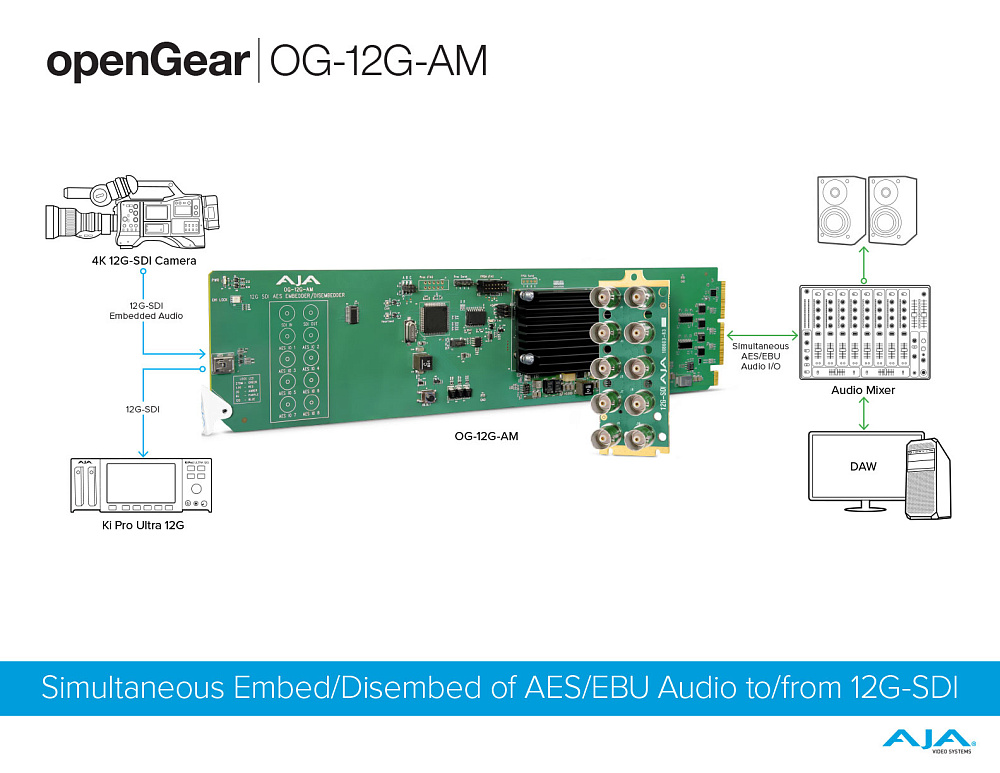

Аудиотракт OG-12G-AM построен на базе восьми разъёмов BNC, которые могут работать как входы или выходы AES/EBU. Такая гибкость позволяет настраивать систему под конкретный проект: сегодня вы извлекаете все 16 каналов из SDI для микширования, а завтра — встраиваете 16 каналов с пульта в выходящий поток. При этом можно комбинировать: часть BNC-разъёмов отдать на извлечение, часть на встраивание. Каждая пара каналов настраивается независимо — это позволяет, например, врезать один чистый комментаторский канал, одновременно извлекая остальные 14 для записи или мониторинга.

Встроенное аудио в SDI-тракте обрабатывается в соответствии со стандартами SMPTE 272M (для SD) и SMPTE 299M (для 3G/HD). Входящий аудиопоток можно пропустить без изменений, удалить или перезаписать — это даёт полную свободу в построении тракта. Система автоматически определяет частоту дискретизации входного цифрового аудио через функцию Sample Rate Conversion (SRC), что исключает проблемы с рассинхронизацией при стыковке оборудования разных производителей. Задержка составляет всего 400 микросекунд с выключенным SRC и 1500 микросекунд с включённым — величины, незаметные даже в самом требовательном прямом эфире. Деэмбеддинг происходит ещё быстрее — 210 микросекунд.

Одним из важных, но часто незаметных аспектов работы с аудио в SDI является корректная обработка HDR-метаданных. OG-12G-AM поддерживает сквозную передачу HDR (HDR pass-through), что означает, что информация о динамическом диапазоне, встроенная в SDI-поток (VPID), без изменений проходит через плату. Это гарантирует, что ваш HDR-контент останется HDR-контентом на всём протяжении тракта — от камеры до эфирного сервера. Для проектов, где цвет и динамический диапазон имеют значение, эта деталь может оказаться решающей.

С точки зрения совместимости, OG-12G-AM работает с шасси OG-X-FR, OG-3-FR и DFR-8321, поддерживающими стандарт openGear. Плата занимает два слота. Потребляемая мощность — всего 6 Вт максимум, что позволяет заполнить шасси полностью, не опасаясь перегрузки блока питания. Вес составляет около 0,3 кг. Поддерживается горячая замена (hot-swappable): вы можете вытащить плату из шасси и вставить новую, не выключая питания и не прерывая работу остальных плат. Диапазон рабочих температур — от 0 до 40 градусов Цельсия, при хранении — от минус 40 до плюс 60.

Управление OG-12G-AM осуществляется через программное обеспечение Ross DashBoard, доступное на Windows, macOS и Linux. Через него можно удаленно конфигурировать все карты openGear в шасси, мониторить их состояние, настраивать маршрутизацию аудиоканалов и обновлять прошивку. Это особенно ценно для крупных инсталляций, где физический доступ к стойке может быть затруднён. AJA предоставляет на плату пятилетнюю гарантию — стандарт для всей линейки openGear и хороший показатель уверенности производителя в своём продукте.

Если подводить итог, OG-12G-AM — это не просто «ещё один эмбеддер/деэмбеддер», а профессиональный инструмент для построения гибкой аудиоинфраструктуры в SDI-тракте. Он не пытается быть всем сразу, но в своей нише делает работу безупречно. Для студий, передвижных станций и любых объектов, где критичен качественный многоканальный звук, эта плата становится тем самым «незаметным героем», который работает годами без единого сбоя. Приобрести AJA OG-12G-AM можно в магазине vismedia.ru.
