Эмбеддер-деэмбеддер AJA OG-12G-AMA

В мире профессионального видео, где каждый кадр и каждый звук имеют значение, существует тонкая грань между техническим совершенством и творческим замыслом. И если картинка всегда находится под пристальным вниманием, то аудиотракт часто остается «незаметным героем» — до тех пор, пока он не дает сбой. Рассинхронизация звука и видео, потеря каналов, наводки, невозможность быстро подключить внешний микшер к SDI-тракту — всё это превращает прямую трансляцию или студийную запись в кошмар для любого инженера. AJA OG-12G-AMA — это специализированная плата формата openGear, которая закрывает одну из самых острых потребностей в гибридной SDI-аналоговой инфраструктуре. Она позволяет в реальном времени встраивать до восьми каналов балансного аналогового звука в 12G-SDI поток или извлекать их обратно, и всё это с покадровой точностью и задержкой, которую невозможно заметить даже в прямом эфире.

Устройство дебютировало на IBC 2023 вместе со своим «цифровым собратом» OG-12G-AM, который работает с AES/EBU. И хотя OG-12G-AM, безусловно, востребован в студиях с цифровым аудиотрактом, OG-12G-AMA решает другую, не менее важную задачу: он является мостом между аналоговым миром профессиональных микшерных пультов, мониторов и предусилителей и цифровой магистралью SDI. В то время как его младший «настольный» родственник, мини-конвертер 12G-AMA, предлагает 4 канала в компактном корпусе, версия openGear удваивает количество каналов до восьми и помещает их в стандартизированное, высокоплотное шасси с централизованным питанием и управлением. Это уже не просто инструмент, а элемент масштабируемой инфраструктуры, который можно тиражировать по мере необходимости.

Главное преимущество OG-12G-AMA заключается в его способности работать с сигналами вплоть до 4K DCI (4096x2160) при 60 кадрах в секунду. Это означает, что плата полностью готова к современным требованиям вещания, где 4K HDR-контент становится нормой, а не исключением. Видеотракт построен на одном входе и одном выходе 12G-SDI (BNC), которые автоматически определяют формат входящего сигнала. Вам не нужно вручную переключать настройки при смене разрешения с HD на UltraHD — плата делает это сама, мгновенно подстраиваясь под входной поток. Это не просто удобство, а базовая необходимость для динамичных прямых эфиров, где конфигурация может меняться на лету. А для тех случаев, когда стандартного коаксиального подключения недостаточно, AJA предлагает аналогичные мини-конвертеры 12G-AMA с оптоволоконными интерфейсами LC и ST, которые приобретаются отдельно.

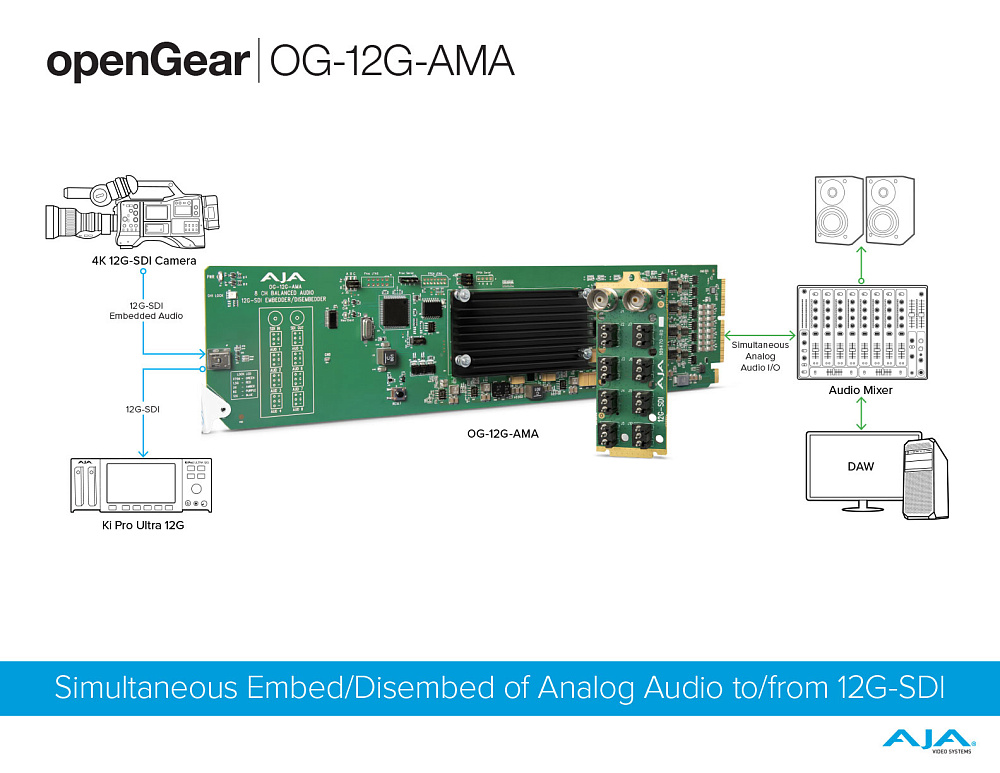

Аудиотракт OG-12G-AMA построен на базе восьми физических разъёмов — это стандартные 3-контактные терминальные блоки (terminal blocks), которые идут в комплекте. Каждый разъём представляет собой одну пару балансного аналогового аудио, и каждый из них может быть независимо сконфигурирован либо как вход, либо как выход. Такая архитектура даёт инженеру полную свободу: сегодня вы извлекаете все 8 каналов из SDI для подачи на внешний микшер, завтра — врезаете 8 каналов с пульта обратно в видеопоток, а послезавтра работаете в смешанном режиме, когда часть каналов идёт на извлечение, часть на встраивание. При этом встроенное аудио в SDI-тракте обрабатывается в соответствии со стандартами SMPTE 272M (для SD) и SMPTE 299M (для 3G/HD), что гарантирует корректную передачу всех 16 каналов 24-битного звука с частотой 48 кГц.

Одним из важных, но часто незаметных аспектов работы с аудио в SDI является корректная обработка HDR-метаданных. OG-12G-AMA поддерживает сквозную передачу HDR (HDR pass-through), что означает, что информация о динамическом диапазоне, встроенная в SDI-поток (VPID), без изменений проходит через плату. Это гарантирует, что ваш HDR-контент останется HDR-контентом на всём протяжении тракта — от камеры до эфирного сервера. Для проектов, где цвет и динамический диапазон имеют значение, эта деталь может оказаться решающей. Кроме того, плата корректно работает с ANC-данными, включая скрытые субтитры, временной код и другие служебные метаданные, не вмешиваясь в их передачу.

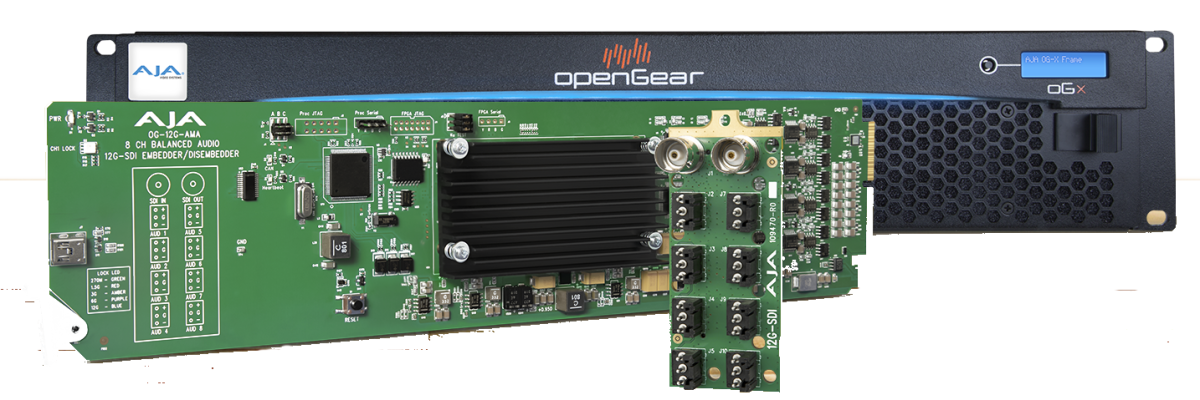

С точки зрения надёжности openGear как платформа предлагает то, чего не может дать отдельный мини-конвертер. Шасси OG-X-FR, OG-3-FR или DFR-8321 обеспечивает резервированное питание с горячей заменой блоков. Если один источник выходит из строя, второй подхватывает нагрузку без перерыва. Сама плата потребляет всего 8 Вт максимум и поддерживает горячую замену (hot-swappable): вы можете вытащить её из шасси и вставить новую, не выключая питания и не прерывая работу остальных плат. Светодиодные индикаторы на передней панели сигнализируют о наличии входного сигнала, что позволяет быстро диагностировать проблему. А пятилетняя гарантия AJA — это стандарт для всей линейки и серьезный аргумент в пользу долгосрочных инвестиций.

Управление OG-12G-AMA осуществляется через программное обеспечение Ross DashBoard, доступное на Windows, macOS и Linux. Через него можно удаленно конфигурировать все карты openGear в шасси, мониторить их состояние, настраивать маршрутизацию аудиоканалов, регулировать уровни и обновлять прошивку. Это особенно ценно для крупных инсталляций, где физический доступ к стойке может быть затруднён. При этом плата не требует постоянного подключения к DashBoard: один раз настроив конфигурацию, вы можете забыть о ней на месяцы — все параметры сохраняются в энергонезависимой памяти.

Вопрос совместимости с конкретными форматами видео обычно волнует инженеров в первую очередь. OG-12G-AMA поддерживает полный спектр: от классических 525i и 625i для SD, через все HD-форматы (720p, 1080i, 1080p), 2K (2048x1080), UltraHD (3840x2160) и до 4K DCI (4096x2160) на скоростях до 60 кадров в секунду. Глубина цвета — 10 бит в субдискретизации 4:2:2 и 4:4:4 (RGB и YCbCr). Плата также поддерживает 3G-SDI Level A, Level B (DL и DS) в соответствии со SMPTE 425. Это означает, что она совместима практически с любым профессиональным оборудованием, выпущенным за последние два десятилетия.

Если подводить итог, OG-12G-AMA — это не просто «ещё один эмбеддер/деэмбеддер», а профессиональный инструмент для построения гибкой аудиоинфраструктуры в SDI-тракте. Он не пытается быть всем сразу, но в своей нише делает работу безупречно. Для студий, передвижных станций и любых объектов, где критичен качественный многоканальный звук, эта плата становится тем самым «незаметным героем», который работает годами без единого сбоя. Приобрести AJA OG-12G-AMA можно в магазине vismedia.ru.
