Видеосендер Accsoon CineView Quad

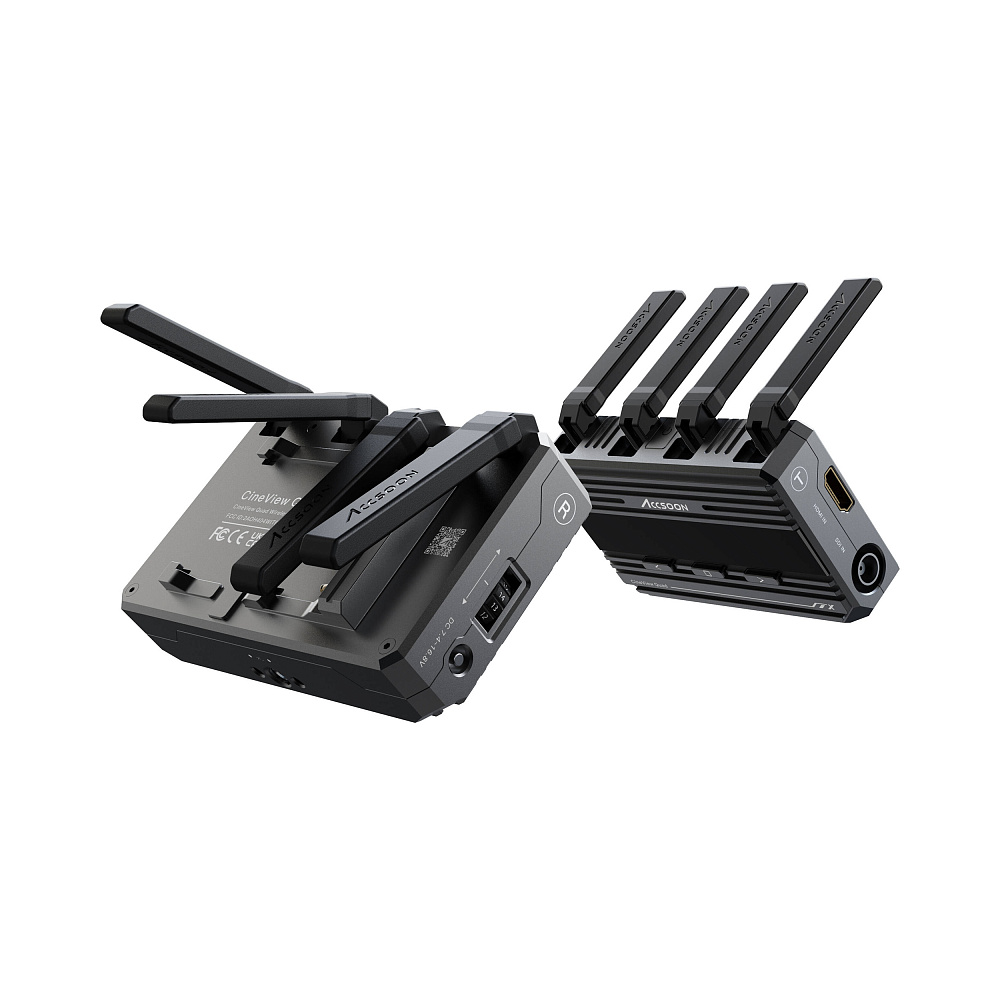

Беспроводная передача видеосигнала высокого разрешения с камеры на удалённый монитор является стандартной задачей в современном кинопроизводстве и телевещании. Accsoon CineView Quad — это комплект, состоящий из передатчика (TX) и приёмника (RX), предназначенный для организации стабильного беспроводного канала видео 1080p с частотой до 60 кадров в секунду. Устройство рассчитано на применение в съёмочных группах, где требуется надёжный мониторинг на расстоянии до 150 метров без использования длинных кабельных линий.

Одной из ключевых технических особенностей CineView Quad является работа одновременно в двух частотных диапазонах — 2,4 ГГц и 5 ГГц. Передатчик отправляет два потока видеоданных на разных частотах. Приёмник принимает оба потока и объединяет их в единую видеокартинку. Если один из диапазонов подвергается помехам (например, от Wi-Fi сетей, Bluetooth устройств или другого радиотехнического оборудования), система автоматически переключается на более чистый канал во втором диапазоне, сохраняя непрерывность видеотрансляции. Такая схема значительно повышает устойчивость соединения по сравнению с однодиапазонными системами, которые теряют сигнал при зашумлении единственной используемой частоты.

Задержка при передаче видео (латентность) не превышает 60 миллисекунд. Эта величина не включает время обработки сигнала самой камерой и измеряется на выходе приёмника по отношению к входу передатчика. При частоте кадров 60 в секунду задержка менее трёх кадров. Такой уровень отклика позволяет оператору или режиссёру комфортно следить за движением объектов в кадре и своевременно корректировать композицию. Для фокус-пуллера, использующего беспроводной монитор, задержка 60 мс остаётся приемлемой для большинства сценариев съёмки, за исключением очень быстрых перемещений с открытой диафрагмой.

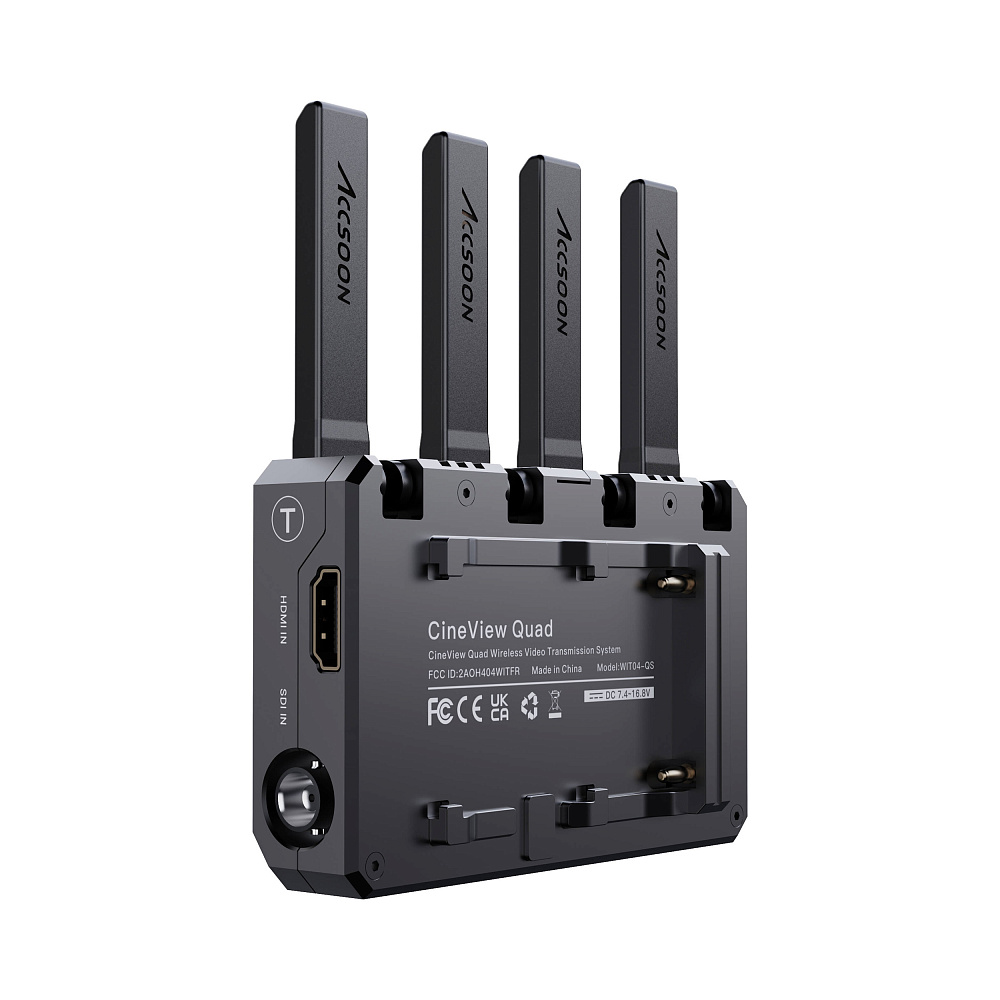

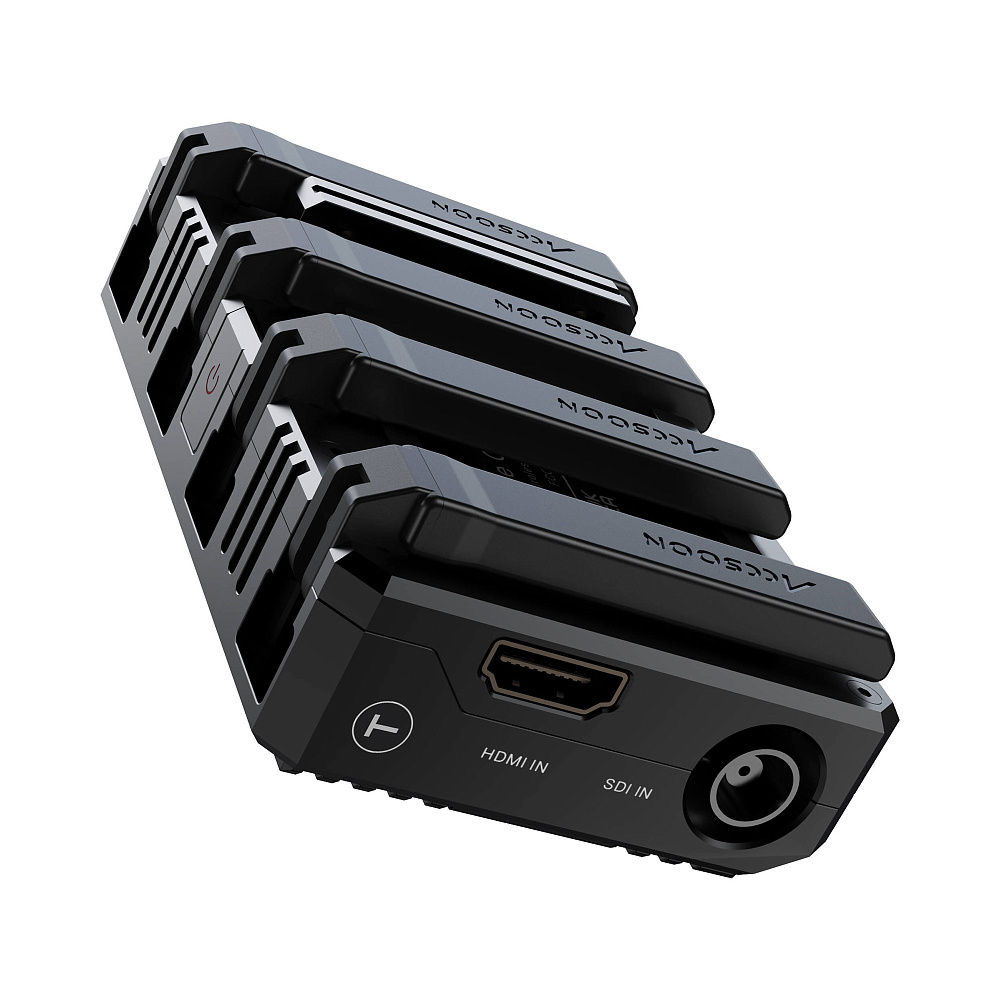

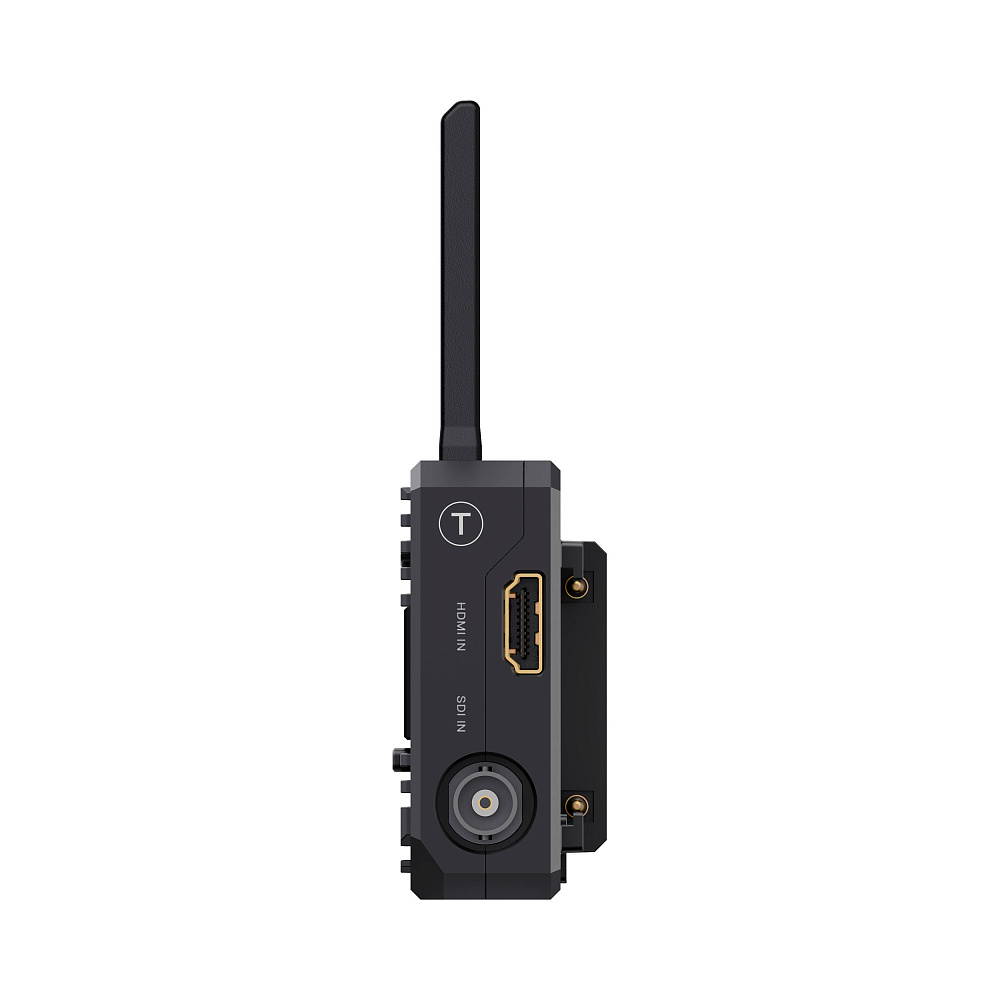

Передатчик CineView Quad оснащён двумя видеовходами: 3G-SDI (BNC) и HDMI 2.0 (Type A). Это позволяет подключать его к камерам с любым из этих интерфейсов. Приёмник имеет аналогичные два видеовыхода — SDI и HDMI. Они могут работать одновременно, выдавая один и тот же видеосигнал на два разных монитора. Например, к приёмнику можно подключить режиссёрский монитор по SDI и небольшой портативный экран ассистента по HDMI. Кросс-конверсия (преобразование SDI в HDMI или наоборот) не производится — выходные порты дублируют формат и параметры входного сигнала. Наибольшее разрешение, поддерживаемое системой на входе и выходе, — 1920×1080 (Full HD) с частотой 60 кадров в секунду. Также поддерживаются стандарты 1080p с частотами 50, 30, 25, 24, 23.98 кадров/с. Передатчик автоматически определяет входной сигнал и передаёт его без масштабирования.

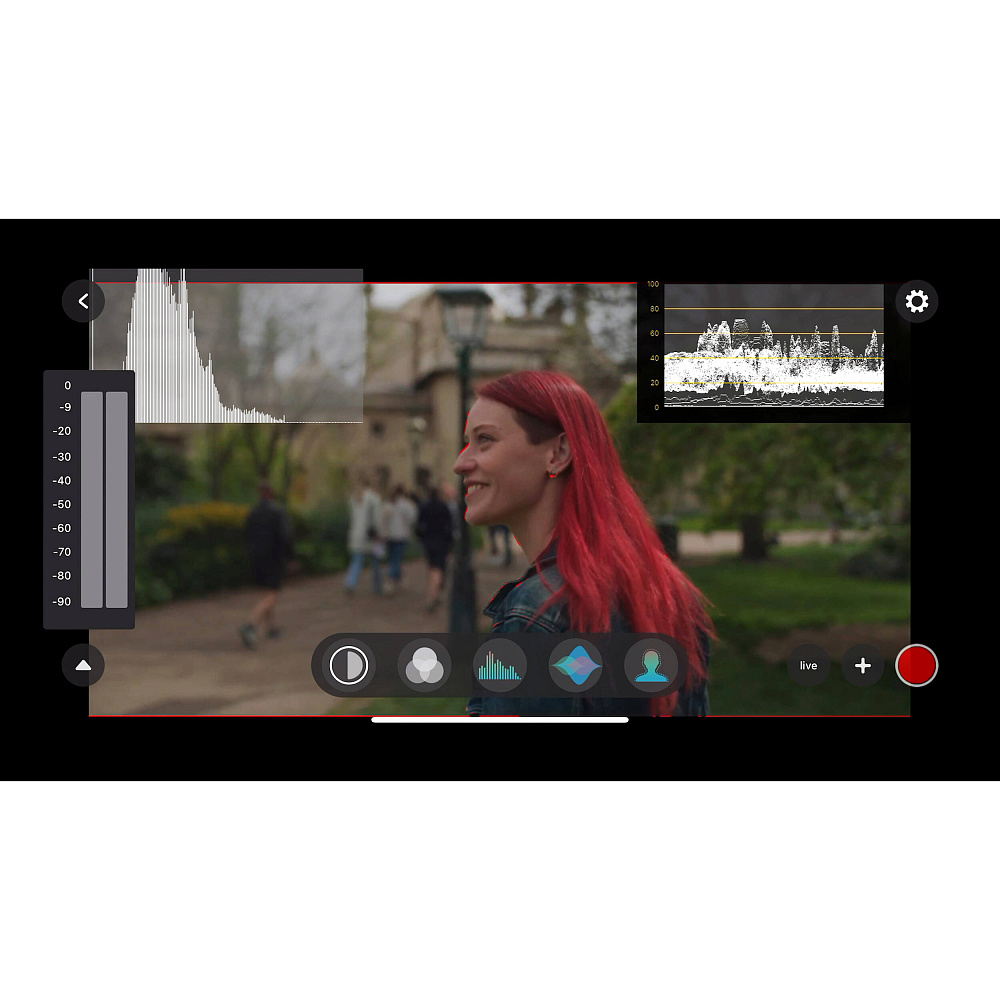

Помимо работы с выделенным приёмником, CineView Quad может транслировать видеосигнал на до четырёх мобильных устройств (смартфонов или планшетов) одновременно. Для этого используется бесплатное приложение Accsoon Go, доступное для iOS (версия 8.0 и новее) и Android (версия 7.0 и новее). Подключение мобильных устройств происходит через Wi-Fi напрямую к передатчику. При этом приёмник продолжает работать параллельно, обслуживая проводные выходы. Таким образом, съёмочная группа может использовать для мониторинга как стационарные мониторы, подключённые к приёмнику, так и личные смартфоны каждого участника. В приложении Accsoon Go доступны инструменты: фокус-пикинг (подсветка резких краёв цветными линиями), зебра (наложение диагональных полос на пересвеченные участки), ложные цвета (окрашивание областей разной яркости в разные цвета), гистограмма яркости, вектороскоп, а также загрузка пользовательских 3D LUT в формате .cube для предварительного цветового преобразования.

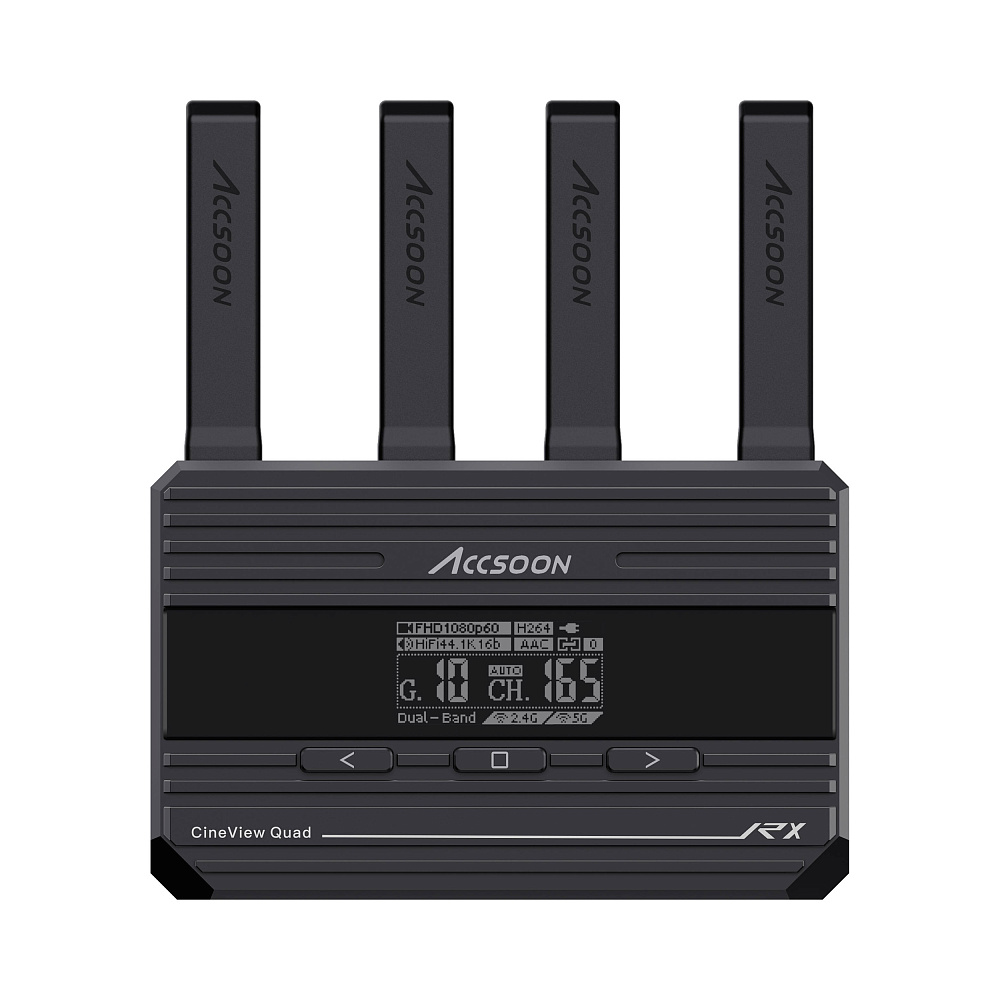

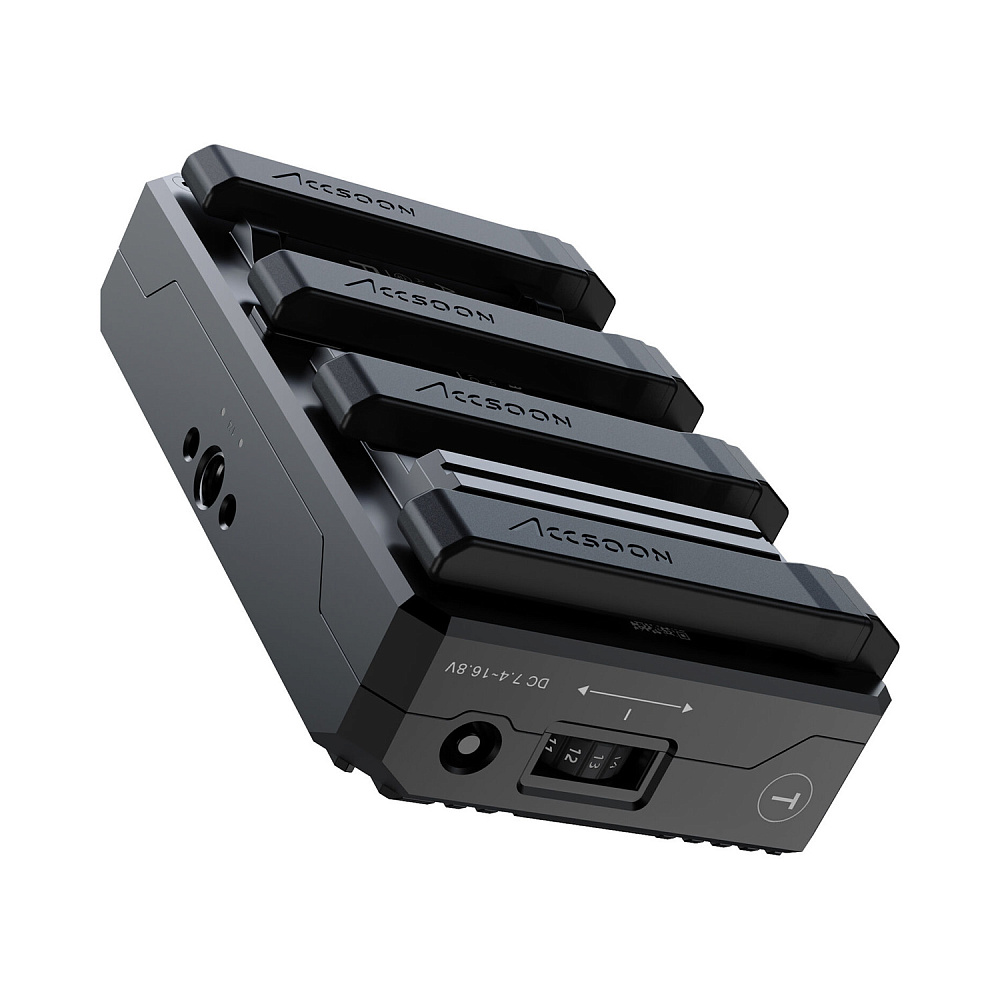

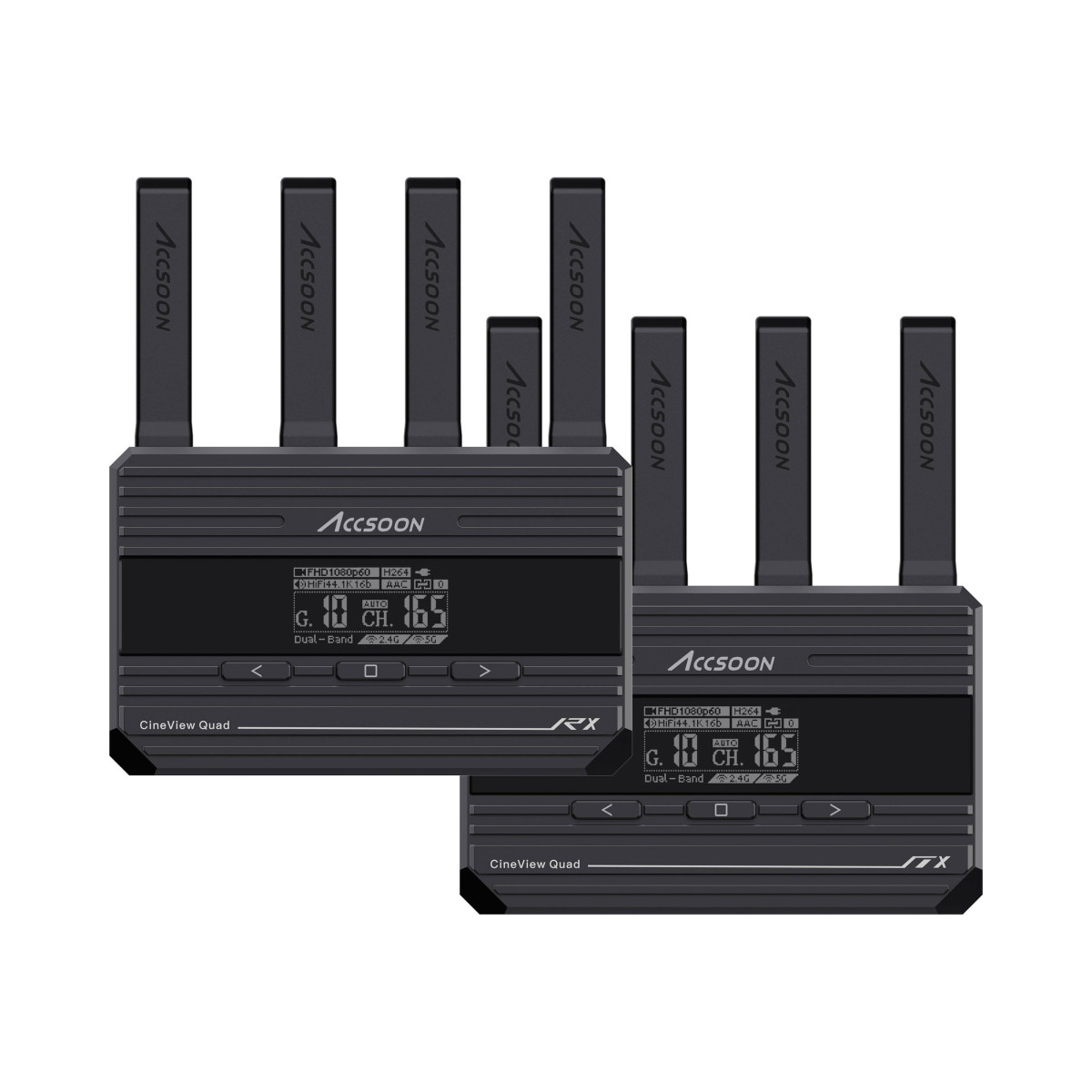

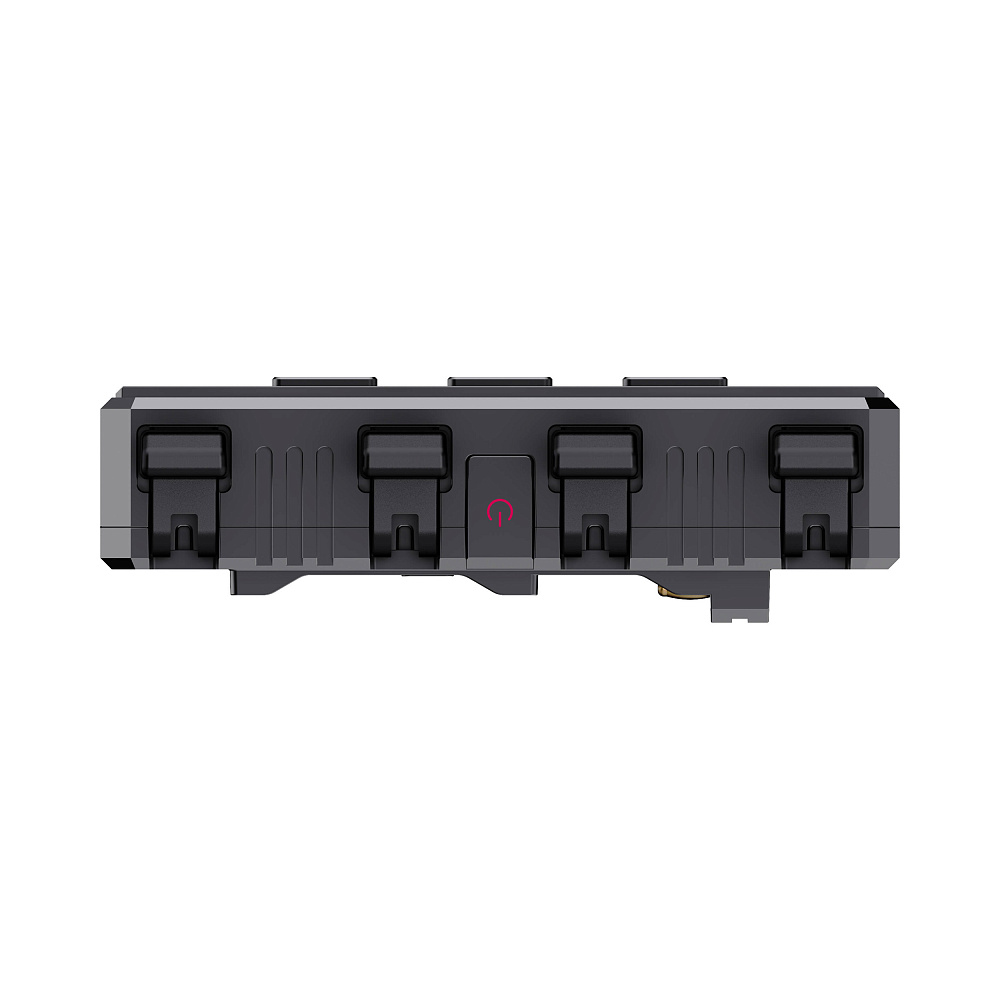

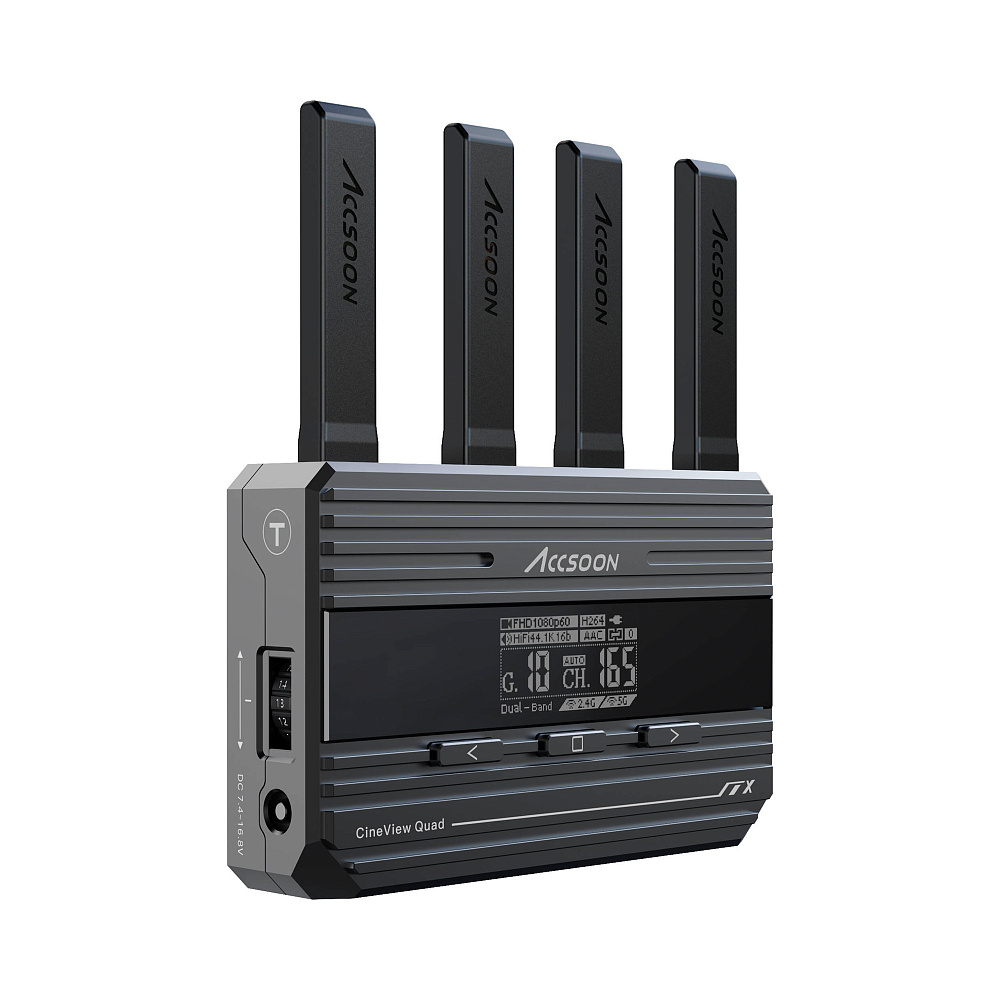

Корпуса передатчика и приёмника выполнены из алюминиевого сплава. Это обеспечивает механическую прочность и отвод тепла от электронных компонентов. В устройствах нет вентиляторов — охлаждение пассивное, через поверхность корпуса. Это исключает появление шума, который мог бы быть записан микрофонами при съёмке тихих сцен или в студии. На верхней панели каждого блока расположены четыре складные антенны. В транспортном положении антенны складываются параллельно корпусу, уменьшая габариты для упаковки. В рабочем положении они разворачиваются и ориентируются вертикально для наилучшего распространения радиоволн. На передней панели каждого блока размещён OLED-дисплей диагональю 1,3 дюйма. На дисплее отображаются: выбранный видеовход (на передатчике) или выход (на приёмнике), уровень радиочастотного сигнала, количество подключённых мобильных устройств, статус сопряжения между TX и RX, а также уровень заряда установленного аккумулятора.

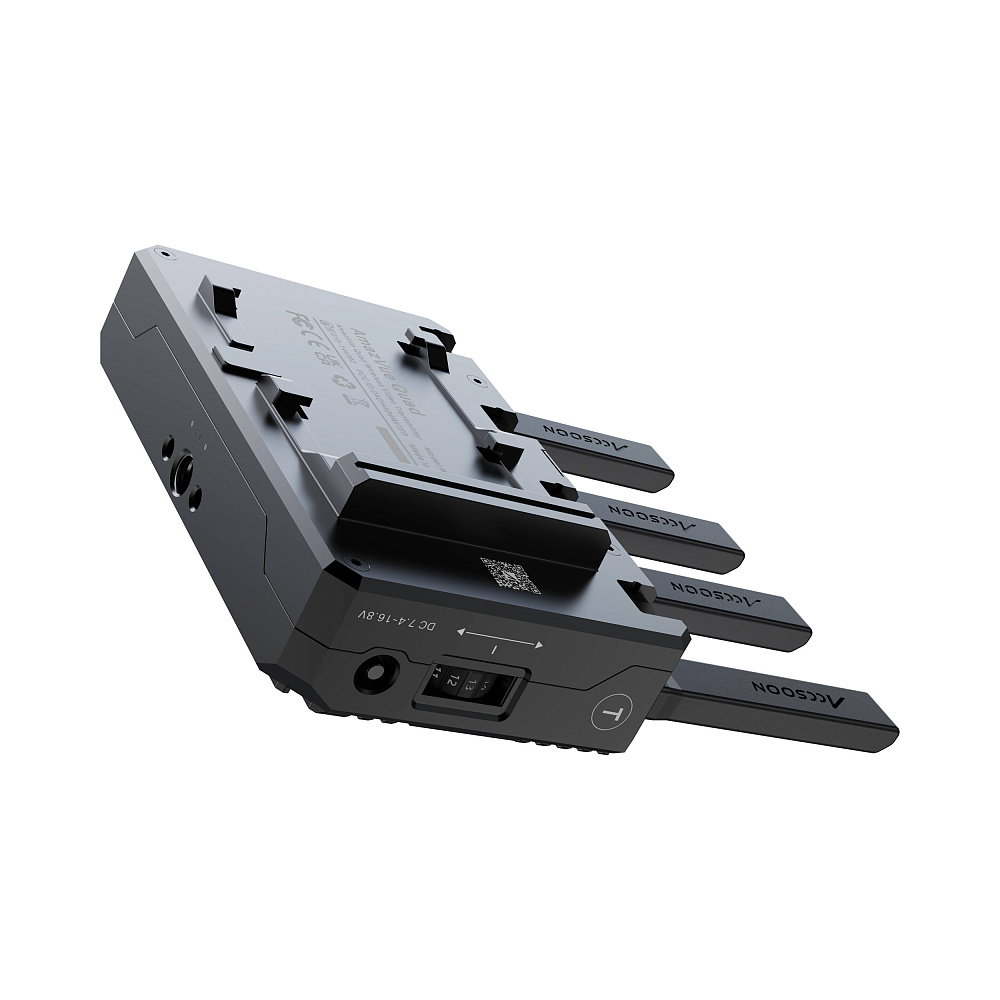

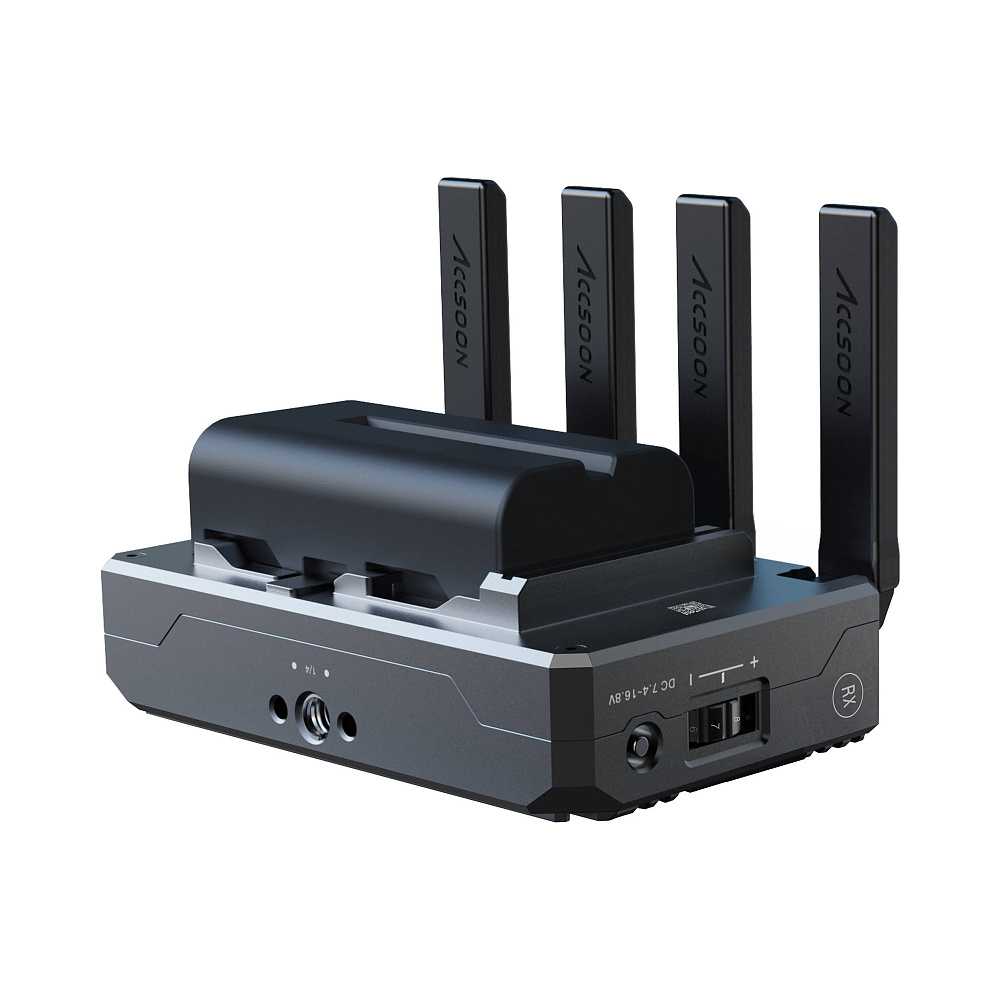

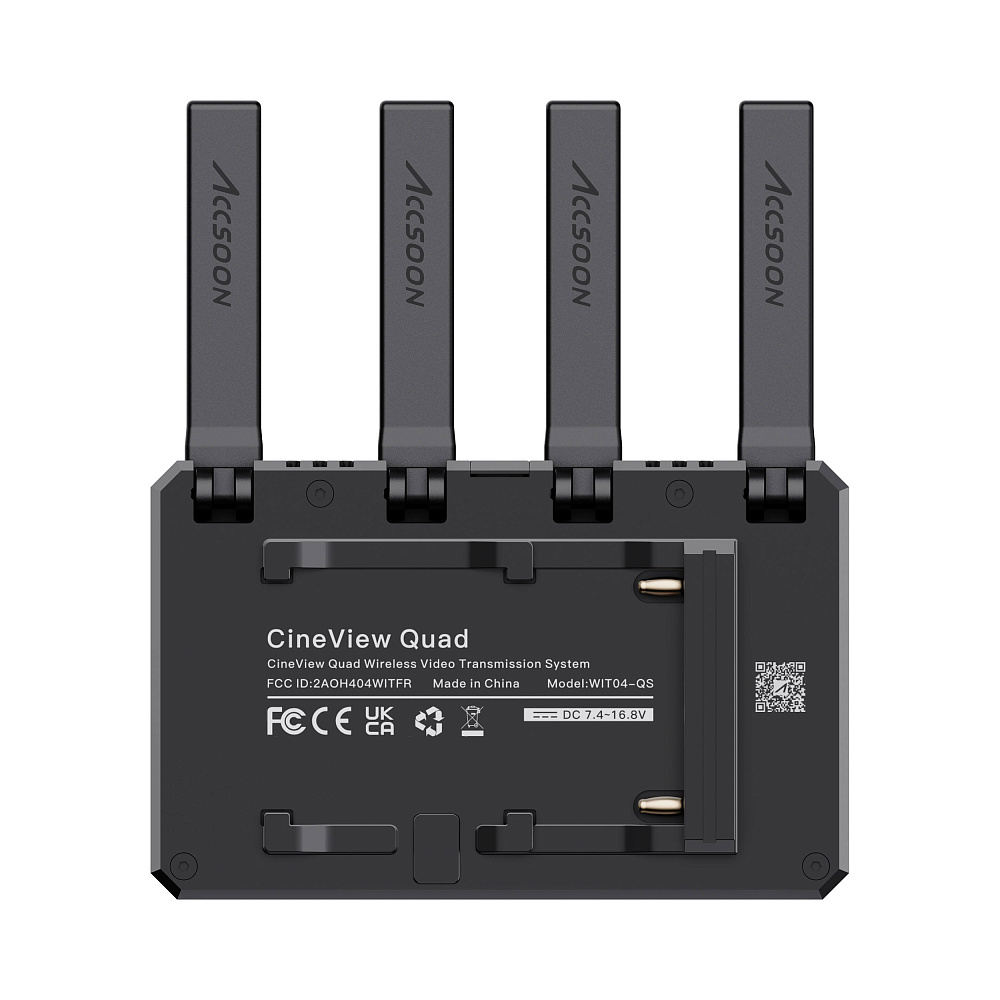

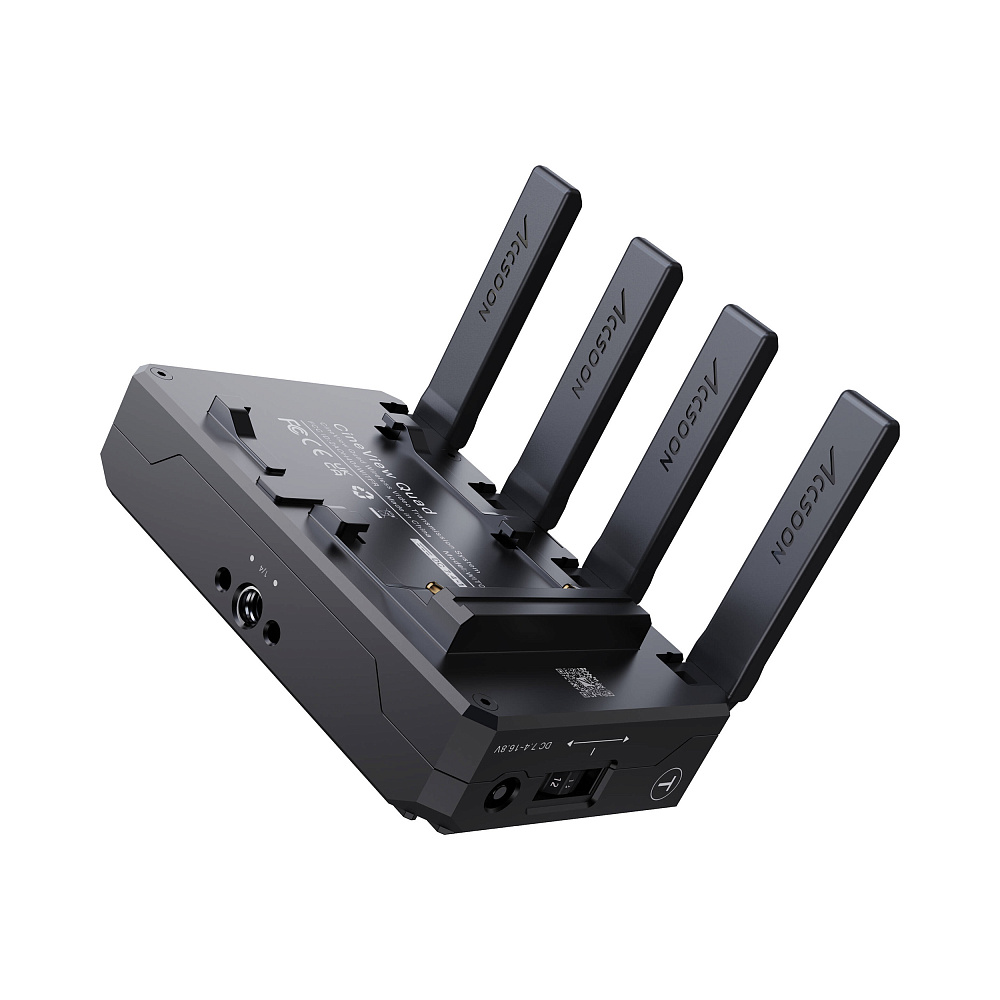

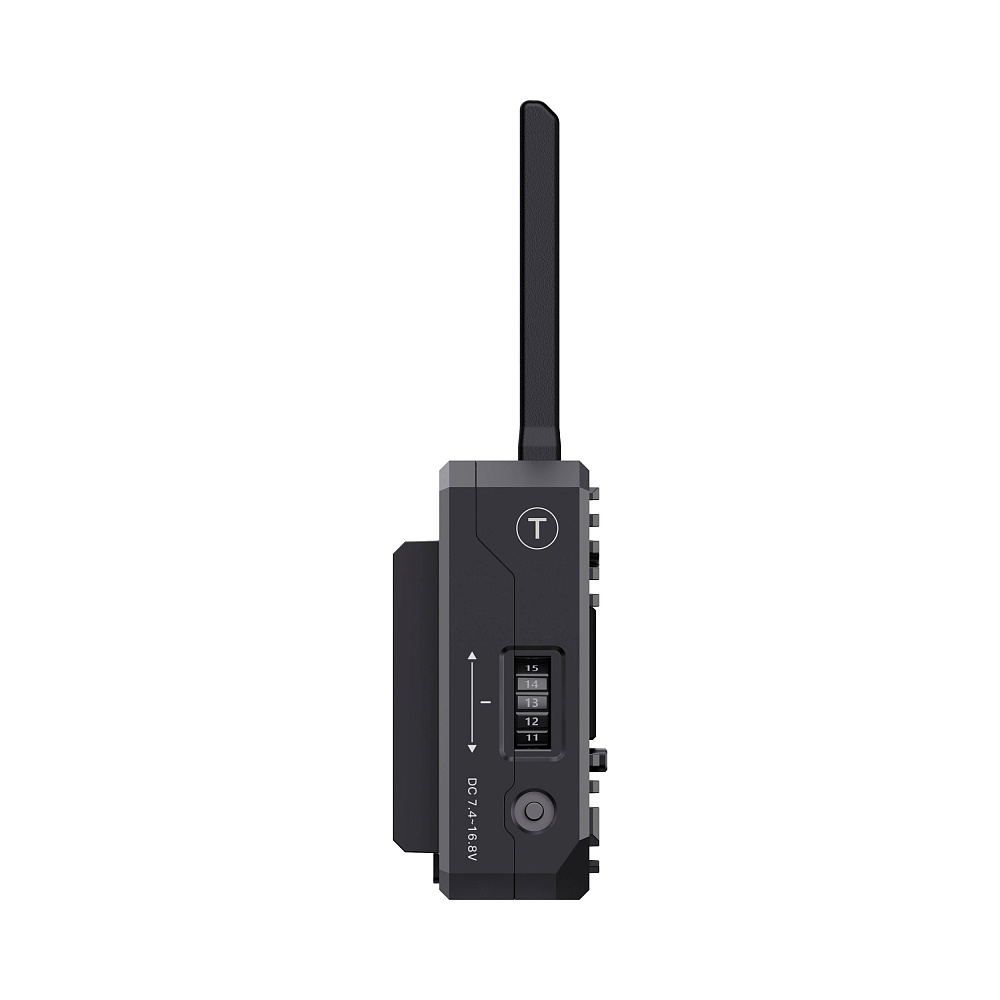

Питание как передатчика, так и приёмника может осуществляться двумя способами. Первый способ — от литий-ионных аккумуляторов форм-фактора Sony NP-F (серии L). На задней панели каждого блока имеется стандартная батарейная площадка с защёлкой. Совместимые модели: NP-F550, NP-F750, NP-F970 и их аналоги от других производителей. При использовании аккумулятора NP-F970 ёмкостью около 7800 мАч передатчик может работать примерно 8–10 часов (в зависимости от условий), приёмник — около 7–9 часов. Точные цифры зависят от уровня выходной мощности передатчика, температуры окружающей среды и состояния аккумулятора. Второй способ — через разъём постоянного тока DC IN (диаметр 5,5×2,1 мм, центральный контакт положительный). Диапазон входных напряжений — от 7,4 до 16,8 В. При подключении внешнего источника питания (сетевого блока или кабеля D-Tap от V-Mount батареи) можно продолжать работу даже при полном разряде установленного NP-F аккумулятора. Кроме того, возможна «горячая» замена аккумулятора: если DC IN подключён, то извлечение NP-F не приводит к выключению устройства.

Габариты каждого блока (передатчика и приёмника) составляют 105×66×31 мм без учёта выступающих антенн. Вес с антеннами — 225 граммов. Рабочий диапазон температур — от -10°C до +40°C. Это позволяет использовать оборудование в большинстве климатических условий, включая осенне-зимние съёмки на улице, а также в жарких павильонах.

В комплект поставки входят два устройства: передатчик (TX) и приёмник (RX). Аккумуляторы NP-F, кабели HDMI, кабели SDI, сетевые блоки питания, а также переходники для крепления на штатив или камеру приобретаются отдельно. Производитель не включает их в стандартную упаковку, чтобы не повышать стоимость комплекта и позволить пользователю выбирать аксессуары под свои задачи. Приобрести Accsoon CineView Quad можно в магазине vismedia.ru.
