Передатчик Accsoon CineView SE TX видеосендера

В системе беспроводного видеомониторинга передатчик Accsoon CineView SE TX принимает видеосигнал с камеры и отправляет его по радиоканалу на приёмные устройства. Устройство подключается к камере через интерфейсы 3G-SDI или HDMI 2.0. Выходной видеопоток имеет разрешение до 1920×1080 пикселей (Full HD) с частотой до 60 кадров в секунду. Передатчик может обслуживать одновременно до четырёх приёмников: выделенных устройств CineView SE RX, мобильных устройств под управлением iOS или Android, либо их комбинацию.

Передача видеосигнала осуществляется одновременно в двух частотных диапазонах — 2,4 ГГц и 5 ГГц. Передатчик формирует два потока данных на разных частотах. Приёмное устройство (RX или мобильное приложение) принимает оба потока и объединяет их, выбирая фрагменты с наименьшим уровнем помех. Если в одном диапазоне возникает интерференция (от работы других беспроводных устройств, Wi-Fi сетей, Bluetooth), система автоматически переключается на более чистый канал во втором диапазоне. В результате соединение остаётся стабильным без заметных разрывов и артефактов изображения. Максимальная дальность уверенного приёма в условиях прямой видимости составляет 350 метров. Внутри помещений дальность уменьшается в зависимости от толщины и материала стен, а также от количества радиопомех.

Время задержки (латентность) от момента поступления сигнала на вход передатчика до его появления на выходе приёмника не превышает 50 миллисекунд. Это значение не включает задержку, вносимую самой камерой. При частоте кадров 60 Гц задержка составляет около трёх кадров. При такой задержке оператор может комфортно оценивать композицию кадра, отслеживать движение объектов и в большинстве случаев выполнять наводку резкости. Для высокоточного управления фокусом при съёмке с очень светосильной оптикой и быстрым перемещением объектов задержка 50 мс может оказаться заметной.

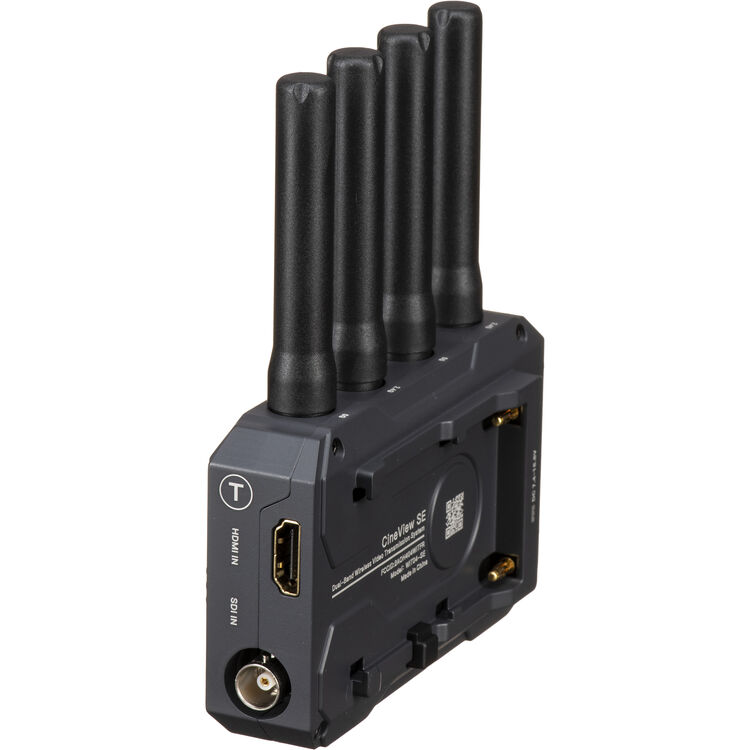

Передатчик оснащён двумя видеовходами: 3G-SDI (разъём BNC) и HDMI 2.0 (разъём Type A). Оба входа поддерживают сигналы с разрешением 1080p при частотах 23,98/24/25/29,97/30/50/59,94/60 Гц, а также форматы 1080i, 720p, 576p и 480p. Вход SDI совместим с уровнями сигнала Level A и Level B. На корпусе также имеется петлевой выход HDMI (Type A), который повторяет входной сигнал. Это позволяет одновременно подавать видеосигнал на штатный видоискатель камеры или на дополнительный проводной монитор, не используя разветвитель. При подключении источника через SDI петлевой выход HDMI неактивен. Аудиосигнал, встроенный в видеопоток, передаётся в формате PCM с частотой дискретизации 44,1 кГц или 48 кГц и разрядностью 16 или 24 бита.

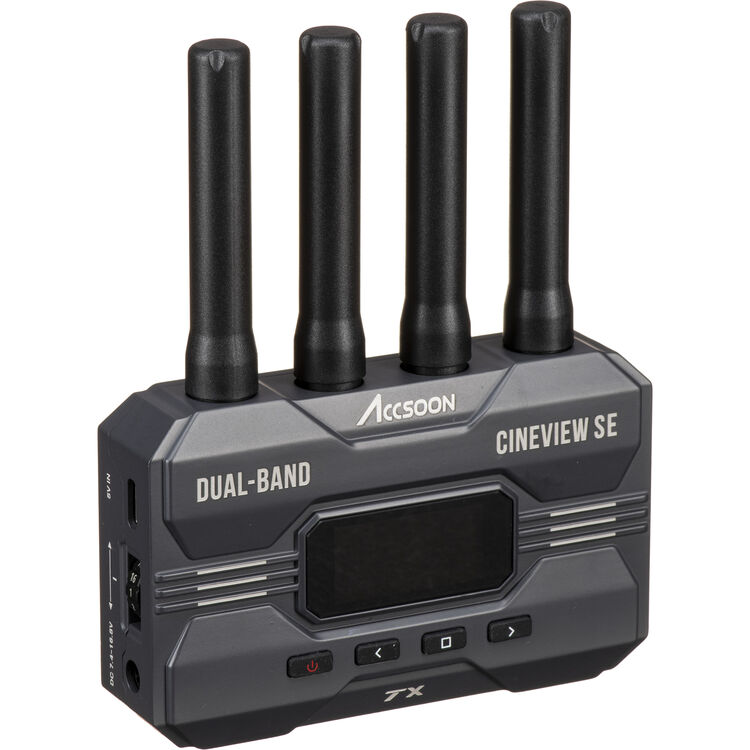

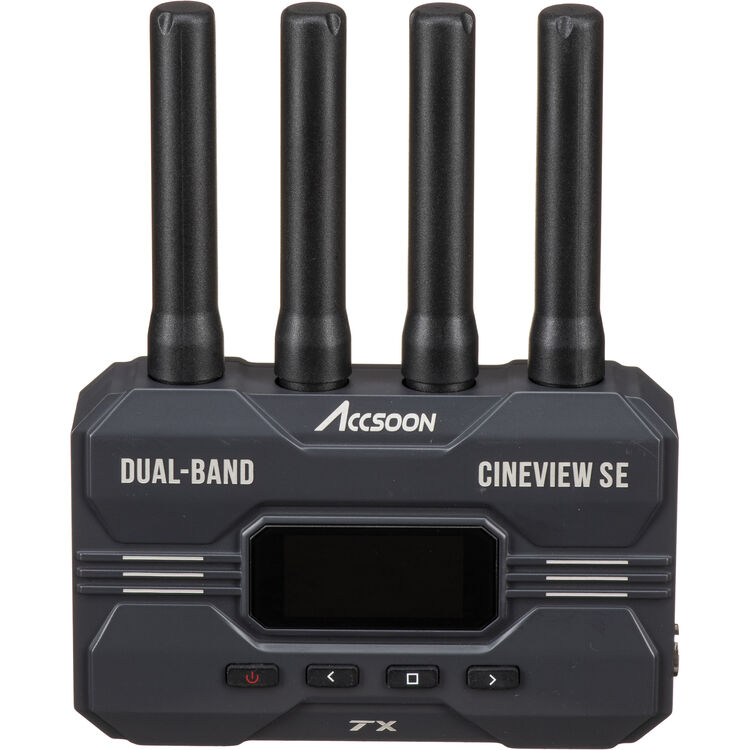

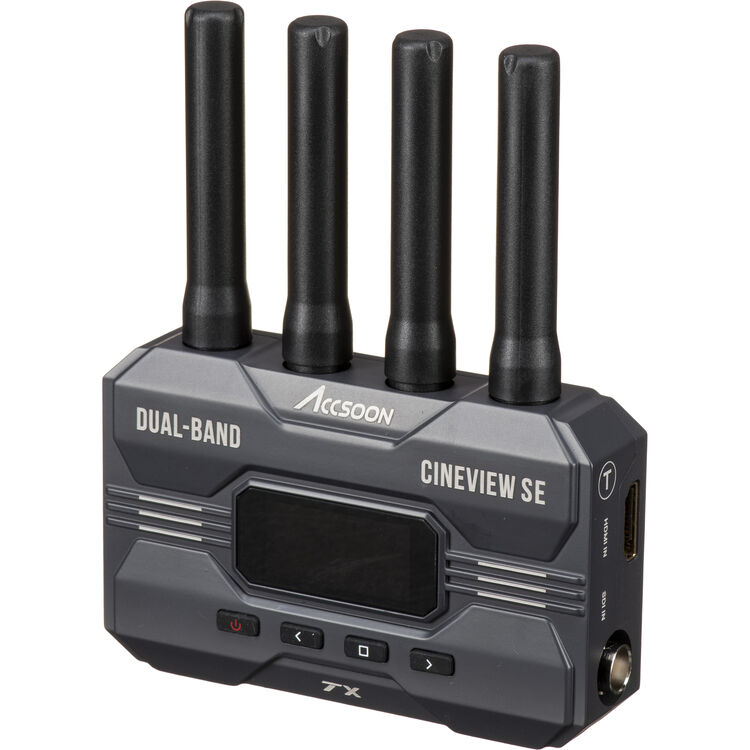

Корпус передатчика изготовлен из алюминиевого сплава. Внутри нет вентилятора: охлаждение осуществляется пассивно через поверхность корпуса. Это исключает появление шума, который могли бы зафиксировать микрофоны при записи звука. Габариты устройства (без учёта антенн) составляют 105×66×32 мм. Вес с установленными антеннами — 210 граммов. На верхней панели расположены четыре разъёма типа RP-SMA для подключения внешних антенн. В комплект поставки входят четыре складные антенны (по две для передатчика и приёмника). Антенны съёмные: при необходимости их можно заменить на другие модели с иным коэффициентом усиления. На передней панели размещён OLED-дисплей диагональю 1,3 дюйма. На дисплее отображаются: текущий статус радиосоединения, выбранный видеовход (SDI или HDMI), уровень принимаемого сигнала (на передатчике отображается информация об отправке, а не о приёме; фактически — уровень выходной мощности), количество подключённых приёмных устройств и уровень заряда установленного аккумулятора. Ручка группового сопряжения (Group Setting Knob) и кнопки управления позволяют выполнить привязку передатчика к приёмникам, выбрать канал и настроить параметры без подключения к компьютеру.

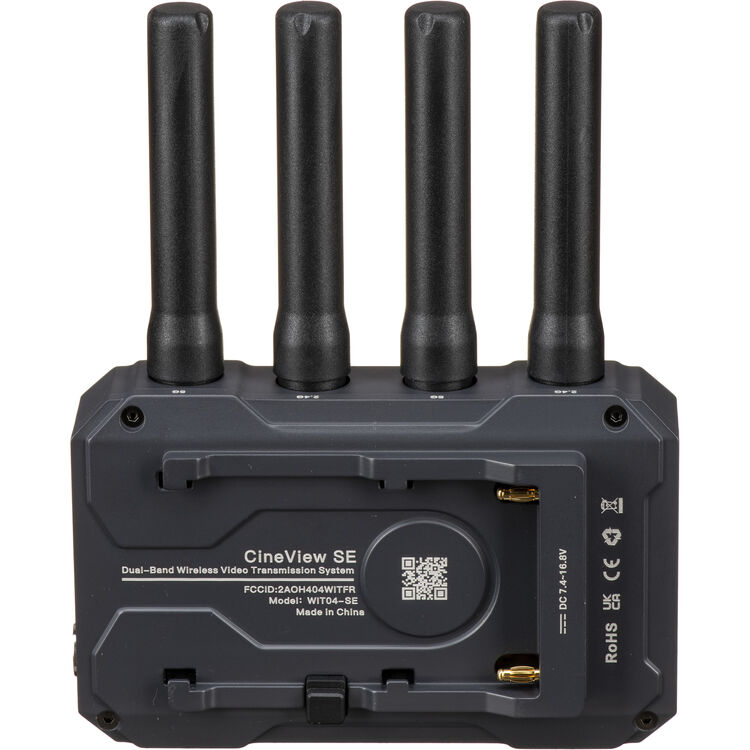

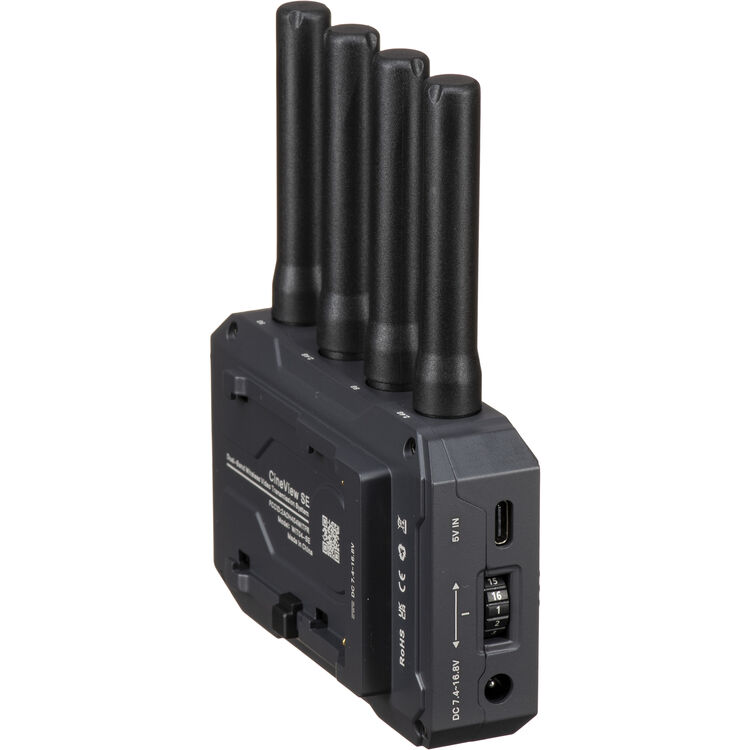

Питание передатчика может быть организовано тремя способами. На задней панели имеется батарейная площадка для аккумуляторов Sony NP-F серии L (модели NP-F550, NP-F750, NP-F970). При использовании аккумулятора NP-F970 ёмкостью 7800 мАч время непрерывной работы передатчика достигает 12 часов. Второй способ — через разъём постоянного тока DC IN (диаметр 5,5×2,1 мм, центральный контакт положительный) с напряжением от 7,4 до 16,8 В. Подключение внешнего источника питания (сетевого блока или кабеля D-Tap от V-Mount батареи) позволяет не расходовать ресурс встроенного аккумулятора. Третий способ — через порт USB-C (5 В, 2 А). При подключённом внешнем питании возможна «горячая» замена аккумулятора NP-F: извлечение разрядившейся батареи не приводит к выключению передатчика. Потребляемая мощность устройства составляет 4,5 Вт. Мощность радиосигнала на выходе — от 17 до 20 дБм (около 100 мВт). Рабочая температура — от -10°C до +40°C.

Для приёма видеосигнала на мобильные устройства используется бесплатное приложение Accsoon Go, доступное для iOS (версия 8.0 и новее) и Android (версия 7.0 и новее). Приложение подключается к передатчику по Wi-Fi напрямую. На экране мобильного устройства отображается видеопоток с камеры. В интерфейсе приложения доступны инструменты: фокус-пикинг (подсветка резких краёв цветными линиями), зебра (наложение диагональных полос на области с яркостью выше заданного порога), ложные цвета (окрашивание участков разной яркости в разные цвета), гистограмма яркости, гистограмма RGB, вектороскоп, осциллограмма (Waveform). Приложение позволяет загружать пользовательские 3D LUT в формате .cube и применять их к отображаемому изображению. Также поддерживается запись видеопотока на мобильное устройство в формате H.264, RTMP-стриминг на платформы YouTube, Facebook, Twitch, и режим Splitscreen для iPad, при котором экран делится на две области для одновременного просмотра двух потоков (при использовании двух передатчиков).

Передатчик совместим с приёмником CineView SE RX, а также с более старыми моделями CineEye 2 и CineEye 2S Pro (требуется проверка совместимости по прошивке). В комплект поставки входят: видеопередатчик CineView SE TX, четыре складные антенны (из них две для передатчика, две для приёмника — но в комплекте только с передатчиком обычно идёт две антенны, уточняется по факту; производитель комплектует по-разному), переходник для крепления на «холодный башмак» (shoe-mount) и краткое руководство пользователя. Аккумуляторы Sony NP-F, кабели HDMI и SDI, а также внешние блоки питания приобретаются отдельно.
