CVGAUDIO ZONER PWS-8 восьмиканальный блок питания для CVGAUDIO ZONER pro.

CVGAUDIO ZONER PWS-8 – восьмиканальный блок питания и коммутационный модуль для внешних зональных периферийных устройств подключаемых к процессорам CVGAUDIO ZONER pro. Устройство имеет восемь раздельных конфигурируемых выходов для обеспечения внешних устройств стабильным DC электропитанием. Каждый выход может работать на нагрузку до 1A, суммарная максимальная нагрузка на весь прибор – 8A. Каждый из выходов имеет возможность индивидуальной настройки на работу с напряжением 12V или 24V.

В приборе предусмотрена функция GROUND LIFT - отключения “земли” питания от корпуса устройства, и также выведен отдельный контакт для подключения внешнего контура заземления. Данный функционал может быть актуален на крупных разветвленных объектах с большим количеством внешнего зонального оборудования. При возникновении электрических шумов и наводок в аудио каналах – различные варианты коммутации с “землей” могут помочь решить эту проблему.

Помимо обеспечения питанием внешних зональных устройств - CVGAUDIO ZONER PWS-8 имеет восемь сквозных коммутационных аудио каналов для более удобного подключения аналоговых аудио сигналов от удаленных зональных панелей CVGAUDIO PW, универсальных источников RRR и других подобных устройств к процессору CVGAUDIO ZONER pro. Эта возможность существенно упрощает коммутацию при использовании для подключения зональных источников сигнала многожильных кабелей типа CAT6 / CAT5E / PROCAST BSS и т.д. В этом случае в рамках одного кабеля передается и аналоговый балансный аудио сигнал и питание для внешнего устройства. Все приходящие группы проводников расключаются на PWS-8 и уже далее отдельным шлейфом соединяются с входами ZONER pro. Это исключает необходимость часть проводников из многожильного кабеля подключать на PWS-8 (для передачи питания) и часть на ZONER pro (для передачи аудио сигнала).

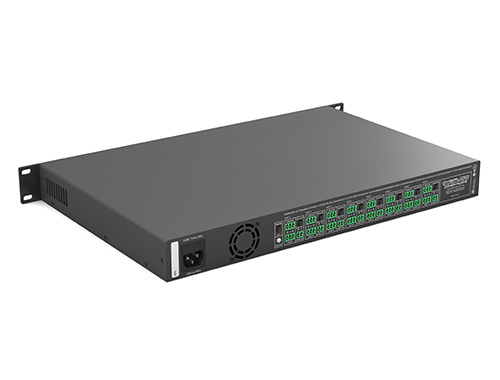

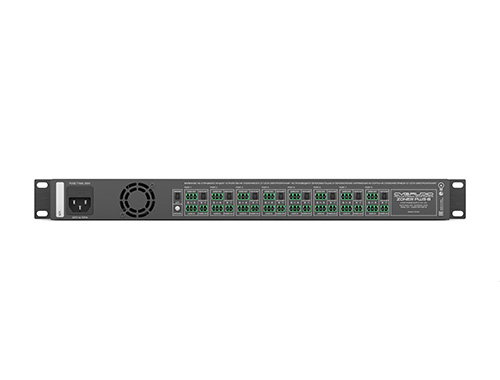

Все контактные группы - и для подключения кабелей электропитания и для аудио реализованы на удобных и надежных коннекторах типа EuroBlock. Для каждого канала предусмотрен свой отдельный селектор для выбора напряжения, которое будет использоваться для питания внешнего устройства – 12V / 24V. На внешней панели устройства расположена кнопка включения и светодиодный индикатор наличия питания.

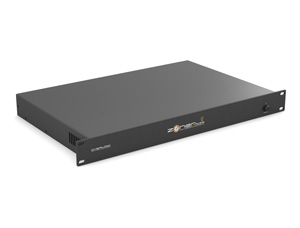

Прибор выполнен в рековом исполнении и имеет стандартную высоту в 1U. Кронштейны для установки в монтажную стойку являются частью алюминиевой лицевой панели устройства.
