Блок согласования линий RCF LT 7208EN MKII

При построении распределённых систем речевого оповещения и фонового озвучивания одной из ключевых задач является согласование низкоомных выходов усилителей с высоковольтными линиями громкоговорителей. Использование линий 100 В позволяет передавать звуковой сигнал на значительные расстояния с минимальными потерями, подключать большое количество громкоговорителей к одному усилителю и упрощать монтаж благодаря параллельному подключению акустических систем. RCF LT 7208EN MKII — это блок согласования линий (line transformer interface), разработанный специально для преобразования низкоомных выходов мастер-блока MU 7100EN MKII↗ системы речевого оповещения DXT 7000 в линии постоянного напряжения 100 В, 70 В или 50 В. Устройство позволяет эффективно использовать встроенный усилитель мастер-блока для работы с распределёнными акустическими системами, оснащёнными линейными трансформаторами.

Блок LT 7208EN MKII оснащён восемью внутренними трансформаторами, каждый из которых рассчитан на мощность 80 Вт. Это позволяет преобразовывать все восемь низкоомных выходов мастер-блока MU 7100EN MKII в высоковольтные линии с общей выходной мощностью 640 Вт. Устройство обеспечивает высокое качество преобразования сигнала с минимальными искажениями и потерями, что гарантирует чистоту и разборчивость звука даже при передаче на значительные расстояния. Трансформаторы изготовлены из высококачественных материалов и обеспечивают стабильную работу в широком частотном диапазоне, характерном для систем речевого оповещения и фонового озвучивания.

Ключевая особенность LT 7208EN MKII — гибкость в конфигурировании выходной мощности. Устройство позволяет реализовывать несколько вариантов распределения мощности в зависимости от требований конкретного объекта. Стандартная конфигурация предполагает работу восьми независимых каналов мощностью 80 Вт каждый, что идеально подходит для систем с большим количеством зон оповещения. При необходимости каналы могут быть объединены для увеличения выходной мощности: четыре канала по 160 Вт (объединение двух трансформаторов) или два канала по 320 Вт (объединение четырёх трансформаторов). Такая гибкость позволяет адаптировать систему под самые разные сценарии использования — от небольших офисных зданий до крупных торговых центров и аэропортов с протяжёнными кабельными трассами и большим количеством громкоговорителей.

Блок LT 7208EN MKII поддерживает различные уровни выходного напряжения: стандартное 100 В, а также 70 В и 50 В по запросу. Выбор напряжения зависит от типа и количества подключаемых громкоговорителей, длины кабельных трасс и требований к уровню звукового давления. Возможность выбора напряжения 70 В и 50 В особенно актуальна для объектов с большим количеством маломощных громкоговорителей или при работе с устаревшими системами, где требуется согласование с существующими акустическими линиями. Выходное напряжение устанавливается на заводе-изготовителе в соответствии с заказом, что гарантирует правильную работу системы без необходимости дополнительных настроек на объекте.

Важным преимуществом LT 7208EN MKII является наличие встроенной системы мониторинга линий громкоговорителей. Устройство интегрируется с системой автоматического контроля мастер-блока MU 7100EN MKII, обеспечивая постоянный мониторинг целостности каждой линии 100 В. При обрыве или коротком замыкании в линии система мгновенно обнаруживает неисправность и передаёт сигнал тревоги на мастер-блок, который, в свою очередь, уведомляет оператора через систему индикации или удалённый мониторинг. Это критически важная функция для систем оповещения и управления эвакуацией, где работоспособность каждой линии громкоговорителей должна быть гарантирована в любой момент времени. Мониторинг осуществляется автоматически и не требует вмешательства оператора, что снижает нагрузку на обслуживающий персонал и повышает общую надёжность системы.

Подключение LT 7208EN MKII к мастер-блоку MU 7100EN MKII осуществляется через последовательную шину связи с использованием стандартных кабелей FTP CAT 5 или CAT 6. Это обеспечивает не только передачу аудиосигнала, но и управляющих команд, а также данных мониторинга состояния линий. Использование стандартных сетевых кабелей упрощает монтаж, снижает стоимость прокладки трасс и обеспечивает высокую помехозащищённость, что особенно важно в условиях промышленных объектов с большим количеством электромагнитных помех. Входное сопротивление каждого канала составляет 8 Ом, что соответствует выходному сопротивлению усилителя мастер-блока и обеспечивает оптимальное согласование с минимальными потерями мощности.

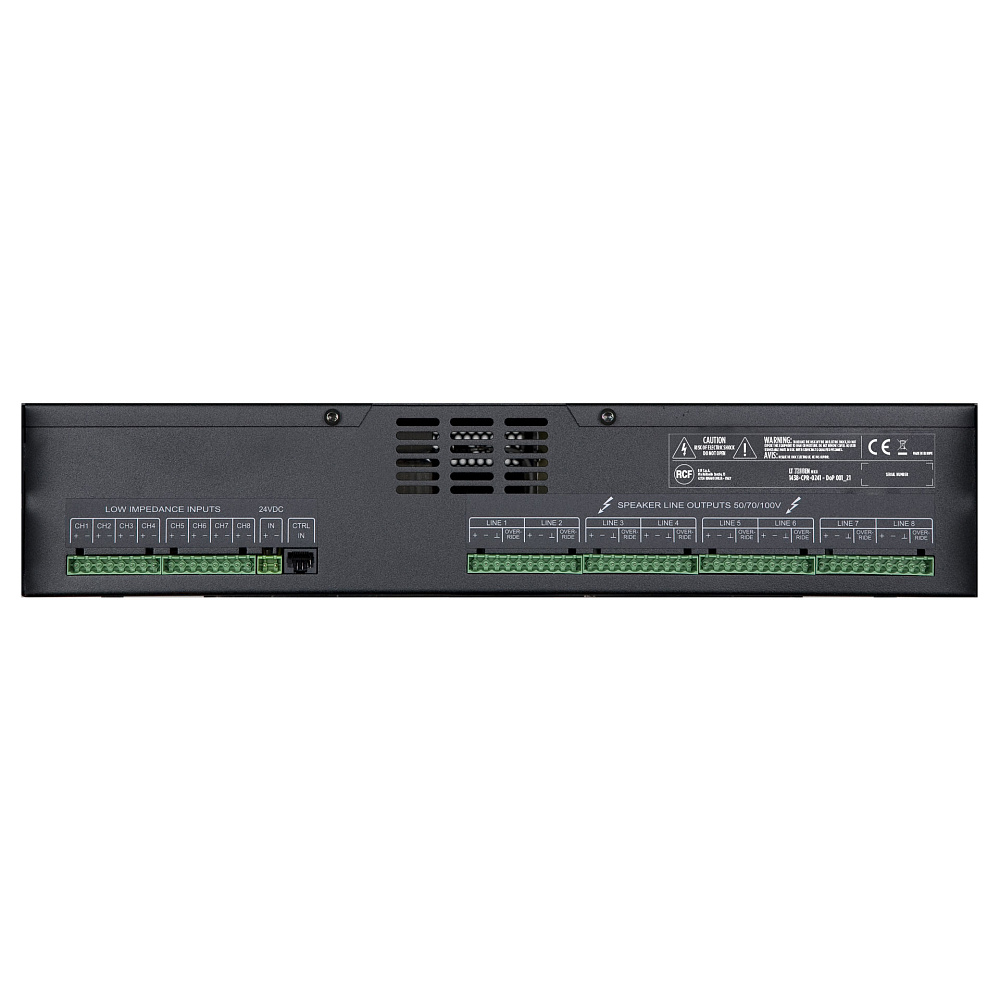

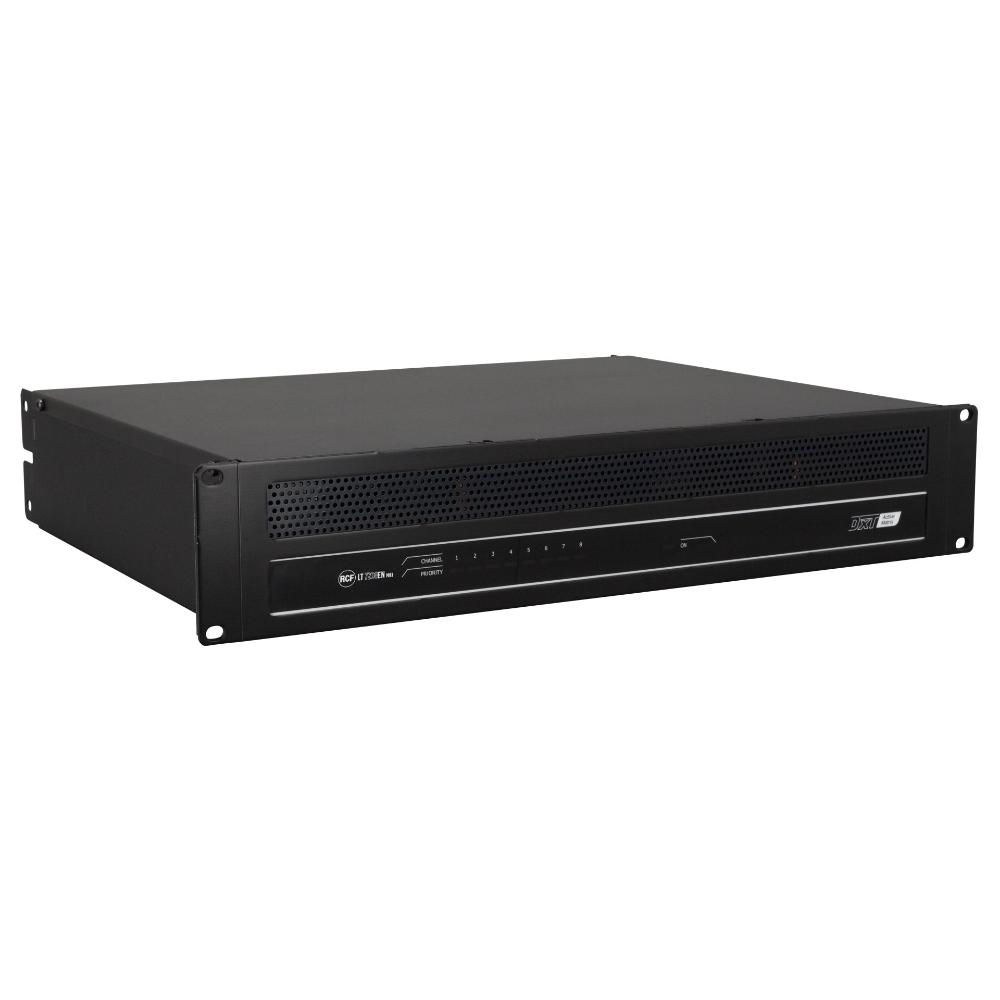

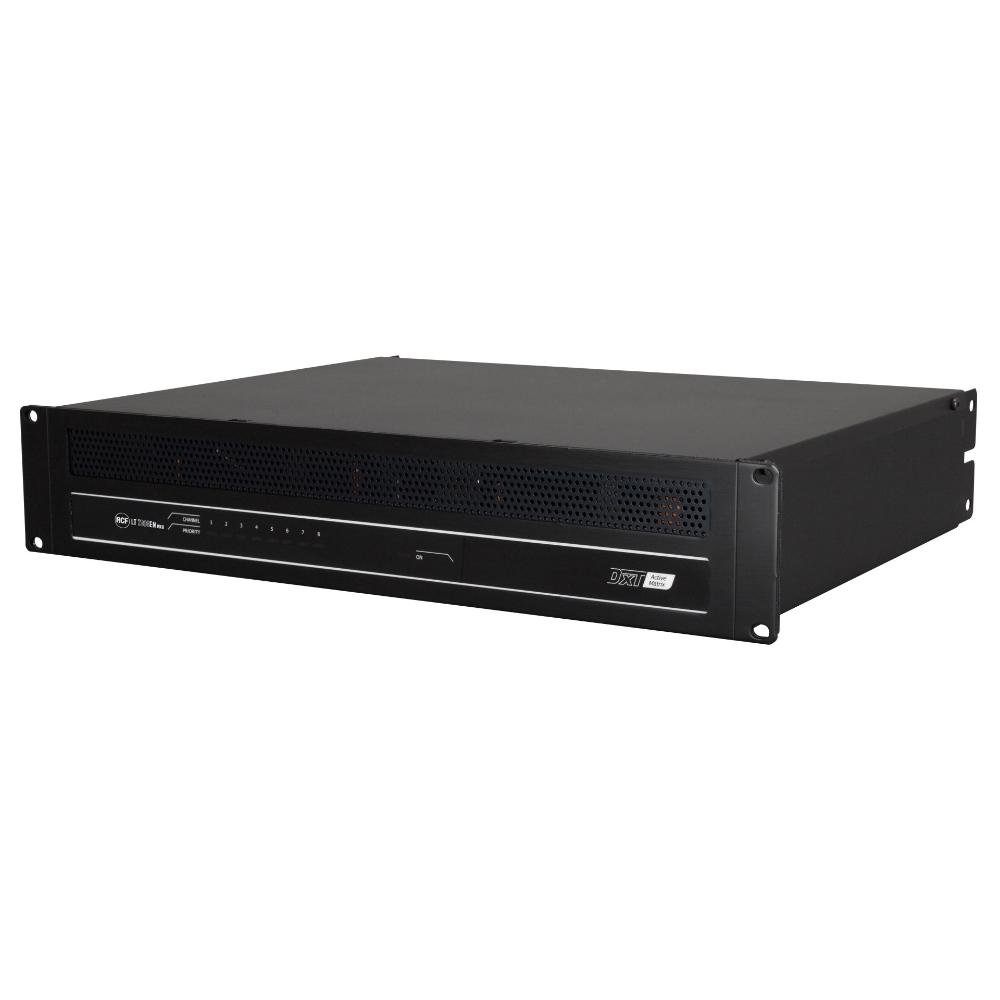

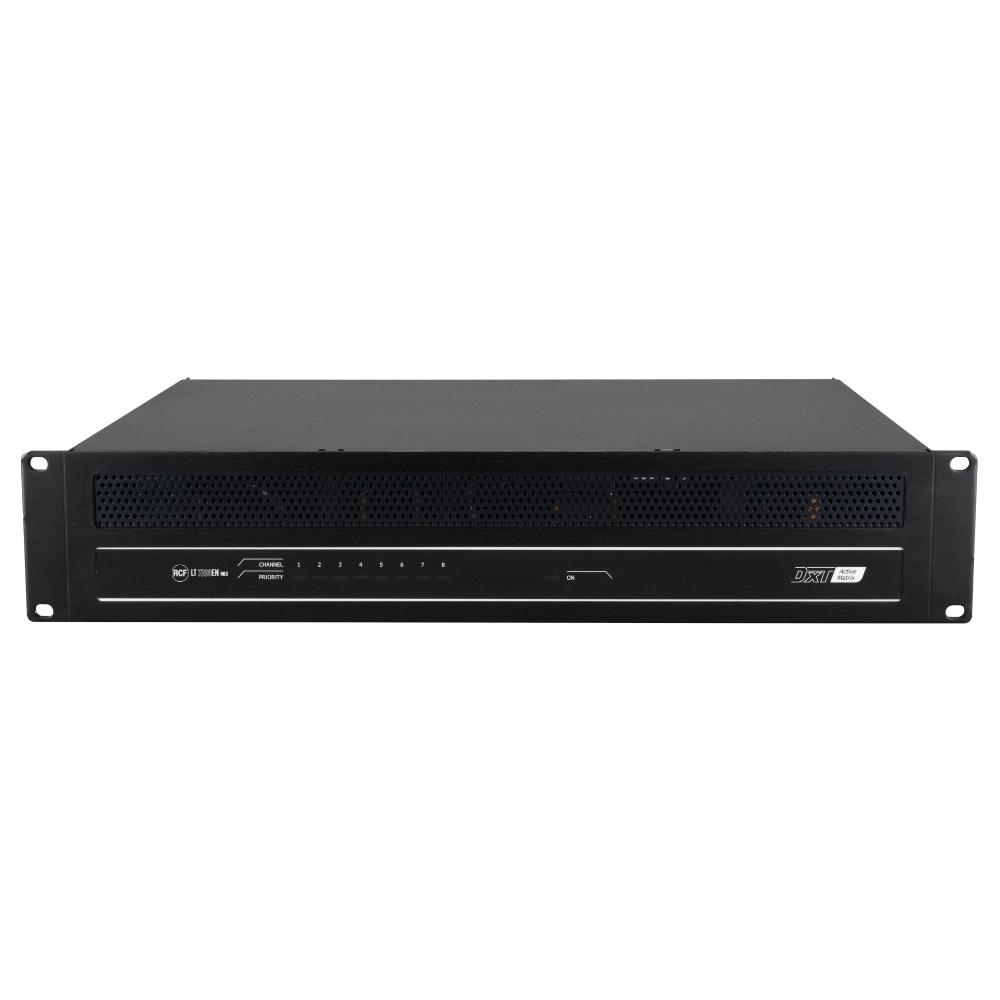

Блок LT 7208EN MKII выполнен в металлическом корпусе для монтажа в стандартную 19-дюймовую стойку и занимает 2U (88 мм) по высоте. Компактная конструкция позволяет разместить устройство в одном стойке с мастер-блоком MU 7100EN MKII и другим оборудованием системы оповещения, экономя пространство в технических помещениях. Вес устройства составляет 13 кг, что обеспечивает устойчивость и надёжность при монтаже. На передней панели расположена светодиодная индикация состояния каждого из восьми каналов, позволяющая оперативно контролировать работу системы. Выходные разъёмы выполнены в формате Euroblock, что обеспечивает надёжное и простое подключение кабелей линий громкоговорителей.

Устройство сертифицировано по стандарту EN 54‑16, что подтверждает его соответствие требованиям к оборудованию для систем речевого оповещения и управления эвакуацией. Сертификационный номер 1438-CPR-1093 гарантирует, что LT 7208EN MKII прошёл все необходимые испытания на надёжность, безопасность и соответствие европейским нормам. Это делает устройство обязательным компонентом для систем оповещения в общественных зданиях, где требуется сертифицированное оборудование в соответствии с законодательством.

LT 7208EN MKII — это профессиональное решение для системных интеграторов и инсталляторов, работающих с системами речевого оповещения на базе оборудования RCF DXT 7000. Устройство идеально подходит для торговых центров, аэропортов, вокзалов, больниц, гостиниц, офисных зданий, учебных заведений и промышленных объектов, где требуется преобразование низкоомных выходов усилителей в высоковольтные линии для распределённых систем громкоговорителей. Благодаря гибкости конфигурации, надёжности и сертификации по стандарту EN 54‑16, LT 7208EN MKII становится незаменимым компонентом для построения профессиональных систем оповещения любого масштаба.
