Звуковой монитор LES AM-32HDS

В профессиональной теле- и радиовещательной деятельности, при организации прямых эфиров, студийных сессий и трансляций, контроль качества звукового сигнала является не менее важной задачей, чем контроль видеосигнала. Ошибки в уровнях громкости, несоответствие уровней в разных каналах, неожиданные искажения или внезапное пропадание сигнала могут свести на нет работу всей команды. Именно для решения этих задач разработан LES AM-32HDS — универсальный звуковой монитор для вложенных в SDI и аналоговых звуковых сигналов, предназначенный для акустического контроля аналоговых и эмбеддированных в 3G/HD/SD-SDI звуковых сигналов, а также для измерения уровня контролируемого сигнала с отображением на OLED-экране в графическом виде. Модель AM-32HDS, разработанная российской компанией LES, представляет собой профессиональный инструмент для звукорежиссёров, инженеров видеотракта и технического персонала телевизионных студий, передвижных телевизионных станций (ПТС), концертных площадок и других объектов, где требуется оперативный и точный контроль звуковых сигналов, а также автоматический контроль пропадания или занижения уровня сигнала.

AM-32HDS принимает аналоговые звуковые сигналы линейного уровня (симметричные на разъёмах XLR и несимметричные на разъёме Jack 3,5 мм) и звуковые сигналы, вложенные в цифровой последовательный телевизионный сигнал 3G/HD/SD-SDI с двух входов «SDI 1» и «SDI 2». Устройство позволяет прослушивать звуковой сигнал через собственные динамики, подключаемые наушники или внешние мониторы. Громкость в наушниках и громкость в динамиках регулируется независимо, сигнал, поступающий на линейные выходы «Analog output», не регулируется. При подключении к устройству наушников, звук на динамиках отключается, на мониторный выход сигнал продолжает поступать. Отдельной парой кнопок «L» и «R» выбирается режим прослушивания — стерео или моно. При выборе одного канала его сигнал подаётся на оба динамика.

На OLED-индикаторе отображаются уровни сигналов выбранной пары. Для аналоговых сигналов шкала имеет раскладку в dBm, для цифровых — в dBFS. Индикатор показывает уровень сигнала с контролируемого входа, для аналоговых сигналов — после входных усилителей. При помощи локального меню или из программы управления можно изменить раскладку шкалы: аналоговая в dB с растяжкой от -50 до +10 dB, аналоговая в dB с растяжкой от -20 до +10 dB или цифровая в dBFS с растяжкой от -60 до 0 dBFS. Значение референсного уровня цифрового сигнала программируется через меню или программу управления, при переходе через референсный уровень индикатор становится более ярким. Справа от индикатора отображается название контролируемого входа; если выбран вход SDI, дополнительно показывается номер входа SDI и номера контролируемых каналов (в SDI-сигнале можно выбрать любую пару из 16 вложенных звуковых каналов).

AM-32HDS оснащён четырьмя программируемыми кнопками «1–4» на передней панели, позволяющими выбрать одну из заранее предустановленных звуковых пар с настроенными параметрами контроля. Для каждой из 4-х кнопок можно запрограммировать задержку от 0 до 340 мс, способ отображения (вид) шкалы, усиление выходного сигнала, усиление сигнала на аналоговых входах. Все программные регулировки усиления выполняются в диапазоне от -32 до +32 дБ. Корректная установка усиления позволяет избежать искажений, которые могут возникнуть при слишком высоком или слишком низком уровне входного сигнала. Параметр «OUT gain» настраивается для каждой кнопки индивидуально, что удобно использовать для выравнивания контролируемых сигналов с разных входов, чтобы при переключении каналов на слух не было перепадов по громкости.

Кроме звукового контроля, прибор осуществляет автоматический контроль пропадания или занижения уровня звука у выбранной пары сигналов. В случае аварийной ситуации монитор подаёт звуковой сигнал (вид сигнала и его громкость можно выставить из программы управления) и изменяет цвет кнопки «L» на красный. Монитор контролирует мгновенный уровень входного сигнала. Аудиомонитор следит сразу за двумя каналами (левым и правым) и подаёт сигнал тревоги при нарушении заданных в меню параметров хотя бы в одном из каналов. При срабатывании сигнала тревоги нажатие на кнопку «L» отключает звуковой сигнал аварии. Громкость сигнала аварии не зависит от положения регуляторов громкости. Когда режим контроля за уровнем сигнала не активен, кнопка «L» не подсвечивается; при активации режима контроля кнопка подсвечивается зелёным цветом; при аварии кнопка меняет свой цвет на красный. После отключения звукового сигнала цвет кнопки становится жёлтым и остаётся таким до пропадания аварийной ситуации.

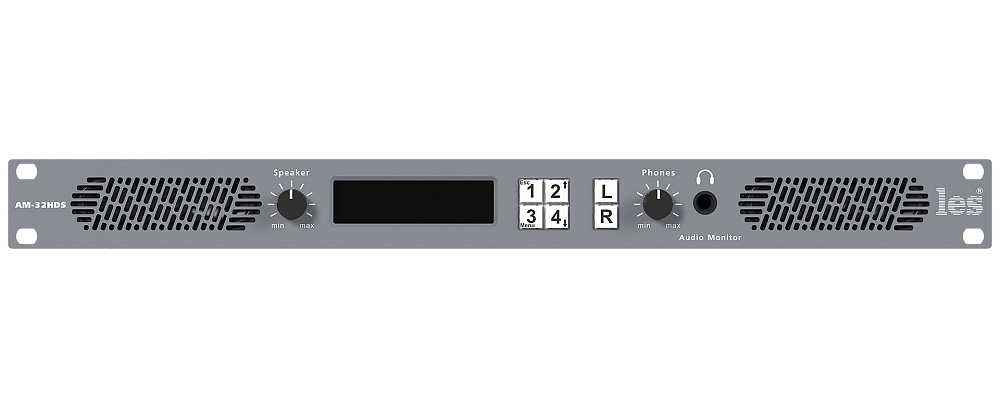

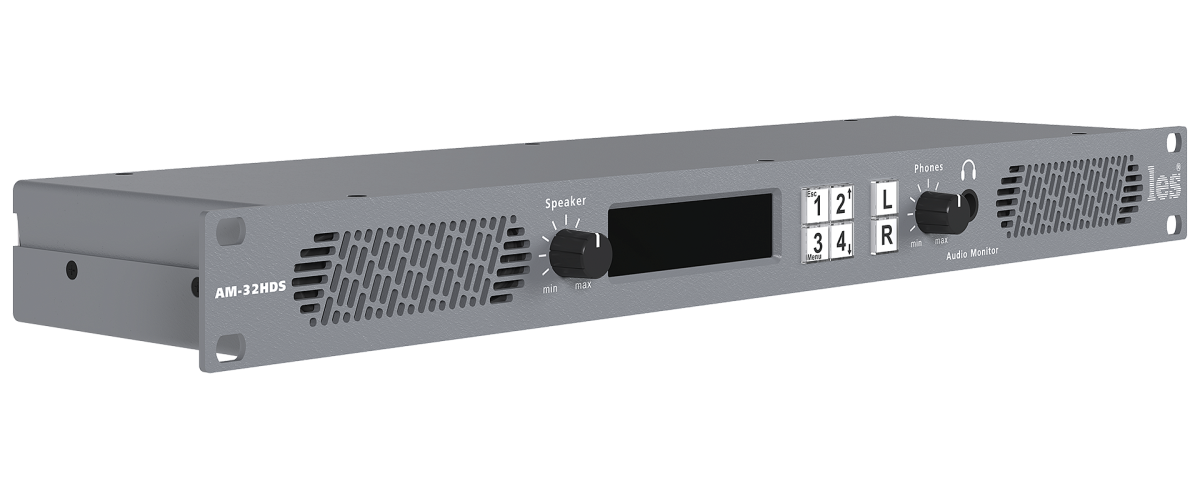

Управление устройством реализовано на двух уровнях: локально с передней панели и удалённо с компьютера. На передней панели расположены два встроенных динамика по 10 Вт, регулятор громкости динамиков «Speaker», регулятор громкости наушников «Phones», OLED-экран для отображения уровней, четыре программируемые кнопки «1–4» для выбора контролируемого сигнала, кнопки «L» и «R» для выбора режима прослушивания и управления аварийной сигнализацией, а также разъём TRS 6,3 мм для подключения наушников. Для дистанционного управления предусмотрено подключение к ПК через разъём USB type B и специализированное программное обеспечение, доступное для скачивания на сайте производителя. Программа позволяет сохранять и загружать конфигурации, обновлять прошивку, настраивать все параметры кнопок, управлять режимом Monitor/Monitor+Alarm, регулировать усиление входных и выходных сигналов, устанавливать задержку и выбирать тип шкалы. Все элементы управления программы полностью дублируют элементы ручного управления с передней панели.

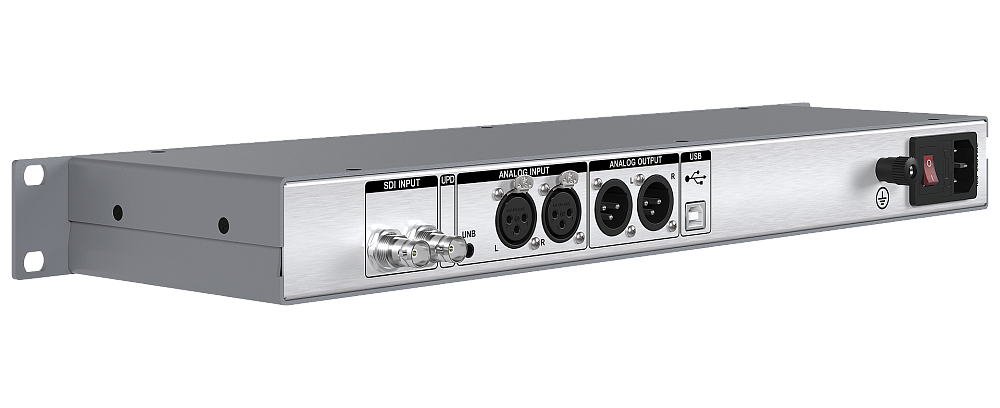

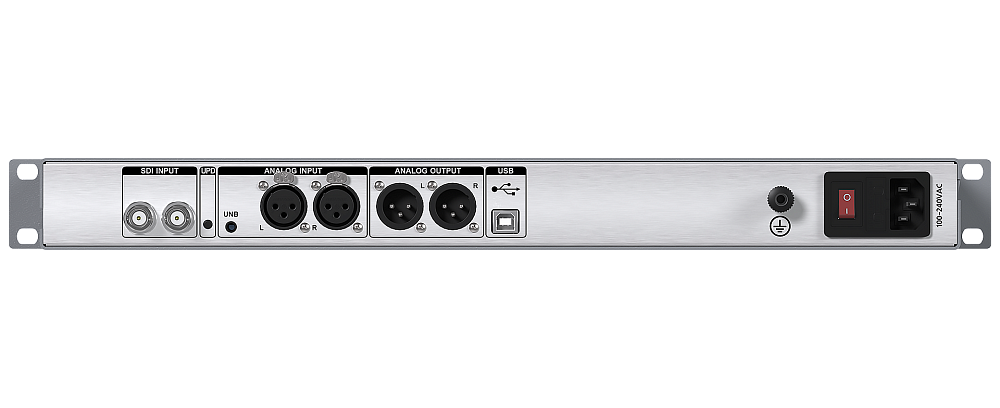

Коммутация с внешними устройствами осуществляется через заднюю панель. Два разъёма BNC (SDI INPUT) используются для подключения 3G/HD/SD-SDI сигналов. Два разъёма XLR-F предназначены для подключения источников аналоговых симметричных аудиосигналов. Разъём Jack 3,5 мм служит для подключения источника несимметричных звуковых стереосигналов. Два разъёма XLR-M являются мониторным выходом аналоговых звуковых сигналов. Разъём USB type B предназначен для подключения к ПК. Кнопка «UPD» переводит устройство в режим обновления ПО. Клемма «GND» предназначена для подключения к контуру защитного заземления. Разъём питания IEC C14 со встроенным выключателем и предохранителем обеспечивает подключение к сети 100–240 В. В отсеке предохранителя предусмотрен как рабочий, так и запасной предохранитель. Устройство монтируется в стандартную 19-дюймовую стойку и занимает 1U по высоте. Габариты составляют 483 × 44 × 123 мм, вес — 2,55 кг.

Устройство AM-32HDS идеально сочетается с другим оборудованием LES, образуя гибкие системы контроля и маршрутизации для телевизионных студий и ПТС. Для организации служебной связи могут использоваться блоки AK-121VG↗ на 12 абонентов, AK-81VG↗ на 8 абонентов и AK-81VGR↗ с 4 дополнительными входами PGM. Для дистанционного управления системой через сигналы GPI могут быть использованы пульты управления KR-41C↗ и KR-21C↗. Для защиты линий служебной связи от импульсных перенапряжений применяются блоки грозозащиты FZ-81AS↗. Комплексное использование оборудования LES обеспечивает построение надёжных, масштабируемых систем контроля и связи, адаптированных под любые задачи профессионального теле- и радиовещания. Двадцатичетырёхмесячная гарантия от производителя подтверждает высокое качество и надёжность оборудования, произведённого в России.
