Звуковой монитор LES AM-32HDG

В профессиональной теле- и радиовещательной деятельности, при организации прямых эфиров, спортивных трансляций и студийных сессий, контроль качества звукового сигнала является не менее важной задачей, чем контроль видеосигнала. Ошибки в уровнях громкости, несоответствие уровней в разных каналах или неожиданные искажения могут свести на нет работу всей команды. Именно для решения этих задач разработан LES AM-32HDG — универсальный звуковой монитор для вложенных в SDI и аналоговых звуковых сигналов, предназначенный для акустического и визуального контроля аудиодорожек, эмбеддированных в 3G/HD-SDI видеосигналы. Модель AM-32HDG, разработанная российской компанией LES, представляет собой профессиональный инструмент для звукорежиссёров, инженеров видеотракта и технического персонала телевизионных студий, передвижных телевизионных станций (ПТС), концертных площадок и других объектов, где требуется оперативный и точный контроль звуковых сигналов в составе многоканального цифрового видеопотока.

AM-32HDG оснащён четырьмя независимыми входами 3G/HD-SDI с разъёмами BNC и сквозными выходами для построения распределённых систем мониторинга. Устройство позволяет контролировать звуковые сигналы любого из четырёх входов. Для контроля можно выбрать все 16 каналов, вложенных в выбранный SDI-сигнал, а также можно контролировать по 4 или по 2 аудиоканала в зависимости от текущей задачи. Визуальный контроль аудиосигналов выполняется на цветном LCD-экране в графическом виде с раскладкой в dBFS. Шкалы индикаторов уровня имеют цветовую индикацию: зелёный цвет соответствует нормальному уровню, жёлтый — опорному уровню, красный — зоне headroom, что позволяет мгновенно оценить состояние сигнала даже без числовых значений.

Акустический контроль выполняется через два встроенных широкополосных динамика суммарной мощностью 16 Вт, обеспечивающих достоверное воспроизведение в диапазоне от 50 Гц до 19 000 Гц, а также на внешних звуковых мониторах через симметричные аналоговые выходы XLR. На акустический контроль поступает микшированный сигнал из выбранных аудиоканалов или можно прослушать отдельно только один канал. Регулятор громкости на передней панели изменяет громкость только на встроенных динамиках, не влияя на линейный аналоговый выход. Кнопками навигации можно выбрать любой из контролируемых каналов для индивидуального прослушивания, при этом на LCD-экране подсвечивается выбранный канал, а на динамики и линейный выход подаётся сигнал только этого канала, что позволяет детально проверить каждый аудиоканал по отдельности.

AM-32HDG позволяет создать до 8 пресетов и оперативно выбирать их при помощи кнопок с передней панели или через web-интерфейс. В пресетах можно настроить количество каналов для контроля: 16, 4 или 2. Если выбран режим контроля 4 или 2 каналов, можно указать, какие именно каналы из 16 будут выводиться на контроль. Дополнительно можно установить усиление для каждого из входных сигналов, установить общее усиление выходного сигнала, выставить опорный уровень (reference level) и уровень headroom. Опорный уровень определяет момент, когда шкала индикатора меняет цвет с зелёного на жёлтый, а headroom — разницу между опорным уровнем и моментом изменения цвета на красный. Все параметры работы аудиомонитора устанавливаются в меню через web-интерфейс, доступный по сети Ethernet. Устройство имеет заводской IP-адрес 192.168.0.5, который можно изменить в соответствии с сетевой инфраструктурой объекта.

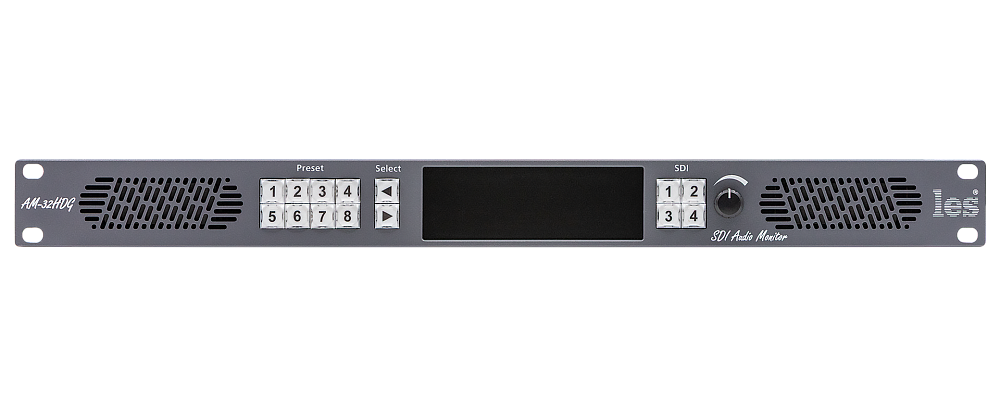

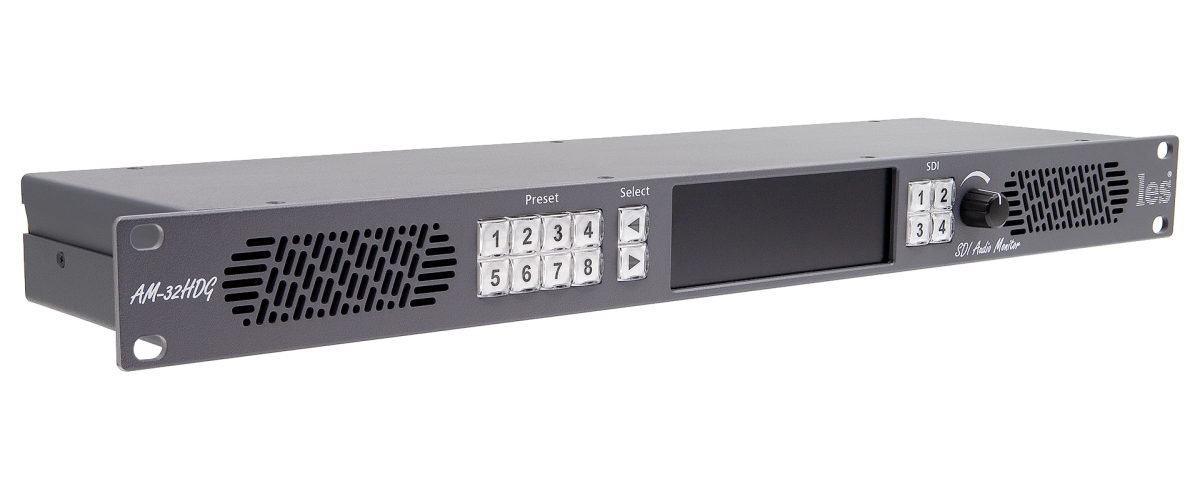

Управление устройством реализовано на двух уровнях. На передней панели расположены четыре кнопки выбора SDI-входа (SDI 1–4), восемь кнопок выбора пресетов (1–8), кнопки навигации для выбора канала индивидуального контроля (◄, ►), цветной LCD-экран для отображения уровней и регулятор громкости встроенных динамиков. Кнопки SDI имеют подсветку: зелёный цвет сигнализирует о наличии видеосигнала на входе, красный — о его отсутствии. Кнопки пресетов позволяют мгновенно переключать конфигурацию мониторинга без необходимости заходить в web-интерфейс. Для дистанционного управления и настройки предусмотрен порт Ethernet RJ45 с поддержкой web-интерфейса, доступного через браузеры Chrome, Firefox или Opera. Через web-интерфейс можно настраивать пресеты, изменять сетевые параметры, менять пароль доступа (заводской пароль — 1234) и обновлять программное обеспечение устройства. Страница управления полностью дублирует переднюю панель аудиомонитора, а также предоставляет доступ к расширенным настройкам, включая мнемонические обозначения для каждого канала и для самого устройства.

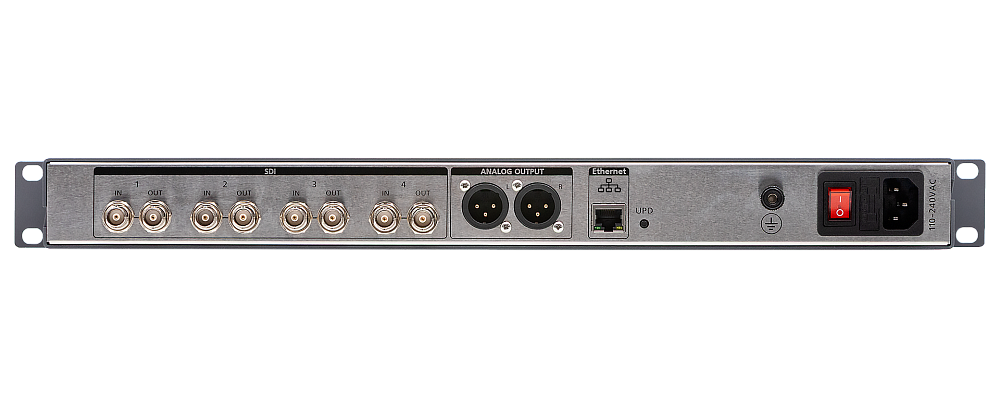

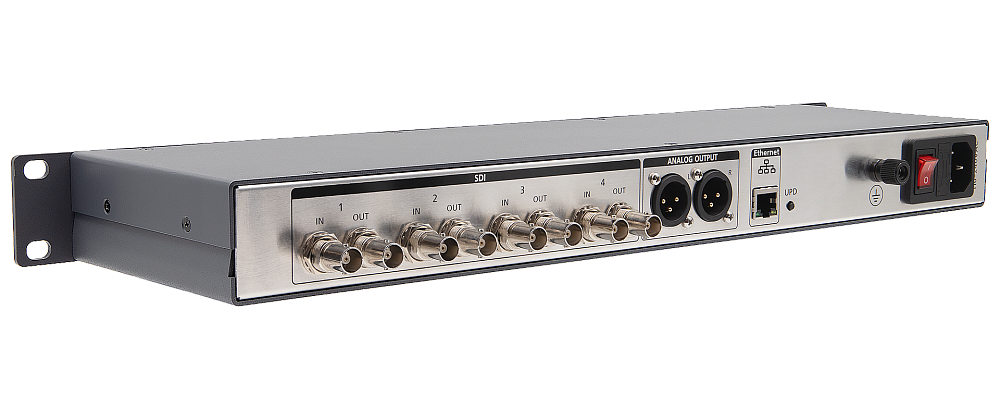

Коммутация с внешними устройствами осуществляется через заднюю панель. Четыре пары разъёмов BNC (SDI IN / OUT) обеспечивают подключение и сквозной проход видеосигнала для построения цепочек мониторинга. Два аналоговых выхода XLR-M (левый и правый) с симметричным сигналом позволяют подключать внешние акустические системы или рекордеры. Разъём Ethernet RJ45 служит для управления по сети. Кнопка UPD переводит устройство в режим обновления ПО. Клемма GND предназначена для подключения к контуру защитного заземления. Разъём питания IEC C14 со встроенным выключателем и предохранителем обеспечивает подключение к сети 100–240 В. В отсеке предохранителя предусмотрен как рабочий, так и запасной предохранитель. Устройство монтируется в стандартную 19-дюймовую стойку и занимает 1U по высоте. Габариты составляют 483 × 44 × 123 мм, вес — 2,3 кг.

Устройство AM-32HDG идеально сочетается с другим оборудованием LES, образуя гибкие системы контроля и маршрутизации для телевизионных студий и ПТС. Для организации служебной связи могут использоваться блоки AK-121VG↗ на 12 абонентов, AK-81VG↗ на 8 абонентов и AK-81VGR↗ с 4 дополнительными входами PGM. Для дистанционного управления системой через сигналы GPI могут быть использованы пульты управления KR-41C↗ и KR-21C↗. Для защиты линий служебной связи от импульсных перенапряжений применяются блоки грозозащиты FZ-81AS↗. Комплексное использование оборудования LES обеспечивает построение надёжных, масштабируемых систем контроля и связи, адаптированных под любые задачи профессионального теле- и радиовещания. Двадцатичетырёхмесячная гарантия от производителя подтверждает высокое качество и надёжность оборудования, произведённого в России.
