Сплиттер Audio-Technica ATW-49SP

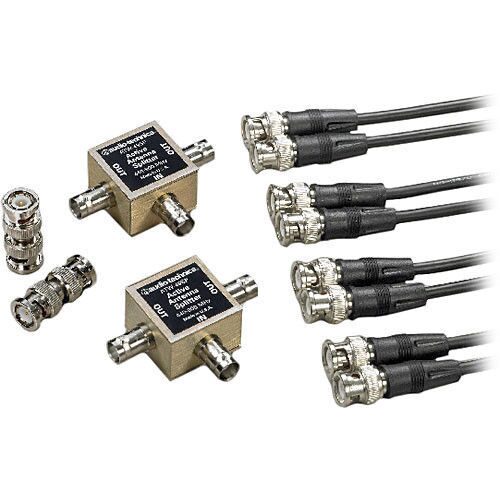

Audio-Technica ATW-49SP — это профессиональный комплект активных антенных сплиттеров, созданный для построения масштабируемых систем распределения радиосигнала. Каждый сплиттер представляет собой широкополосное устройство (440–900 МГц), которое принимает один входящий радиочастотный сигнал от антенны и разделяет его на два идентичных выходящих сигнала. Такое решение позволяет подавать сигнал с одной пары антенн на приёмники, работающие в разных частотных диапазонах, что особенно востребовано при проведении масштабных мероприятий, на концертных площадках и в конференц-центрах с несколькими беспроводными системами. Каждый комплект включает два сплиттера, четыре коаксиальных кабеля BNC длиной 18 дюймов (~45 см) для подключения и два баррел-адаптера BNC, полностью перекрывая потребности среднестатистической площадки.

Активный тракт с единичным усилением (Unity Gain). В отличие от пассивных разветвителей, ATW-49SP оснащён встроенным активным усилителем, который компенсирует потери сигнала, неизбежно возникающие при делении одного тракта на два. Благодаря этому на обоих выходах сигнал остаётся идентичным исходному антенному сигналу — без деградации и падения уровня. Устройство обеспечивает усиление 0 дБ (типичное) в пределах рабочей полосы 440–900 МГц, сохраняя стабильность приёма на всей цепочке. Коэффициент стоячей волны составляет менее 1,7:1, а импеданс — 50 Ом, что подтверждает высокое качество согласования и минимизацию обратных потерь.

Гибкое питание и индикация. Сплиттер питается напряжением 5–14 В постоянного тока, которое подаётся по коаксиальному кабелю от приёмника или антенного распределителя, поддерживающих функцию «антенного питания». Типовое потребление составляет 30 мА при 12 В DC. На корпусе каждого сплиттера расположен светодиодный индикатор, загорающийся зелёным при корректной подаче питания. Сплиттер также поддерживает сквозную передачу питания до 100 мА на подключённые антенны или иные линейные устройства. Встроенный переключатель подачи питания (доступный при снятии сервисной панели) позволяет отключить питание на выходе, когда оно не требуется, предотвращая возможные конфликты источников.

Компактная и надёжная конструкция. Корпус каждого сплиттера выполнен из алюминиевых сплавов 6063T52 (боковые панели) и 5052-H32 (верх и низ) с химическим покрытием по военному стандарту MIL C 5541. Такая конструкция одновременно лёгкая (всего 51 г) и предельно надёжная, выдерживая многолетнюю эксплуатацию в жёстких гастрольных условиях. Компактные размеры (61,0 × 47,0 × 23,0 мм) позволяют разместить сплиттеры непосредственно в рэковой стойке, закрепить на задней панели оборудования или зафиксировать в монтажном канале без ущерба для общей компоновки.

Комплект ATW-49SP совместим с беспроводными системами Audio-Technica серий 2000, 3000, 4000 и 5000, а также с LPDA-антеннами ATW-A49. Сплиттеры могут использоваться с любыми другими приёмниками и антеннами, поддерживающими антенное питание 5–14 В DC. Благодаря простой топологии «одна антенна — несколько приёмников» устройство существенно сокращает количество необходимых антенн и упрощает инсталляцию, что особенно оценят прокатные компании и звукоинженеры. Приобрести комплект активных антенных сплиттеров можно в магазине vismedia.ru.
