Комплект распределения сигнала и приёмных антенн VOLTA WAVE SET

В профессиональной звукорежиссуре и при организации крупных мероприятий с использованием нескольких беспроводных радиосистем возникает задача качественного и стабильного приёма сигнала от множества микрофонов. Обычное подключение каждой радиосистемы к собственным антеннам не всегда эффективно, особенно при работе на больших площадках или в условиях плотного радиочастотного окружения. VOLTA WAVE SET — это профессиональный активный антенный сплиттер (разветвитель), который позволяет значительно упростить и улучшить работу многоканальных микрофонных систем. Устройство предназначено для распределения сигнала от двух внешних антенн на четыре приёмника с разнесённым приёмом, обеспечивая стабильный и качественный радиосигнал для каждой из подключённых радиосистем.

Основная задача WAVE SET — централизованное распределение антенного сигнала. Вместо того чтобы устанавливать отдельные антенны для каждого приёмника, вы подключаете к сплиттеру две высококачественные внешние антенны, и он распределяет усиленный сигнал на четыре выхода, к которым подключаются приёмники радиосистем. Это не только упрощает монтаж и экономит место в рэковой стойке, но и значительно улучшает качество приёма за счёт использования профессиональных антенн с высоким коэффициентом усиления и малошумящих усилителей. Устройство особенно эффективно в многоканальных комплектах, где одновременно работают четыре и более радиосистем, а также при стационарном монтаже в выставочных и конгресс-центрах.

Сплиттер WAVE SET работает в диапазоне частот от 500 до 960 МГц, что перекрывает все основные UHF-диапазоны, используемые профессиональными радиосистемами. Благодаря встроенному РЧ-усилителю, сплиттер компенсирует потери сигнала, неизбежно возникающие при делении сигнала на несколько выходов, и обеспечивает полную мощность сигнала на каждом из четырёх выходов. Это означает, что каждый подключённый приёмник получает сигнал такого же качества, как если бы он был подключён к антенне напрямую.

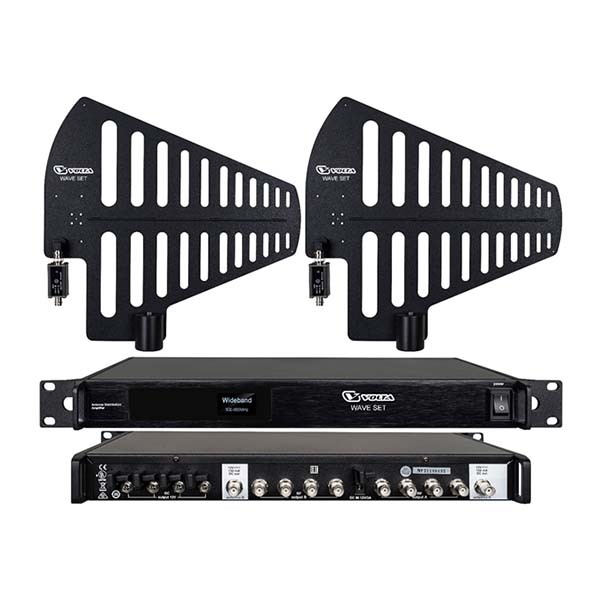

В комплект поставки WAVE SET входят две логарифмические периодические антенны, которые обеспечивают устойчивый приём сигнала при направлении в желаемую зону покрытия. Каждая антенна оснащена встроенным бустером-усилителем с двумя настройками усиления: 10 дБ и 18 дБ. Это позволяет компенсировать потери сигнала в коаксиальном кабеле в зависимости от его длины. Например, для коротких кабелей (до 5 метров) достаточно усиления 10 дБ, а для длинных линий (до 30 метров) рекомендуется использовать усиление 18 дБ. Выбор уровня усиления осуществляется простым нажатием кнопки на корпусе бустера, а светодиодная индикация подтверждает выбранный режим. Антенны имеют узкую диаграмму направленности, что позволяет точно направить их на источник сигнала и минимизировать влияние помех с других направлений.

Одной из ключевых особенностей WAVE SET является возможность питания до четырёх приёмников радиосистем непосредственно от сплиттера. Это значит, что вам не нужно подключать к каждому приёмнику отдельный блок питания — сплиттер передаёт питание по тем же антенным кабелям (фантомное питание). Это значительно упрощает монтаж и уменьшает количество проводов в рэковой стойке. Для работы этой функции приёмники должны поддерживать питание по антенному входу (обычно это указывается в их технических характеристиках).

Установка WAVE SET производится в стандартную 19-дюймовую рэковую стойку. На передней панели расположены выходы для подключения приёмников (4 выхода типа BNC), а также кнопка включения сплиттера. На задней панели находятся разъёмы для подключения внешних антенн (входы A и B) и разъём питания сплиттера. В комплект поставки входят все необходимые соединительные кабели BNC: два кабеля длиной 50 см и два кабеля длиной 2 метра. Для минимизации потерь и помех рекомендуется использовать минимально возможную длину кабелей. При использовании сторонних кабелей для выносных антенн необходимо использовать только кабель с волновым сопротивлением 50 Ом.

Система WAVE SET особенно хорошо подходит для многоканальных микрофонных комплектов, где одновременно используется большое количество радиосистем. Она также незаменима при стационарном монтаже в выставочных и конгресс-центрах, где требуется надёжный и стабильный приём на большой площади. В мобильных комплектах звукоусиления WAVE SET позволяет быстро и удобно организовать работу нескольких радиосистем без необходимости устанавливать множество отдельных антенн. Сплиттер WAVE SET отлично сочетается с радиосистемами серий US↗ и US-101↗, а также с другим оборудованием, работающим в UHF-диапазоне.

Приобрести VOLTA WAVE SET вы можете в интернет-магазине профессионального оборудования vismedia.ru.
