Комбайнер Audio-Technica ATW-49CB

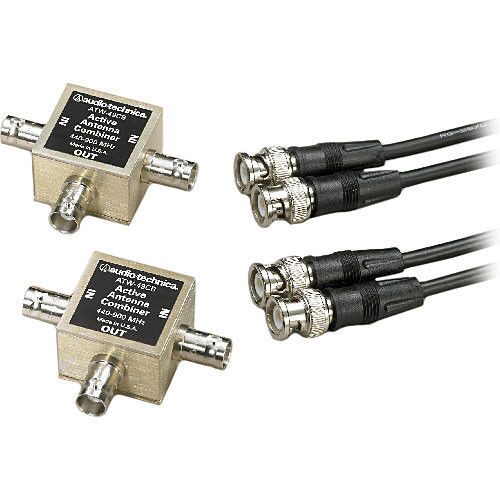

Audio-Technica ATW-49CB — это комплект активных антенных сумматоров (комбайнеров), созданный для расширения зоны покрытия беспроводных микрофонных систем. Каждый сумматор представляет собой широкополосное устройство (440–900 МГц), которое объединяет два входящих радиочастотных сигнала от антенн в один выходящий. Такой подход позволяет подавать сигналы с двух разнесённых антенн на один приёмник или антенный распределитель, что критически важно при работе в больших пространствах, на стадионах и в конференц-залах со сложной архитектурой. Комплект включает два активных сумматора и два 18-дюймовых (около 45 см) коаксиальных кабеля BNC.

Широкополосный тракт и компенсация потерь. ATW-49CB работает в диапазоне от 440 до 900 МГц, обеспечивая усиление 0 дБ (типичное). Встроенный активный усилитель компенсирует потери сигнала, неизбежно возникающие при пассивном объединении двух трактов. ВЧ-тракт характеризуется низким коэффициентом стоячей волны (<1.7:1 в пределах рабочей полосы), что подтверждает его высокую эффективность при согласовании с антеннами и кабельным хозяйством. Импеданс составляет 50 Ом, а все разъёмы выполнены в формате BNC (розетка).

Гибкое питание и индикация. Сумматор питается напряжением 5–14 В постоянного тока, которое подаётся по коаксиальному кабелю от приёмника или антенного распределителя, поддерживающих функцию «антенного питания». Типовое потребление составляет 30 мА при 12 В DC. На каждом сумматоре имеется светодиодный индикатор, загорающийся при корректной подаче питания. Встроенный переключатель (доступный при снятии сервисной панели) позволяет при необходимости пропустить питание дальше на активные антенны или линейные усилители с общим потреблением до 100 мА.

Компактная и надёжная конструкция. Корпус каждого сумматора выполнен из штампованного алюминия (сплавы 6063T52 и 5052-H32) с химическим покрытием MIL C 5541, устойчивым к коррозии. Габариты устройства составляют 61,0 × 47,0 × 23,0 мм, а вес — 51 грамм. В комплект входят два сумматора и два коаксиальных кабеля BNC длиной 18 дюймов. Вся система спроектирована для профессионального применения на концертных площадках, в театрах и конференц-центрах. Приобрести комплект активных антенных сумматоров можно в магазине vismedia.ru.
