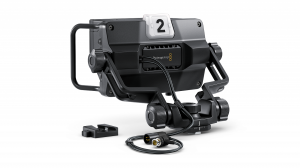

Видоискатель Blackmagic URSA Studio Viewfinder

Оператор получает двустороннюю связь,индикацию состояния и возможность дистанционного контроля, а видоискатель с ярким 7-дюймовым дисплеем, удобными органами управления, двумя большими ручками, солнцезащитной блендой и регулируемыми креплениями облегчает создание материала в прямом эфире.

Использование в студии и на съемочной площадке
Комфортная работа в течение длительного времени

Традиционный окуляр не обеспечивает комфортной работы оператора на многочасовой трансляции концертов, спортивных соревнований и других мероприятий. URSA Studio Viewfinder оснащается крупным и ярким дисплеем с боковыми ручками, поэтому контролировать процесс длительной съемки становится гораздо проще. Органы внешнего управления позволяют без труда менять настройки удобным способом, а с помощью индикации состояния и цифровых табличек вы всегда будете знать, сигнал какой камеры идет в эфир как программное изображение.

Решение для эфирного вещания
Простая установка и удобное управление

URSA Studio Viewfinder имеет большие боковые ручки и регулируемые крепления,с помощью которых можно менять положение устройства и угол его наклона без смещения камеры. Чтобы установить видоискатель, достаточно подключить его к SDI-интерфейсу и выходу питания на URSA Mini. Дисплей диагональю 7 дюймов оснащается съемной солнцезащитной блендой для съемки в ярких условиях освещения, а удобные органы управления позволяют корректировать настройки в режиме реального времени.

Полный контроль
Не отрывая взгляда от дисплея

URSA Studio Viewfinder имеет удобные органы управления, позволяющие быстро переходить к нужному пункту меню и устанавливать настройки, отображать рамки кадрирования и область фокуса, а также увеличивать масштаб отдельного участка для проверки деталей. Ручки с правой стороны дисплея дают возможность включать выделение контуров, менять яркость и контрастность экрана. Кроме того,предусмотрены три настраиваемые кнопки, которые предназначены для активации функций Zebra и False Color, обнаружения границ, просмотра формы сигнала и применения пользовательских LUT-таблиц .

Рамки кадрирования
Настраиваемые рамки и указатели

Рамки кадрирования являются одной из главных функций любого видоискателя. Они особенно полезны во время работы в прямом эфире, когда на изображение накладывают графику и другие дополнительные элементы. Blackmagic URSA Studio Viewfinder позволяет тщательно выверять композицию, потому что оператор видит на дисплее то место, которое предназначено для добавления бегущей строки или логотипов в реальном времени или на этапе постпроизводства. Чтобы отметить их положение, можно создать до трех черных или белых указателей с необходимыми параметрами высоты и ширины.

Протокол расширенного управления через SDI-интерфейс
Двусторонняя связь, Tally и дистанционный контроль камеры

Протокол Blackmagic Video Device Embedded Control обеспечивает передачу команд двусторонней связи, индикации состояния и другой информации через SDI-интерфейс вместе с обратным программным сигналом. Благодаря этому с видеомикшера ATEM можно в удаленном режиме контролировать все подключенные к нему камеры, в том числе их настройки, цветовой баланс и фокус. Протокол является открытым, описан в руководстве по эксплуатации ATEM и поддерживается на оборудовании других производителей, что позволяет обходиться без дорогостоящих систем внешнего управления и при необходимости создавать собственные решения для работы с техникой Blackmagic Design.

ATEM Talkback Converter 4K
Tally-индикация , связь с оператором и другие функции

Успех работы в прямом эфире во многом зависит от слаженного взаимодействия режиссера и съемочной группы. ATEM Talkback Converter обеспечивает двустороннюю связь между камерами и видеомикшером через SDI-интерфейс . Для этого используются каналы 15 и 16 программного сигнала, которые редко задействованы и потому идеально подходят для передачи голосовых сообщений. На передней панели устройства есть разъем для профессиональной гарнитуры и кнопки для выбора нужной камеры. ATEM Talkback Converter допускает подключение через разъем 12G-SDI или дополнительный оптоволоконный модуль. При выполнении многокамерной съемки можно использовать сразу несколько таких конвертеров.

Tally
Встроенный индикатор состояния

На задней панели видоискателя есть большой индикатор, который загорается красным цветом при передаче сигнала в эфир, зеленым — при предварительном просмотре материала и оранжевым — во время записи отдельной копии. Tally отражает текущее состояние камер, подключенных к видеомикшеру ATEM через SDI-интерфейс . В комплект поставки входят прозрачные таблички с номерами,которые облегчают идентификацию техники на расстоянии до нескольких метров.

ATEM Software Control
Дистанционное управление камерой URSA Mini через SDI-интерфейс

ATEM является основным элементом любого эфира, так как все студийные камеры подключают к видеомикшеру. Если его программный выход соединить с SDI-входом на URSA Mini, можно дистанционным способом контролировать различные настройки камеры, в том числе диафрагму, усиление сигнала и фокус на объективах Fujinon Cabrio, Canon 17-120 мм и 50-1000 мм. URSA Mini оснащена встроенным инструментом цветокоррекции DaVinci Resolve, который помогает в удаленном режиме устанавливать цветовой баланс и создавать собственный визуальный ряд. Только URSA Mini позволяет работать в традиционном стиле и решать новые творческие задачи!

Blackmagic 3G-SDI Arduino Shield
Возможность разработки пользовательских решений

Модуль Blackmagic 3G-SDI Arduino Shield позволяет каждому создать собственную конфигурацию для дистанционного контроля камер Blackmagic Design. Он построен на основе Arduino — платформы с открытой архитектурой, которая является одним из самых доступных средств построения автоматизированных систем. Команды управления генерируются с помощью программного кода и передаются вместе с сигналом 3G-SDI. Это дает возможность самостоятельно разрабатывать решения,чтобы использовать Blackmagic Studio Camera и URSA Mini для съемки в удаленном режиме.
