Видеоплата AJA KONA Xpand

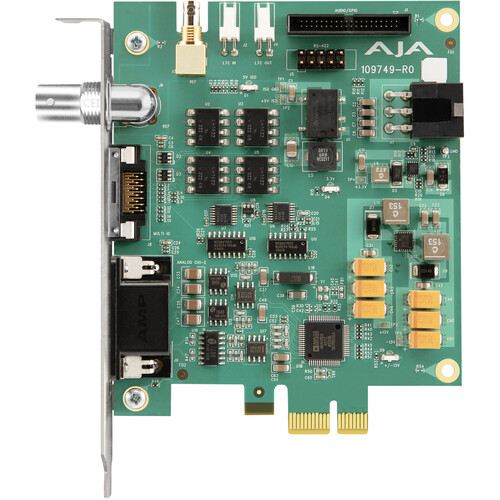

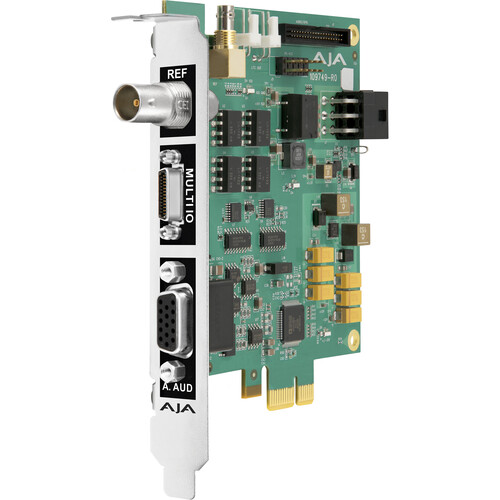

AJA KONA Xpand — это специализированная плата расширения на шине PCIe, разработанная исключительно для совместной работы с видеоинтерфейсом KONA X. Её задача — предоставить те профессиональные интерфейсы, которые не вошли в базовую комплектацию KONA X, но являются обязательным требованием для интеграции в сложные вещательные и постпродакшн-системы. Если ваша работа выходит за рамки базового захвата и вывода видео и вам необходимы точная внешняя синхронизация, управление внешними устройствами, профессиональный многоканальный звук или работа с линейным временным кодом — KONA Xpand становится недостающим звеном. Она монтируется в соседний слот PCIe и соединяется с основной картой KONA X комплектными внутренними кабелями, образуя единую мощную систему ввода-вывода без компромиссов.

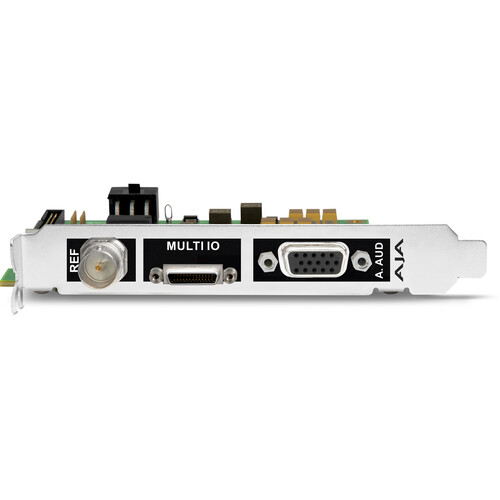

Первый и, возможно, самый важный вопрос, который решает KONA Xpand — это обеспечение точной тактовой синхронизации в рамках всей студийной инфраструктуры. Плата оснащена входом опорного видеосигнала (Reference Input) с поддержкой как двухуровневого (Bi-Level), так и трёхуровневого (Tri-Level) сигналов синхронизации. Наличие этого входа позволяет «подвести часы» KONA X под единый тактовый генератор всей аппаратной. В результате захватываемое и воспроизводимое видео будет покадрово синхронизировано с другим оборудованием — видеомикшерами, рекордерами, системами титрования. Без такой синхронизации невозможно построить профессиональный тракт, особенно в прямом эфире или при работе с многокамерными проектами. Разъём Reference на плате KONA Xpand — это не просто дополнительный порт, а фундамент стабильности всей системы.

Второй важнейший аспект — управление. KONA Xpand предоставляет полноценный 9-контактный разъём RS-422, промышленный стандарт для дистанционного управления профессиональным видеооборудованием. Через этот порт компьютер, в котором установлена плата KONA X, может напрямую управлять внешними устройствами: профессиональными видеомагнитофонами, рекордерами серии Ki Pro, серверами или системами цветокоррекции. Команды пуска, остановки, перемотки и покадрового поиска передаются без задержек и программных прослоек. Это делает KONA X полноценным центром управления в студии, а не просто пассивным инструментом захвата. Монтажёр или оператор получает полный контроль над парком устройств прямо из привычного интерфейса программы монтажа.

Профессиональная работа со звуком — ещё одна область, в которой KONA Xpand принципиально расширяет базовые возможности. На плате расположены восемь каналов небалансного цифрового аудио AES/EBU (вход и выход), а также два канала балансного аналогового аудио (вход и выход). Цифровой интерфейс AES/EBU является стандартом для студийного оборудования и позволяет передавать до восьми монофонических или четырёх стереофонических каналов с разрядностью 24 бита и частотой дискретизации 48 кГц по одному кабелю на каждую пару каналов. Это обеспечивает синхронную и бесшумную передачу звука без аналоговых наводок. Аналоговые входы и выходы, в свою очередь, позволяют подключить микшерный пульт, мониторы или внешние предусилители. Для подключения аналоговых сигналов используется стандартный 15-контактный разъём D-Sub (DB-15), для которого требуется кабель-разветвитель DB-15 на XLR (приобретается отдельно или изготавливается пользователем). Такая схема с выносным кабелем традиционна для профессионального оборудования и позволяет гибко организовать коммутацию в аппаратной стойке.

KONA Xpand также добавляет поддержку линейного временного кода (LTC). Разъёмы LTC In и LTC Out выведены на комплектный кабель-разветвитель, который поставляется в коробке с платой. Этот кабель обеспечивает удобный доступ к разъёмам AES/EBU и LTC на задней планке компьютера. Временной код является критически важным элементом для синхронизации многоканальных записей на постпродакшне. С его помощью программное обеспечение может автоматически выравнивать аудио и видео, записанные на разные устройства, по единой временной шкале. Это избавляет от ручной подгонки дорожек и экономит часы монтажного времени.

Установка платы предельно проста. KONA Xpand занимает один дополнительный слот PCIe и физически соединяется с основной картой KONA X с помощью пяти комплектных внутренних кабелей. Плата не требует внешнего питания и не имеет пользовательских настроек — она полностью управляется программным обеспечением и драйверами KONA X. Её размеры составляют 107,95 × 16,0 мм (длина × ширина), а формат — низкопрофильная (Low-Profile). Для питания используется стандартный 6-контактный разъём PCIe, однако производитель в руководстве пользователя указывает, что в штатном режиме разъём питания не требуется, так как плата получает питание через внутренние кабели от KONA X.

Что касается совместимости, KONA Xpand работает со всеми версиями KONA X и поддерживается на операционных системах macOS, Windows и Linux, включая компьютеры на Apple Silicon. Приобрести AJA KONA Xpand можно в магазине vismedia.ru.
