Распределитель AJA OG-C10DA

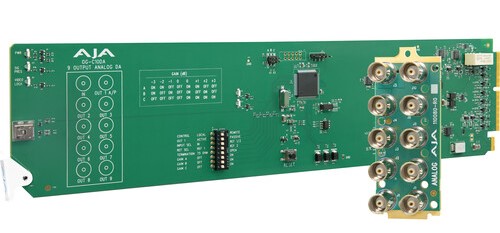

В профессиональной видеоинфраструктуре есть класс оборудования, которое редко попадает в заголовки, но без которого невозможно построить ни одну серьезную аппаратную. Это распределительные усилители — незаметные «рабочие лошадки», которые берут один сигнал и аккуратно раздают его на несколько устройств. Когда речь заходит о синхронизации, ситуация становится особенно критичной: если опорный сигнал (reference) пропадет или деградирует, вся студия может «разъехаться» по фазе. AJA OG-C10DA — это специализированный 1x9 аналоговый распределительный усилитель в формате openGear, созданный именно для таких задач. Он принимает один входной сигнал и выдает девять его копий: восемь изолированных выходов и один петлевой (loop-through) для сквозной передачи дальше по цепочке. Казалось бы, простая арифметика, но именно она позволяет в небольшом 2RU шасси обслужить десятки устройств, нуждающихся во внешней синхронизации.

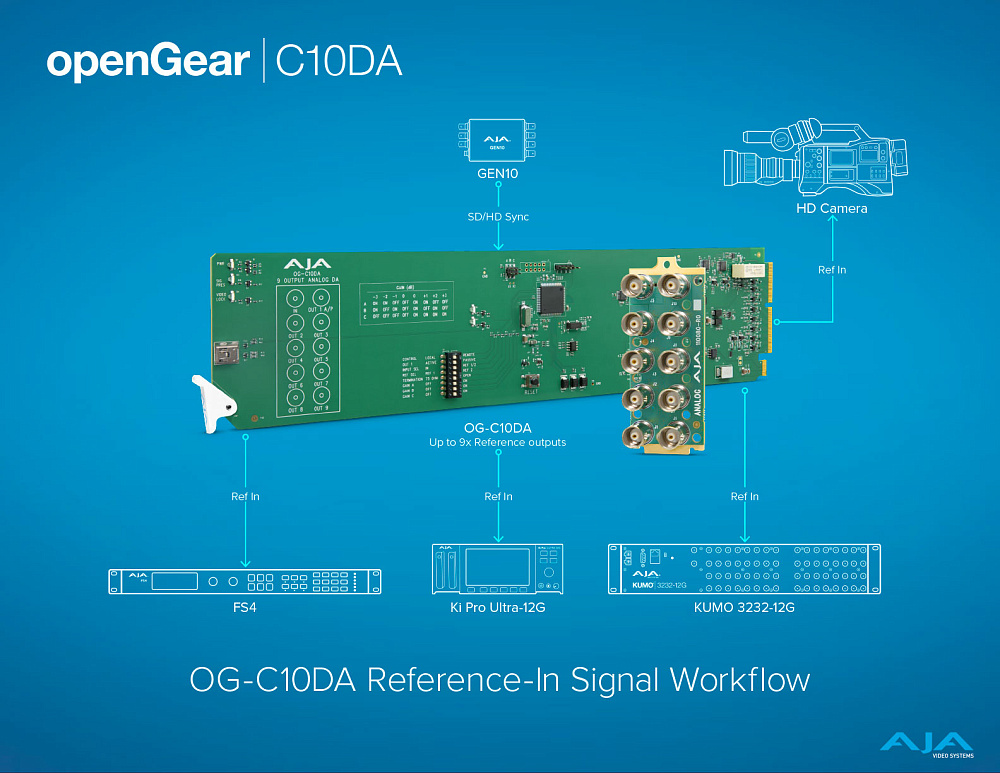

Устройство дебютировало на IBC 2024 и с тех пор заняло свою нишу в линейке AJA. Если сравнивать с компактным настольным собратом — C10DA Mini-Converter, — то функционально они очень близки. Однако форм-фактор openGear решает другую задачу: плотность размещения. В одно 2RU шасси OG-X-FR можно установить до десяти таких карт, получив до 90 выходов опорного сигнала в двух юнитах стойки. При этом каждая карта остается полностью независимой, со своим питанием, конфигурацией и мониторингом. А если блок питания шасси выйдет из строя, опциональный резервный источник подхватит нагрузку без перерыва в работе. Для вещательных аппаратных и передвижных станций, где каждый сантиметр пространства на счету, такое решение — не роскошь, а необходимость.

Если говорить о том, с какими сигналами работает OG-C10DA, то здесь инженеры AJA сознательно не стали ограничивать его одной лишь «синхронизационной» ролью. Карта одинаково хорошо справляется с композитным аналоговым видео в форматах NTSC и PAL, двухуровневыми (bi-level) и трехуровневыми (tri-level) сигналами синхронизации. Более того, она может работать с AES3-id — цифровым небалансным аудио — и даже с линейным временным кодом (LTC). На практике это означает, что один и тот же тип карт можно использовать для распределения референсного сигнала, для раздачи аналогового видео на мониторы в аппаратной и для маршрутизации временного кода между устройствами. Унификация — это не только удобство, но и сокращение склада запасных частей.

Отдельного разговора заслуживает качество сигнала на выходе. В дешевых распределителях при подключении большого количества нагрузок сигнал может «проседать», терять четкость, накапливать фазовые искажения. OG-C10DA спроектирован так, чтобы этого не происходило. Полоса пропускания от 0 до 6 МГц с неравномерностью не более плюс-минус 0,1 дБ гарантирует, что даже на максимальной частоте сигнал сохранит свою форму. Дифференциальное усиление — 0,15%, дифференциальная фаза — 0,1 градуса, и эти параметры не зависят от количества подключенных нагрузок. Развязка между выходами превышает 40 дБ, что исключает взаимное влияние устройств. А регулируемый коэффициент усиления с семью предустановленными уровнями (от минус 3 до плюс 3 дБ с шагом 1 дБ) позволяет компенсировать потери на длинных кабельных линиях. Если вы тянете референсный сигнал через всю студию, эта функция становится не просто полезной, а критически важной.

Входной каскад у OG-C10DA дифференциальный, с возможностью выбора источника сигнала. По умолчанию используется внешний BNC-вход на задней панели, но можно переключиться на один из двух референсных входов самого openGear-шасси (Frame Ref 1 или Frame Ref 2). Это удобно, когда все карты в шасси должны получать один и тот же опорный сигнал без прокладки дополнительных кабелей. Вход можно терминировать на 75 Ом или оставить нетерминированным — выбор осуществляется через DIP-переключатели на самой карте или через программное обеспечение Ross DashBoard.

Управление OG-C10DA построено на сочетании аппаратных и программных инструментов. На карте расположены DIP-переключатели, которые позволяют настроить режим петлевого выхода (активный или пассивный), выбрать источник входного сигнала, включить или выключить терминатор и установить коэффициент усиления. Это базовый, но абсолютно надежный способ: один раз выставил — и забыл. Для централизованного администрирования большого парка карт используется программное обеспечение Ross DashBoard, доступное на Windows, macOS и Linux. Через него можно удаленно контролировать состояние каждой карты, менять настройки и обновлять конфигурацию. Всё взаимодействие идет по Ethernet-подключению openGear-шасси, без необходимости в отдельных COM-портах или USB-кабелях.

Вопрос надежности в случае с распределительным усилителем стоит особенно остро, потому что через него может проходить опорный сигнал для всей студии. Выход из строя этой карты приведет к рассинхронизации десятков устройств. Поэтому OG-C10DA поддерживает горячую замену (hot-swappable): вы можете вытащить карту из шасси и вставить новую, не выключая питания и не прерывая работу остальных карт. Светодиодный индикатор на передней панели сигнализирует о наличии входного сигнала, позволяя быстро диагностировать проблему. А пятилетняя гарантия AJA на всю линейку openGear говорит о серьезной уверенности производителя в своем продукте.

С точки зрения совместимости OG-C10DA работает с шасси OG-X-FR, OG-3-FR и DFR-8321, поддерживающими стандарт openGear. Карта занимает два слота. Потребляемая мощность — всего 6,75 Вт, что позволяет заполнить шасси полностью, не опасаясь перегрузки блока питания. Вес составляет около 0,3 кг. Диапазон рабочих температур — от 0 до 40 градусов Цельсия, при хранении — от минус 40 до плюс 60.

Если подводить итог, OG-C10DA — это не просто «еще один распределительный усилитель», а узкоспециализированный инструмент для построения надежной и гибкой инфраструктуры синхронизации. Он не пытается быть всем сразу, но в своей нише делает работу безупречно. Для студий, передвижных станций и любых объектов, где критична стабильность опорного сигнала, эта карта становится тем самым «незаметным героем», который работает годами без единого сбоя. Приобрести AJA OG-C10DA можно в магазине vismedia.ru.
