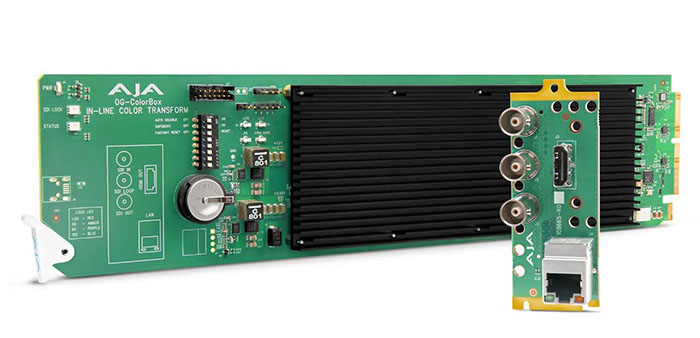

Плата цветового управления AJA OG-ColorBox

В современном телевещании и live-продакшене управление цветом давно перестало быть прерогативой только постпродакшена. С приходом HDR, Wide Color Gamut и необходимостью одновременной выдачи контента в SDR и HDR, реальная цветокоррекция и конвертация «на лету» стали обязательным требованием. Именно здесь на сцену выходит AJA OG-ColorBox — high-performance плата цветового управления в популярном формате openGear, которая переносит мощь проверенного ColorBox в плотное, стандартизированное шасси. Это не просто конвертер, а полноценный инструмент для цветовых трансформаций, способный в реальном времени обрабатывать сигналы 4K/UltraHD с задержкой менее половины видеостроки. Он создан для broadcast-инженеров, технических директоров и колористов, работающих на живых мероприятиях, в студиях и на съёмочных площадках, где критична каждая миллисекунда.

OG-ColorBox дебютировал на IBC 2024 и стал логическим развитием настольного ColorBox, получившего признание за свои алгоритмические и LUT-преобразования. Главное отличие — форм-фактор openGear, который позволяет устанавливать до десяти таких карт в одно 2RU шасси с резервированным питанием. Это кардинально меняет экономику и плотность: десять независимых каналов обработки 4K в двух юнитах стойки — показатель, ранее недостижимый без громоздких серверных решений. При этом каждая карта остаётся независимой, со своим сетевым подключением и управлением, что упрощает диагностику и замену.

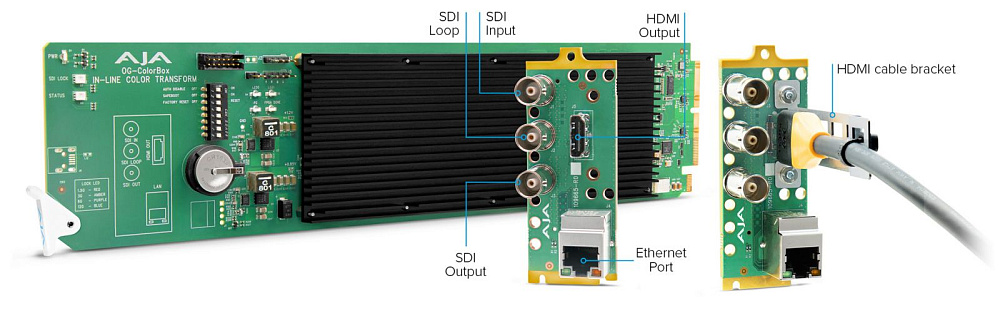

Одним из ключевых вопросов при выборе такого устройства является совместимость с форматами. OG-ColorBox принимает по одному кабелю 12G-SDI сигналы вплоть до 4K/UltraHD 60p с 10-битным цветом 4:2:2 или до 4:4:4 12-бит на 30p. На выходе — основной 12G-SDI, а также отдельный HDMI 2.0 для локального мониторинга. Все аудиоданные (16 каналов SDI, 8 каналов HDMI) и ANC-метаданные проходят насквозь без изменений, что позволяет встраивать OG-ColorBox в существующий тракт без нарушения целостности сигнала. А сквозной SDI-выход (loop-through) даёт возможность параллельно отправить исходный сигнал на другое устройство.

Сердцем платы является 33-точечный 3D LUT-процессор с тетраэдральной интерполяцией, вокруг которого построен конвейер AJA Color Pipeline из семи узлов обработки: четыре 1D LUT, две 3x3 матрицы и один 3D LUT, плюс наложение (Overlay). Каждый узел может быть сконфигурирован как статический, динамический, ProcAmp или RGB Color Corrector. Поддерживаются индустриальные форматы LUT: .cube, .spi3d, .3dl, .clf и .ctf, без необходимости конвертации в проприетарный формат. Для колористов и DIT-специалистов предусмотрена динамическая загрузка LUT через сторонние приложения — Pomfort Livegrade Pro/Studio, Assimilate Live Looks и QTAKE Video Assist.

Но OG-ColorBox не ограничивается только лишь пользовательскими LUT. Плата включает шесть цветовых пайплайнов: AJA Color (бесплатный, с полным доступом ко всем узлам), NBCU LUTs (набор LUT для HDR/SDR конвертации, разработанный NBCUniversal), ACES (полноценная поддержка ACES Metadata File с обработкой через OpenColorIO), а также три лицензируемых пайплайна — Colorfront Engine, BBC HLG LUTs и ORION-CONVERT. Последний заслуживает особого упоминания: ORION-CONVERT использует уникальный подход с плавающей точкой для получения «доступа к цветам между цветами», обеспечивая пиксельно-точные трансформации и round-tripping там, где сохранение точности цвета критически важно.

Встроенный Frame Store — ещё одна функция, которая часто оказывается востребованной на практике. OG-ColorBox может захватывать до 4K/UltraHD кадр как 16-битный .tiff файл и сохранять его локально или на подключённый компьютер. Это позволяет мгновенно зафиксировать референсное изображение для последующего сравнения или передачи в постпродакшен. Генератор тестовых шаблонов с четырнадцатью встроенными паттернами помогает при калибровке мониторов и проверке целостности тракта. Функция наложения (Overlay) позволяет выводить поверх изображения пользовательский текст, загруженные графические элементы, линии кадрирования, а также информацию о входном и выходном сигнале и конфигурации пайплайна. Это особенно полезно для технического мониторинга и документирования.

Что касается управления, здесь AJA применила подход, который упрощает жизнь системным интеграторам. Плата поддерживает REST API для интеграции в сторонние системы управления, веб-интерфейс для конфигурации и мониторинга с предпросмотром видео, а также протокол Ross DashBoard для централизованного администрирования парка openGear-устройств. Контроллеры от Cyanview и Skaarhoj позволяют управлять несколькими OG-ColorBox одновременно с помощью тактильных ручек — сценарий, востребованный на крупных живых мероприятиях. Для управления через openGear frame плата использует Ethernet-подключение, IP-конфигурация выполняется через DashBoard.

Совместимость с форматами openGear также продумана: плата занимает два слота в шасси и совместима с фреймами OG-X-FR и OG-3-FR. Энергопотребление составляет 19 Вт, что позволяет устанавливать до десяти карт в одно шасси без риска перегрузки блока питания. При этом само шасси openGear предлагает опциональное резервированное питание — для критически важных применений, где отказ даже одного канала недопустим. AJA предоставляет на плату пятилетнюю гарантию, что является стандартом для всей линейки компании и хорошим показателем уверенности производителя в своём продукте.

Кому в первую очередь нужен OG-ColorBox? Прежде всего, это обширный круг специалистов, работающих с HDR-контентом в реальном времени. Если вам необходимо конвертировать SDR-сигналы с камер в HDR для выдачи в эфир, преобразовывать HDR в SDR для мониторинга или записи, применять творческие LUT на лету, управлять ACES-пайплайном или обеспечивать единый цветовой мастер-показ для HDR и SDR одновременно — OG-ColorBox создан именно для этого. Устройство уже используется такими компаниями, как Camera Corps и Cromorama, а УЕФА сертифицировала ColorBox как одобренное производственное решение для футбольных трансляций.

Корпус карты выполнен в стандартном для openGear форм-факторе и весит около 300 граммов. Задняя плата ввода-вывода, включающая разъёмы SDI и HDMI, поставляется в комплекте. Присутствует уникальный кронштейн для фиксации HDMI-кабеля, предотвращающий случайное отключение при вибрациях и транспортировке. Плата рассчитана на работу при температурах от 0 до 40 °C и может храниться в диапазоне от -40 до +60 °C.
