Видеомикшер Datavideo SE-4000MU

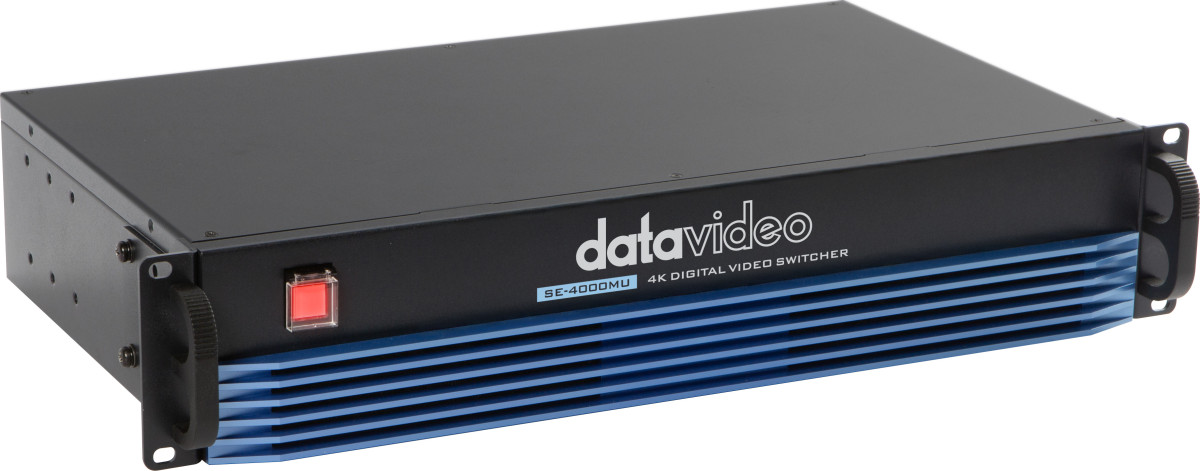

В современном профессиональном видеопроизводстве, особенно в сфере прямых трансляций, студийного вещания и крупных мероприятий, всё большее значение приобретает гибкость построения систем и возможность централизованного управления оборудованием. Традиционные видеомикшеры с интегрированной панелью управления, хотя и удобны для оператора, не всегда оптимальны для монтажа в аппаратных стойках, передвижных телевизионных станциях (ПТС) или автоматизированных комплексах, где пространство ограничено, а управление должно осуществляться удалённо. В таких условиях предпочтение отдаётся устройствам с раздельной архитектурой, где основной процессорный блок размещается в стойке, а управление осуществляется через сеть или внешние контроллеры. Datavideo SE-4000MU — это именно такое решение: профессиональный 4K видеомикшер в формате Master Unit (базовый блок без панели управления), предназначенный для установки в 19-дюймовую стойку и полностью управляемый удалённо по сети Ethernet. Модель является частью флагманской 4000-й серии Datavideo и предлагает все возможности полноценного 12-канального 4K-микшера, но в форм-факторе, оптимизированном для централизованных аппаратных и систем с дистанционным управлением.

В основе SE-4000MU лежит мощный 12-канальный видео-движок, способный обрабатывать сигналы в формате Ultra HD 4K с глубокой цветопередачей. Устройство поддерживает два режима работы, которые выбираются в зависимости от производственных задач. В 8-канальном режиме все активные входы обеспечивают полноценную обработку UHD 4K с частотой кадров 50 или 60p, что идеально подходит для динамичных событий — спортивных трансляций, концертов, репортажей с интенсивным движением, где важна максимальная плавность и детализация. При обновлении прошивки до версии 1.46 и выше микшер переходит в 12-канальный режим, позволяя использовать до двенадцати активных источников одновременно с частотой кадров 25 или 30p — это оптимальное решение для студийной работы, ток-шоу, дискуссий и программ с большим количеством камер. Такая двухрежимная архитектура позволяет адаптировать микшер под разные форматы производства без замены оборудования, что делает SE-4000MU универсальным инструментом для самых разных студийных и эфирных применений.

Микшер оснащён двенадцатью физическими видеовходами: восемь портов 12G-SDI и четыре порта HDMI 2.0. Входы 12G-SDI обеспечивают передачу сигнала 4K по коаксиальным кабелям длиной до 90 метров, что позволяет размещать камеры на значительном удалении от аппаратной — критично для стадионов, концертных площадок и крупных конференц-залов. HDMI 2.0 обеспечивает совместимость с современными камерами, компьютерами и медиаплеерами, а также поддерживает передачу сигнала RGB 4:4:4 с глубиной цвета 8 или 10 бит для максимальной точности цветопередачи. Каждый из двенадцати входов оснащён встроенным масштабатором (скейлером), который автоматически согласует разрешение и частоту кадров любого подключённого источника — от SD до 4K UHD — с форматом работы микшера. Это избавляет от необходимости использовать внешние конвертеры и упрощает интеграцию оборудования разных поколений и производителей. Обработка видеосигнала осуществляется в формате 10-бит 4:2:2 для SDI-входов, что гарантирует высокое качество изображения с достаточным цветовым разрешением для последующей цветокоррекции, а для HDMI-входов доступен также режим RGB 4:4:4 с разрядностью 8 или 10 бит.

На выходе SE-4000MU предлагает семь видеопортов: четыре 12G-SDI и три HDMI. Все выходы являются программируемыми и могут быть назначены на любой из доступных сигналов: программный выход (PGM), предварительный просмотр (PVW), PGM с наложением DSK, чистый PGM (без наложений), мультиэкран (Multiview) с одновременным отображением всех входных источников и выходных сигналов, а также прямой мониторинг любого из двенадцати входов. Четыре выхода 12G-SDI могут использоваться как полноценные PGM-выходы для подачи сигнала на разные записывающие устройства, передатчики или мониторы, что особенно ценно при одновременной трансляции на несколько платформ или в разные пункты приёма. Выход HDMI для мультиэкрана позволяет оператору видеть все входы, предварительный и программный выходы на одном мониторе, что значительно упрощает управление и снижает утомляемость при длительной работе. Система поддерживает широкий спектр видеоформатов: от 3840×2160p с частотами 60, 59.94, 50, 30 и 25 кадров в секунду до 1080p и 1080i в стандартных частотах, что обеспечивает совместимость с подавляющим большинством профессионального оборудования.

Встроенный движок обработки видео предлагает набор инструментов, сравнимый с возможностями профессиональных студийных систем. Четыре независимых канала Upstream Keyer (USK) поддерживают Chroma Key (хромакей по зелёному или синему фону), Luma Key (ключинг по яркости) и Linear Key (линейный ключ с альфа-каналом), что позволяет создавать сложные виртуальные студии, накладывать графику и анимированные элементы непосредственно на этапе производства. 10-битная обработка хромакея обеспечивает чистый край даже при сложных деталях — волосах, прозрачных объектах, быстром движении — и даёт реалистичную интеграцию ведущего в виртуальное пространство. Два канала Downstream Keyer (DSK) предназначены для наложения титров, логотипов, бегущих строк и другой графики поверх готовой программы, при этом поддерживается как Lumakey, так и Linear Key с отдельными сигналами Key и Fill. Два независимых канала «картинка в картинке» (PiP) позволяют отображать дополнительное окно с любым источником поверх основного изображения с настройкой размера, положения, прозрачности и рамки — это незаменимая функция для презентаций, спортивных трансляций с повторами и новостных программ с одновременным показом нескольких сюжетов. Встроенные виртуальные студии включают 10 предустановленных наборов с 4 настраиваемыми углами камеры (всего 40 готовых сцен), а также возможность сохранения до 40 пользовательских наборов, что позволяет оперативно создавать профессиональные фоны без использования внешних графических систем. В арсенале переходов — Cut, Mix, более 32 шаблонов Wipe с настраиваемой рамкой (расширяемых до 64), FTB (затухание в чёрный) и Stinger-эффекты с анимированными графическими элементами, позволяющие создавать динамичные и зрелищные переходы между сценами. Для оперативного использования доступны 250 слотов для статичных изображений (стоп-кадров) в 4K-разрешении и 125 слотов для сохранения пользовательских пресетов (User Preset), включающих полный набор настроек — выбор активных источников, параметры ключей, наложения и переходов.

Аудиочасть SE-4000MU реализована на высоком профессиональном уровне и включает 9-канальный встроенный микшер. Четыре балансных входа XLR позволяют подключать внешние микрофоны, аудиоинтерфейсы или микшерные пульты, а два балансных выхода XLR обеспечивают подачу итогового звука на усилители, рекордеры или трансляционное оборудование. Каждый аудиоканал может быть синхронизирован с видео с помощью регулируемой задержки до 16 полей или 8 кадров на канал, что позволяет точно согласовать звук и изображение при использовании внешних источников с различной задержкой. Микширование осуществляется в цифровом домене с высоким качеством, все уровни управляются через веб-интерфейс или внешний контроллер. Встроенная поддержка внешней синхронизации через вход Ref In (BNC, Black Burst / Tri-Level) и выход Ref Out позволяет синхронизировать SE-4000MU с другим студийным оборудованием, включая камеры и видеорекордеры, что особенно важно в многокамерных системах с несколькими источниками сигнала.

Управление SE-4000MU полностью осуществляется удалённо через сеть Ethernet с использованием протокола DVIP (Datavideo Internet Protocol). Встроенный веб-интерфейс предоставляет доступ ко всем функциям микшера — переключению источников, настройке переходов, управлению ключами, регулировке аудио, загрузке логотипов и статичных изображений, сохранению и вызову пресетов — без необходимости подключения физической панели управления. Это делает SE-4000MU идеальным решением для аппаратных стоек, где пространство ограничено, а также для полностью автоматизированных систем, где переключение может осуществляться по расписанию или по командам из внешних систем управления. Для интеграции с внешними контроллерами предусмотрен также последовательный порт RS-232 на разъёме D-sub 25-pin. Благодаря поддержке сетевого управления, SE-4000MU легко интегрируется в экосистему Datavideo, обеспечивая бесшовную синхронизацию с PTZ-камерами, рекордерами HDR, кодировщиками NVS и другим оборудованием через единый интерфейс управления. Конструкция микшера выполнена в стандартном 19-дюймовом корпусе высотой 2U с габаритами 432 × 250 × 88 мм и весом около 6 кг, что позволяет легко устанавливать его в аппаратные стойки и передвижные телевизионные станции. Питание осуществляется от сети 110–240 В, 50/60 Гц, максимальная потребляемая мощность составляет всего 42 Вт, что обеспечивает энергоэффективность и низкое тепловыделение.

SE-4000MU отлично сочетается с другими продуктами Datavideo, обеспечивая построение законченных студийных систем. Среди совместимых устройств — PTZ-камеры серии PTC↗ с управлением через DVIP, профессиональные рекордеры серии HDR↗ для записи 4K-сигнала, а также кодировщики и коммутационное оборудование, позволяющие строить распределённые системы производства и трансляции. Для удалённого управления и мониторинга рекомендуется использовать программное обеспечение Datavideo DVIP Control, позволяющее централизованно управлять всеми устройствами в сети. При необходимости расширения системы или организации рабочего места оператора можно использовать управляющую панель Visioncontrol-100↗, которая обеспечивает полный физический контроль над микшером и интегрируется с SE-4000MU через сеть. Благодаря поддержке стандартных протоколов управления, SE-4000MU легко интегрируется в системы сторонних производителей, что делает его универсальным инструментом для самых разных студийных и эфирных применений — от небольших локальных студий до крупных вещательных комплексов.
