Усилитель-распределитель LES DS-214HV

В системах видеонаблюдения, студийного вещания, телевизионного производства и профессионального видеомонтажа аналоговое композитное видео остаётся востребованным форматом благодаря своей простоте, совместимости с большим количеством устройств и надёжности. Стандарты PAL, SECAM, black burst, tri-level, а также современные форматы высокой чёткости AHD (аналоговый HD) широко применяются в системах охраны, на спортивных аренах, в учебных заведениях и на производственных объектах. При построении распределённых систем часто возникает необходимость подать один видеосигнал одновременно на несколько мониторов, видеорегистраторов, видеомикшеров, систем обработки или анализаторов сигнала. При этом крайне важно сохранить качество сигнала без искажений, потерь уровня и ухудшения частотных характеристик на всех выходах. LES DS-214HV — это широкополосный усилитель-распределитель аналоговых композитных видеосигналов, разработанный для работы с широким спектром форматов — от традиционных телевизионных стандартов до аналогового видео высокой чёткости AHD. Благодаря полосе пропускания не менее 65 МГц, устройство обеспечивает качественную передачу сигналов с минимальными искажениями даже на высоких частотах, характерных для AHD-форматов, что делает его незаменимым инструментом для современных систем видеонаблюдения и студийного оборудования.

Усилитель-распределитель DS-214HV может работать в двух режимах, переключаемых двухпозиционным переключателем на передней панели. В первом режиме устройство функционирует как два независимых распределителя 1 вход на 4 выхода. При этом сигнал со входа IN1 подаётся на выходы 1–4, а сигнал со входа IN2 — на выходы 5–8. Это позволяет одновременно распределять два разных видеосигнала на разные группы потребителей, что особенно удобно в системах, где требуется раздельное обслуживание, например, разных мониторных зон или разных технических помещений. Во втором режиме устройство работает как один распределитель 1 вход на 8 выходов, при этом внешний сигнал необходимо подавать только на вход IN2. Такая архитектура делает усилитель-распределитель универсальным решением как для небольших систем с двумя независимыми источниками, так и для систем, где требуется раздать один сигнал на большое количество потребителей — например, при организации видеотрансляции на несколько мониторов в конференц-зале или при распределении сигнала с одной камеры на несколько видеорегистраторов.

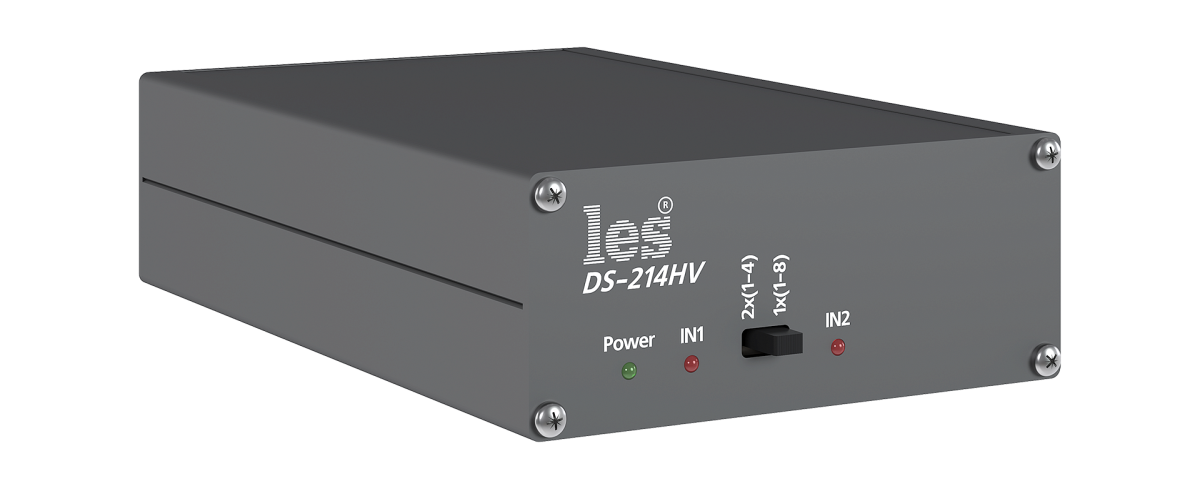

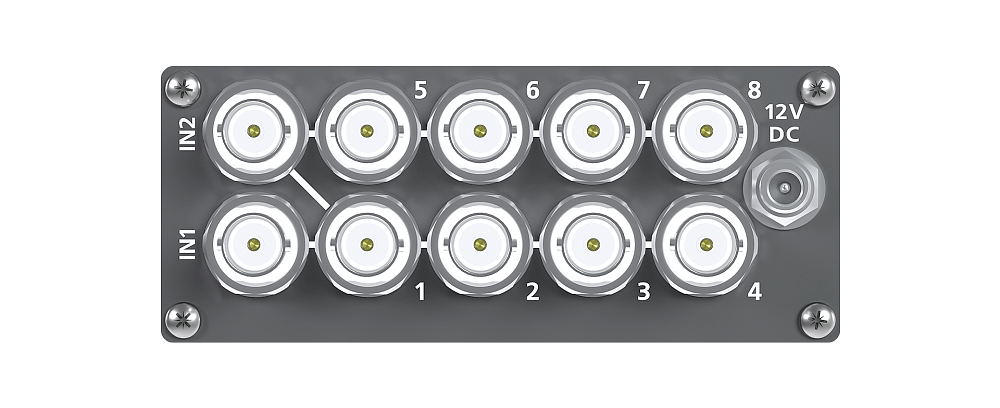

Входы и выходы устройства выполнены на разъёмах BNC с сопротивлением 75 Ом ± 0,8 Ом, что обеспечивает правильное согласование с коаксиальными кабелями и входными цепями приёмников. Номинальный размах входного сигнала составляет 1,0 В (размах от пика до пика), максимально допустимый размах — 1,5 В, что позволяет работать с сигналами как от профессиональных видеокамер, так и от недорогих камер видеонаблюдения с разным уровнем выходного сигнала. Номинальный коэффициент передачи составляет 1,0 ± 1%, что гарантирует минимальные потери уровня сигнала при прохождении через устройство и идентичность сигнала на всех выходах. Неравномерность амплитудно-частотной характеристики в диапазоне от 20 Гц до 10 МГц не превышает ±0,1 дБ, что обеспечивает прозрачную передачу как низкочастотных компонентов видеосигнала (синхроимпульсы, кадровые синхросигналы), так и высокочастотных (детали изображения, цветовая поднесущая). Ширина полосы пропускания по уровню –3 дБ составляет не менее 65 МГц, что полностью перекрывает требования для всех современных аналоговых форматов, включая AHD 1080p, и гарантирует сохранение чёткости и детализации изображения на всех выходах. Постоянное смещение на выходе при номинальном уровне входного сигнала не превышает ±15 мВ, что исключает сдвиг уровня чёрного и искажение цветопередачи.

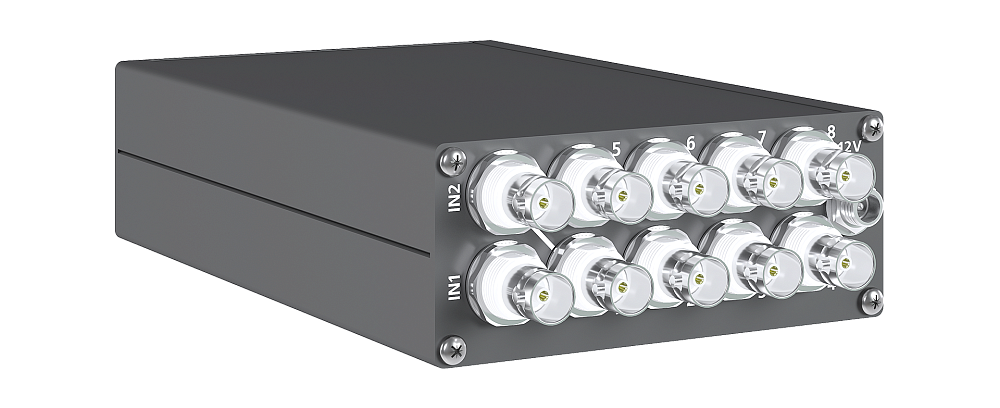

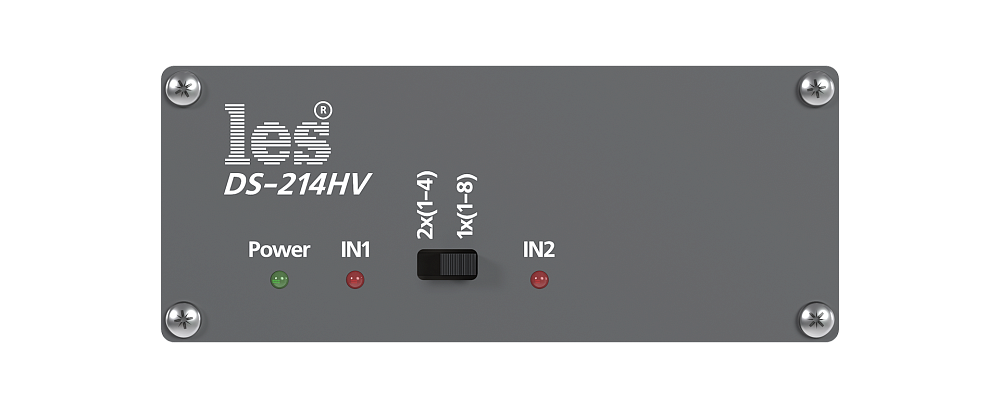

Для контроля наличия входного сигнала на передней панели установлены два светодиодных индикатора: «IN1» и «IN2». При отсутствии сигнала на соответствующем входе индикатор загорается красным цветом, что позволяет оперативно обнаружить обрыв кабеля, неисправность источника или неправильное подключение. Индикатор «Power» показывает наличие напряжения питания, что облегчает диагностику системы. Устройство не требует дополнительной настройки или калибровки — после подачи питания и выбора режима работы переключателем оно автоматически начинает распределять сигнал на все выходы. Такая простота эксплуатации делает его идеальным выбором для систем, где важна надёжность, минимальное время ввода в эксплуатацию и отсутствие необходимости в квалифицированном обслуживании. В случае изменения конфигурации системы достаточно просто переключить режим работы и перекоммутировать кабели — никаких внутренних регулировок не требуется.

Усилитель-распределитель выполнен в компактном металлическом корпусе размерами 103 × 42 × 164 мм (ширина, высота, глубина). Вес устройства составляет всего 0,6 кг, что позволяет легко разместить его даже в ограниченном пространстве — на рабочем столе, в монтажном шкафу, в переносном кейсе или в составе мобильной системы быстрого развёртывания. Металлический корпус обеспечивает надёжное экранирование от внешних электромагнитных помех и механическую защиту внутренних компонентов. При необходимости устройство может быть закреплено на вертикальной или горизонтальной поверхности с помощью монтажных кронштейнов (приобретаются отдельно или изготавливаются самостоятельно), что расширяет возможности его установки в различных условиях эксплуатации. Питание осуществляется от внешнего блока питания постоянного тока 12 В, максимальный ток потребления составляет 0,5 А, а потребляемая мощность — не более 5 Вт. Низкое энергопотребление позволяет использовать устройство в системах с ограниченным энергоснабжением, а также подключать его к источникам бесперебойного питания небольшой мощности. Разъём питания — стандартный DC jack 5,5×2,1 мм (тип POWER jack), широко распространённый в профессиональном оборудовании и совместимый с большинством стандартных блоков питания. В комплект поставки входит внешний блок питания 12 В DC, что позволяет сразу начать использование устройства без необходимости приобретения дополнительных компонентов. Диапазон рабочих температур составляет от +5 до +40 °C, относительная влажность — не более 80%, что соответствует условиям большинства технических помещений, серверных, студий и монтажных комнат.

Усилитель-распределитель DS-214HV идеально подходит для использования в составе профессиональных видеосистем совместно с другим оборудованием бренда LES. Он может принимать сигналы с генераторов синхросигналов DG-08LTB↗, формирующих black burst и tri-level, и распределять их на несколько устройств, использующих внешнюю синхронизацию — видеомикшеры, системы синхронизации камер, генераторы тестовых сигналов. В системах видеонаблюдения устройство может принимать сигнал с одной камеры и раздавать его на несколько видеорегистраторов, мониторов охраны и систем видеоаналитики одновременно. Для распределения цифровых SDI-сигналов в тех же системах может применяться усилитель-распределитель SDI DS-15HD-10↗, который обеспечивает коррекцию кабеля до 300 метров для SD-сигналов. Для работы с композитным видео и AHD именно DS-214HV является оптимальным выбором благодаря широкой полосе пропускания и двум режимам работы. В составе комплексных систем видео- и аудиораспределения устройство может работать совместно с усилителями-распределителями аудиосигналов DS-1013SF-P2↗ и DS-214ASTM↗, обеспечивая синхронную передачу видео и звука на множество потребителей. При необходимости встраивания аудио в SDI-поток используется эмбеддер/де-эмбеддер DS-2144HDASB↗, а для преобразования аналогового аудио в цифровые сети Dante — аудиопорт DME-18ASD-10P↗. Благодаря компактным размерам, широкой полосе пропускания, двум режимам работы и простоте эксплуатации, DS-214HV станет универсальным и надёжным решением для задач распределения аналогового видеосигнала в любых профессиональных системах — от небольших студий до крупных комплексов видеонаблюдения и вещательных центров.
