Усилитель-распределитель LES DS-15HD-10

В современном телевизионном вещании и видеопроизводстве сигналы SDI (Serial Digital Interface) остаются основным стандартом для передачи некомпрессированного видео и аудио на расстояния до сотен метров. Однако при распределении одного источника сигнала на несколько потребителей — видеомикшеров, мониторов, систем записи, передатчиков или анализаторов — возникает необходимость в усилении и восстановлении сигнала для компенсации потерь в кабельных трассах. LES DS-15HD-10 — это усилитель-распределитель, предназначенный для передачи сигналов HD/SD SDI от одного источника к пяти потребителям с минимальными искажениями. Устройство обеспечивает коррекцию входного кабеля длиной до 300 метров для SD SDI и до 180 метров для HD SDI, а также восстановление несущей частоты входного сигнала, что гарантирует стабильную работу даже при значительных потерях в линии.

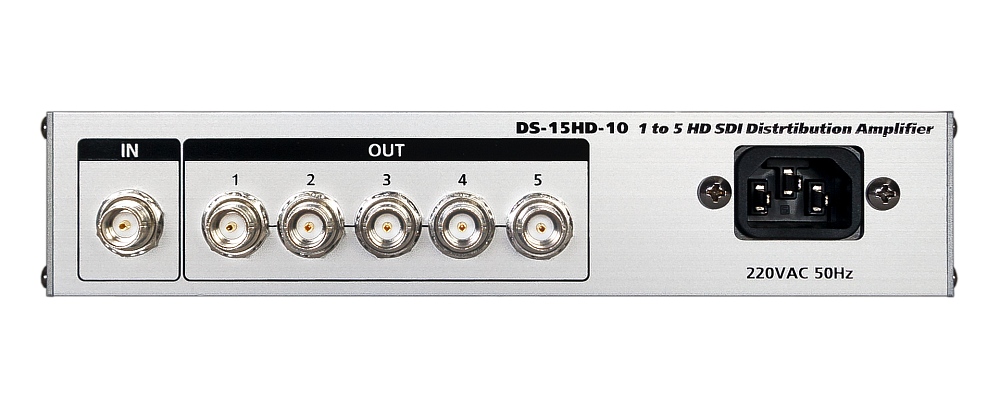

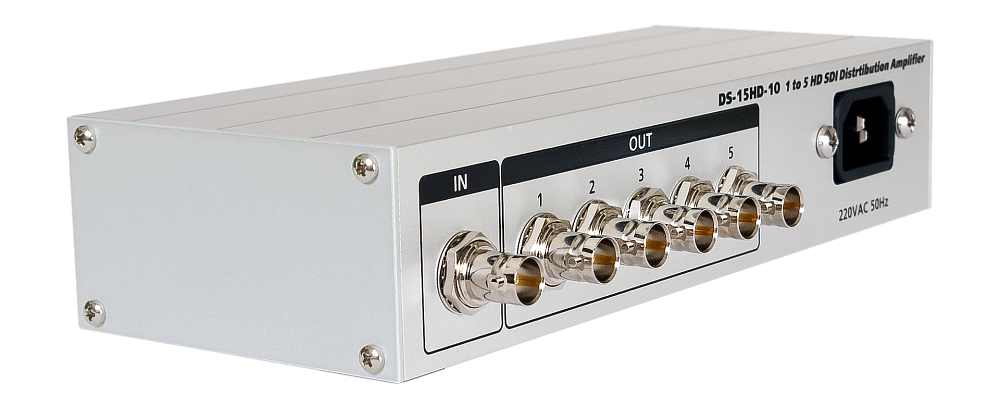

Усилитель-распределитель DS-15HD-10 принимает сигнал SDI на входной разъём BNC и выдаёт пять идентичных копий на выходные разъёмы BNC, расположенные на задней панели. Все выходы имеют несимметричную, неинвертирующую структуру с общим заземлением и выходным сопротивлением 75 Ом, что обеспечивает согласование с кабелями и приёмниками. Максимальный размах выходного сигнала составляет 800 мВ, что соответствует требованиям стандарта SDI. Входной каскад имеет высокую чувствительность: размах входного сигнала может составлять от 80 мВ до 1,1 В, а скорость входного потока — от 270 до 1485 Мбит/с. Это позволяет работать с сигналами как стандартной чёткости (SD SDI), так и высокой чёткости (HD SDI) вплоть до формата 1080p/60. Входное сопротивление составляет 75 Ом с допуском ±0,7 Ом, что гарантирует точное согласование с кабелем.

Важной особенностью устройства является наличие автоматической коррекции кабеля и восстановления несущей. Входной эквалайзер компенсирует частотные потери в коаксиальном кабеле, восстанавливая фронты импульсов и уменьшая джиттер. Благодаря этому, даже при использовании длинных кабельных линий (до 300 м для SDI и до 180 м для HD SDI с кабелем типа Belden 1694A) сигнал на выходах остаётся стабильным и соответствует стандартам по джиттеру. Выходной джиттер при минимальной длине кабеля не превышает 0,05 UI, что значительно ниже допустимого значения 0,8 UI на входе, и гарантирует высокое качество сигнала для последующих устройств.

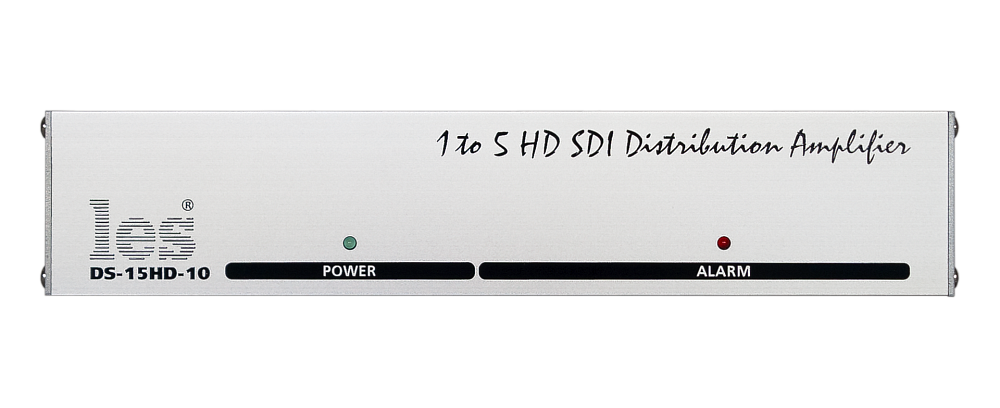

Для оперативного контроля состояния тракта на передней панели установлены два светодиодных индикатора. Индикатор «POWER» зелёным цветом сигнализирует о наличии напряжения питания. Индикатор «ALARM» загорается красным при отсутствии входного сигнала, что позволяет быстро обнаружить обрыв кабеля или неисправность источника. Это особенно полезно в системах круглосуточного вещания, где критично оперативное выявление проблем. Устройство не имеет регулировок и не требует настройки — после подключения питания оно автоматически переходит в рабочий режим, что упрощает монтаж и эксплуатацию.

Питание усилителя-распределителя осуществляется от сети переменного тока напряжением от 100 до 250 В с частотой от 50 до 400 Гц, что делает его совместимым с большинством источников питания, включая UPS и генераторы. Потребляемая мощность не превышает 10 Вт, что позволяет использовать устройство в стойках с ограниченным энергопотреблением. На задней панели расположен стандартный разъём IEC C14 для подключения сетевого шнура, а третий провод шнура питания используется для защитного заземления корпуса, что обязательно для профессионального оборудования.

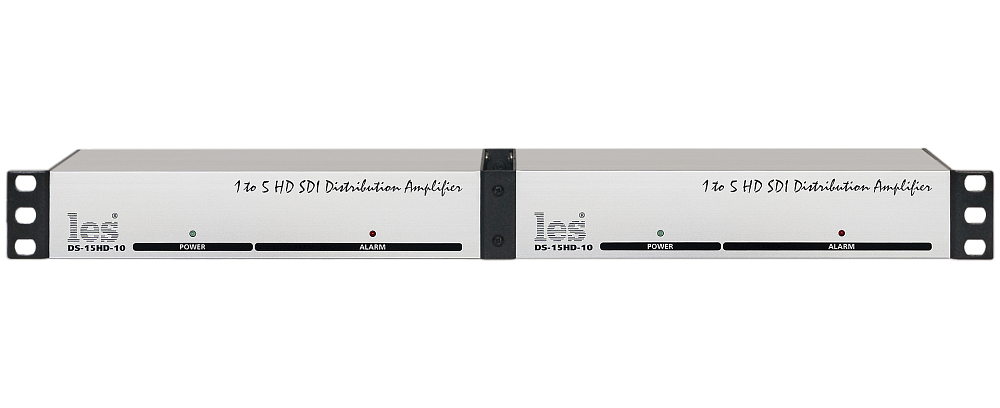

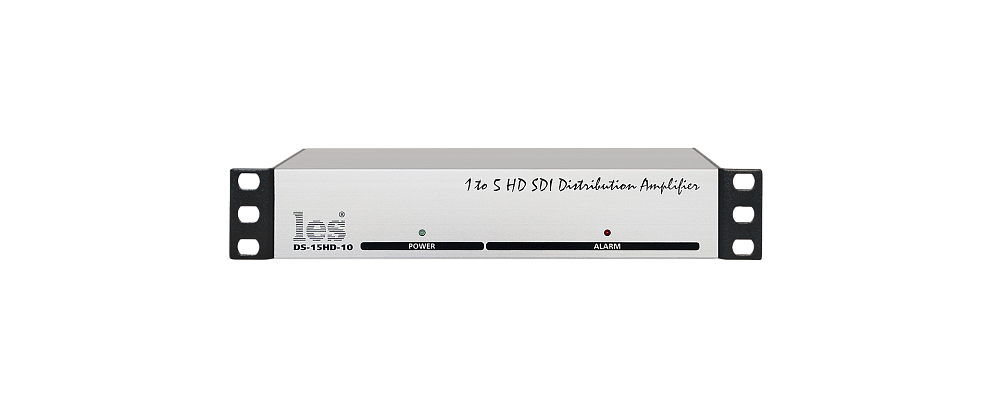

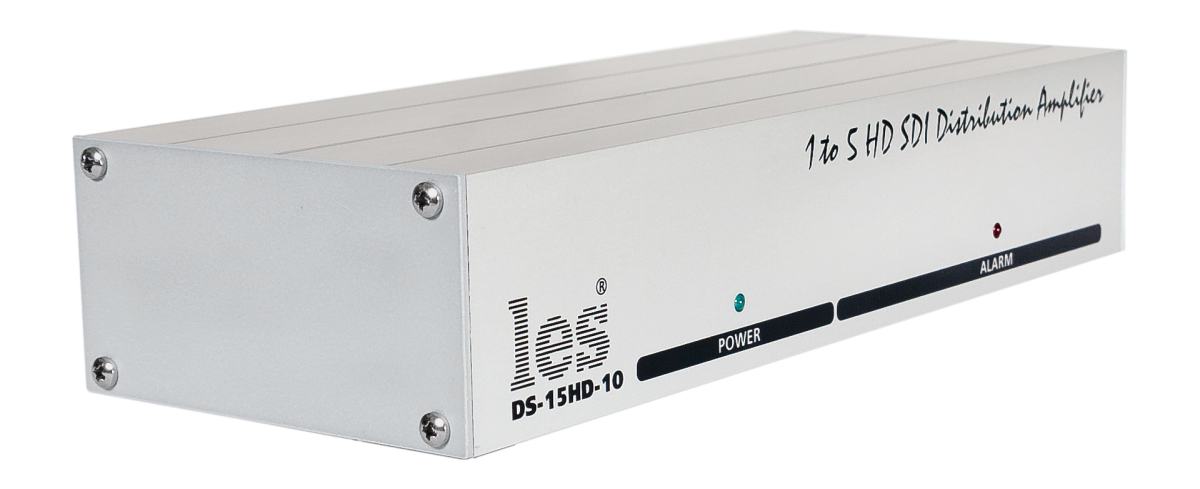

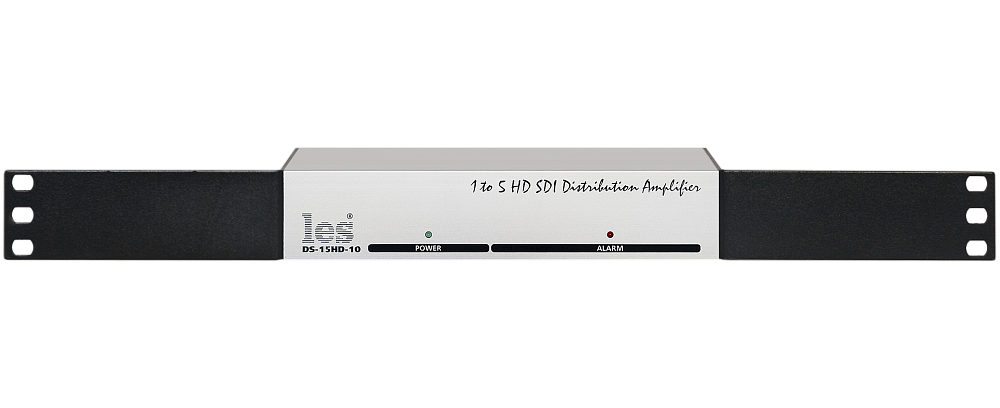

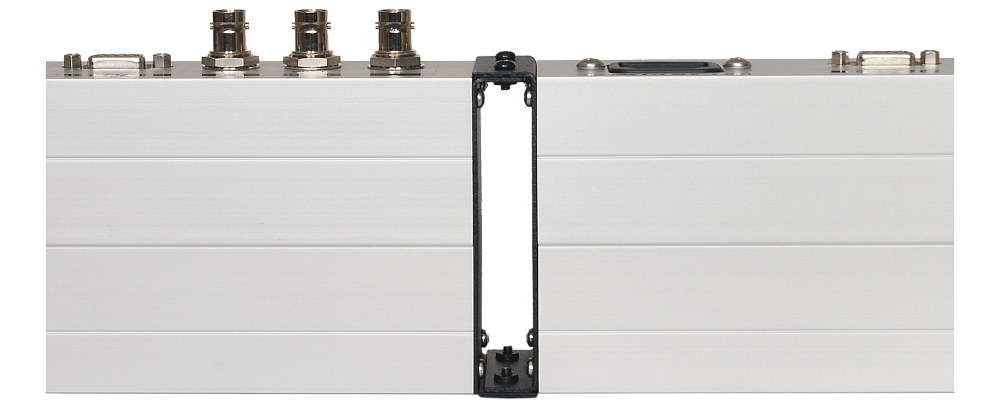

Усилитель-распределитель DS-15HD-10 выполнен в компактном металлическом корпусе размерами 212 × 44 × 86 мм (без учёта разъёмов и крепёжных элементов). Устройство поставляется в настольном исполнении, но может быть укомплектовано боковыми уголками для установки в приборную стойку шириной 10 или 19 дюймов, а также в парном исполнении для монтажа двух устройств в одной стойке (см. варианты исполнения). При установке в стойку производитель рекомендует использовать полку или направляющие, чтобы избежать деформации корпуса и разъёмов из-за веса кабелей. Диапазон рабочих температур составляет от +5 до +40 °C, что соответствует условиям большинства технических помещений. Масса устройства не указана в документации, однако благодаря компактным размерам и металлическому корпусу оно отличается надёжностью и долговечностью.

Усилитель-распределитель DS-15HD-10 идеально подходит для использования в составе профессиональных видеосистем совместно с другим оборудованием бренда LES. Он может принимать сигнал с генераторов синхросигналов DG-08LTB↗ и распределять его на несколько устройств, использующих сигналы синхронизации, или работать в паре с коммутаторами и микшерами, требующими множественных копий одного видеоисточника. Для распределения аудиосигналов в системе могут использоваться усилители-распределители DS-1013SF-P2↗ или трансформаторные сплиттеры DS-109ASTM↗. Для интеграции аудио в IP-сети применяется аудиопорт DME-18ASD-10P↗, а для систем комментирования — пульты AR-212ASM↗ и AR-214ASM↗. Благодаря встроенной коррекции кабеля и восстановлению сигнала, DS-15HD-10 обеспечивает надёжную и качественную раздачу SDI-сигналов даже в сложных условиях монтажа с длинными линиями.
