Усилитель-распределитель LES DS-118DT

В современных профессиональных аудиосистемах всё чаще возникает необходимость интеграции цифровых сетей передачи звука (Dante/AES67) с традиционным аналоговым оборудованием. При этом часто требуется не просто преобразование сигнала, а его микширование и распределение на несколько потребителей — например, при организации трансляций, озвучивании конференц-залов или построении систем комментирования на спортивных аренах. LES DS-118DT — это компактный усилитель-распределитель, который объединяет в себе функции микшера двух сигналов (одного канала Dante и аналогового линейного сигнала) и распределителя полученной суммы на восемь симметричных аналоговых выходов. Устройство решает задачу оперативного смешивания цифрового и аналогового аудио с последующей раздачей на множество приёмников, что особенно востребовано в студиях вещания, на концертных площадках и в системах оповещения.

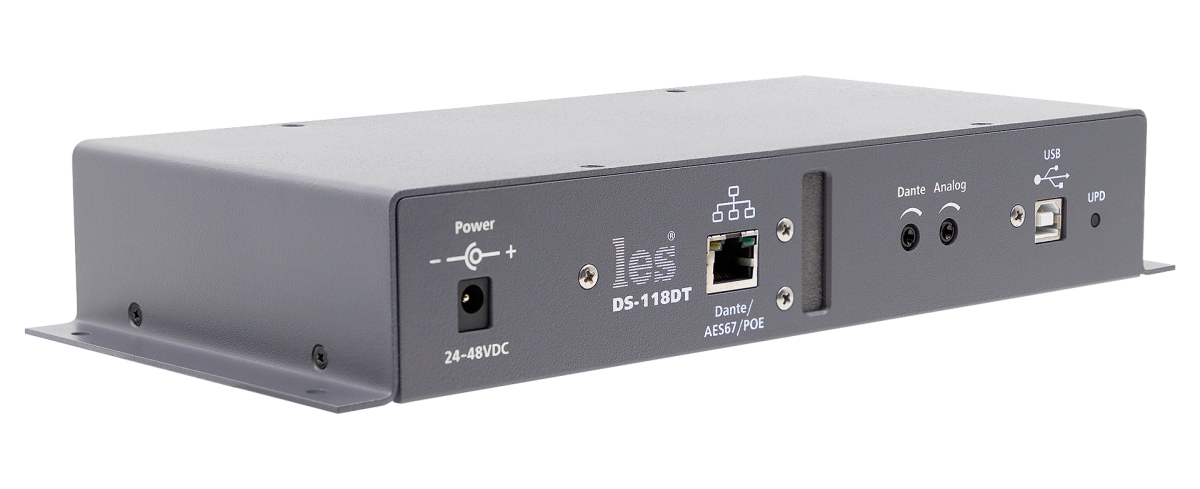

Усилитель-распределитель DS-118DT принимает цифровой аудиосигнал по протоколу Dante через порт Gigabit Ethernet (RJ45) и аналоговый сигнал линейного уровня через разъём XLR (розетка). Из потока Dante устройство всегда выделяет только первый канал — это сделано для упрощения работы в системах, где не требуется маршрутизация множества каналов. В сети Dante устройство идентифицируется как «Audiocom XXXX-YYYY» (уникальный идентификатор указан на корпусе), что позволяет легко находить его в программном обеспечении Dante Controller и назначать источники сигнала. Смешивание цифрового и аналогового сигналов происходит внутри устройства, после чего результирующий сигнал подаётся на все восемь выходов XLR (вилка) одновременно.

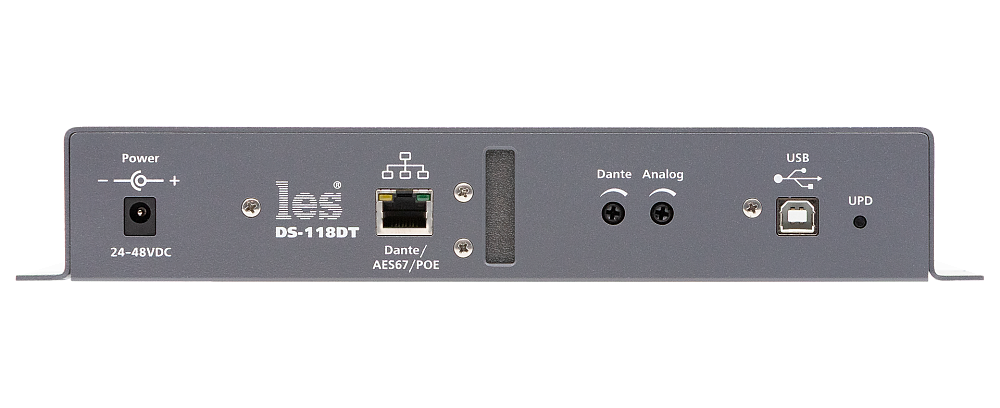

Управление уровнями входных сигналов осуществляется как непосредственно с передней панели, так и удалённо через персональный компьютер. На лицевой панели расположены два потенциометра: «Dante» — для регулировки уровня входного сигнала Dante (диапазон –32…+16 дБ) и «Analog» — для регулировки уровня аналогового сигнала (диапазон –32…+16 дБ). Также на панели присутствует светодиодный индикатор уровня выходного сигнала, который отображает уровень в диапазоне от –32 до +12 дБ (зелёный — до 0 дБ, жёлтый — от 0 до +4 дБ, красный — от +4 до +12 дБ). Это позволяет оперативно контролировать выходной уровень и предотвращать перегрузку. Для дистанционного управления предусмотрен разъём USB типа B, через который компьютер подключается к специализированному программному обеспечению (доступному для скачивания на сайте производителя). Программа полностью дублирует органы управления с передней панели, а также предоставляет дополнительные функции: сохранение и загрузку пресетов настроек, обновление прошивки и сброс к заводским значениям. Все регулировки, выполненные с лицевой панели и из программы, равнозначны — действует последнее использованное значение.

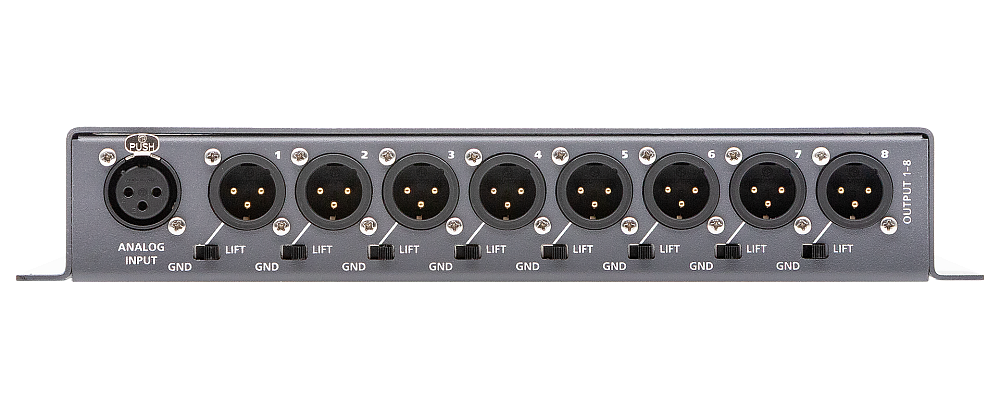

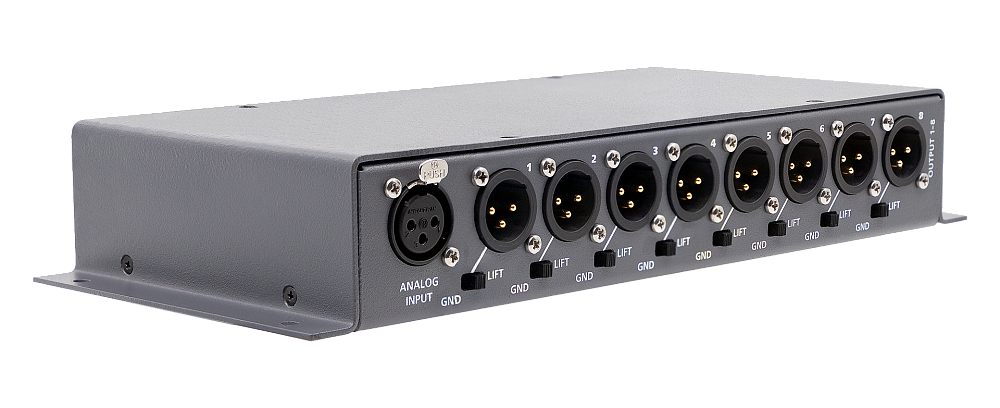

Особого внимания заслуживает выходной тракт устройства. Восемь выходов имеют трансформаторную развязку, что обеспечивает гальваническую изоляцию каждого потребителя от источника и друг от друга. Это позволяет эффективно бороться с земляными петлями и наводками сетевой частоты, которые часто возникают при подключении большого количества оборудования к общей системе заземления. Для каждого из выходов предусмотрен индивидуальный переключатель «GND/Lift» на задней панели: в положении «GND» контакт 1 XLR соединяется с сигнальной землёй, в положении «Lift» — подключается через RC-цепочку (75 Ом, 0,01 мкФ), что позволяет разорвать земляной контур и устранить фоновый гул. Полоса пропускания аналогового тракта составляет от 25 до 20 000 Гц, уровень собственных шумов не превышает –75 дБм, а максимальный уровень выходного сигнала достигает 4,5 В (эффективное значение). Входное сопротивление — 600 Ом, выходное — 50 Ом, что обеспечивает правильное согласование с большинством профессиональных устройств.

Питание усилителя-распределителя может осуществляться двумя способами: по технологии PoE (Power over Ethernet) через порт Dante либо от внешнего источника постоянного напряжения 24–48 В через разъём DC jack 2,1 мм (центральный контакт — положительный, предусмотрена защита от переполюсовки). Потребляемая мощность не превышает 8 Вт, что позволяет использовать устройство даже в условиях ограниченного энергоснабжения. При питании через PoE достаточно одного сетевого кабеля для передачи как аудиоданных, так и электропитания, что значительно упрощает монтаж и снижает количество проводов. Внешний блок питания в комплект поставки не входит, но может быть приобретён отдельно при необходимости.

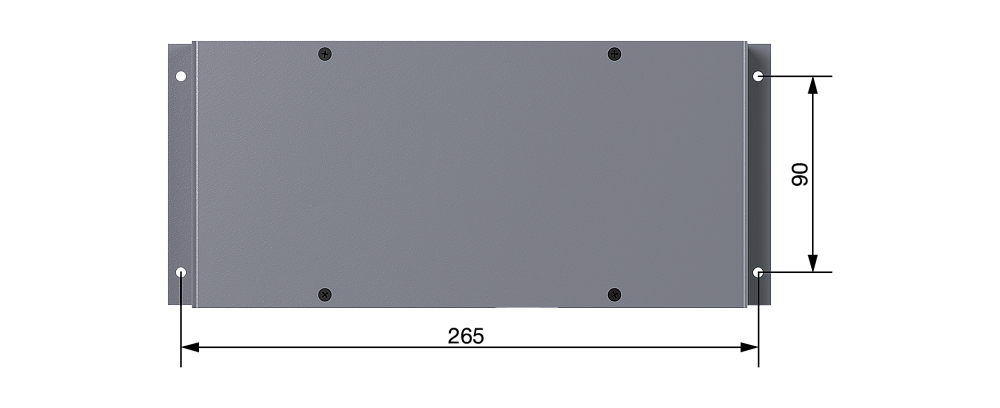

Усилитель-распределитель DS-118DT выполнен в компактном металлическом корпусе размерами 250 × 44 × 120 мм и весом 0,84 кг. По бокам корпуса расположены монтажные уши с крепёжными отверстиями диаметром 4,5 мм, что позволяет устанавливать устройство на любой вертикальной или горизонтальной поверхности — например, под крышкой стола, на стену или в 19-дюймовую стойку с помощью переходных кронштейнов. Такая конструкция делает его идеальным решением для мобильных систем и стационарных установок с ограниченным пространством. Диапазон рабочих температур составляет от +5 до +40 °C, что соответствует условиям большинства технических помещений.

Усилитель-распределитель DS-118DT отлично интегрируется в системы, построенные на оборудовании бренда LES. Например, он может принимать сигнал с пультов комментаторов AR-212ASM↗ и AR-214ASM↗ по сети Dante и смешивать его с аналоговым сигналом от внешнего источника, например, от микрофонного предусилителя или плеера. Полученную сумму можно распределить на несколько мониторных систем, записывающих устройств или трансляционных линий. Для расширения возможностей распределения сигнала может использоваться трансформаторный сплиттер DS-109ASTM↗, а для преобразования Dante в аналоговые сигналы с большим количеством каналов — аудиопорт DME-18ASD-10P↗. Генераторы синхросигналов DG-08LTB↗ и DG-168LTG↗ обеспечивают временную привязку для систем с LTC, а усилители-распределители DS-1013SF-P2↗ могут быть использованы для дополнительного разветвления уже смикшированного сигнала. Благодаря возможности питания PoE, компактным размерам и гибким настройкам, DS-118DT становится незаменимым звеном в современных гибридных аудиосистемах.
