Усилитель-распределитель LES DS-1013SF-P2

В профессиональных звуковых системах, студиях звукозаписи, концертных площадках и телевизионных комплексах часто возникает необходимость распределить один микрофонный или линейный сигнал на несколько потребителей — микшерные пульты, системы мониторинга, записывающие устройства или трансляционные системы. Качественное распределение сигнала с сохранением его уровня и спектральных характеристик требует специализированного оборудования. LES DS-1013SF-P2 — это 10-канальный усилитель-распределитель симметричных аудиосигналов с коэффициентом распределения 1 вход на 3 выхода для каждого канала. Устройство выполнено в одном 19-дюймовом корпусе высотой 3U и предназначено для профессионального применения, где требуется точное и надёжное распределение аналоговых звуковых сигналов.

Усилитель-распределитель DS-1013SF-P2 объединяет в себе десять независимых усилительных каналов, каждый из которых принимает один симметричный аудиосигнал (микрофонного или линейного уровня) и распределяет его на три гальванически развязанных выхода. Такая архитектура позволяет одновременно подавать один и тот же сигнал на три различных устройства без потери качества и без взаимного влияния. Общее количество выходов устройства составляет 30 (10 каналов × 3 выхода), что делает его универсальным решением для крупных студийных и вещательных комплексов.

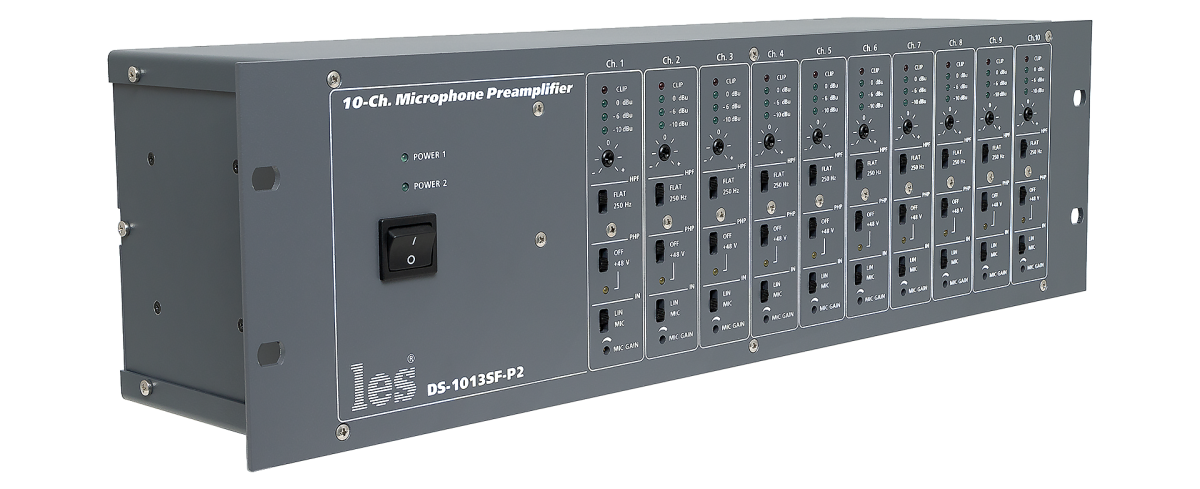

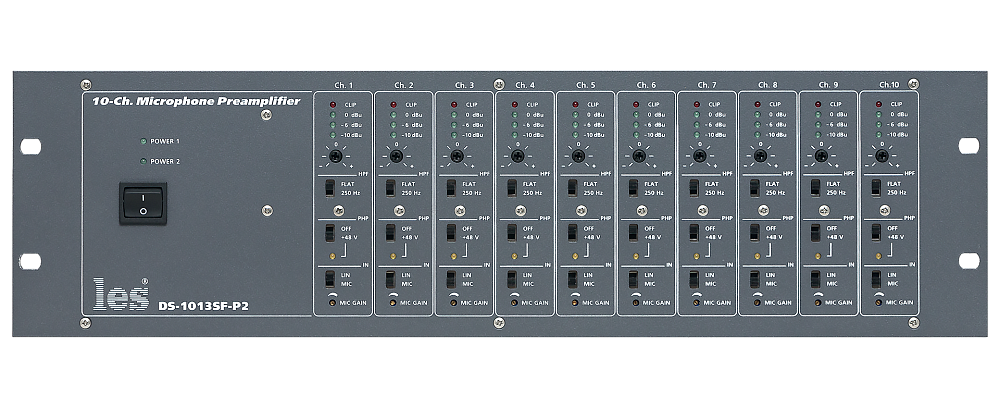

Каждый канал усилителя-распределителя оснащён переключателем чувствительности входа «IN», который позволяет выбирать режим работы: «LINE» для сигналов линейного уровня от –6 до +6 дБм и «MIC» для сигналов микрофонного уровня от –60 до –40 дБм. В режиме «MIC» доступна дополнительная регулировка чувствительности с помощью подстроечного резистора «MIC GAIN» под шлиц, что позволяет точно согласовать уровень сигнала с конкретным микрофоном. Номинальный коэффициент передачи составляет +50 дБ для микрофонного уровня и 0 дБ для линейного уровня.

Для работы с конденсаторными и электретными микрофонами в каждом канале предусмотрен встроенный источник фантомного питания +48 В с отдельным переключателем «PHP» (OFF / +48V). При включении фантомного питания под переключателем загорается жёлтый светодиод, что служит визуальным подтверждением активации. Это позволяет подключать широкий спектр микрофонов без использования внешних блоков питания. Переключатель «HPF» управляет фильтром высоких частот с частотой среза 250 Гц (6 дБ/октаву): в положении «Flat» фильтр отключён, в положении «250Hz» фильтр включён, подавляя низкочастотные помехи, шумы от вибраций и акустического фона.

Контроль уровня сигнала в каждом канале осуществляется с помощью трёх зелёных светодиодных индикаторов, отображающих абсолютный уровень выходного сигнала (квазипиковый режим, 5 мс). Красный светодиод служит индикатором перегрузки — он загорается, когда уровень сигнала достигает +22 дБм, предупреждая о возможности появления искажений. Регулятор «OUTPUT LEVEL» на каждом канале позволяет оперативно корректировать выходной уровень в диапазоне от –15 до +15 дБ, что даёт возможность точно настроить сигнал под входные характеристики каждого подключённого устройства.

Усилитель-распределитель DS-1013SF-P2 имеет высокое качество звукового тракта: коэффициент нелинейных искажений составляет всего 0,02%, а уровень собственных шумов, приведённых ко входу, в рабочей полосе частот не превышает –115 дБм. В микрофонном режиме уровень собственных шумов, приведённых к выходу, составляет не более –65 дБм. Максимально допустимый уровень входного сигнала для микрофонного режима (при номинальном коэффициенте передачи) составляет –28 дБм без искажений. Ширина полосы пропускания по уровню –3 дБ составляет 18–20 000 Гц при отключённом фильтре и 250–20 000 Гц при включённом. Входное сопротивление каждого канала составляет 1500 Ом, выходное — не более 50 Ом, что обеспечивает правильное согласование с большинством профессиональных устройств.

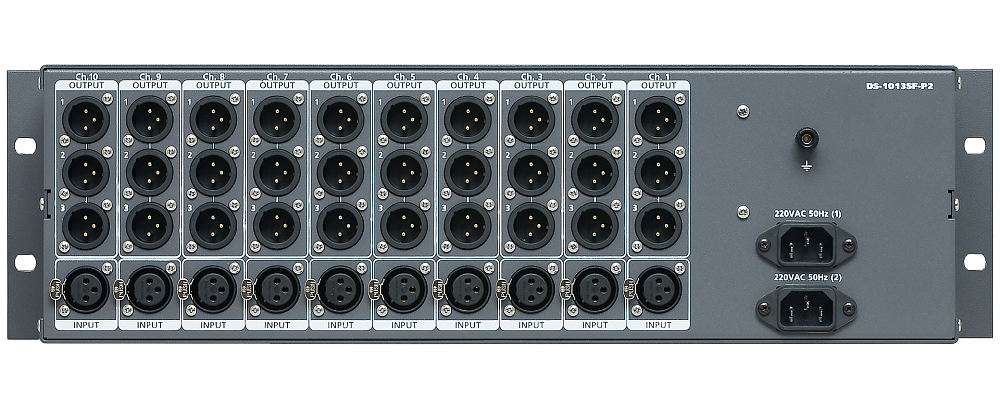

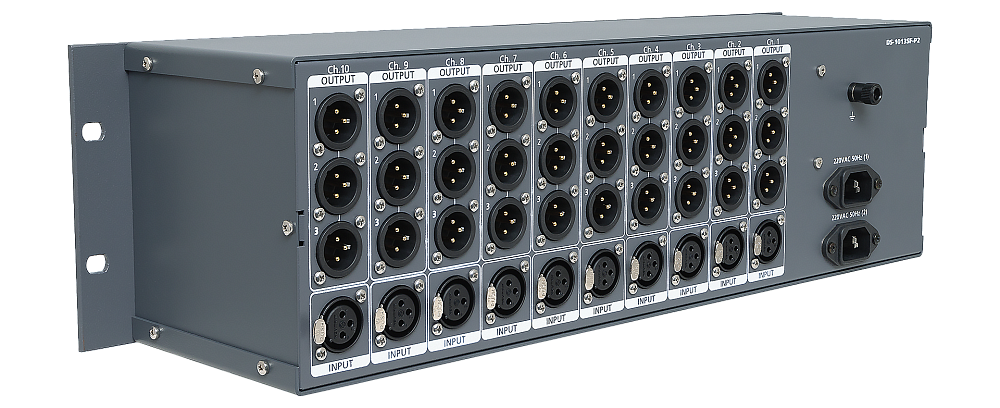

Особое внимание разработчики уделили вопросам заземления. Усилитель имеет два контура заземления: защитная земля (третий провод РЕ сетевого шнура) соединяется с корпусом и контактом №1 выходных разъёмов, а сигнальная земля выведена на отдельную клемму «GND» на задней панели и соединена с контактом №1 входных разъёмов. Для предотвращения появления фонов и наводок рекомендуется соединить клемму сигнального заземления с сигнальной землёй комплекса или с землёй последующего устройства, например микшера. Также не рекомендуется соединять земли самих микрофонов с другими устройствами, связанными с землёй и сетью.

Питание устройства осуществляется от двух независимых встроенных блоков питания, работающих с напряжением 100–240 В переменного тока. Два разъёма IEC C14 позволяют подключать устройство к двум независимым источникам питания для повышения надёжности системы. Потребляемая мощность не превышает 60 Вт. В комплект поставки входят два кабеля питания (Schuko > IEC320 C13). Корпус усилителя выполнен из металла и имеет стандартные габариты для 19-дюймового оборудования: ширина 483 мм, высота 132 мм (3U), глубина 123 мм. Вес устройства составляет 3,9 кг. На передней панели расположены кнопка включения питания и светодиодный индикатор состояния. При установке в стойку производитель рекомендует использовать опорные уголки или полку, избегая крепления только за лицевую панель.

Усилитель-распределитель DS-1013SF-P2 идеально подходит для использования в составе профессиональных аудиосистем совместно с другим оборудованием бренда LES. Для акустического контроля выходных сигналов рекомендуется использовать студийные мониторы AM-11AS↗. При построении систем комментирования на основе пультов AR-212ASM↗ и AR-214ASM↗ усилитель-распределитель позволяет подавать сигналы микрофонов на несколько микшерных пультов или систем записи одновременно. Для подключения к цифровым аудиосетям может использоваться аудиопорт DME-18ASD-10P↗, который конвертирует аналоговые сигналы в формат AES67/Dante.
