Усилитель-распределитель Kramer DA3-24-H

Создание современного пространства для презентаций, переговорной комнаты или учебной аудитории требует не только качественного оборудования, но и грамотной интеграции всех компонентов в единую экосистему. Когда необходимо одновременно управлять множеством видеоисточников, коммутировать сигналы между дисплеями, обеспечивать чистый звук и при этом сохранять простоту эксплуатации для конечного пользователя, на первый план выходит производительность и гибкость центрального устройства. Kramer DA3-24-H — это профессиональный комбинированный прибор, объединяющий функции коммутатора 2×1 и усилителя-распределителя 1:4 для видеосигналов 4K HDR. Устройство разработано для распределения высококачественного видеосигнала на несколько дисплеев одновременно, что делает его незаменимым решением для ритейла, корпоративного сектора, образовательных учреждений, больниц и государственных объектов. При помощи устройства осуществляется выбор входа HDMI или USB-C, эквализация и перетактирование входного сигнала и распределение его на четыре идентичных выхода HDMI.

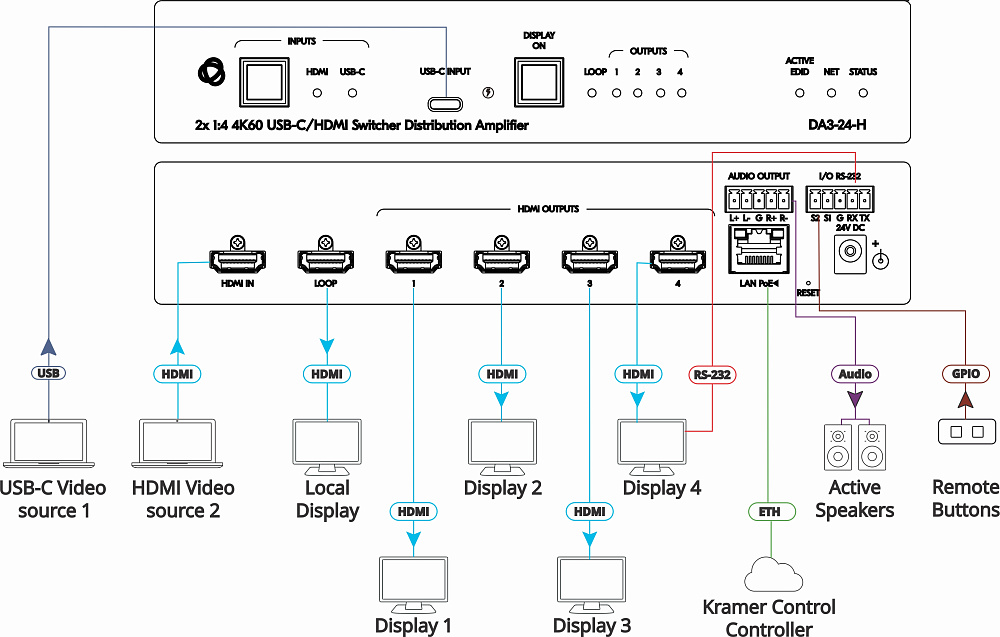

Основу коммутатора составляет гибридная архитектура с одним входом HDMI и одним входом USB-C, которые автоматически или вручную переключаются на четыре идентичных выхода HDMI. Такая конфигурация позволяет подключать как традиционные HDMI-источники, так и современные устройства с интерфейсом USB-C, поддерживающие режим DP Alt Mode. Пропускная способность достигает 18 Гбит/с (по 6 Гбит/с на канал), что гарантирует передачу сигнала без сжатия и потерь. Максимальное разрешение составляет 4K при 60 Гц с цветовой субдискретизацией 4:4:4 и глубиной цвета 24 бита. Поддерживается HDMI 2.0b, HDR10 и HDCP 2.2 (в некоторых источниках указан HDCP 2.3), что обеспечивает совместимость с современными источниками защищённого контента и широкий динамический диапазон.

Ключевой особенностью DA3-24-H является интеллектуальное управление EDID. Пользователь может использовать EDID подключённого дисплея или EDID по умолчанию, а также зафиксировать его в памяти устройства. Предусмотрена возможность принудительного включения поддержки цветового пространства RGB для обеспечения надёжной совместной работы источника видеосигнала и средства отображения. Функция автоматического понижающего масштабирования (down-scaling) позволяет преобразовывать 4K-сигнал в 1080p для дисплеев, не поддерживающих 4K, что гарантирует совместимость и оптимальный просмотр на всех подключённых экранах. Поддерживается управление авторизацией HDCP, что позволяет отключать HDCP-кодирование для передачи незащищённого контента, например, личных клипов или диаграмм, без риска совместимости.

Аудиовозможности устройства включают деэмбедирование аудио из входного сигнала HDMI или USB-C с выводом на аналоговый балансный стереовыход на 5-контактном клеммном блоке. Это позволяет направлять звук на внешнюю аудиосистему параллельно с видеосигналом, что особенно удобно при использовании дисплеев без встроенных динамиков или при необходимости подключения профессионального аудиооборудования. Поддерживается интеллектуальный CEC-медиатор с гибкими возможностями маршрутизации команд управления, что упрощает интеграцию с системами автоматизации и позволяет управлять подключёнными устройствами по шине HDMI.

Управление коммутатором осуществляется через встроенный веб-интерфейс, по протоколу RS-232 (3-контактный клеммный блок) или с помощью команд Kramer Protocol 3000. Предусмотрены порты ввода-вывода (I/O) на 2-контактных клеммных блоках для интеграции с внешними системами управления. Питание устройства может осуществляться как от внешнего адаптера 24 В постоянного тока, так и по технологии PoE (Power over Ethernet) через порт Ethernet (RJ-45), что значительно упрощает монтаж и снижает затраты на кабельную инфраструктуру. Максимальная потребляемая мощность составляет 76 Вт, а максимальная мощность, подаваемая на каждый порт HDMI, — 2,5 Вт. Компактный корпус позволяет установить два прибора в один ряд в стандартную 19-дюймовую аппаратурную стойку (1U) с помощью опционального адаптера.

Области применения DA3-24-H чрезвычайно широки и охватывают практически все сценарии, где требуется распределение высококачественного 4K-сигнала на несколько дисплеев. В ритейле и торговых центрах устройство используется для организации цифровых вывесок (digital signage), трансляции рекламного контента и информирования покупателей на нескольких экранах одновременно. В корпоративных офисах и переговорных комнатах коммутатор позволяет организовать вывод презентации на основной дисплей и дополнительные экраны для участников, а поддержка USB-C упрощает подключение современных ноутбуков. В образовательных учреждениях — школах, университетах, учебных центрах — DA3-24-H применяется для трансляции учебного контента на проекторы и дисплеи в аудиториях, коридорах и фойе.

В медицинских учреждениях устройство используется для отображения информации на постах медсестёр, в конференц-залах и учебных аудиториях, а также для трансляции хирургических операций. В транспортных узлах — аэропортах, вокзалах, метрополитене — коммутатор применяется для информирования пассажиров, отображения расписаний и передачи экстренных сообщений на множество дисплеев одновременно. В спортивных объектах и стадионах DA3-24-H используется для трансляции матчей на экраны в фойе, на трибунах и в VIP-зонах, а также для организации видеоповторов и информирования зрителей.

В диспетчерских и ситуационных центрах устройство применяется для оперативного вывода информации с различных источников на видеостены и рабочие места, а поддержка PoE и централизованного управления упрощает координацию действий. В гостиницах и конференц-отелях DA3-24-H обеспечивает распределение контента из конференц-залов в номера и общественные зоны. В развлекательных комплексах, музеях и выставочных центрах коммутатор используется для создания иммерсивных экспозиций, интерактивных инсталляций и мультимедийных презентаций.

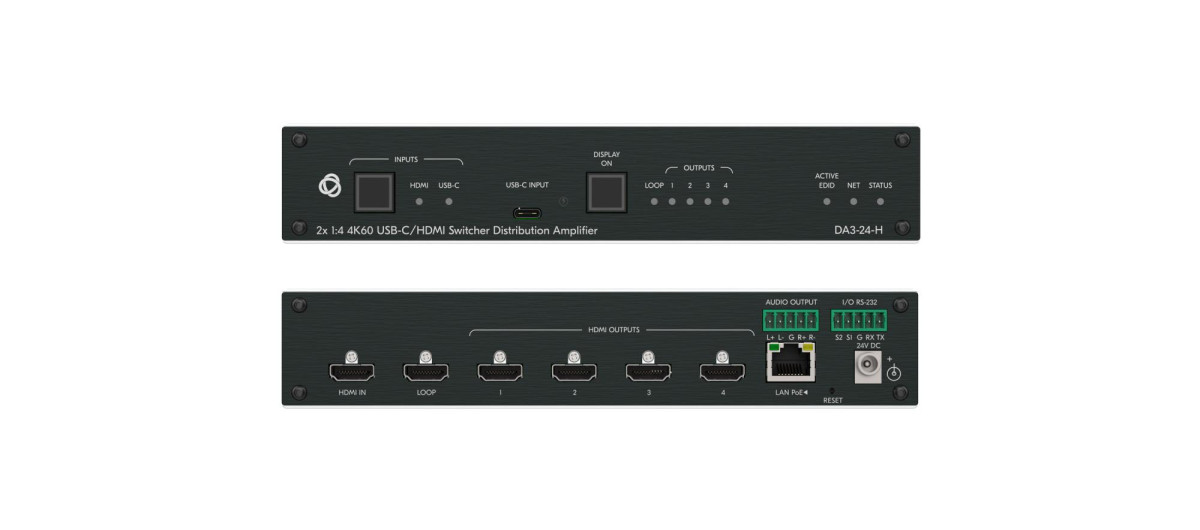

Конструктивно DA3-24-H выполнен в прочном корпусе с пассивным охлаждением, что обеспечивает бесшумную работу. Габаритные размеры устройства составляют 21,46 × 16,30 × 4,36 см, а вес — приблизительно 1,3 кг. Рабочая температура эксплуатации — от 0 до +40 °C, температура хранения — от -40 до +70 °C, влажность — от 10% до 90% без конденсации. Устройство соответствует стандартам безопасности и электромагнитной совместимости, предъявляемым к профессиональному AV-оборудованию, и рассчитано на непрерывную работу в течение длительного времени.

Применение Kramer DA3-24-H особенно актуально для распределения высококачественного 4K-сигнала в ритейле, корпоративных центрах, образовательных учреждениях, больницах и государственных объектах. Устройство позволяет организовать одновременный вывод изображения на несколько дисплеев в торговом зале, конференц-зале или учебной аудитории, обеспечивая при этом совместимость с различными типами источников и приёмников. Благодаря поддержке PoE и компактным размерам, коммутатор легко интегрируется в существующую инфраструктуру и может быть установлен в стеснённых условиях.

Для расширения возможностей системы Kramer DA3-24-H может быть использован в связке с совместимыми коммутаторами Kramer MTX3-88-HSA↗, панелями управления Kramer KT-2015↗ и контроллерами Kramer Control↗. Все компоненты объединяются в единую систему, обеспечивая гибкость и удобство работы на объектах любой сложности.
