Трансформаторный распределитель LES DS-214ASTM-50

В профессиональной звукорежиссуре, студийной записи и концертной деятельности часто возникает необходимость распределить один аудиосигнал на несколько потребителей одновременно — микшерные пульты, системы мониторинга, записывающие устройства, трансляционные линии или анализаторы спектра. При этом критически важно не только сохранить качество сигнала, но и избежать проблем, связанных с земляными петлями, которые приводят к появлению фона сетевой частоты и других наводок. LES DS-214ASTM — это двухканальный трансформаторный распределитель (сплиттер) симметричных звуковых сигналов, предназначенный для передачи аналогового сигнала линейного уровня от двух независимых источников к четырём потребителям каждый. Наличие магнитного экрана и трансформаторной развязки позволяет работать также с сигналами микрофонного уровня, обеспечивая гальваническую изоляцию и высокую помехозащищённость в самых сложных условиях эксплуатации.

Устройство DS-214ASTM построено по схеме два независимых канала, каждый из которых имеет один вход и четыре выхода. Всего распределитель обеспечивает 8 выходов (2 канала × 4 выхода) с использованием высококачественных трансформаторов, которые обеспечивают полную гальваническую развязку между источником и каждым из потребителей. Трансформаторная развязка позволяет разорвать земляной контур (функция «Ground Lift») и изолировать потребителей друг от друга и от источника, предотвращая попадание наводок сетевой частоты и её гармоник в полезный сигнал. Это особенно важно при работе в студиях со сложной топологией заземления, на концертных площадках с большим количеством подключённого оборудования или в системах, где присутствуют значительные разности потенциалов между землями различных устройств.

Каждый из восьми выходных каналов оснащён собственным переключателем «GND/LIFT», позволяющим индивидуально выбирать режим подключения земли. В положении «GND» экран (контакт 1 XLR) соединяется с общим проводом через трансформатор, обеспечивая максимальную помехозащищённость. В положении «LIFT» земляной контур разрывается, и контакт 1 подключается к общему проводу через RC-цепочку (75 Ом / 0,01 мкФ), что позволяет устранить фоновые наводки, вызванные разностью потенциалов земель. Такая гибкость делает распределитель универсальным инструментом для решения проблем с заземлением в любых аудиосистемах.

Каждый канал распределителя оборудован транзитным выходом «Loop-Through», на который сигнал подаётся напрямую с входного разъёма, минуя трансформаторную развязку. Это позволяет каскадировать несколько распределителей, увеличивая общее количество подключаемых потребителей практически без ограничений. Например, при необходимости раздать один сигнал на 8 или 12 устройств можно последовательно соединить два или три сплиттера через транзитные выходы. Такое решение широко востребовано на крупных концертных площадках и в телевизионных комплексах, где требуется обеспечить синхронную подачу сигнала на множество микшерных пультов или мониторных систем.

Особого внимания заслуживает модификация DS-214ASTM-50, в которой установлены дополнительные выходные делители, преобразующие входной линейный уровень (0…+6 дБм) в микрофонный уровень (–50…–45 дБм) на всех выходах. Это позволяет подключать распределитель непосредственно к микрофонным входам микшерных пультов, коммутаторов или систем записи без использования внешних аттенюаторов. Такая конфигурация особенно удобна при работе на сцене, где необходимо раздать сигнал с дистанционного микрофонного предусилителя на несколько мониторных и FOH-микшеров.

Трансформаторная развязка вносит минимальные искажения в сигнал: коэффициент нелинейных искажений при номинальном уровне на частоте 1 кГц составляет не более 0,03%, на частоте 63 Гц — 0,35%, на частоте 31,5 Гц — 1%. Ширина полосы пропускания по уровню –3 дБ — от 20 до 32 000 Гц, что полностью перекрывает слышимый диапазон и обеспечивает прозрачное звучание без потери высоких и низких частот. Коэффициент подавления синфазного сигнала на частоте 50 Гц составляет не менее 86 дБ, что гарантирует эффективное подавление синфазных помех, характерных для длинных кабельных линий.

Важной особенностью работы с трансформаторными распределителями является необходимость правильного согласования выходного сопротивления источника и нагрузки. Ровная амплитудно-частотная характеристика обеспечивается при сопротивлении нагрузки в диапазоне от 150 до 750 Ом. При подключении одного нагруженного выхода коэффициент передачи для модели DS-214ASTM составляет около –2,7 дБ, при всех четырёх нагруженных выходах — –3,5 дБ (при сопротивлении источника 10 Ом). Для модификации DS-214ASTM-50 коэффициент передачи составляет –50 дБ, преобразуя линейный уровень в микрофонный. Эти значения являются нормой для трансформаторных развязок и учитываются при проектировании систем. Также важно, чтобы уровень постоянной составляющей во входном сигнале не превышал 50 мВ, что предотвращает насыщение сердечников трансформаторов и связанные с этим искажения.

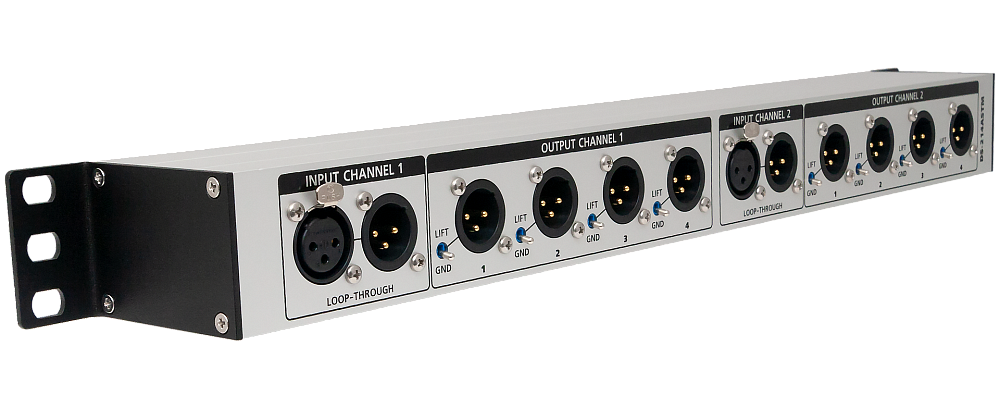

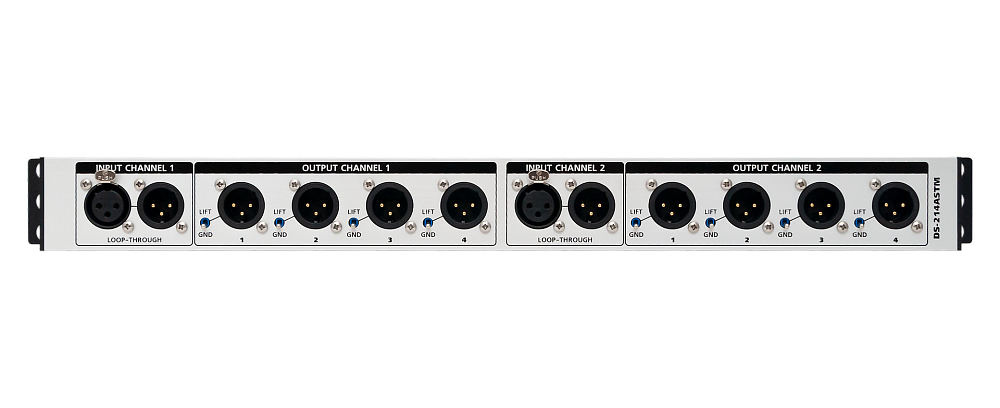

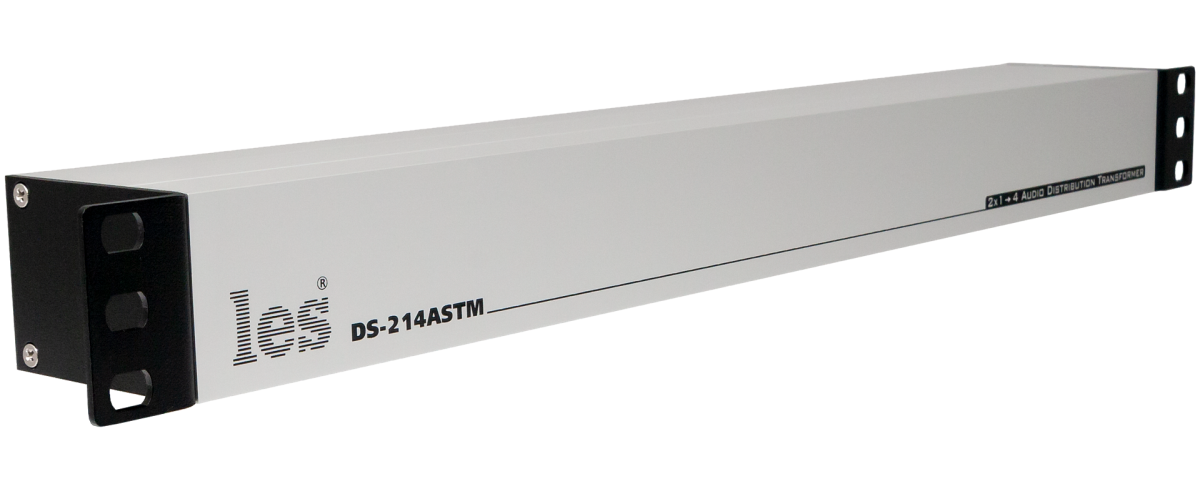

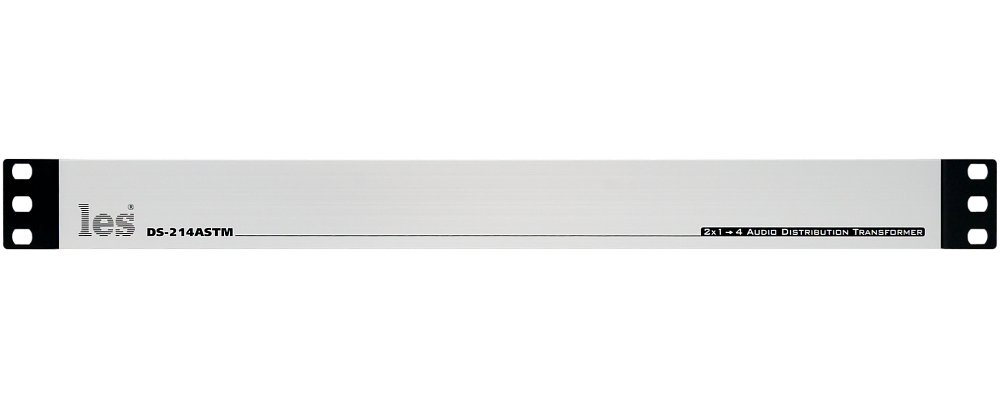

Устройство выполнено в стандартном 19-дюймовом корпусе высотой 1U (44 мм) и глубиной 62 мм, что позволяет компактно разместить его в монтажной стойке. Все коммутационные разъёмы вынесены на заднюю панель: входные разъёмы XLR (розетка) для каждого канала, транзитные выходы XLR (вилка) для каждого канала, восемь выходных разъёмов XLR (вилка) и восемь переключателей «GND/LIFT» (по одному на каждый выход). При установке в стойку производитель рекомендует использовать опорные полки или направляющие, так как крепление только за боковые уголки может привести к деформации корпуса из-за нагрузки от кабелей. Диапазон рабочих температур составляет от –35 до +40 °C, что позволяет эксплуатировать устройство даже в неотапливаемых технических помещениях и на открытых площадках. Распределитель является пассивным устройством и не требует внешнего питания, что упрощает монтаж и повышает надёжность системы.

Трансформаторный распределитель DS-214ASTM идеально подходит для работы в составе профессиональных аудиосистем совместно с другими устройствами бренда LES. Он может использоваться для разветвления сигналов с пультов комментаторов AR-212ASM↗ и AR-214ASM↗ на несколько мониторных систем, для распределения выходов усилителей-распределителей DS-1013SF-P2↗ и DS-118DT↗ на дополнительные микшерные пульты, а также для гальванической развязки цифровых аудиопортов DME-18ASD-10P↗ при подключении к аналоговым устройствам. Для акустического контроля сигналов рекомендуется использовать студийные мониторы AM-11AS↗. Благодаря пассивной конструкции (без питания) и надёжным трансформаторам, распределитель не вносит дополнительных шумов и не требует обслуживания, обеспечивая долговечную и стабильную работу в любых условиях.
