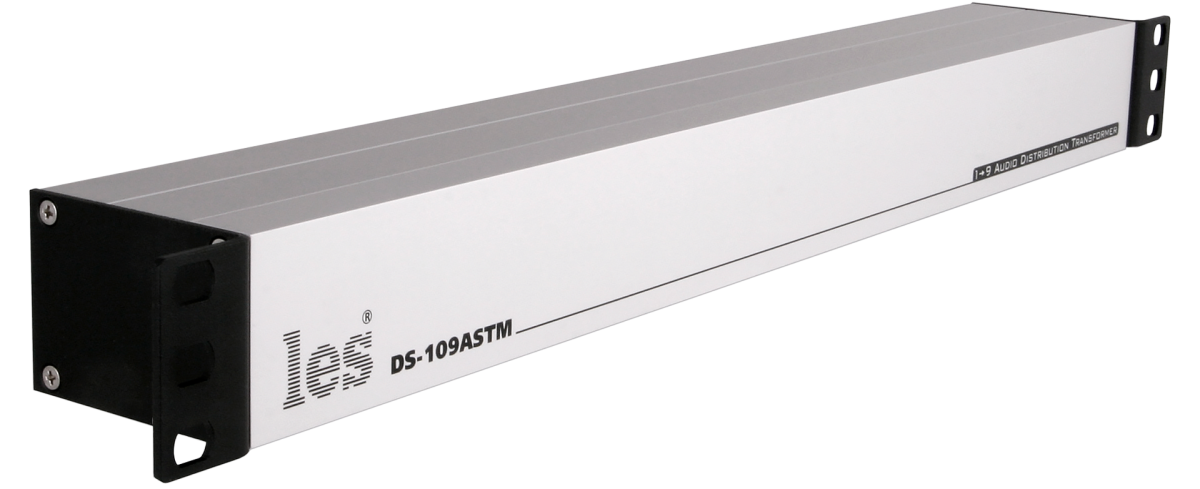

Трансформаторный распределитель LES DS-109ASTM-50

В профессиональной звукорежиссуре, студийной записи и концертной деятельности часто возникает необходимость подать один и тот же аудиосигнал одновременно на несколько устройств — микшерные пульты, системы мониторинга, записывающие комплексы, трансляционные линии или анализаторы спектра. При этом важно не только сохранить качество сигнала, но и избежать проблем, связанных с земляными петлями, которые приводят к появлению фона сетевой частоты и других наводок. LES DS-109ASTM — это трансформаторный распределитель (сплиттер) симметричных звуковых сигналов, предназначенный для передачи аналогового сигнала линейного уровня от одного источника к девяти приёмникам. Наличие электромагнитного экрана и трансформаторной развязки позволяет работать также с сигналами микрофонного уровня, обеспечивая гальваническую изоляцию и высокую помехозащищённость в самых сложных условиях эксплуатации.

Устройство DS-109ASTM построено по схеме один вход — девять выходов с использованием высококачественных трансформаторов, которые обеспечивают полную гальваническую развязку между источником и каждым из потребителей. Трансформаторная развязка позволяет разорвать земляной контур (функция «Ground Lift») и изолировать потребителей друг от друга и от источника, предотвращая попадание наводок сетевой частоты и её гармоник в полезный сигнал. Это особенно важно при работе в студиях со сложной топологией заземления, на концертных площадках с большим количеством подключённого оборудования или в системах, где присутствуют значительные разности потенциалов между землями различных устройств.

Каждый из девяти выходных каналов оснащён собственным переключателем «GND/LIFT», позволяющим индивидуально выбирать режим подключения земли. В положении «GND» экран (контакт 1 XLR) соединяется с общим проводом через трансформатор, обеспечивая максимальную помехозащищённость. В положении «LIFT» земляной контур разрывается, и контакт 1 подключается к общему проводу через RC-цепочку (75 Ом / 0,01 мкФ), что позволяет устранить фоновые наводки, вызванные разностью потенциалов земель. Такая гибкость делает распределитель универсальным инструментом для решения проблем с заземлением в любых аудиосистемах.

Помимо девяти выходов, распределитель оснащён транзитным выходом «Loop-Through», на который сигнал подаётся напрямую с входного разъёма, минуя трансформаторную развязку. Это позволяет каскадировать несколько распределителей, увеличивая общее количество подключаемых потребителей практически без ограничений. Например, при необходимости раздать один сигнал на 18 или 27 устройств можно последовательно соединить два или три сплиттера через транзитные выходы. Такое решение широко востребовано на крупных концертных площадках и в телевизионных комплексах, где требуется обеспечить синхронную подачу сигнала на десятки микшерных пультов или мониторных систем.

Особого внимания заслуживает модификация DS-109ASTM-50, в которой установлены дополнительные выходные делители, преобразующие входной линейный уровень (0…+6 дБм) в микрофонный уровень (–50…–45 дБм) на всех выходах. Это позволяет подключать распределитель непосредственно к микрофонным входам микшерных пультов, коммутаторов или систем записи без использования внешних аттенюаторов. Такая конфигурация особенно удобна при работе на сцене, где необходимо раздать сигнал с дистанционного микрофонного предусилителя на несколько мониторных и FOH-микшеров.

Трансформаторная развязка вносит минимальные искажения в сигнал: коэффициент нелинейных искажений при номинальном уровне на частоте 1 кГц составляет не более 0,03%, на частоте 63 Гц — 0,35%, на частоте 31,5 Гц — 1%. Ширина полосы пропускания по уровню –3 дБ — от 20 до 32 000 Гц, что полностью перекрывает слышимый диапазон и обеспечивает прозрачное звучание без потери высоких и низких частот. Коэффициент подавления синфазного сигнала на частоте 50 Гц составляет не менее 86 дБ, что гарантирует эффективное подавление синфазных помех, характерных для длинных кабельных линий.

Важной особенностью работы с трансформаторными распределителями является необходимость правильного согласования выходного сопротивления источника и нагрузки. Ровная амплитудно-частотная характеристика обеспечивается при сопротивлении нагрузки в диапазоне от 150 до 750 Ом. При подключении одного нагруженного выхода коэффициент передачи составляет около –2,7 дБ, при всех девяти нагруженных выходах — –4,5 дБ (при сопротивлении источника 10 Ом). Эти значения являются нормой для трансформаторных развязок и учитываются при проектировании систем. Также важно, чтобы уровень постоянной составляющей во входном сигнале не превышал 50 мВ, что предотвращает насыщение сердечников трансформаторов и связанные с этим искажения.

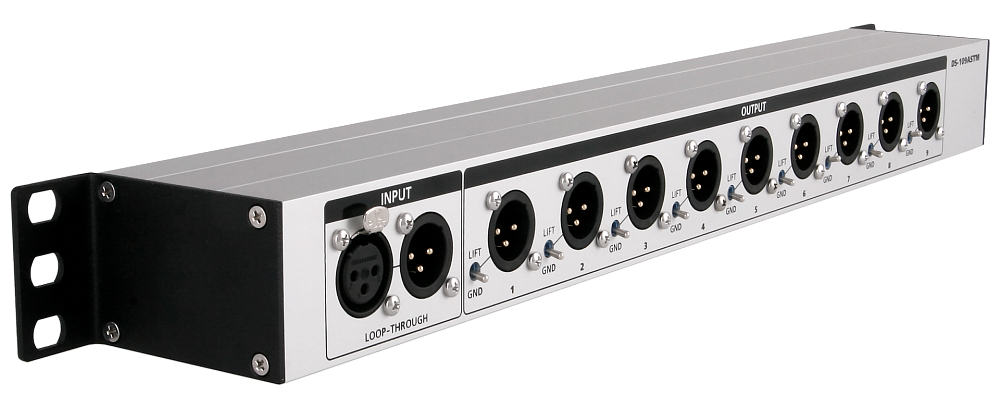

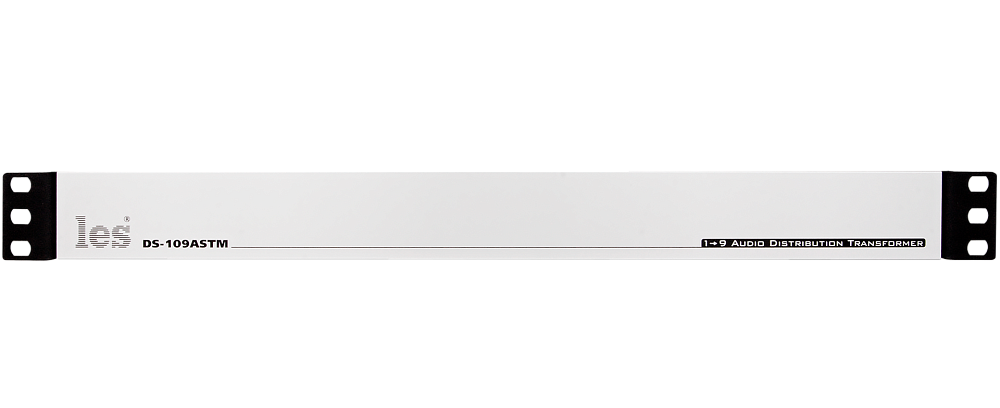

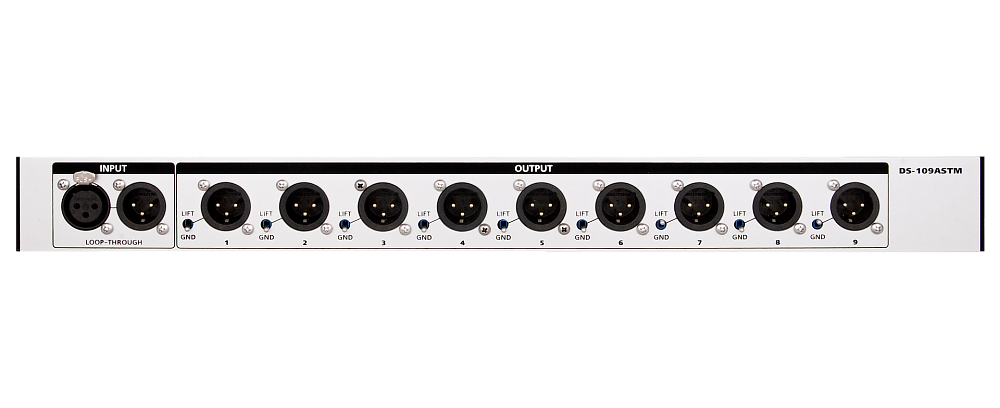

Устройство выполнено в стандартном 19-дюймовом корпусе высотой 1U (44 мм) и глубиной 62 мм, что позволяет компактно разместить его в монтажной стойке. На передней панели расположены только маркировка и индикаторы (при их наличии), вся коммутация вынесена на заднюю панель: входной разъём XLR (розетка), транзитный выход XLR (вилка), девять выходных разъёмов XLR (вилка) и девять переключателей «GND/LIFT». При установке в стойку производитель рекомендует использовать опорные полки или направляющие, так как крепление только за боковые уголки может привести к деформации корпуса из-за нагрузки от кабелей. Диапазон рабочих температур составляет от –35 до +40 °C, что позволяет эксплуатировать устройство даже в неотапливаемых технических помещениях и на открытых площадках.

Трансформаторный распределитель DS-109ASTM идеально подходит для работы в составе профессиональных аудиосистем совместно с другими устройствами бренда LES. Он может использоваться для разветвления сигналов с пультов комментаторов AR-212ASM↗ и AR-214ASM↗ на несколько мониторных систем, для распределения выходов усилителей-распределителей DS-1013SF-P2↗ на дополнительные микшерные пульты, а также для гальванической развязки цифровых аудиопортов DME-18ASD-10P↗ при подключении к аналоговым устройствам. Благодаря пассивной конструкции (без питания) и надёжным трансформаторам, распределитель не вносит дополнительных шумов и не требует обслуживания, обеспечивая долговечную и стабильную работу в любых условиях.
