Контроллер AVMATRIX PKC3500 для управления PTZ (IP Based)

При создании многокамерной системы для конференции или стрима часто сталкиваются с проблемой несовместимого оборудования: одни камеры работают по IP, другие — по RS‑232, а третьи — по Pelco. Удерживать несколько пультов неудобно, а программное управление вносит задержки. AVMATRIX PKC3500 — это профессиональный контроллер, который через один компактный пульт берёт на себя управление до 255 PTZ‑камерами одновременно, независимо от их протоколов и способа подключения.

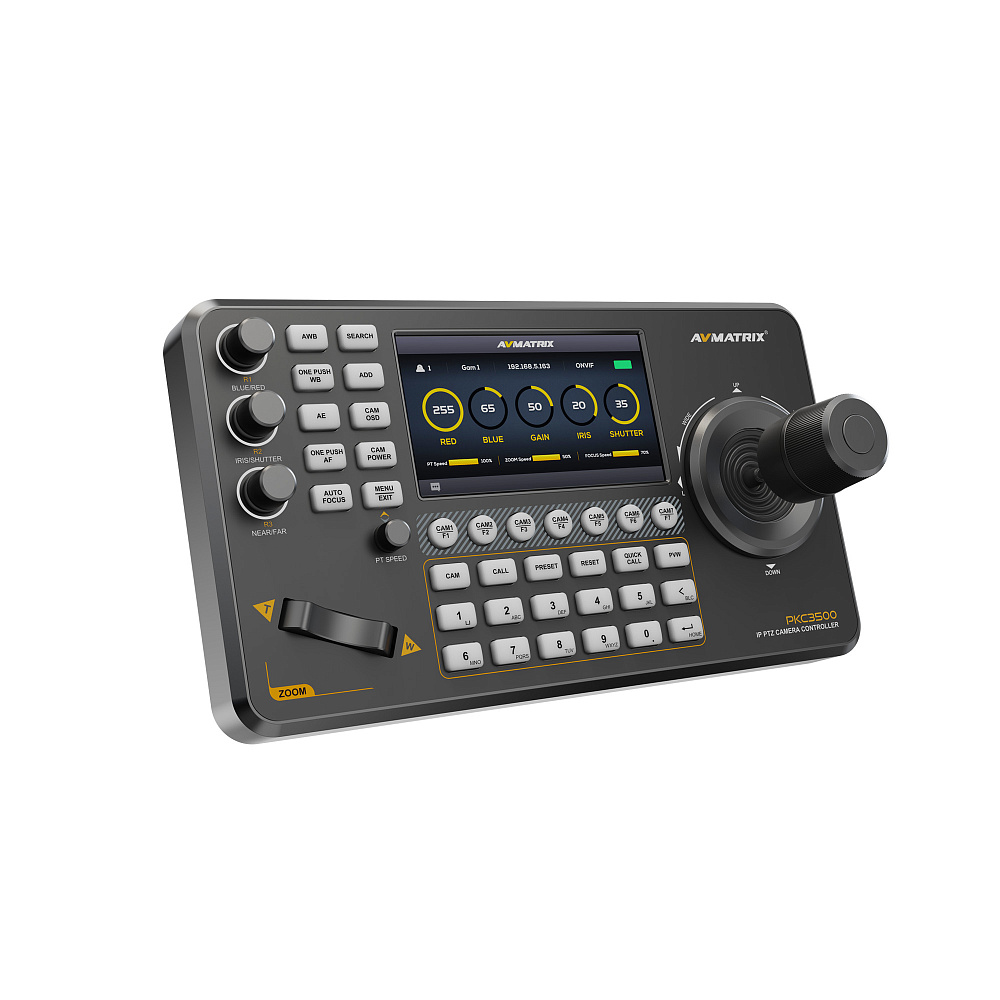

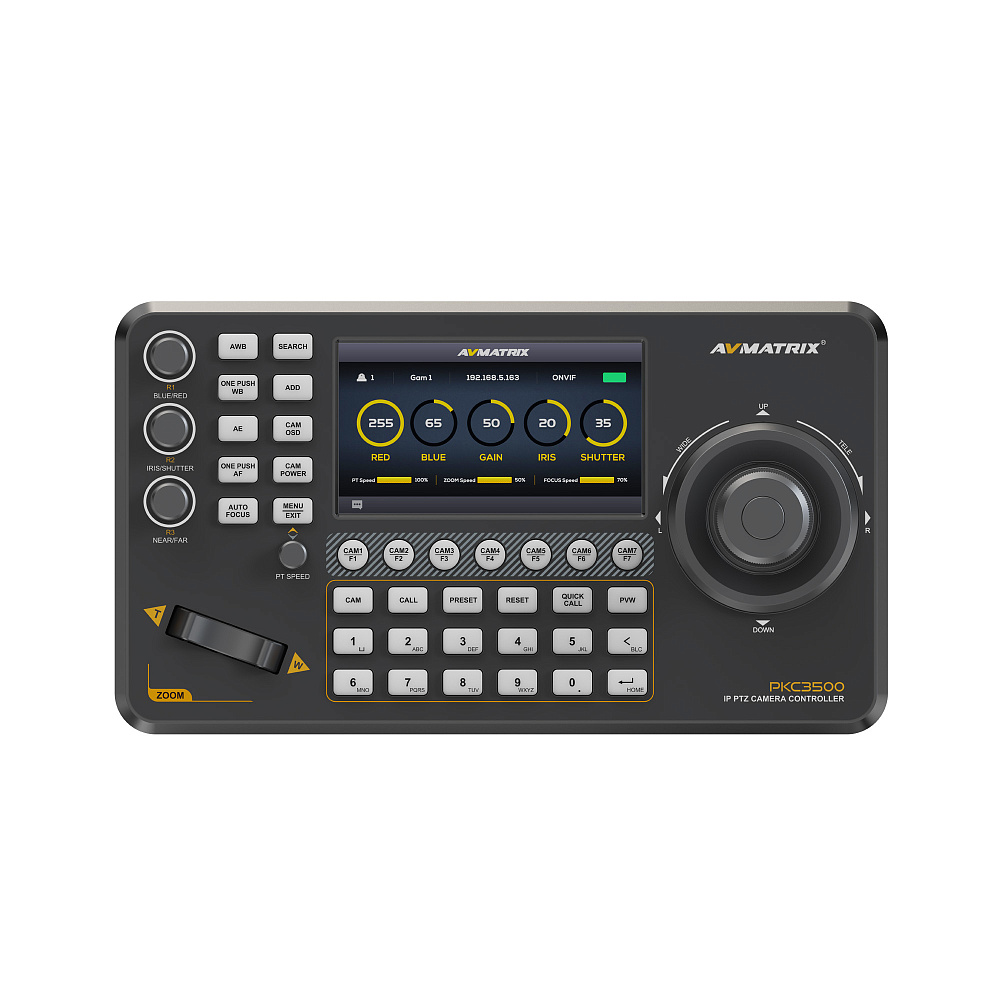

В основе управления лежит эргономичный 4D-джойстик, который позволяет одновременно и плавно управлять панорамированием, наклоном и трансфокацией камеры. Скорость движения пропорциональна углу отклонения джойстика, что даёт возможность выполнять как медленные плавные наезды, так и быстрые смены планов без рывков. Для тонкой настройки параметров изображения на передней панели вынесены отдельные энкодеры (ручки), с помощью которых можно в реальном времени регулировать диафрагму, выдержку, усиление (AGC), баланс белого и экспозицию, не заходя в экранные меню. Семь назначаемых пользователем клавиш позволяют запрограммировать часто используемые команды — вызов конкретного пресета, переключение камеры или отправку макрокоманды — и получать к ним доступ одним нажатием.

Контроллер оснащён 5-дюймовым HD-дисплеем, на который выводится не только служебная информация (состояние сети, выбранная камера, уровень заряда), но и живое видео с камер в реальном времени. Устройство декодирует видеопотоки по протоколам NDI® (опционально), RTSP и ONVIF, позволяя оператору видеть, куда именно направлена камера, без использования отдельного монитора. Это особенно ценно при удалённой настройке: вы можете контролировать композицию кадра и корректировать положение камеры, глядя на картинку прямо на пульте. Интуитивно понятная организация меню и продуманная раскладка органов управления ускоряют работу и снижают вероятность ошибок в прямом эфире.

Одной из ключевых особенностей PKC3500 является запись и воспроизведение треков движения (Track Loop). Контроллер запоминает траекторию движения камеры — панорамирование, наклон, трансфокацию и фокусировку — и в любой момент может воспроизвести её в точности. Эта функция незаменима при подготовке повторяющихся постановочных планов в новостных студиях, концертных залах или церковных службах, где движение камеры от выхода ведущего до его места должно выполняться одинаково каждый раз. Достаточно один раз записать траекторию, и контроллер будет автоматически воспроизводить её по команде.

AVMATRIX PKC3500 поддерживает все основные отраслевые протоколы управления. По IP-сети контроллер работает с ONVIF, VISCA over IP и опционально — с NDI®|HX. По последовательным интерфейсам (RS-232, RS-485, RS-422) доступны протоколы VISCA, PELCO-D и PELCO-P. Благодаря такому набору контроллер совместим с PTZ-камерами не только AVMATRIX, но и Sony, Panasonic, Canon, PTZOptics, HuddleCamHD и сотнями других брендов, использующих эти стандарты. При этом возможна гибридная конфигурация: вы можете управлять IP-камерами через сеть и последовательными камерами через RS-485 — и всё это с одного пульта.

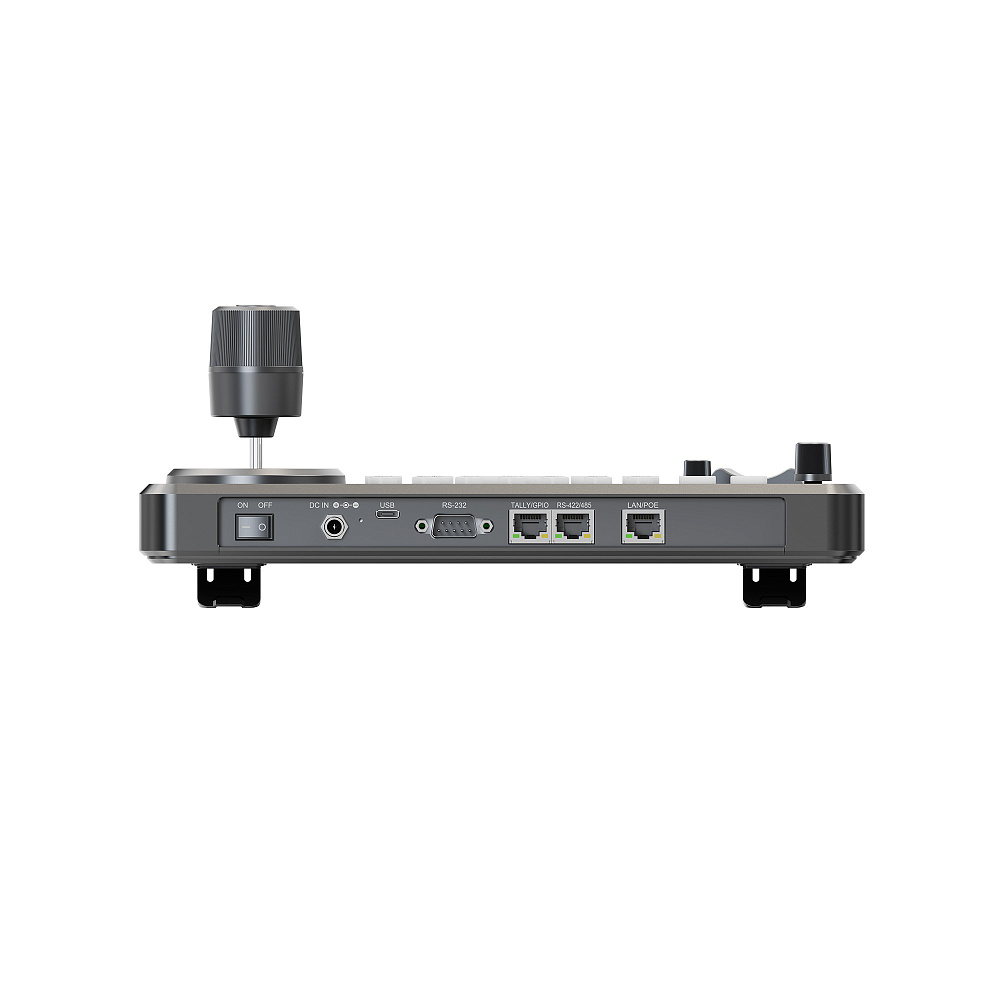

Управлять камерами можно тремя способами. Через IP-сеть (RJ-45 с поддержкой 1000 Мбит/с) контроллер автоматически обнаруживает камеры в сети, назначает им адреса и позволяет управлять до 255 IP-камерами одновременно. Через последовательные интерфейсы — RS-232 (один порт) и RS-485/RS-422 (один комбинированный порт) — к каждому порту можно подключить до 7 камер по протоколу VISCA. Такое разнообразие интерфейсов позволяет встроить PKC3500 в любую существующую инсталляцию без замены кабельной инфраструктуры.

Для организации работы в составе профессиональной студии предусмотрены интерфейсы TALLY и GPIO. При подключении к видеомикшеру (например, из линейки AVMATRIX VS или SHOW) контроллер получает сигнал TALLY и подсвечивает камеру, которая в данный момент находится в эфире. Оператор точно знает, какой источник видит зритель, и может заранее подготовить следующую камеру для перебивки. Интерфейс GPIO позволяет синхронизировать контроллер с системами автоматизации, а также управлять им с внешних кнопочных панелей.

PKC3500 питается либо от сети через порт Ethernet по технологии Power over Ethernet (PoE/PoE+), либо от внешнего источника постоянного тока напряжением от 7 до 24 Вольт. PoE-питание позволяет разместить контроллер в любом месте, где есть сетевая розетка, без необходимости прокладывать отдельную линию питания — достаточно одного кабеля для передачи данных и электропитания. Потребляемая мощность в обоих режимах не превышает 8 Ватт, что позволяет использовать PoE-коммутаторы стандартной мощности. Диапазон входных напряжений от 7 до 24 Вольт даёт возможность запитать контроллер от аккумуляторов V-Mount или Gold-Mount в выездных условиях.

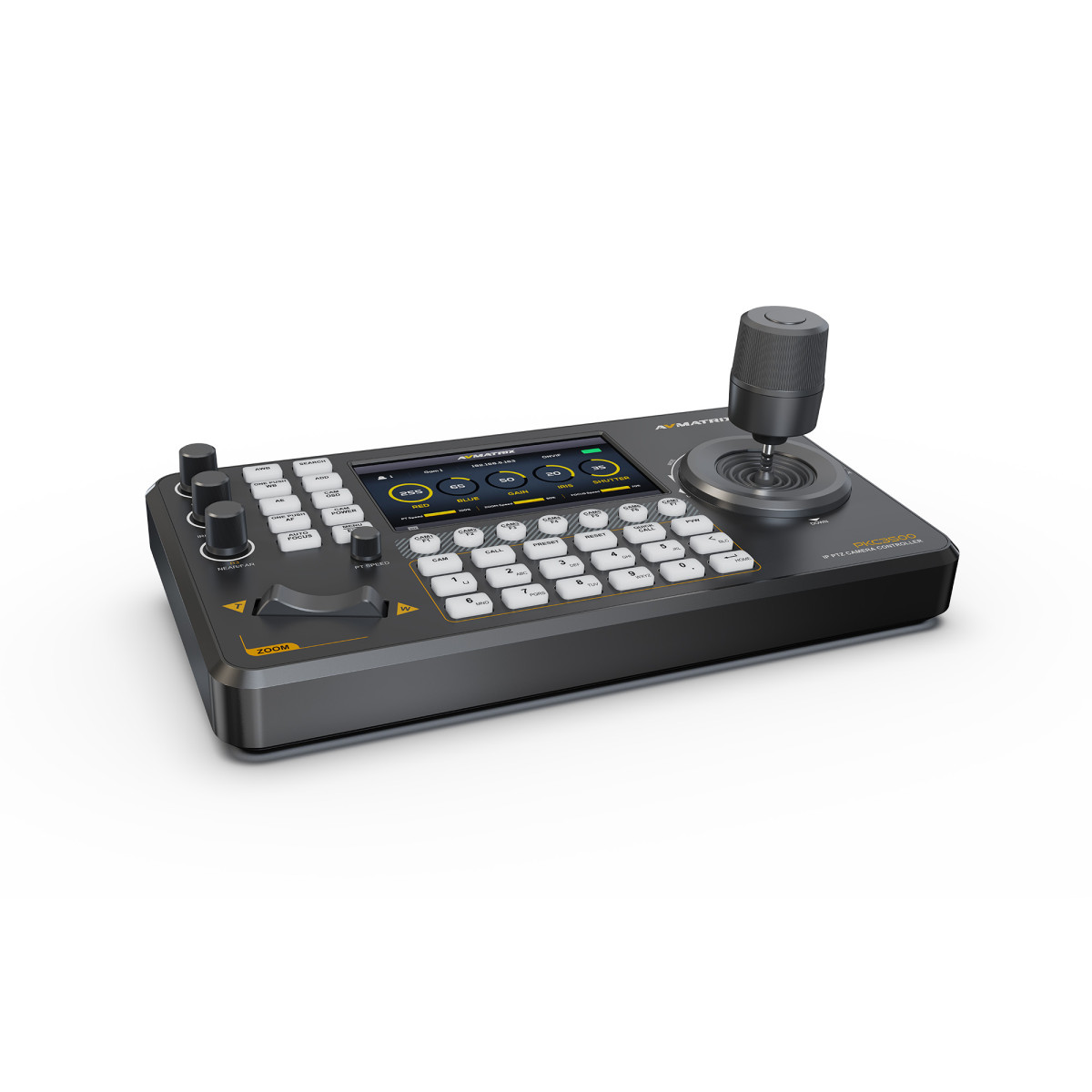

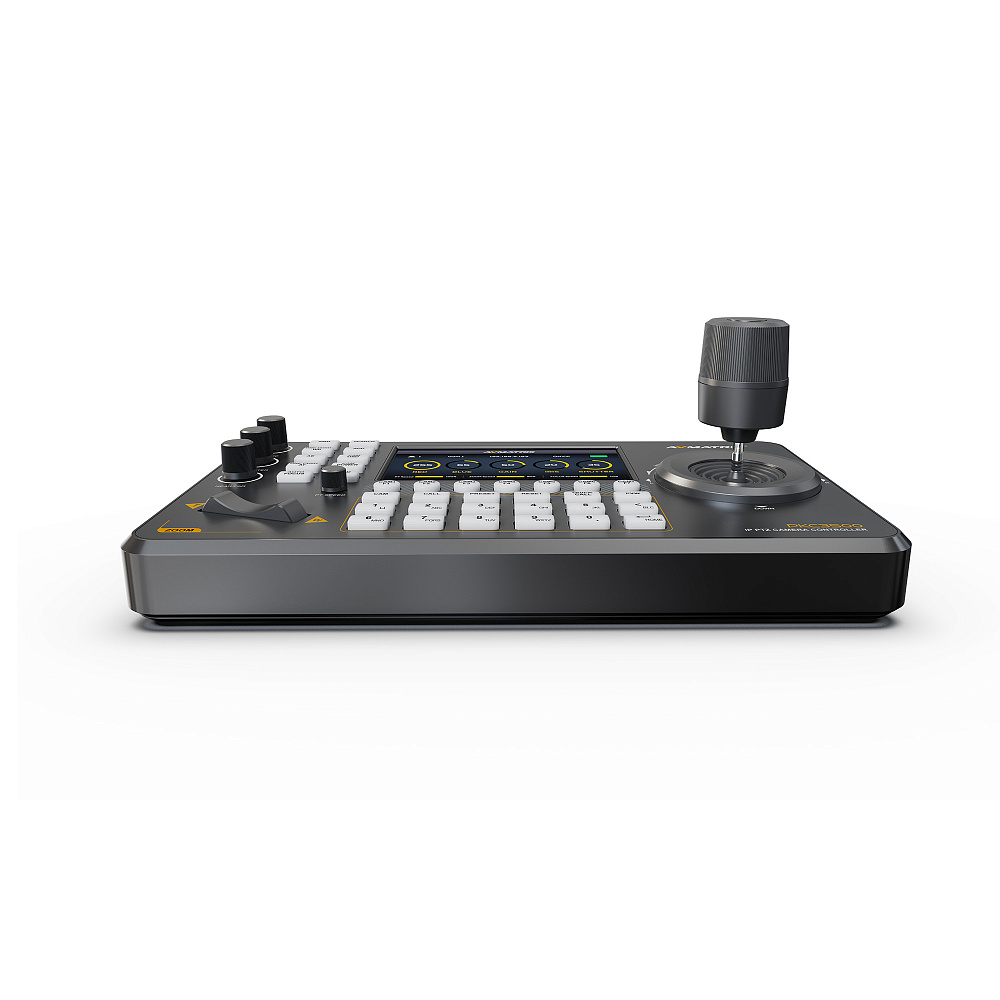

Физически PKC3500 представляет собой настольную консоль, выполненную из металла, что обеспечивает устойчивость на столе и защиту от электромагнитных помех. В комплекте предусмотрено настольное крепление, а также возможность установки в рэковую стойку (крепление приобретается отдельно). Габариты контроллера: 282 × 158 × 47 мм (без учёта джойстика) и 282 × 158 × 100,5 мм (с джойстиком). Вес нетто — 1089 граммов. Рабочая температура окружающей среды — от -20°C до +60°C, что позволяет эксплуатировать контроллер как в отапливаемых студиях, так и на временных уличных площадках. Для обновления прошивки на задней панели предусмотрен порт USB 2.0.
