DSP процессор Yamaha RIO3224-D3

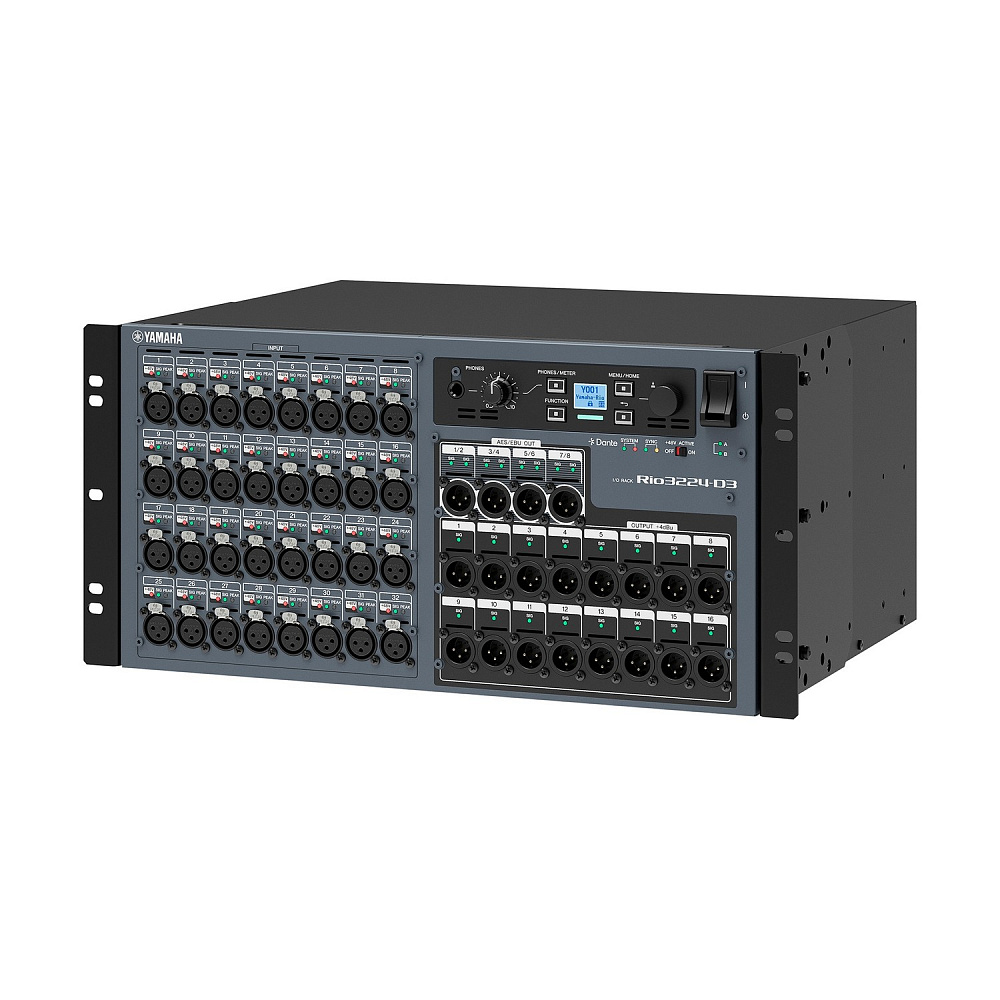

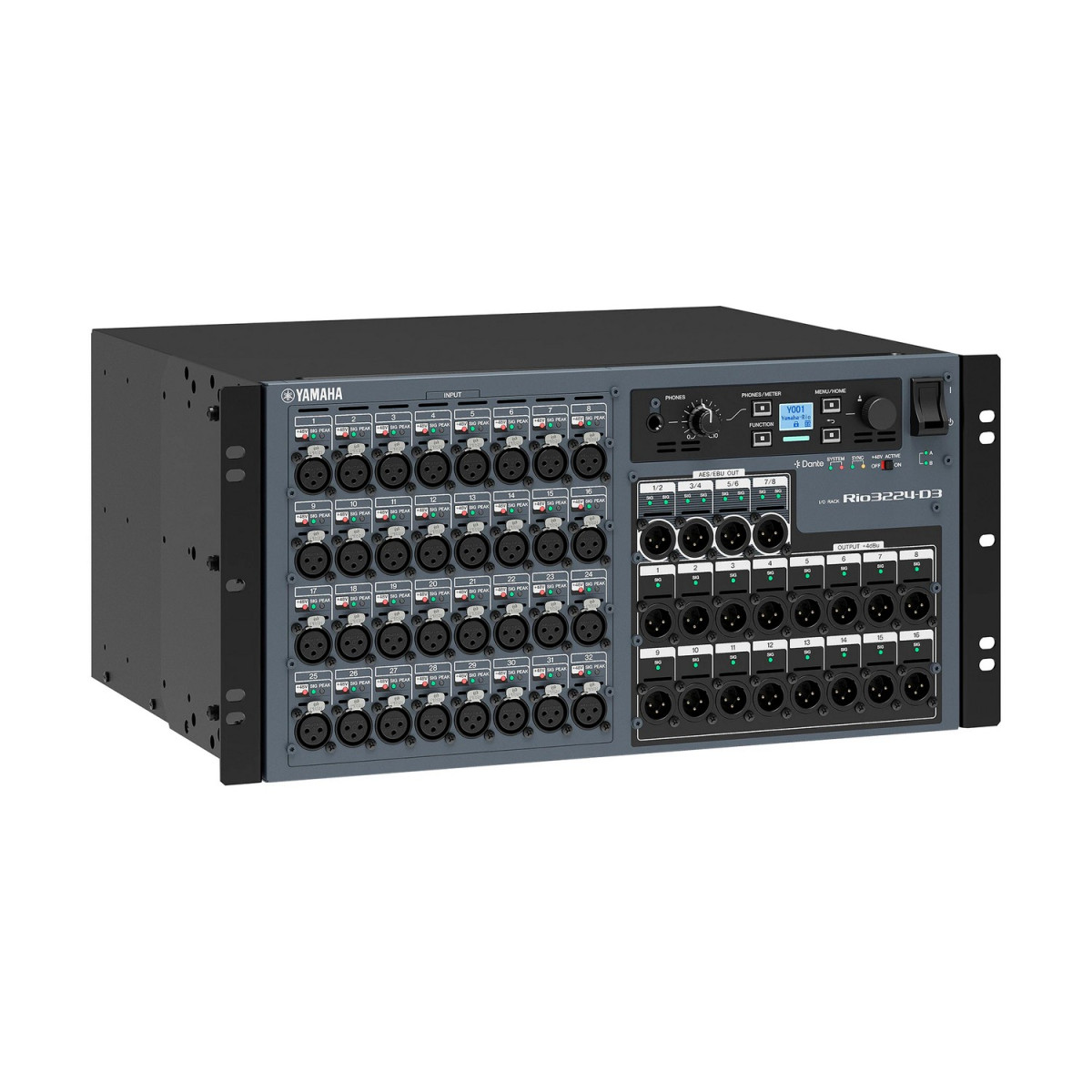

В современном профессиональном звукоусилении распределённая архитектура стала стандартом для крупных концертных площадок, театров и вещательных комплексов. Когда сцена имеет сложную планировку, а количество микрофонных линий исчисляется десятками, возможность разместить оборудование ввода-вывода непосредственно у источников сигнала позволяет сократить длину аналоговых кабелей, снизить уровень наводок и повысить надёжность всей системы. Yamaha Rio3224-D3 — это флагманский стоечный модуль ввода-вывода, совместимый с технологией Dante, который является частью экосистемы цифровых микшерных систем Yamaha. Он предоставляет 32 аналоговых входа на разъёмах XLR с индивидуально управляемым фантомным питанием +48 В, 16 аналоговых выходов и, в отличие от младшей модели Rio1608-D3, 8 каналов цифрового выхода AES/EBU на четырёх разъёмах XLR. Такая конфигурация делает его универсальным инструментом для построения распределённых аудиосистем любого масштаба.

Области применения Rio3224-D3 охватывают широкий спектр профессиональных задач. На крупных концертных площадках и фестивалях модуль размещается за кулисами или на сцене, обеспечивая подключение микрофонов и инструментов в непосредственной близости от источников, а передача сигнала до DSP-движка или консоли осуществляется по одному сетевому кабелю Dante. В театральных постановках с многоканальной сценографией Rio3224-D3 позволяет организовать несколько точек ввода-вывода в разных частях сцены, сокращая количество длинных аналоговых линий и упрощая коммутацию. В концертных залах и филармониях модуль используется для расширения входной ёмкости системы при работе с симфоническими оркестрами и академическими коллективами. В трансляционных комплексах и студиях Rio3224-D3 обеспечивает распределённый ввод-вывод для вещательных проектов, а поддержка Dante Redundancy гарантирует непрерывность передачи даже при обрыве одного кабеля. В многофункциональных залах и конференц-центрах модуль применяется для гибкой маршрутизации сигналов между зонами и интеграции оборудования разных производителей в единую систему. Для прокатных компаний Rio3224-D3 ценен тем, что его можно быстро развернуть на любой площадке, а совместимость с консолями Yamaha и другими Dante-устройствами позволяет использовать его в разных проектах без дополнительной настройки.

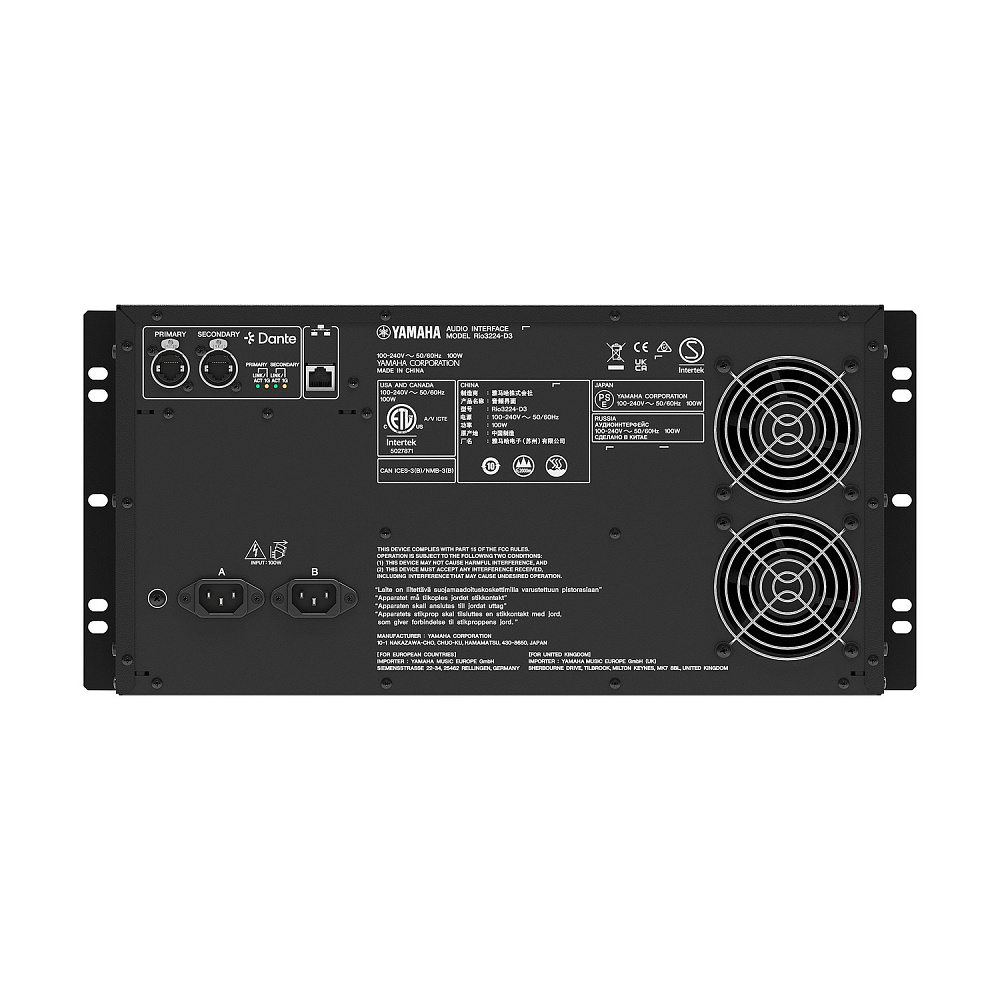

Ключевая особенность Rio3224-D3 — полноценная поддержка сети Dante с возможностью резервирования через порты PRIMARY и SECONDARY на разъёмах etherCON. При настройке SECONDARY port в режиме REDUNDANT основной и резервный каналы работают параллельно: если основной кабель выходит из строя, передача автоматически переключается на резервный без прерывания звука. В режиме DAISY CHAIN сигнал, поступающий на один порт, передаётся на другой, что позволяет строить последовательные цепочки устройств без дополнительных коммутаторов. Задержка сигнала от входа до выхода составляет менее 1,7 мс при частоте дискретизации 96 кГц и задержке приёма Dante 0,25 мс, что критически важно для живого звука и трансляций, где синхронность с видео имеет значение. Модуль поддерживает частоты дискретизации 44,1, 48, 88,2 и 96 кГц с допустимыми отклонениями, а также функцию внешней синхронизации.

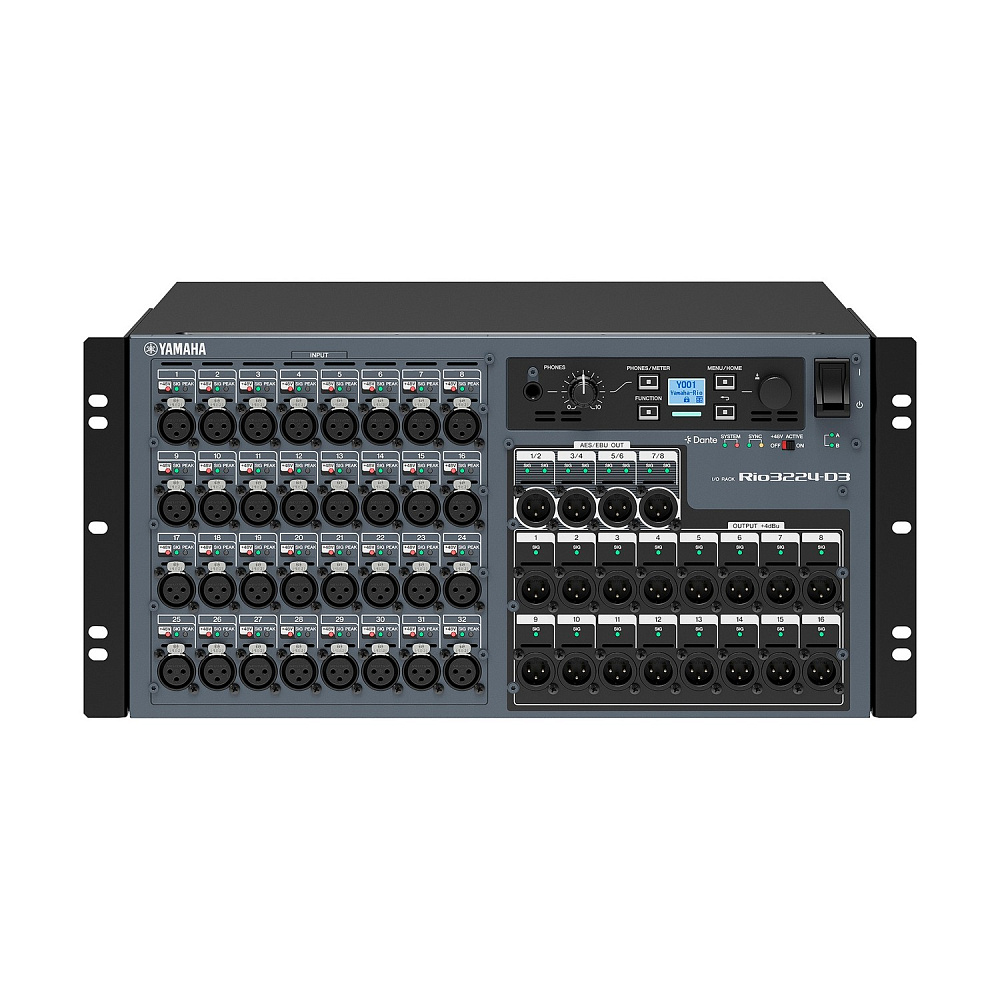

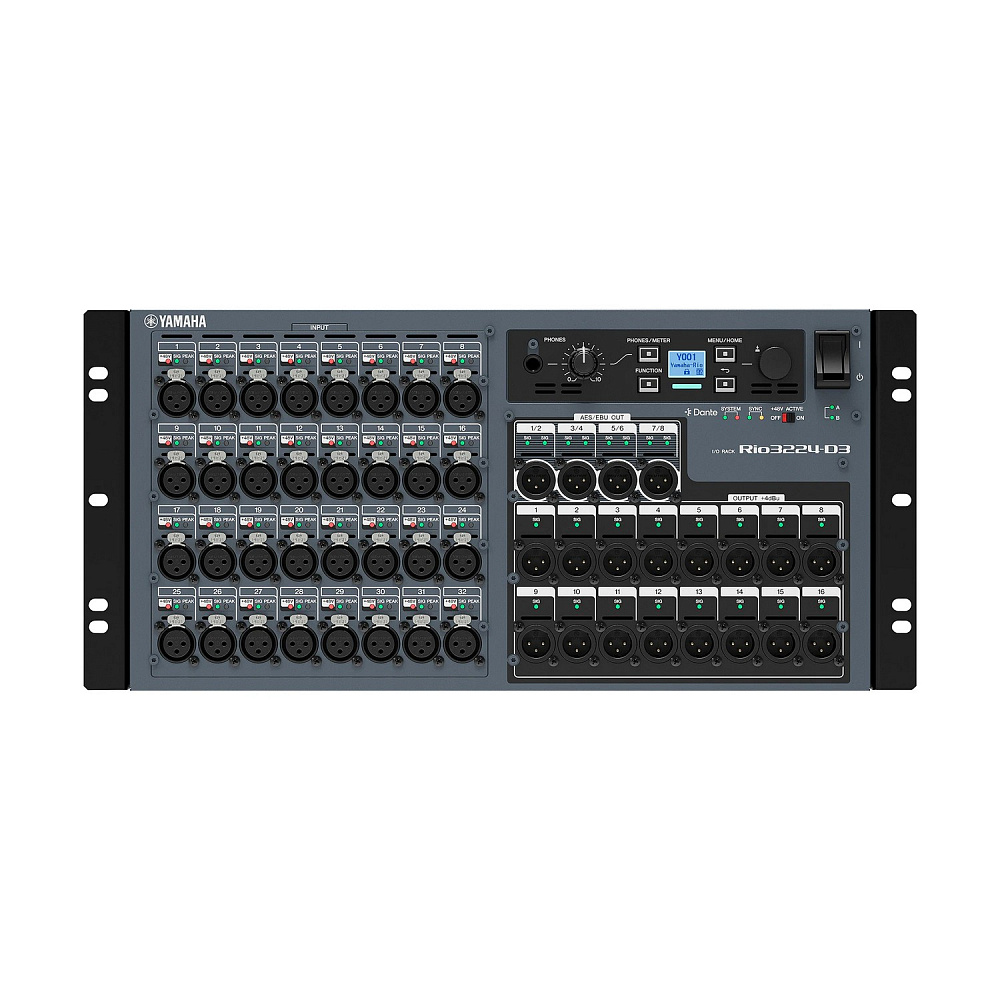

Аналоговая часть Rio3224-D3 построена на высококачественных компонентах. 32 микрофонных/линейных входа оснащены балансными разъёмами XLR и индивидуально управляемым фантомным питанием +48 В, которое включается программно с передней панели или с поддерживаемого устройства. Индикаторы [+48V] горят при активном фантомном питании на соответствующем канале, а переключатель [+48V ACTIVE] позволяет полностью отключить подачу питания на все входы, если оно не требуется. Индикаторы [SIG] загораются зелёным при уровне сигнала выше −40 dBFS, а [PEAK] — красным при приближении к −3 dBFS, что помогает контролировать перегрузку. 16 аналоговых выходов на разъёмах XLR обеспечивают номинальный уровень +4 dBu, а 8 каналов AES/EBU на четырёх разъёмах XLR (каждый передаёт 2 канала) позволяют подключать цифровое оборудование напрямую, без внешних преобразователей.

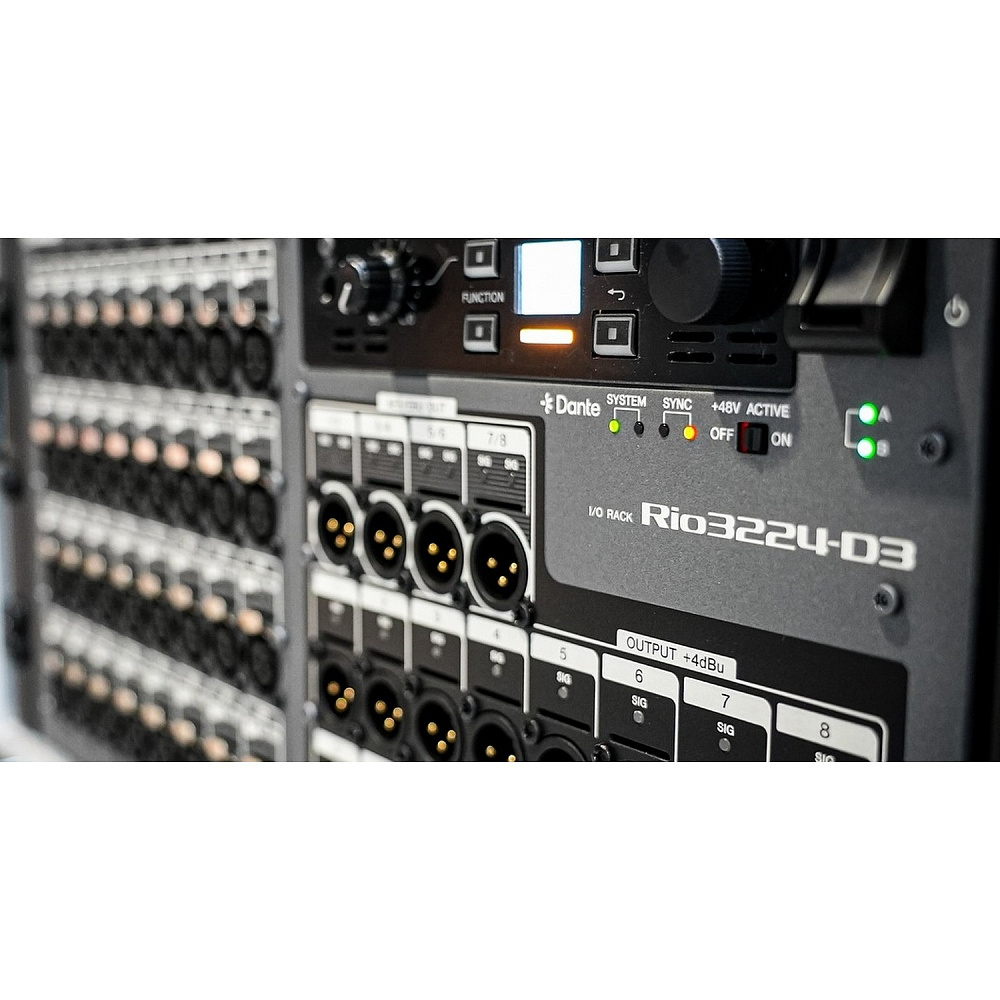

Управление и мониторинг Rio3224-D3 реализованы через встроенный дисплей и энкодер с переключателем на передней панели. Главный экран отображает UNIT ID (например, Y001), метку устройства и строку состояния с иконками, обозначающими режим работы. Клавиши [MENU/HOME], [FUNCTION], [PHONES/METER] и [←→] (Назад) обеспечивают навигацию по меню и настройку параметров, включая контрастность и яркость дисплея, режим START UP (REFRESH with MUTE, RESUME w/o MUTE или REFRESH w/o MUTE) и инициализацию модуля. Для прослушивания сигналов предусмотрен разъём [PHONES] с регулятором уровня. Индикаторы [SYSTEM] и [SYNC] отображают состояние модуля и синхронизации Dante: постоянно горящий зелёный [SYNC] означает, что устройство является ведомым тактовым устройством, а мигающий зелёный — ведущим. При возникновении ошибки индикаторы загораются или мигают, а на дисплее отображается соответствующее сообщение.

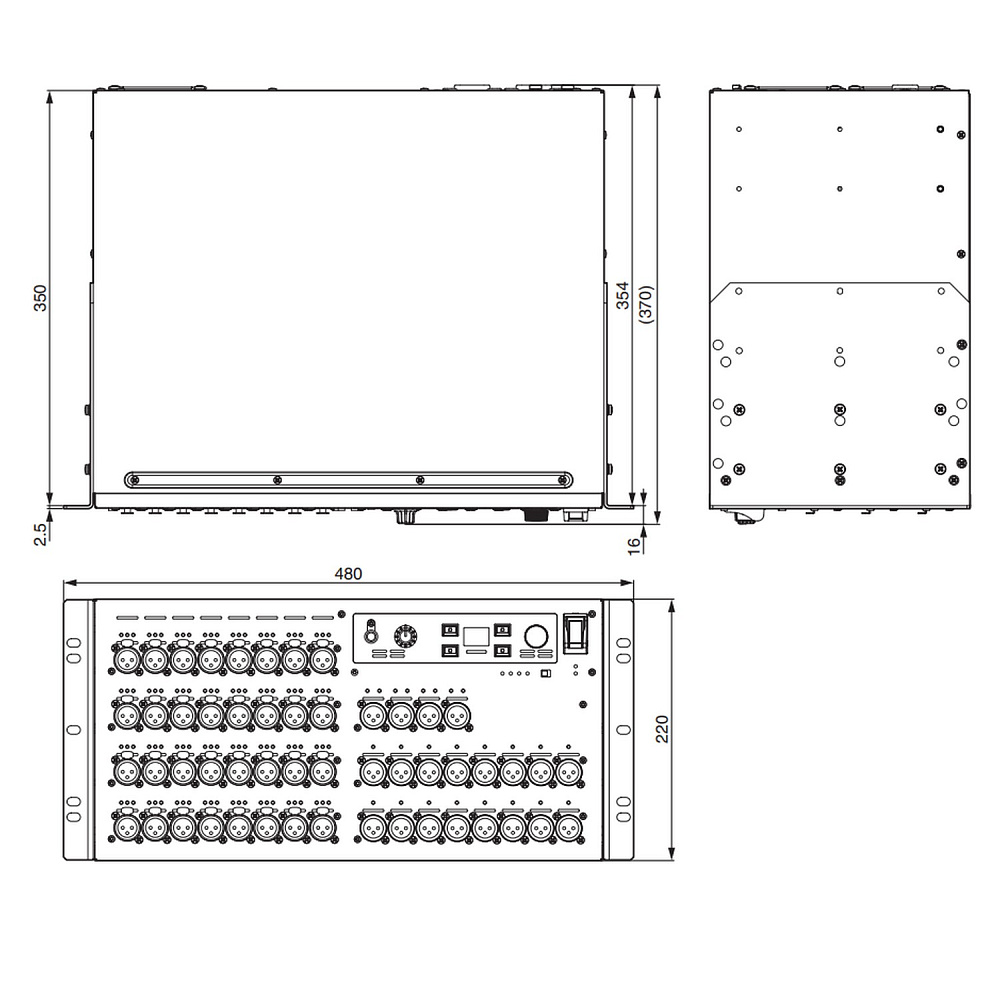

Конструктивно Rio3224-D3 выполнен в металлическом корпусе высотой 4U (480 × 220 × 370 мм) и весит 13,2 кг. Система охлаждения включает вентилятор, скорость которого можно переключать между LOW и HIGH в зависимости от условий установки. При монтаже в стойке с другими устройствами, выделяющими тепло, необходимо оставлять зазоры или использовать вентиляционные панели, как указано в руководстве. Питание осуществляется от сети 100–240 В, 50/60 Гц, потребляемая мощность составляет 100 Вт, тепловыделение — 86 ккал/ч. Для надёжности предусмотрены два входа AC IN [A] и [B] с фиксацией V-Lock, что позволяет организовать резервирование питания. Рабочая температура — от 0 до +40 °C, температура хранения — от −20 до +60 °C. В комплект поставки входят руководство пользователя, два шнура питания и лицензия на программное обеспечение с открытым исходным кодом (только на английском).

Rio3224-D3 полностью совместим с цифровыми консолями Yamaha, поддерживающими Dante. С консолями DM7↗ и DM3↗ модуль работает через Dante-порт, а с консолями серий CL↗ и QL↗ — через карты Dante. Для расширения системы можно объединять несколько модулей Rio3224-D3 в одну Dante-сеть, а также использовать их совместно с другими Dante-устройствами, например с младшей моделью Rio1608-D3↗ или с компактными сценическими боксами Tio1608-D2↗. Настройка и удалённое управление осуществляются через программное обеспечение R Remote↗, а для мониторинга сети используется Yamaha LAN Monitor↗. Для построения отказоустойчивых сетей с оптическими магистралями применяются коммутаторы SWP2-10MMF↗ и SWP1-8MMF↗.
