Цифровой микшерный модуль Allen&Heath DLIVE-CDM48U

Allen & Heath dLive CDM48U (DLIVE-CDM48U) — это цифровой микшерный модуль (MixRack) из семейства dLive C Class, который предоставляет 48 локальных микрофонно-линейных входов и 24 линейных выхода, а также полный набор встроенных эффектов и сетевых интерфейсов. Модуль является «сердцем» системы dLive и может использоваться как в паре с поверхностями управления dLive, так и полностью автономно — с удалённым управлением с компьютера, планшета или IP-контроллера. CDM48U входит в линейку UltraFX и с завода комплектуется картой RackUltra FX, которая добавляет 8 процессорных слотов с 10 новыми алгоритмами, включая коррекцию высоты тона, гармонайзеры, ревербераторы и дисторшн.

Производительность ядра XCVI и архитектура обработки. В основе CDM48U лежит процессор XCVI — 160×64 FPGA, работающий на частоте дискретизации 96 кГц. Ядро обрабатывает до 128 полных входных каналов и 64 выходные шины, которые можно конфигурировать как группы, AUX, матрицы или основные мастер-каналы (LR, LCR, вплоть до 5.1). Задержка от аналогового входа до аналогового выхода составляет 0,7 мс, что сопоставимо с аналоговыми консолями и является эталонным показателем для цифровых систем. 96-битный аккумулятор суммирующей шины гарантирует практически неограниченный запас по перегрузке при микшировании большого числа каналов.

Обновлённые микрофонные предусилители с активной схемой PAD. Все 48 входных каналов оснащены предусилителями нового поколения с уникальной активной схемой PAD, которая сохраняет стабильные шумовые характеристики и частотную характеристику независимо от того, включён аттенюатор или нет. Чувствительность регулируется в диапазоне от -60 до +15 дБн, аналоговое усиление — от +5 до +60 дБ с шагом 1 дБ. Максимальный входной уровень достигает +30 дБн при включённом PAD. Эквивалентный уровень шума (EIN) составляет -127 дБ на нагрузке 150 Ом, а динамический диапазон достигает 110 дБ. Фантомное питание +48 В включается индивидуально для каждого канала.

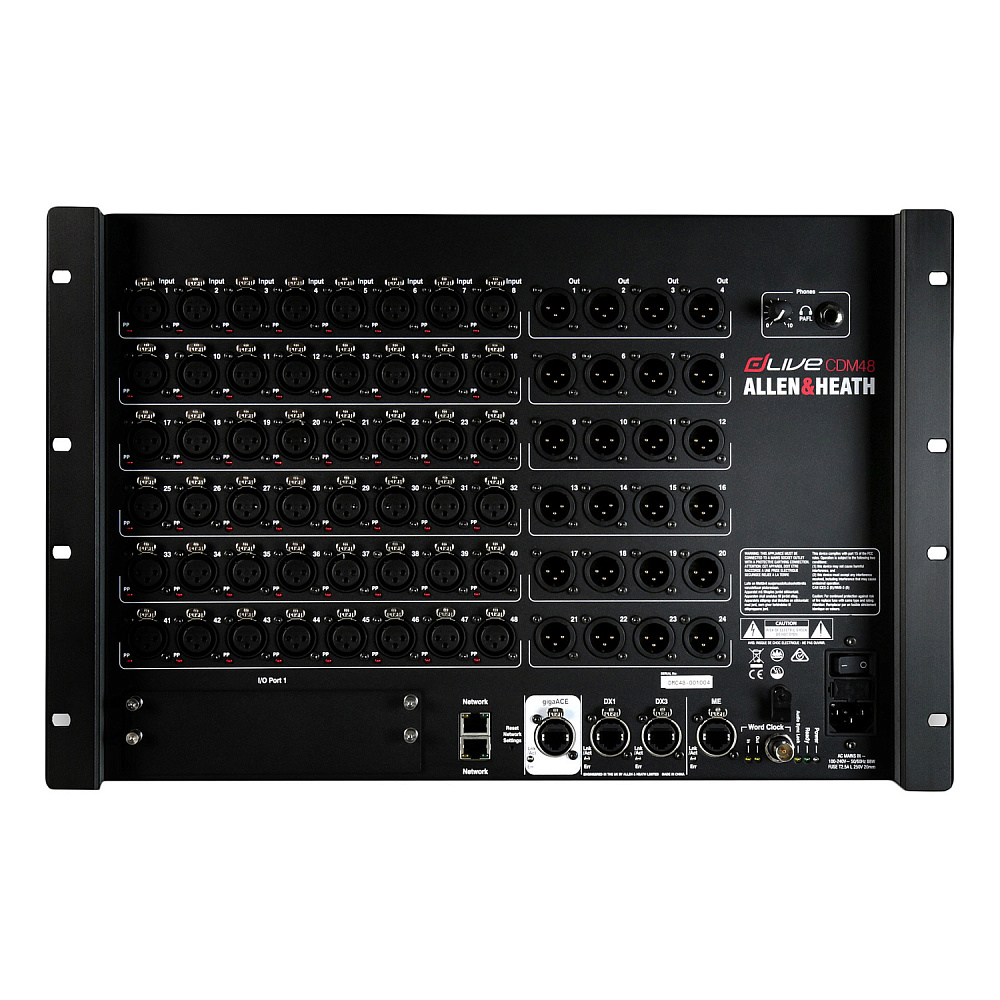

Выходные каскады и контроль. 24 линейных выхода на балансных разъёмах XLR имеют выходное сопротивление менее 75 Ом и максимальный выходной уровень +22 дБн. Номинальный уровень составляет +4 дБн (0 дБ по измерителю). Выходы оснащены релейной защитой, предотвращающей щелчки и броски напряжения при включении и выключении питания. Отдельный 6,35-мм выход для наушников позволяет контролировать любой канал или микс локально, без подключения внешнего мониторинга.

Встроенный процессор эффектов RackUltra FX. CDM48U с завода оснащён картой RackUltra FX, которая предоставляет 8 полностью независимых стереофонических слотов обработки с собственными шинами посыла и возврата. Каждый слот включает полный набор динамической обработки и 4-полосный параметрический эквалайзер на входе и выходе, а также доступ к 10 новым алгоритмам: два ревербератора (Spaces Reverb Designer и Plate Reverb Designer), три гармонайзера (включая MIDI-управляемый), инструменты коррекции высоты тона (Vocal Tuner, Vocal Shifter, Vocal Gridder), а также Saturator и Amp+Cab Distortion. Дополнительно доступны 16 слотов RackExtra FX с обширной библиотекой алгоритмов. Общее количество одновременно работающих процессоров эффектов достигает 24. На всех каналах и шинах доступна обработка DEEP-модулями (компрессоры, эквалайзеры, моделирующие предусилители), которые не занимают слоты FX и не расходуют ресурс шин.

Инструменты автоматизации и измерения. Встроенный автоматический микрофонный микшер (AMM) способен обрабатывать до 64 каналов в 1, 2 или 4 независимых зонах, что делает CDM48U идеальным выбором для конференц-залов, телестудий и театров. Генератор сигналов и анализатор спектра (RTA) встроены в систему и не требуют внешних устройств или плагинов. 24 группы DCA (Digitally Controlled Amplifier) обеспечивают гибкое управление подгруппами каналов.

Сетевые интерфейсы и расширение. CDM48U оборудован портом gigaACE для подключения до двух поверхностей управления dLive, двумя портами DX Link для подключения до 12 DX-расширителей напрямую (или до 22 через DX Hub), одним слотом расширения I/O Port (128 каналов, 96 кГц) для установки опциональных карт Dante, MADI, Waves SoundGrid и других. Два сетевых порта TCP/IP обеспечивают удалённое управление с компьютера, планшета (iOS), IP-контроллеров Allen & Heath или систем сторонних производителей. Порты BNC для синхронизации по Word Clock и выделенный 48 кГц порт для персональных мониторов ME-1 дополняют картину. Модуль может быть укомплектован опциональным блоком резервного питания для повышения надёжности.

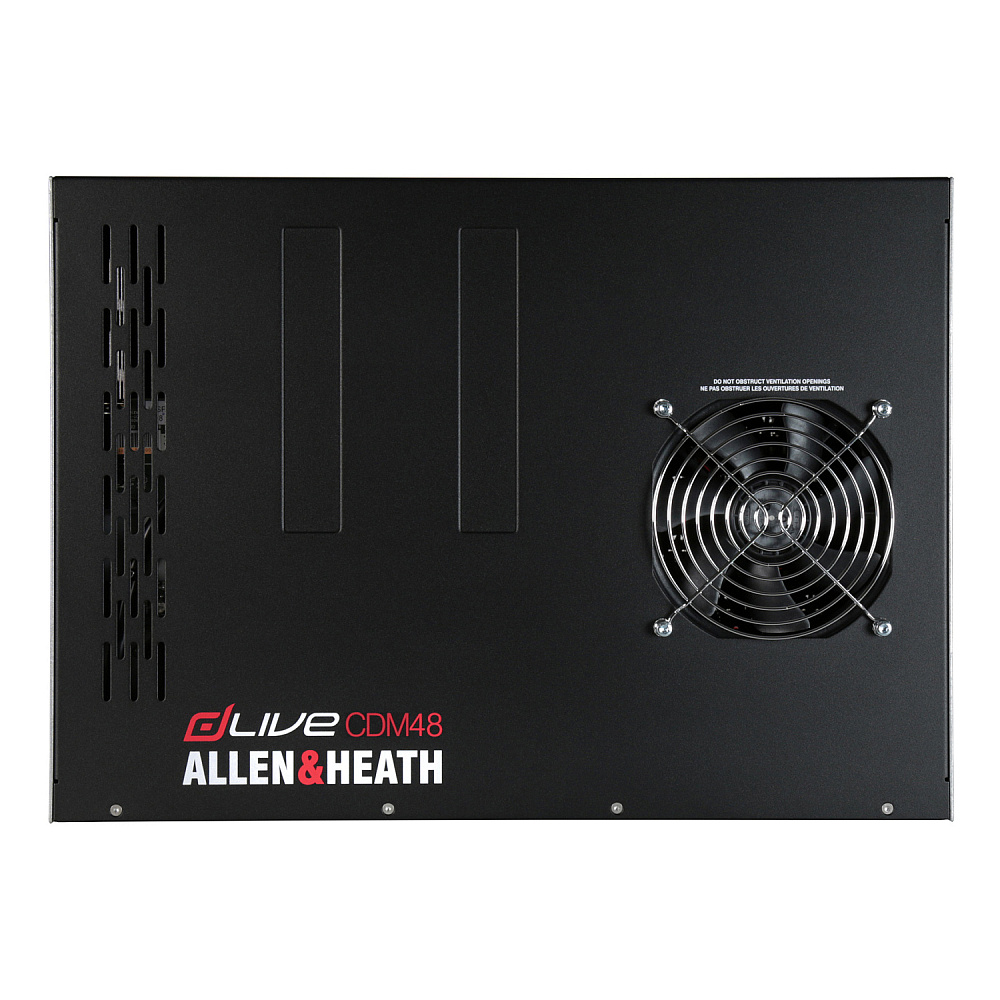

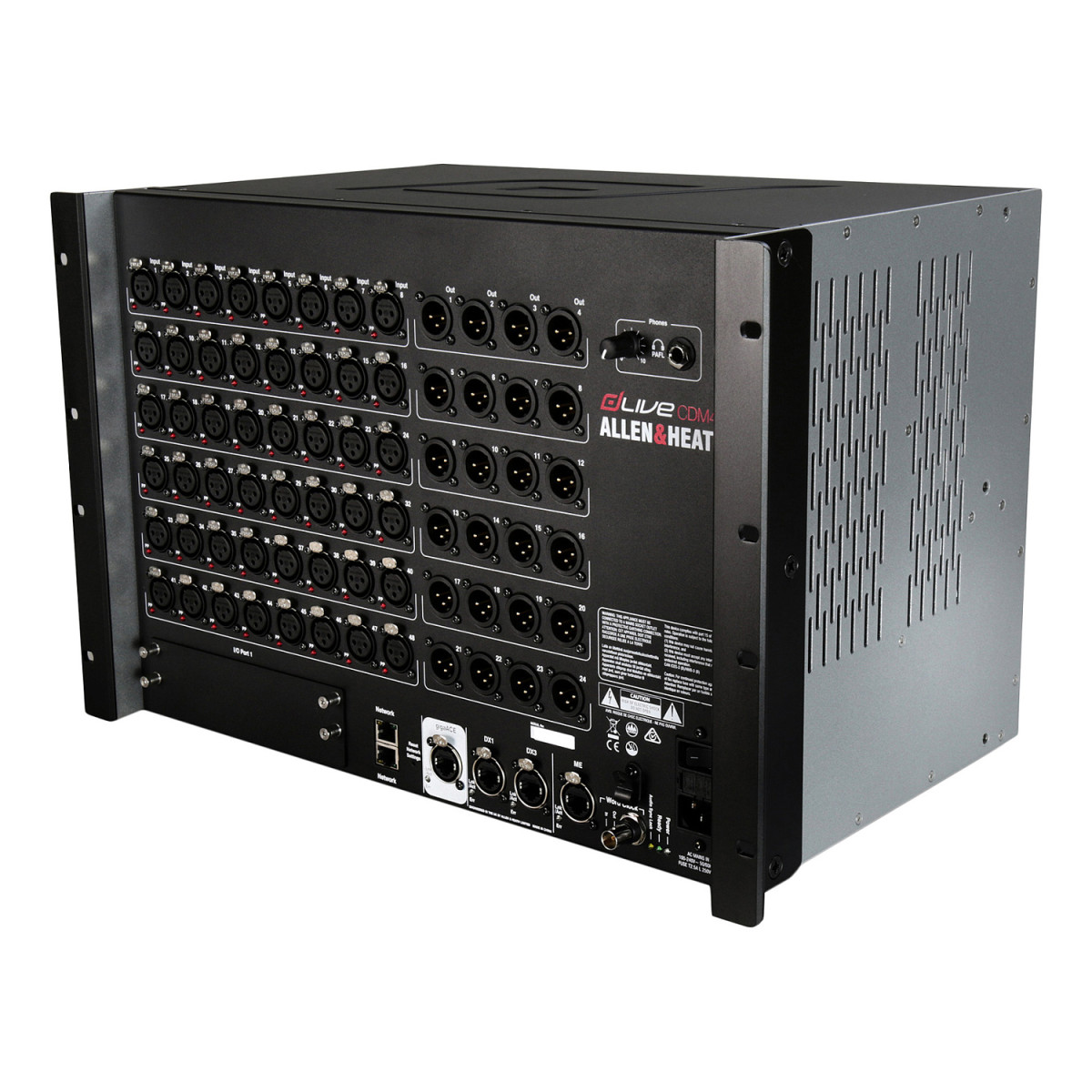

Конструкция и монтаж. Модуль выполнен в стандартном 19-дюймовом корпусе высотой 7U и весит около 12 кг. Габариты (Ш x Г x В) составляют 481,6 x 309 x 310 мм. Монтажные уши могут быть установлены как спереди, так и сзади, что обеспечивает гибкость при интеграции в стойку. Охлаждение осуществляется сверхтихими вентиляторами, а прошивка и пользовательские настройки обновляются через USB-порт на передней панели. Питание — от сети 100–240 В переменного тока, 50–60 Гц, максимальная потребляемая мощность — 175 Вт. Рабочий диапазон температур — от 0 °C до 35 °C.

Модуль Allen & Heath dLive CDM48U — это мощный инструмент для профессионалов, работающих в турах, театрах и на стационарных площадках, где требуется максимальная производительность, качество звука и гибкость расширения. Приобрести цифровой микшерный модуль Allen & Heath dLive CDM48U можно в магазине vismedia.ru.
