Двунаправленный преобразователь LES DS-33ADAS

В профессиональном аудиопроизводстве, студийной звукозаписи, телевизионном вещании и концертной деятельности часто возникает необходимость сопряжения оборудования с различными интерфейсами — аналоговым симметричным/несимметричным и цифровым AES/EBU. Многие устройства, особенно старшего поколения или бюджетные модели, имеют только аналоговые выходы, тогда как современные цифровые микшеры, процессоры и системы записи работают с AES/EBU. Обратная ситуация также распространена: цифровой сигнал необходимо преобразовать в аналоговый для подачи на мониторы, усилители или аналоговые системы обработки. LES DS-33ADAS — это двухканальный двунаправленный преобразователь аудиосигналов, который объединяет в одном корпусе аналого-цифровой преобразователь (АЦП) и цифро-аналоговый преобразователь (ЦАП), работающие независимо друг от друга. Устройство позволяет одновременно конвертировать стереофонический аналоговый сигнал в формат AES/EBU и сигнал AES/EBU в аналоговый, что делает его универсальным решением для интеграции аналогового и цифрового оборудования в единый тракт.

Аналого-цифровой преобразователь принимает аналоговый стереосигнал (левый и правый каналы) и преобразует его в цифровой поток AES/EBU с частотой дискретизации 48 или 96 кГц (выбирается программно через USB) и разрядностью 24 бита. Вход АЦП может быть как симметричным (XLR 3-pin female) с сопротивлением 600 Ом, так и несимметричным (RCA) с сопротивлением 10 кОм. Выбор активного входа осуществляется DIP-переключателем на задней панели — это позволяет подключать источники с разными типами выходов без использования переходников. Номинальный уровень входного сигнала для симметричного входа составляет 0 дБм (0,775 В), для несимметричного — –10 дБм. На передней панели расположен регулятор чувствительности входа «A—D» с диапазоном ±7 дБ, позволяющий точно согласовать уровень с источником. Рядом находится светодиодный индикатор «Peak», который загорается при превышении максимально допустимого уровня сигнала на входе АЦП, предупреждая о возможных искажениях в цифровом потоке — при нормальной работе этот индикатор никогда не должен светиться. Выход АЦП представлен двумя типами разъёмов: симметричный XLR male (110 Ом) и несимметричный BNC (75 Ом), на которые подаётся идентичный сигнал, что позволяет подключать как профессиональное оборудование с балансными входами, так и устройства с коаксиальными входами SPDIF (при соответствующем согласовании).

Цифро-аналоговый преобразователь принимает цифровой сигнал AES/EBU через трансформаторный дифференциальный вход с гальванической развязкой, что обеспечивает высокое подавление синфазных помех и защиту от земляных петель. На вход ЦАП можно подавать сигналы как по симметричной линии (XLR female, 110 Ом), так и по несимметричной (BNC, 75 Ом), с размахом от 0,2 до 7 В. Преобразователь поддерживает входные частоты дискретизации от 32 до 96 кГц и разрядность от 8 до 24 бит, что обеспечивает совместимость с подавляющим большинством источников AES/EBU. Выход ЦАП — аналоговый стереосигнал, доступный одновременно на симметричных разъёмах XLR male (сопротивление не более 60 Ом, максимальный уровень +22 дБм) и несимметричных разъёмах RCA (сопротивление не более 100 Ом, максимальный уровень +14 дБм). Регулятор «D—A» на передней панели позволяет изменять выходной уровень в диапазоне ±10 дБ, что даёт возможность согласовать сигнал с чувствительностью последующего аналогового оборудования. Постоянная составляющая на выходе не превышает 25 мВ, что исключает щелчки при коммутации и защищает акустические системы.

Оба преобразователя работают независимо и асинхронно — частота выходного сигнала АЦП формируется внутренним генератором и не зависит от внешней синхронизации. Это упрощает включение устройства в системы, где нет возможности подать внешний синхросигнал. Управление частотой дискретизации (48 или 96 кГц) осуществляется через программу для ПК, подключаемую по USB (разъём type B). Программа также позволяет обновлять встроенное программное обеспечение, загружая файлы с расширением *.lesu. Настройки сохраняются в энергонезависимой памяти устройства, что гарантирует сохранение параметров при отключении питания.

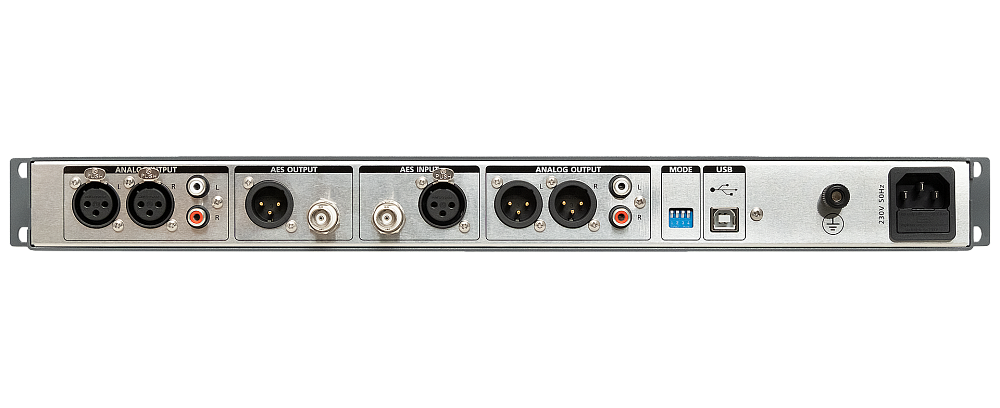

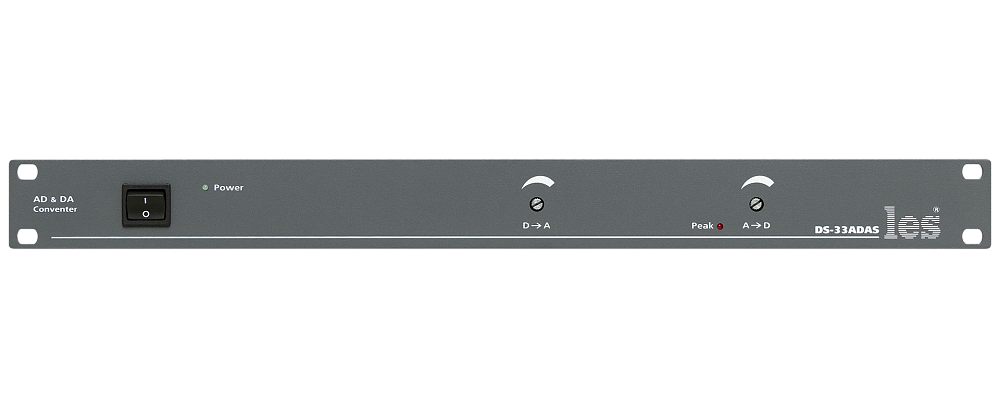

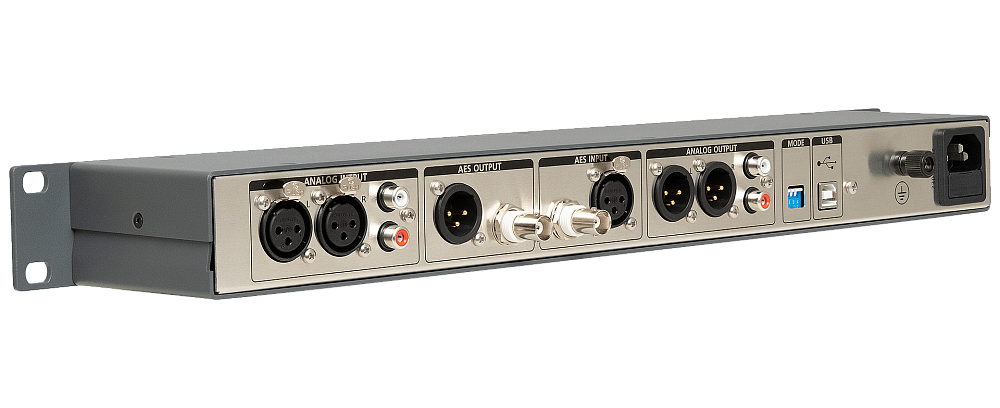

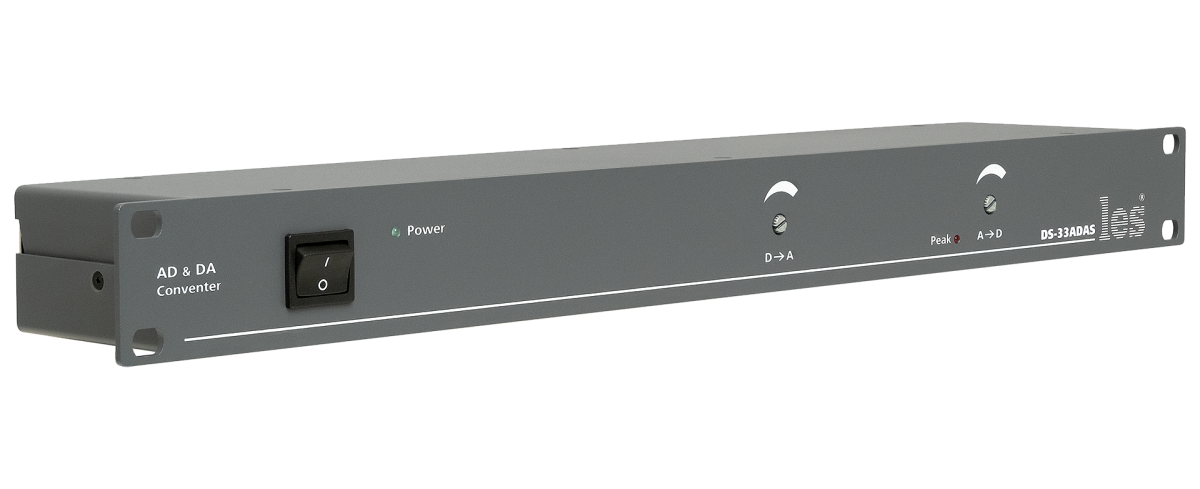

Корпус устройства выполнен в стандартном 19-дюймовом формате высотой 1U и глубиной 83 мм, что позволяет легко устанавливать его в телекоммуникационные и студийные стойки. На передней панели расположены выключатель питания, светодиодный индикатор «Power», два потенциометра для регулировки уровней и индикатор перегрузки. На задней панели — все коммутационные разъёмы: входы и выходы XLR, RCA, BNC, DIP-переключатель выбора входа АЦП, разъём USB, клемма заземления и разъём питания IEC C14. Вес устройства составляет 1,6 кг, потребляемая мощность не превышает 10 Вт от сети 100–240 В переменного тока. Диапазон рабочих температур — от +5 до +40 °C.

Преобразователь DS-33ADAS идеально подходит для использования в составе профессиональных аудиосистем с оборудованием бренда LES. Он может работать совместно с цифровыми аудиопортами DME-18ASD-10P↗ для интеграции аналоговых сигналов в сети Dante, с усилителями-распределителями DS-1013SF-P2↗ для распределения аналоговых сигналов, а также с трансформаторными сплиттерами DS-214ASTM↗ для гальванической развязки и разветвления. Для мониторинга сигналов рекомендуется использовать студийные мониторы AM-11AS↗. Благодаря двум независимым преобразователям, наличию как симметричных, так и несимметричных входов/выходов, а также возможности программной установки частоты дискретизации, DS-33ADAS является гибким и надёжным решением для сопряжения аналогового и цифрового аудиооборудования.
