Мастер-блок системы оповещения RCF MXR 4500/2

В системах речевого оповещения и управления эвакуацией (Voice Alarm) для объектов малого и среднего размера, где требуется сертифицированное по стандарту EN 54‑16 оборудование, важна не только функциональность, но и удобство монтажа в стандартные 19‑дюймовые стойки. Оборудование должно обеспечивать безупречную работу в критических ситуациях, автоматический контроль всех компонентов и возможность гибкой настройки, при этом занимая минимум места и обеспечивая удобный доступ к интерфейсам. RCF MXR 4500/2 — это мастер-блок системы речевого оповещения DXT 4000 в стоечном исполнении, разработанный специально для объектов малого и среднего размера, где требуется сертифицированное оборудование в компактном формате для монтажа в 19‑дюймовые стойки. Устройство представляет собой полностью интегрированное решение, объединяющее мощный усилитель класса D+, цифровой сигнальный процессор, систему автоматического мониторинга и резервирования, а также все необходимые интерфейсы для построения систем оповещения в стоечном исполнении. Модель MXR 4500/2 управляет двумя независимыми зонами оповещения и обеспечивает суммарную выходную мощность 500 Вт в линиях 100 В, что делает её идеальным выбором для объектов, где требуется высокая мощность в компактном стоечном формате.

Система DXT 4000 на базе MXR 4500/2 предназначена для объектов с высокими требованиями к безопасности — торговых центров, офисных зданий, гостиниц, школ, медицинских учреждений и других общественных пространств, где оборудование должно быть смонтировано в стандартные 19‑дюймовые стойки. Модель MXR 4500/2 отличается от настенных версий MX 3500 и MX 3250 специально разработанным корпусом для монтажа в стойку, занимающим всего 4U по высоте, что экономит драгоценное пространство в серверных и технических помещениях. Устройство оснащено встроенным блоком питания, сертифицированным по стандарту EN 54‑4, обеспечивающим стабильную работу системы даже при колебаниях напряжения в сети. Встроенный DSP-процессор позволяет оптимизировать эквализацию помещения, максимизируя разборчивость речи и качество фоновой музыки, что особенно важно для объектов с неидеальной акустикой. Важным преимуществом MXR 4500 является наличие встроенной платы IE 3008, которая обеспечивает возможность объединения до восьми мастер-блоков в конфигурации Master‑Slave, что значительно расширяет масштабируемость системы.

Ключевая особенность MXR 4500/2 — встроенный двухканальный усилитель мощности класса D+ с суммарной выходной мощностью 500 Вт в компактном 4U корпусе. Усилитель обеспечивает высокое качество звука с частотным диапазоном 80 Гц — 16 кГц (при спаде -3 дБ), отношением сигнал/шум более 98 дБ и коэффициентом гармонических искажений менее 0,3 % на номинальной мощности. Два независимых канала позволяют организовать до двух отдельных зон оповещения с возможностью индивидуальной настройки уровня, эквализации и высокочастотной фильтрации (20 Гц — 500 Гц) для каждой зоны. Усилитель рассчитан на работу в линиях 100 В, что позволяет передавать звуковой сигнал на значительные расстояния с минимальными потерями и подключать необходимое количество громкоговорителей к каждому каналу. Встроенная система автоматического резервирования усилительных каналов (spare amplifier automatic change-over) гарантирует непрерывность работы даже при выходе из строя одного из каналов. При обнаружении неисправности система мгновенно переключает нагрузку на резервный канал, обеспечивая бесперебойное оповещение в критических ситуациях. Резервный канал может заместить любой из двух основных каналов, обеспечивая высокую степень отказоустойчивости для системы с двумя зонами. Стоечное исполнение 4U обеспечивает удобный доступ ко всем интерфейсам и органам управления с передней панели.

Цифровой сигнальный процессор (DSP) MXR 4500/2 обеспечивает гибкую обработку аудиосигналов, включая эквализацию, динамическую обработку и фильтрацию для каждой из двух зон индивидуально. Встроенный высокочастотный фильтр (High-pass filter) с настройкой от 20 Гц до 500 Гц позволяет адаптировать систему под конкретные акустические условия и типы используемых громкоговорителей, исключая нежелательные низкочастотные помехи и повышая разборчивость речи. Управление настройками осуществляется через DIP-переключатели и переднюю панель устройства, что делает процесс конфигурации быстрым и удобным даже без использования внешнего компьютера. Встроенный генератор тонального сигнала (chime tone) автоматически воспроизводит короткий звуковой сигнал перед началом объявления, привлекая внимание слушателей. Система поддерживает до четырёх подключаемых консолей управления, что позволяет организовать несколько рабочих мест для операторов в разных частях здания. Благодаря встроенной плате IE 3008, до восьми мастер-блоков MXR 4500 могут быть объединены в конфигурации Master‑Slave через последовательную шину связи, что делает систему масштабируемой и позволяет наращивать количество зон и мощность по мере необходимости.

Конфигурация Master‑Slave — это ключевое преимущество платформы DXT 4000, реализованное в MXR 4500. В такой конфигурации один мастер-блок управляет работой всех подчинённых блоков, обеспечивая синхронизацию сообщений, мониторинг состояния и единое управление всей системой. Это особенно важно для крупных объектов, где требуется единая система оповещения с централизованным управлением, но при этом мощность или количество зон одного блока недостаточно. Объединение до восьми блоков позволяет создавать системы с суммарной мощностью до 4000 Вт и управлять до 48 зонами, сохраняя при этом единую логику работы и централизованный контроль. Встроенная плата IE 3008, входящая в комплект поставки MXR 4500, обеспечивает все необходимые интерфейсы для организации Master‑Slave связи, что делает систему готовой к масштабированию без необходимости заказа дополнительных плат расширения.

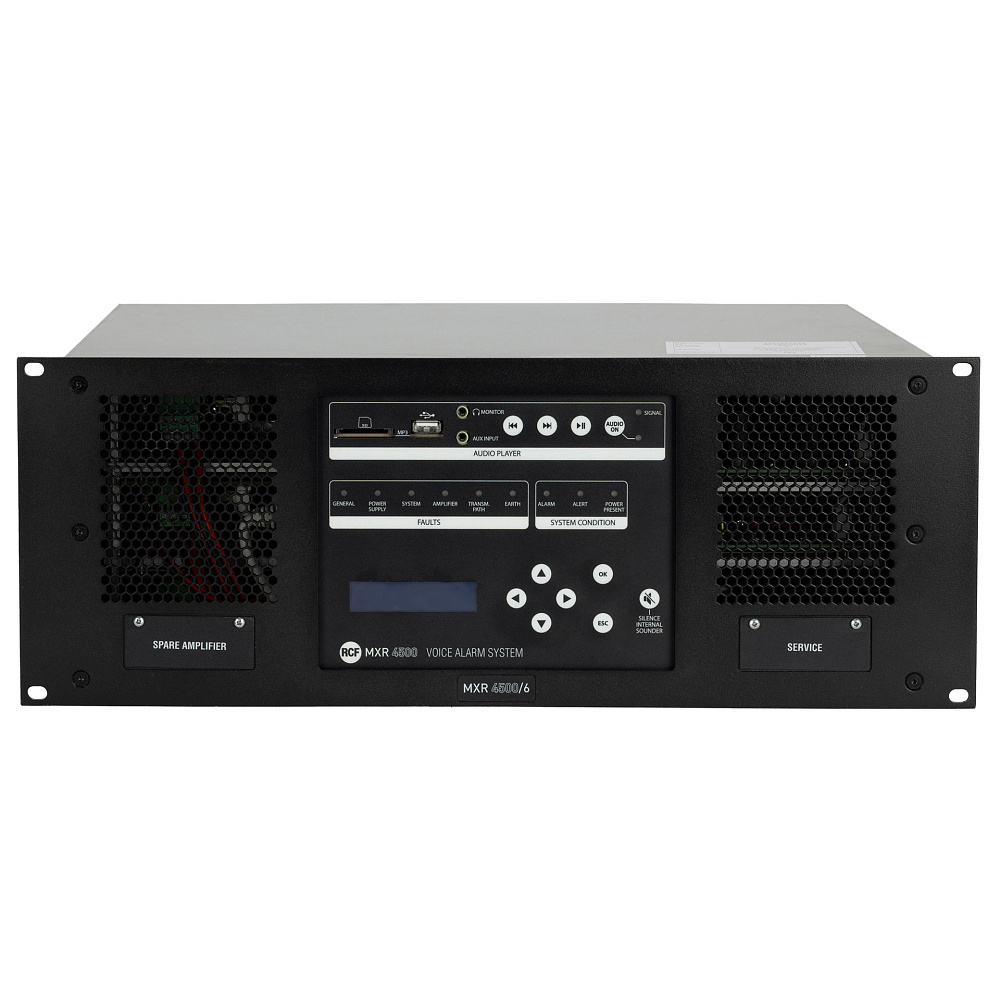

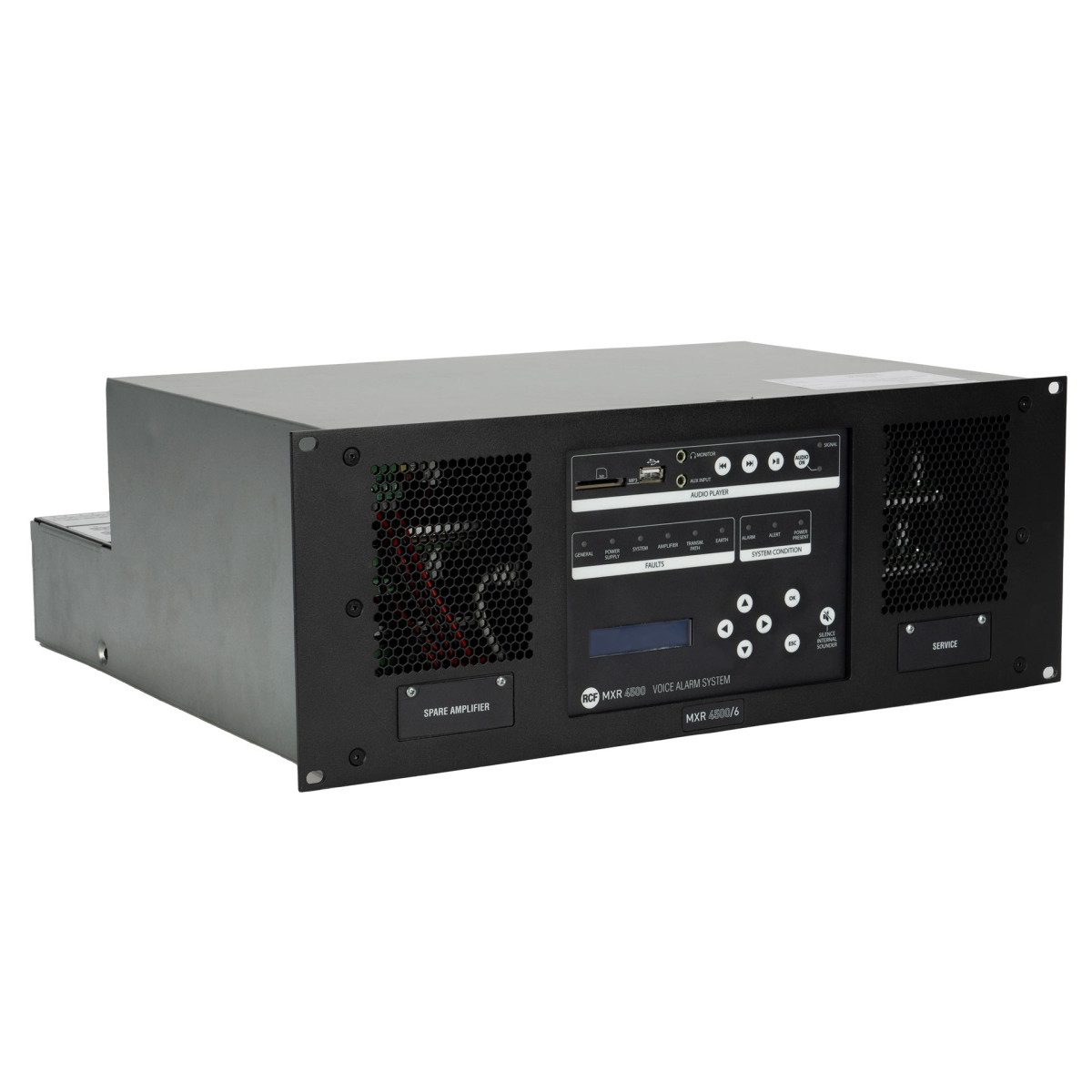

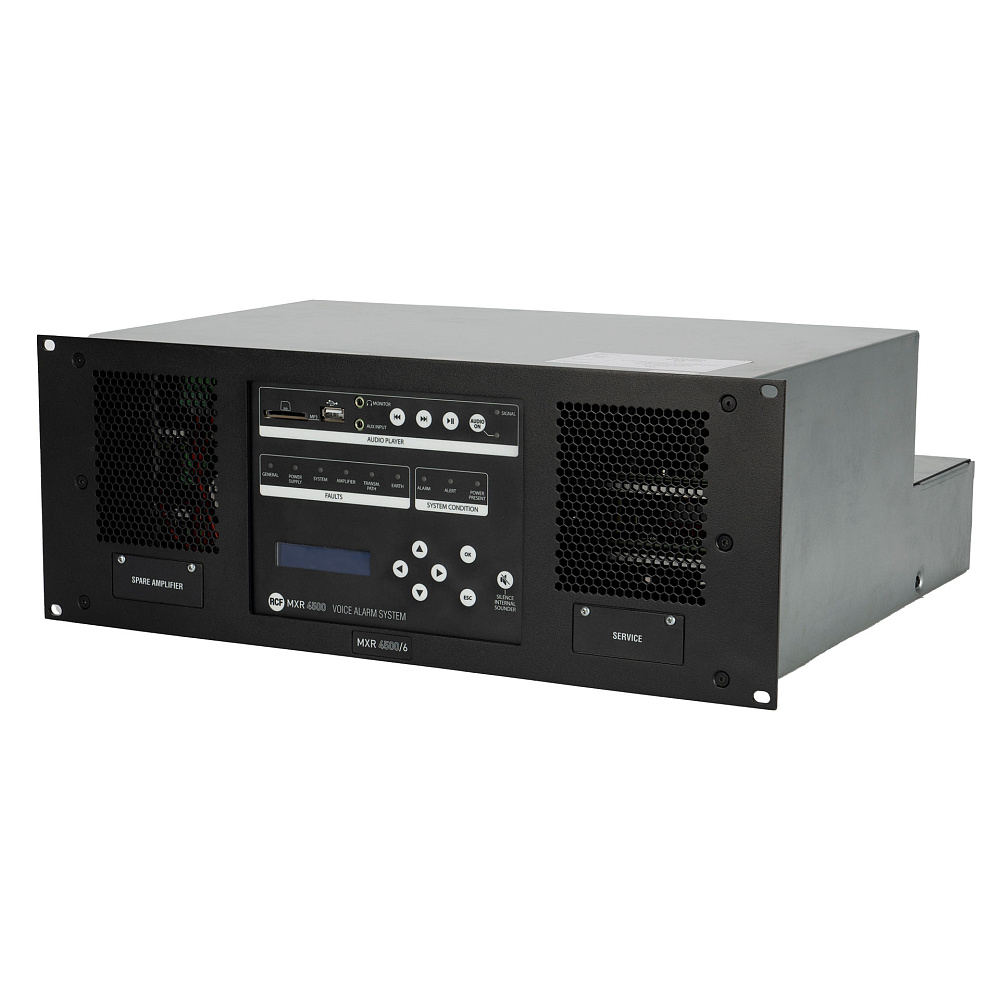

Особого внимания заслуживает стоечная конструкция MXR 4500/2. Устройство выполнено в металлическом корпусе чёрного цвета (RAL 9005) и предназначено для монтажа в стандартную 19‑дюймовую стойку, занимая всего 4U по высоте (178 мм). Компактная высота 4U позволяет разместить мастер-блок в стандартной стойке вместе с другим оборудованием, экономя пространство в технических помещениях и серверных. Глубина устройства составляет 426 мм, что позволяет устанавливать его в стойки стандартной глубины без необходимости использования дополнительных креплений или выдвижных полок. Вес устройства составляет всего 11,3 кг, что упрощает монтаж и снижает нагрузку на стойку. Все интерфейсы и органы управления расположены на передней панели, что обеспечивает удобный доступ при эксплуатации и обслуживании системы. Чёрный цвет корпуса органично вписывается в оформление стандартных стоек и технических помещений. Автоматический мониторинг всех критических компонентов — усилителей, линий громкоговорителей, источников сигнала и блоков питания — обеспечивает постоянный контроль состояния системы и мгновенное оповещение о любых неисправностях. Система мониторинга проверяет целостность каждой из двух линий громкоговорителей, наличие сигнала на всех входах и выходах, а также работоспособность всех внутренних компонентов мастер-блока.

MXR 4500/2 оснащён встроенными источниками аудиосигнала: разъёмами для USB-накопителей и SD-карт. Это позволяет воспроизводить заранее записанные экстренные и плановые сообщения непосредственно с внешних носителей без использования дополнительного оборудования. Встроенная память для записи экстренных сообщений на SD-карте гарантирует, что система всегда готова к воспроизведению критически важных объявлений даже при отсутствии внешних источников сигнала. Возможность использования USB-накопителей и SD-карт упрощает обновление сообщений и позволяет легко адаптировать систему под изменяющиеся требования объекта — например, добавлять рекламные аудиоролики, сезонные приветствия или новые экстренные инструкции без необходимости перепрограммирования всей системы.

Устройство может быть дополнено различными аксессуарами, расширяющими его функциональность. Для организации операторских мест доступны микрофонные консоли BM 3804↗ (со встроенным микрофоном) и BM 3804FM↗ (с ручным микрофоном и кнопкой PTT), а также расширитель кнопок BE 3806↗ для быстрого доступа к зонам и сообщениям. Для объектов, где требуется компактное решение, доступна микрофонная консоль ME 3801↗. Для расширения функциональности системы доступны дополнительные платы: IT 3010↗ (трансформаторный интерфейс) и MG 3006↗ (модуль сообщений). Наличие шести программируемых входов и выходов общего назначения (GPI/GPO) позволяет интегрировать MXR 4500/2 с системами управления зданием, пожарной сигнализацией и другим внешним оборудованием, обеспечивая централизованное управление всеми инженерными системами объекта.

Устройство сертифицировано по стандартам EN 54‑16 и EN 54‑4, что подтверждает его соответствие требованиям к оборудованию для систем речевого оповещения и управления эвакуацией. Сертификационный номер 0068-CPR-230/2025 гарантирует, что MXR 4500/2 прошёл все необходимые испытания на надёжность, безопасность и соответствие европейским нормам. Это делает устройство обязательным компонентом для систем оповещения в общественных зданиях, где требуется сертифицированное оборудование в соответствии с законодательством. Для подключения всех компонентов системы используются огнестойкие кабели J-Type fire-rated, что соответствует требованиям пожарной безопасности при прокладке кабельных трасс.

MXR 4500/2 — это профессиональное решение для системных интеграторов и инсталляторов, работающих с системами речевого оповещения на базе оборудования RCF DXT 4000. Устройство идеально подходит для торговых центров, офисных зданий, гостиниц, школ, медицинских учреждений и других общественных пространств, где требуется надёжная, сертифицированная система оповещения в компактном стоечном исполнении с возможностью масштабирования. Благодаря высокой степени интеграции, гибкости настройки, автоматическому резервированию и возможности объединения до восьми блоков в конфигурации Master‑Slave, MXR 4500/2 становится идеальным выбором для создания сертифицированных систем оповещения малого и среднего масштаба с возможностью дальнейшего расширения.
