Блок защиты от молнии DSPPA PC-1024L

Создание надежной системы оповещения и трансляции на объекте требует не только качественного основного оборудования, но и эффективной защиты от внешних угроз. Грозовые разряды, скачки напряжения в сети и токи утечки способны вывести из строя дорогостоящие усилители, коммутаторы и блоки управления, что в критический момент может привести к отказу всей системы безопасности. DSPPA PC-1024L — это профессиональный блок защиты от молнии, разработанный для обеспечения бесперебойной и безопасной работы систем аварийного оповещения, музыкальной трансляции и других ответственных аудиокомплексов. Устройство представляет собой четырехканальный защитный интерфейс, который устанавливается между линиями передачи сигнала и усилительным оборудованием, принимая на себя опасные импульсы и предотвращая их проникновение в чувствительную электронику.

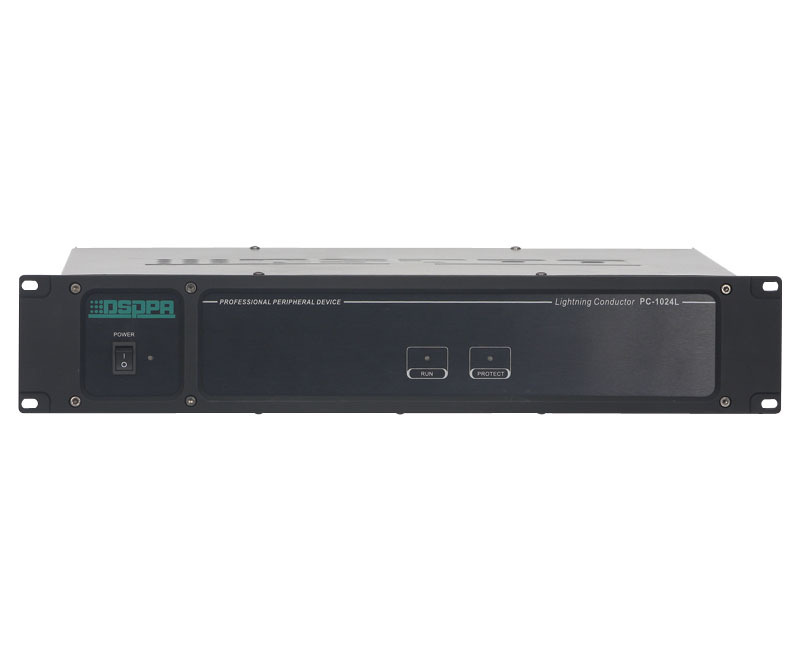

Конструктивно PC-1024L выполнен в виде стоечного блока высотой 2U, предназначенного для монтажа в стандартную 19-дюймовую стойку. Габаритные размеры устройства составляют 483 × 88 × 345 мм, а вес нетто — 7,7 кг. Корпус имеет матовое черное покрытие и оснащен удобной передней панелью с выключателем питания и светодиодными индикаторами состояния. На передней панели расположены индикатор питания «POWER», индикатор нормальной работы «NORMAL» и индикатор неисправности «PROTECT». Такая индикация позволяет оператору с первого взгляда оценить состояние блока и своевременно реагировать на возможные проблемы. Выключатель питания имеет два положения: «I» — включено, «O» — выключено, при этом в рабочем режиме индикатор питания светится, подтверждая подачу напряжения.

Основу защитного механизма PC-1024L составляют четыре независимых канала, каждый из которых способен пропускать сигнал с напряжением от 70 до 100 В и током до 20 А. Это позволяет использовать блок в мощных трансляционных системах, где по одной линии передается значительная энергия. Каждый канал оснащен отдельными входными и выходными разъемами, что упрощает подключение и обслуживание. Устройство обеспечивает защиту от молнии, перенапряжения и утечки тока. Порог срабатывания защиты по напряжению составляет 280 В, что гарантирует своевременное отключение при опасных скачках, превышающих допустимые нормы. Максимальный импульсный ток, который способен выдержать блок, достигает 30 кА при длительности импульса 8/20 мкс, что соответствует высоким стандартам грозозащиты. Защита от тока утечки срабатывает при значении не менее 10 мА, а сопротивление изоляции составляет не менее 10 МОм, обеспечивая надежную электрическую развязку.

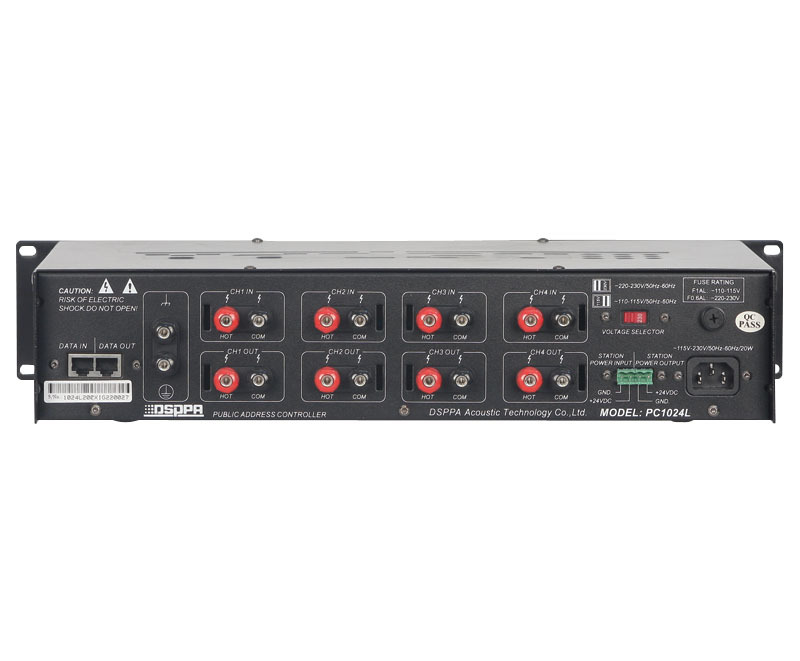

Особое внимание в PC-1024L уделено безопасности и правильному заземлению. На задней панели устройства расположена специальная клемма заземления, которая должна быть соединена с землей кабелем, способным пропустить ток не менее 30 ампер. Это критически важное требование, поскольку именно через заземление отводится основная энергия грозового разряда. Клемма также должна быть соединена с корпусами других приборов системы, что создает единый контур заземления и исключает разность потенциалов. В случае возникновения неисправности все выходы оборудования автоматически отключаются, а после устранения причины блок требует перезапуска. Такая логика работы предотвращает повреждение подключенного оборудования и обеспечивает безопасность эксплуатации.

Питание PC-1024L может осуществляться двумя способами: от сети переменного тока 110–240 В с частотой 50–60 Гц или от источника постоянного тока 24 В. Такая универсальность позволяет использовать блок в объектах с различными системами электропитания, включая системы с резервным питанием. Потребляемая мощность устройства не превышает 20 Вт, что делает его экономичным решением для постоянной работы. В цепи питания предусмотрен сетевой предохранитель на 500 мА, который защищает сам блок от короткого замыкания и перегрузок. Степень защиты корпуса соответствует стандарту IP20, что означает защиту от проникновения твердых частиц размером более 12,5 мм и отсутствие защиты от влаги. Это позволяет устанавливать блок в закрытых помещениях, серверных и аппаратных, где исключено прямое попадание воды.

Функциональные возможности PC-1024L не ограничиваются пассивной защитой. Устройство поддерживает дистанционное управление с помощью внешнего пульта PC-1005, что позволяет оператору контролировать состояние блока и управлять им из удаленного места. Кроме того, на задней панели предусмотрены клеммы для подключения входных и выходных сигналов дистанционного управления, а также разъемы для подключения усилителя или коммутатора, регулятора громкости или громкоговорителей. Это делает блок универсальным элементом системы, который легко интегрируется в существующую инфраструктуру. Уровень сигнала тревоги составляет 0 В (короткое замыкание), что совместимо с большинством систем мониторинга и автоматики.

Применение DSPPA PC-1024L особенно актуально на объектах, где требуется повышенная надежность и защита от внешних воздействий: в торговых центрах, офисных зданиях, аэропортах, вокзалах, спортивных комплексах и промышленных предприятиях. Блок устанавливается в разрыв линий между усилителями мощности и громкоговорителями, а также между источником сигнала и усилителем, обеспечивая комплексную защиту всего тракта. Благодаря четырехканальной архитектуре, одно устройство способно защитить несколько независимых зон оповещения, что снижает затраты на оборудование и упрощает монтаж. Наличие визуальной индикации и возможность дистанционного управления делают эксплуатацию блока удобной и контролируемой.

Для построения полноценной системы защиты и управления оповещением блок PC-1024L работает в связке с пультом дистанционного управления DSPPA PC-1005↗, который позволяет оператору управлять защитными функциями и отслеживать состояние системы. Также блок может быть интегрирован с усилителями мощности и коммутаторами серии DSPPA, обеспечивая комплексную защиту всего аудиотракта. Все компоненты объединяются в единую систему, гарантируя надежную и безопасную работу оборудования даже в самых сложных условиях эксплуатации.

Приобрести DSPPA PC-1024L и другие компоненты систем защиты и оповещения вы можете в интернет-магазине профессионального оборудования vismedia.ru.
