Блок управления 8 зон DSPPA PAVA-8500

Создание системы аварийного оповещения на объекте любой сложности требует центрального элемента, способного координировать работу всех компонентов, обеспечивать надежную трансляцию и мгновенно реагировать на чрезвычайные ситуации. DSPPA PAVA-8500 — это профессиональный блок управления, разработанный для построения систем голосового оповещения и управления эвакуацией, соответствующих строгим требованиям стандарта EN54-16. Устройство выступает в роли системного ядра, объединяя в единую сеть усилители, микрофонные консоли, панели расширения и внешние системы пожарной сигнализации. Такое решение востребовано в торговых центрах, офисных зданиях, выставочных залах, аэропортах, вокзалах и других объектах с массовым пребыванием людей, где от четкости и своевременности оповещения зависит безопасность.

В основе блока управления PAVA-8500 лежит мощный цифровой усилитель, обеспечивающий номинальную выходную мощность не менее 500 Вт на 100-вольтовую трансляционную линию. Устройство поддерживает восемь независимых зон оповещения с выходными цепями типа «A» и «B». Каждая зона оснащена индивидуальным переключателем и регулятором громкости, а также отдельной настройкой тембра высоких и низких частот, что позволяет адаптировать звучание под акустические особенности конкретного помещения. Суммарная мощность всех восьми зон не должна превышать 500 Вт, что дает возможность равномерно распределять нагрузку и подключать необходимое количество громкоговорителей. Выходное напряжение составляет 0–100 В, что является стандартом для профессиональных трансляционных систем. Архитектура усилителя обеспечивает высокую энергоэффективность и минимальное тепловыделение, что критически важно для оборудования, работающего в режиме постоянной готовности.

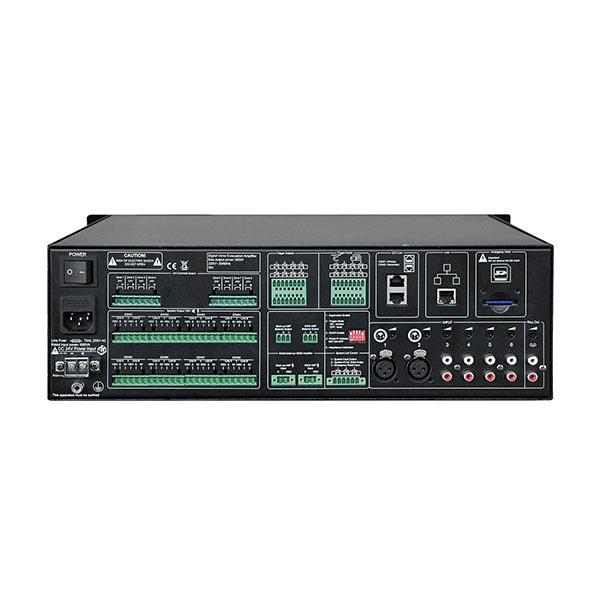

Блок управления PAVA-8500 поддерживает шесть внешних аудиовходов, включая два дифференциальных входа для подключения микрофонов и четыре непараллельных входа для воспроизведения фоновой музыки. Отдельный линейный выход позволяет подключать устройство к другому оборудованию или использовать его в качестве резервного канала записи. Встроенная поддержка воспроизведения аудиофайлов в форматах MP3 и WAV, а также наличие интерфейса для SD-карты, расширяющего пространство для хранения аудиофайлов, записей, данных конфигурации и журналов событий до 8 ГБ, делают систему полностью автономной. Устройство способно работать без постоянного подключения к компьютеру: после первичной настройки блок сохраняет все параметры и продолжает функционировать независимо. Встроенная поддержка сетевого протокола Dante обеспечивает передачу многоканального аудио с минимальными задержками и высочайшей точностью по стандартной сети Ethernet, что упрощает интеграцию и масштабирование системы.

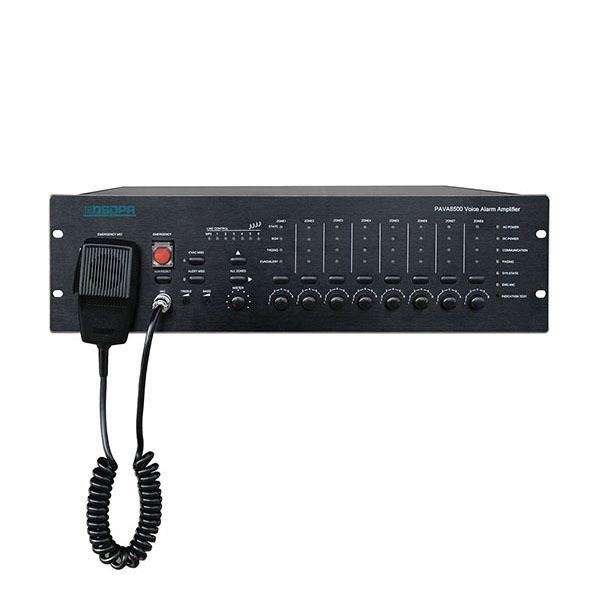

Одной из ключевых особенностей блока управления PAVA-8500 является развитая система самодиагностики и мониторинга. Устройство в реальном времени отслеживает состояние линий громкоговорителей, включая обнаружение заземления, обрыва и короткого замыкания, а также контролирует состояние подключенного оборудования: выносных микрофонных консолей, настенных микрофонных станций, аварийной панели, PTT-микрофона, встроенного и резервного усилителей. При обнаружении неисправности на передней панели загорается соответствующий светодиодный индикатор, а информация передается в программное обеспечение PAVA8000 для отображения на компьютере оператора. Индикация состояния включает контроль питания переменного и постоянного тока, состояния соединения с блоком управления и микрофонными консолями, а также общий статус системы. Система ведет журнал событий, фиксируя до 1000 записей о неисправностях и действиях операторов, что упрощает диагностику и обслуживание.

Блок управления PAVA-8500 обеспечивает гибкое управление аварийным оповещением. Поддерживается как ручной, так и автоматический запуск аварийных сообщений. При поступлении сигнала от системы пожарной сигнализации (ОПС) через входы типа «сухой контакт» блок автоматически активирует заранее запрограммированный сценарий оповещения для выбранной зоны или группы зон. Предусмотрены восемь программируемых входов типа «сухой контакт» (с возможностью настройки на срабатывание по короткому замыканию или по уровню напряжения от 3,3 до 24 В) и восемь программируемых выходов типа «сухой контакт», а также восемь выходов 24 В для управления внешними устройствами, например, для переключения питания на резервный усилитель или управления огнезадерживающими клапанами. Специальные входы для сброса пожарной тревоги и выходы для сигнализации о неисправности системы и режиме аварийного оповещения позволяют интегрировать блок в комплексные системы безопасности объекта.

Функция программного таймера открывает дополнительные возможности для использования системы в повседневной эксплуатации. Оператор может запрограммировать автоматическое воспроизведение фоновой музыки, служебных объявлений или сигналов по расписанию для определенных зон. Это делает блок PAVA-8500 универсальным решением, которое работает не только в режиме аварийного оповещения, но и в качестве системы фонового вещания. Поддерживается ручное и автоматическое зональное и групповое оповещение. Конфигурация устройства, настройка приоритетов аудиосигналов, программирование сценариев работы и мониторинг состояния осуществляются через специализированное программное обеспечение PAVA8000, устанавливаемое на ПК и подключаемое по сети Ethernet. Система поддерживает одновременную работу до 10 пользователей с разными правами доступа, включая администратора и гостевые учетные записи.

Конструкция блока PAVA-8500 рассчитана на установку в стандартную 19-дюймовую стойку, что позволяет компактно размещать оборудование в серверных шкафах. Габаритные размеры устройства составляют 483 × 420 × 132 мм, а вес нетто — 12,05 кг. Питание осуществляется от сети переменного тока 220 В с частотой 50 Гц, также предусмотрена возможность подключения резервного источника питания постоянного тока 24 В. Устройство автоматически определяет и переключается на резервное питание при отключении основного, что гарантирует работоспособность системы даже в условиях нестабильного электроснабжения. Встроенный модуль заряда аккумуляторной батареи с защитой от короткого замыкания, перегрузки и перенапряжения обеспечивает поддержание резервного питания в постоянной готовности. Низковольтная защита срабатывает при напряжении 20±1 В, предотвращая глубокий разряд батарей. Зарядное устройство обеспечивает номинальный ток 3,8 А и максимальный ток 5 А.

Для создания полноценной и отказоустойчивой системы аварийного оповещения блок управления PAVA-8500 работает в связке с блоком расширения DSPPA PAVA8500E↗, который позволяет расширить систему до 160 зон. Для организации дистанционного оповещения и управления система совместима с выносными микрофонными консолями DSPPA PAVA8008↗ и настенными микрофонными станциями DSPPA PAVA8009↗. Все эти компоненты объединяются в единую сеть Dante, обеспечивая надежную передачу данных и аудиосигнала. К блоку управления можно одновременно подключить до 32 выносных микрофонных консолей и настенных микрофонных станций, а также до 19 блоков расширения. Такая архитектура позволяет создавать системы оповещения практически любой конфигурации, адаптированные под конкретные задачи объекта.

Приобрести DSPPA PAVA-8500 и другие компоненты систем аварийного оповещения вы можете в интернет-магазине профессионального оборудования vismedia.ru.
