Блок расширения 8 зон DSPPA PAVA-8500E

Обеспечение безопасности людей на крупных объектах требует создания отказоустойчивой и масштабируемой системы аварийного оповещения. Когда возможностей центрального блока управления становится недостаточно для покрытия всех зон большого здания или комплекса, возникает необходимость в расширении. DSPPA PAVA8500E — это профессиональный блок расширения, разработанный для увеличения зон трансляции в системе аварийного оповещения, соответствующей стандарту EN54-16. Устройство представляет собой усилительный модуль, который органично интегрируется в общую структуру, позволяя каскадировать систему до 160 зон, что делает его незаменимым решением для крупных торговых центров, многоэтажных офисных зданий, выставочных комплексов, аэропортов и вокзалов.

В основе блока расширения PAVA8500E лежит мощный цифровой усилитель, обеспечивающий номинальную выходную мощность не менее 500 Вт на 100-вольтовую трансляционную линию. Такая архитектура гарантирует не только высокую энергоэффективность и минимальное тепловыделение, но и исключительную надежность, что критически важно для оборудования, работающего в режиме постоянной готовности. Устройство поддерживает подключение внешнего резервного усилителя с функцией автоматического резервирования, что создает дополнительный уровень отказоустойчивости. В случае выхода из строя основного усилительного тракта система мгновенно переключится на резервный, не прерывая трансляцию аварийных сообщений. Блок добавляет в систему восемь независимых зон оповещения с выходными цепями типа «A» и «B». Каждая зона оснащена индивидуальным переключателем и регулятором громкости, что позволяет гибко управлять звуковым давлением в зависимости от акустических особенностей конкретного помещения. Для каждой зоны доступна отдельная регулировка тембра высоких и низких частот, а также общая регулировка громкости, что обеспечивает максимально комфортное и разборчивое звучание. Суммарная мощность всех восьми зон не должна превышать 500 Вт, что позволяет равномерно распределять нагрузку и подключать необходимое количество громкоговорителей. Выходное напряжение составляет 0–100 В, что является стандартом для профессиональных трансляционных систем.

Устройство поддерживает шесть внешних аудиовходов, включая два дифференциальных входа для подключения микрофонов и четыре непараллельных входа для воспроизведения фоновой музыки. Это дает возможность использовать блок не только для аварийного оповещения, но и для организации фонового музыкального сопровождения в режиме повседневной работы. Отдельный линейный выход позволяет подключать блок расширения к другому оборудованию или использовать его в качестве резервного канала записи. Поддержка воспроизведения аудиофайлов в форматах MP3 и WAV, а также наличие внешнего интерфейса для SD-карты, расширяющего пространство для хранения аудиофайлов, записей, данных конфигурации и журналов событий, делает систему полностью автономной и готовой к работе в любых условиях. Встроенная поддержка сетевого протокола Dante обеспечивает передачу многоканального аудио с минимальными задержками и высочайшей точностью по стандартной сети Ethernet, упрощая интеграцию и масштабирование системы.

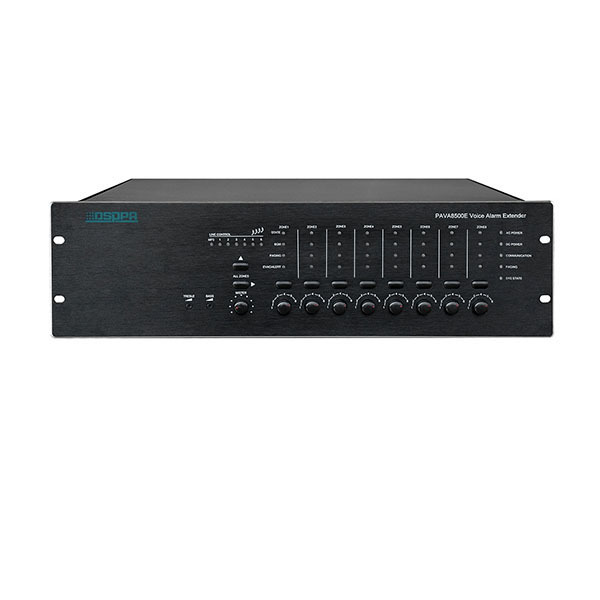

Безопасность и надежность системы PAVA8500E подтверждены соответствием строгим требованиям стандарта EN54-16, который регламентирует оборудование для управления голосовой сигнализацией и оповещением при пожаре. Блок оснащен развитой системой самодиагностики, которая в реальном времени отслеживает состояние линий громкоговорителей, включая обнаружение заземления, обрыва и короткого замыкания. Также контролируется состояние подключенного оборудования: блока управления, выносных микрофонных консолей и резервного усилителя. При обнаружении неисправности на передней панели загорается соответствующий светодиодный индикатор, а информация передается в программное обеспечение PAVA8000 для отображения на компьютере оператора. Индикация состояния включает контроль питания переменного и постоянного тока, состояния соединения с блоком управления и микрофонными консолями, а также общий статус системы.

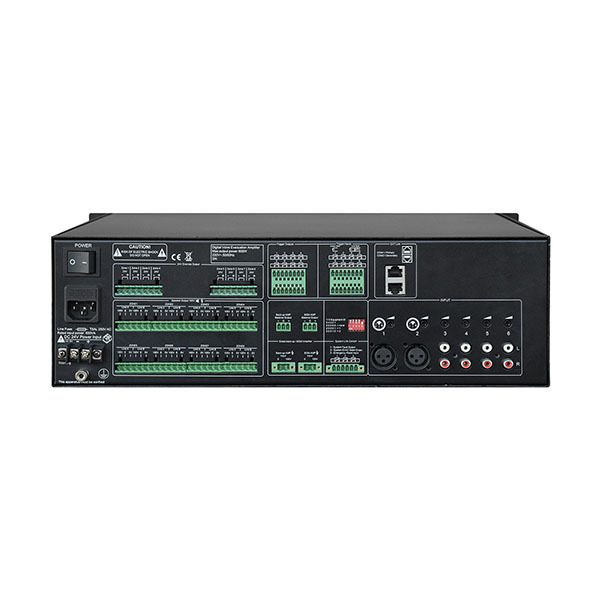

Гибкость настройки и управления является одной из ключевых особенностей блока расширения. Поддерживается как ручное, так и автоматическое управление, включая зональное и групповое оповещение. Конфигурация устройства, настройка приоритетов аудиосигналов, программирование сценариев работы и мониторинг состояния осуществляются через специализированное программное обеспечение PAVA8000, устанавливаемое на ПК и подключаемое по сети Ethernet. Для интеграции с внешними системами, например, с пожарной сигнализацией, предусмотрены восемь программируемых входов типа «сухой контакт» (с возможностью настройки на срабатывание по короткому замыканию или по уровню напряжения от 3,3 до 24 В) и восемь программируемых выходов типа «сухой контакт», а также восемь выходов 24 В для управления внешними устройствами. Предусмотрены специальные входы для сброса пожарной тревоги и выходы для сигнализации о неисправности системы и режиме аварийного оповещения. Это позволяет создавать сложные сценарии реагирования на чрезвычайные ситуации.

Конструкция блока PAVA8500E рассчитана на установку в стандартную 19-дюймовую стойку, что позволяет компактно размещать оборудование в серверных шкафах. Габаритные размеры устройства составляют 483 × 420 × 132 мм, а вес нетто — 11,75 кг. Питание осуществляется от сети переменного тока 220–240 В с частотой 50–60 Гц, также предусмотрена возможность подключения резервного источника питания постоянного тока 24 В, что гарантирует работоспособность системы даже при отключении основного электропитания. Встроенный модуль заряда аккумуляторной батареи с защитой от короткого замыкания, перегрузки и перенапряжения обеспечивает поддержание резервного питания в постоянной готовности. Низковольтная защита срабатывает при напряжении 20±1 В, предотвращая глубокий разряд батарей.

Блок расширения PAVA8500E находит применение в составе комплексных систем оповещения о пожаре и управления эвакуацией (СОУЭ) на объектах различного назначения. Он позволяет организовать трансляцию речевых сообщений, аварийных сигналов и фоновой музыки в десятках зон, обеспечивая при этом высокое качество звука и надежность. Устройство может использоваться как для расширения существующей системы, так и для построения новой, масштабируемой инфраструктуры оповещения. Благодаря поддержке Dante и стандартных сетевых протоколов, интеграция блока в существующую IT-инфраструктуру объекта не требует прокладки дополнительных специализированных линий, что снижает затраты на монтаж и обслуживание.

Для создания полноценной и отказоустойчивой системы аварийного оповещения блок расширения PAVA8500E работает в связке с основным блоком управления DSPPA PAVA8500↗. Расширение зон может быть реализовано каскадным подключением до 19 блоков PAVA8500E. Для организации дистанционного оповещения и управления система совместима с выносными микрофонными консолями DSPPA PAVA8008↗ и настенными микрофонными станциями DSPPA PAVA8009↗. Все эти компоненты объединяются в единую сеть Dante, обеспечивая надежную передачу данных и аудиосигнала.
