8-канальное устройство служебной связи LES AK-81VGR

В профессиональной теле- и радиовещательной деятельности, при организации прямых эфиров, спортивных трансляций, концертов и других мероприятий, где требуется оперативная связь между режиссёром, операторами, звукорежиссёрами и техническим персоналом, надёжная система служебной связи является критически важным элементом производственного процесса. Возможность оперативно переключаться между абонентами, обеспечивать двустороннюю связь, подавать сигналы от внешних источников и объединять несколько устройств в единую систему — всё это определяет эффективность работы всей команды. LES AK-81VGR — это устройство системы служебной связи на 8 абонентов с поканальной регулировкой громкости и четырьмя дополнительными программными входами, разработанное российской компанией LES для использования в составе систем служебной связи общего назначения, работающих по аналоговым четырёхпроводным линиям. Модель AK-81VGR представляет собой расширенную версию AK-81VG, предлагая дополнительные возможности по интеграции внешних аудиоисточников и гибкой настройке уровней сигналов для каждого абонента.

В основе AK-81VGR лежит 8-канальная архитектура, обеспечивающая одновременную связь с восемью абонентами. Каждый канал оборудован отдельной кнопкой персонального выбора с мигающей подсветкой, индицирующей входящий вызов или активность речи абонента. Для ответа на вызов или инициации связи оператору достаточно нажать кнопку нужного канала и произнести речь в микрофон. Кнопки имеют два режима работы: кратковременное нажатие фиксирует соединение с соответствующей линией, долговременное нажатие (более 400 мс) разрывает связь после отпускания кнопки. Одновременно может быть активировано любое количество линий, что позволяет организовывать групповые селекторные совещания между несколькими абонентами одновременно.

Устройство оснащено технологией подавления акустического эха (AEC), которая распознаёт и устраняет эхо максимально быстро, минимально влияя на качество звука. В сочетании со встроенной системой порогового шумоподавления, компрессором с АРУ для сигналов с микрофона и ручной регулировкой чувствительности по каждому каналу, AK-81VGR позволяет избежать акустической обратной связи и обеспечивает качественную передачу речи даже в условиях высокой акустической нагрузки. Входные усилители построены на базе электронных бестрансформаторных приёмников с высоким уровнем фоноподавления. Входное сопротивление составляет не менее 600 Ом, выходное — не более 60 Ом, а максимальный уровень выходного сигнала достигает +8 дБм.

Ключевым отличием AK-81VGR от базовой модели AK-81VG является наличие четырёх дополнительных аналоговых входов «PGM INPUT 1..4». Сигналы с этих входов могут подаваться в выходные линии каждого из 8 каналов связи и прослушиваться на местном громкоговорителе (или в гарнитуре). Уровень громкости каждого из четырёх PGM-входов регулируется независимо и индивидуально для каждого абонента, что позволяет гибко настраивать миксы для разных участников переговоров. Например, ведущему можно подать один фоновый сигнал, а техническому персоналу — другой, что особенно востребовано в сложных студийных и концертных конфигурациях.

Устройство поддерживает режим BYPASS (сквозной проход сигнала). Если связь с абонентом не активна, на его выходную линию может подаваться его же входной сигнал — это позволяет соединять аналогичные устройства «цепочкой», объединяя нескольких абонентов в одну виртуальную линию общего доступа (partyline). Уровень возвращаемого сигнала можно отрегулировать как локально (с помощью кнопки «BPS» и регулятора уровня канала), так и через программу удалённого управления на ПК.

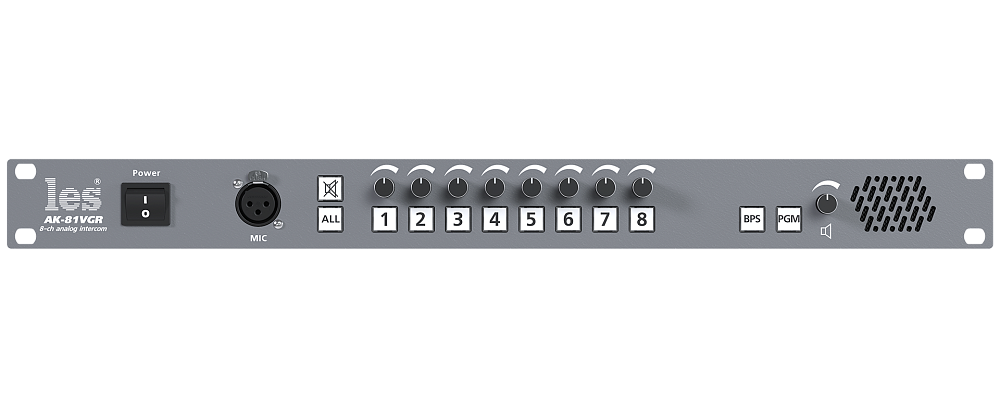

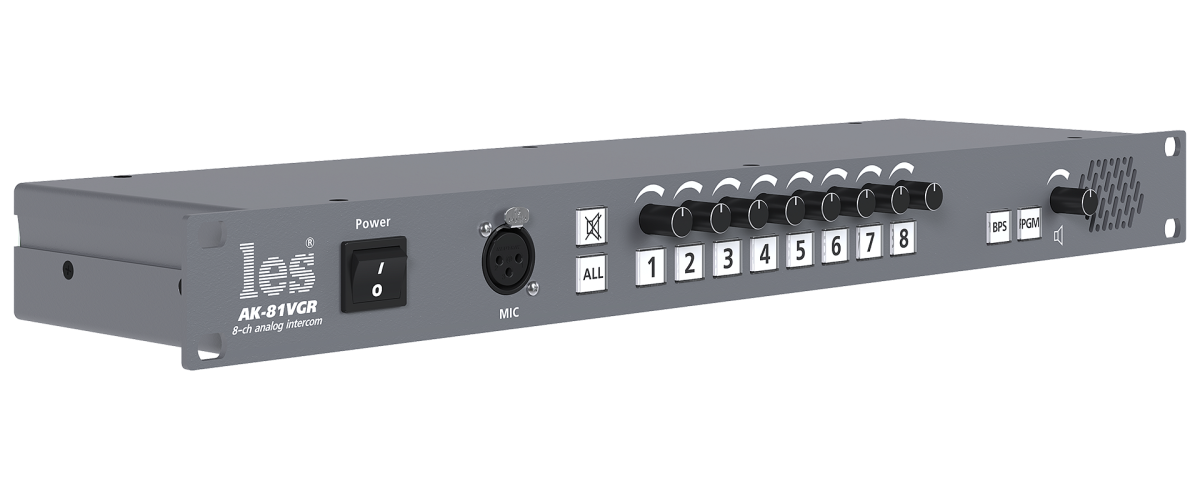

Управление устройством реализовано на двух уровнях. На передней панели расположены кнопки персонального выбора абонентов (1–8), регуляторы громкости для каждого канала, общий регулятор громкости «Volume», кнопка «ALL» для одновременного выбора всех абонентов, кнопка отключения звука на динамике, кнопка «BPS» для локальной настройки уровня сквозного прохода сигнала, кнопка «PGM» для локальной настройки уровней сигналов с PGM-входов, а также кнопка включения питания. Встроенный громкоговоритель позволяет прослушивать входящие сообщения без подключения наушников. Для дистанционного управления предусмотрено подключение к ПК через разъём USB type B и специализированное программное обеспечение «AK_81VGR». Программа позволяет сохранять и загружать конфигурации, обновлять прошивку, настраивать яркость подсветки, управлять режимом дуплекса, регулировать уровни BYPASS и PGM-сигналов для каждого канала, а также устанавливать параметры приглушения неактивных каналов и порога включения индикации. Сигнал на выходе «MONITOR OUT» повторяет сигнал с микрофона и служит для протоколирования событий в аппаратной.

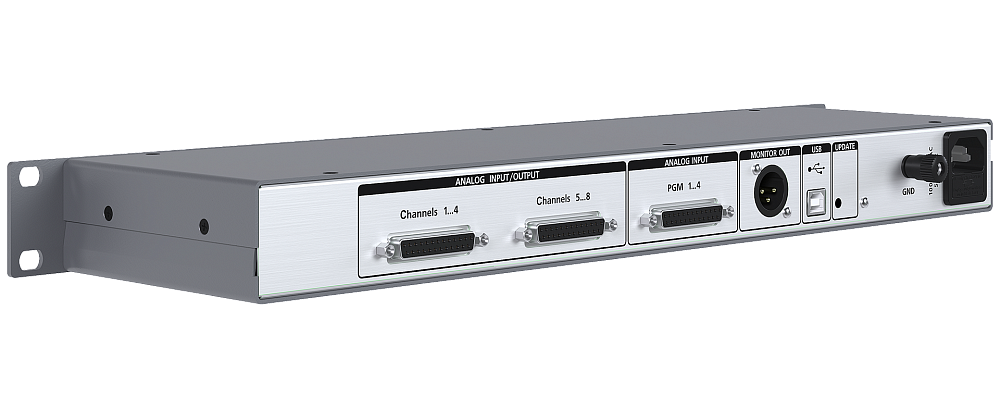

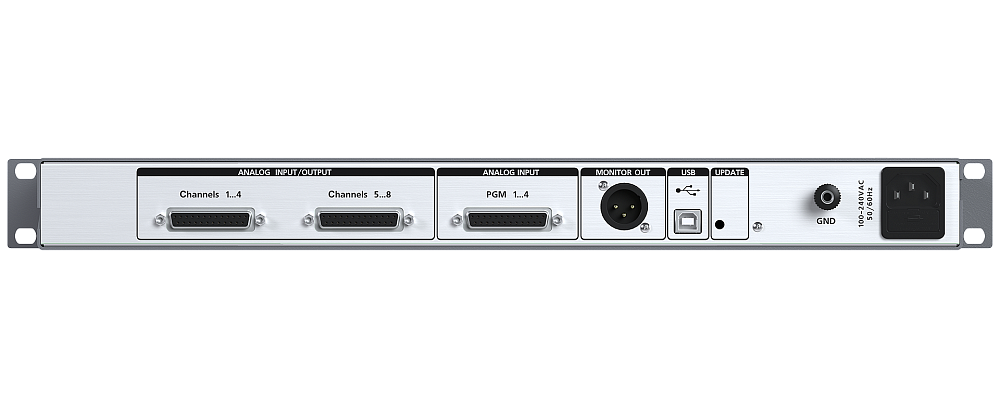

Коммутация с абонентами осуществляется через разъёмы DB-25F на задней панели, к которым подключаются четырёхпроводные линии служебной связи. Для PGM-входов также используется разъём DB-25F. Распайка разъёмов обеспечивает симметричное подключение всех сигналов. Также на задней панели расположены: разъём для подключения микрофона или гарнитуры (XLR-3F или XLR-5F), разъём «MONITOR OUT» (XLR-3M) для системы регистрации, разъём USB type B для подключения к ПК, кнопка «UPDATE» для перевода устройства в режим обновления ПО, клемма заземления и разъём питания IEC C14. Земли входных и выходных разъёмов соединены вместе, присоединены к контакту РЕ блока питания, корпусу прибора и клемме заземления. Устройство монтируется в стандартную 19-дюймовую телекоммуникационную стойку и занимает 1U (44 мм) по высоте. Габариты устройства составляют 483 × 44 × 123 мм, вес — 2,2 кг.

Устройство AK-81VGR идеально сочетается с другим оборудованием служебной связи LES, образуя гибкие масштабируемые системы для телевизионных студий, передвижных телевизионных станций, концертных залов и спортивных арен. Для расширения количества абонентских линий доступны блоки связи AK-121VG↗ на 12 абонентов, AK-81VG↗ на 8 абонентов и AK-81AS↗ на 8 абонентов. Для дистанционного управления системой через сигналы GPI могут быть использованы пульты управления KR-41C↗ с 4 кнопками и KR-21C↗ с 2 кнопками. Для защиты линий служебной связи от импульсных перенапряжений применяются блоки грозозащиты FZ-81AS↗. Для гальванической развязки и разрыва цепей земли в линиях симметричного аналогового звука предназначены блоки TR-81AS↗ и TRZ-81AS↗. Все перечисленные устройства выполнены в стандарте 19-дюймового монтажа и имеют высоту 1U (44 мм), что позволяет компактно размещать их в телекоммуникационных стойках. Комплексное использование оборудования LES обеспечивает построение надёжных, масштабируемых систем служебной связи, адаптированных под любые задачи. Двадцатичетырёхмесячная гарантия от производителя подтверждает высокое качество и надёжность оборудования, произведённого в России.
