12-канальное устройство служебной связи LES AK-121VG

В профессиональной теле- и радиовещательной деятельности, при организации прямых эфиров, спортивных трансляций, концертов и других мероприятий, где требуется оперативная связь между режиссёром, операторами, звукорежиссёрами и техническим персоналом, надёжная система служебной связи является критически важным элементом производственного процесса. Традиционные межстанционные переговорные устройства часто не обеспечивают необходимой гибкости и функциональности, а использование профессиональных коммутационных систем требует значительных затрат. LES AK-121VG — это устройство системы служебной связи на 12 абонентов с поканальной регулировкой громкости, разработанное российской компанией LES для использования в составе систем служебной связи общего назначения, работающих по аналоговым четырёхпроводным линиям. Модель AK-121VG представляет собой законченное функциональное решение для организации двусторонней связи между операторами, ведущими и техническим персоналом в телевизионных студиях, репортажных комплексах, передвижных телевизионных станциях (ПТС), концертных залах и других объектах, где требуется надёжная и оперативная координация действий всех участников производственного процесса.

В основе AK-121VG лежит 12-канальная архитектура, обеспечивающая одновременную связь с двенадцатью абонентами. Каждый канал оборудован отдельной кнопкой персонального выбора с мигающей подсветкой, индицирующей входящий вызов. Для ответа на вызов или инициации связи оператору достаточно нажать кнопку нужного канала и произнести речь в микрофон. Кнопки имеют два режима работы: кратковременное нажатие фиксирует соединение с соответствующей линией, долговременное нажатие (более 400 мс) разрывает связь после отпускания кнопки. Одновременно может быть активировано любое количество линий, что позволяет организовывать групповые селекторные совещания между несколькими абонентами одновременно — незаменимая функция при согласовании действий в прямом эфире.

Устройство оснащено технологией подавления акустического эха (AEC), которая распознаёт и устраняет эхо максимально быстро, не влияя на качество звука. В сочетании со встроенной системой шумоподавления, компрессором с АРУ для сигналов с микрофона и ручной регулировкой уровня входных сигналов по каждому каналу, AK-121VG позволяет избежать акустической обратной связи и обеспечивает качественную передачу речи даже в условиях высокой акустической нагрузки. Входные усилители построены на базе электронных бестрансформаторных приёмников с высоким уровнем фоноподавления, что гарантирует чистоту принимаемого сигнала.

Устройство может работать в двух режимах: с включённой и выключенной дуплексной связью. При отключенном режиме «Дуплекс» работа происходит по принципу симплексного канала: если кнопка канала подсвечена, соответствующий абонент слышит оператора, но оператор не слышит абонента; если кнопка не подсвечена — оператор слышит абонента, но абонент не слышит оператора. При включенном режиме «Дуплекс» обеспечивается полноценное двустороннее общение при светящейся кнопке соответствующего абонента. Выбор режима осуществляется через программу управления на ПК, подключаемую по USB.

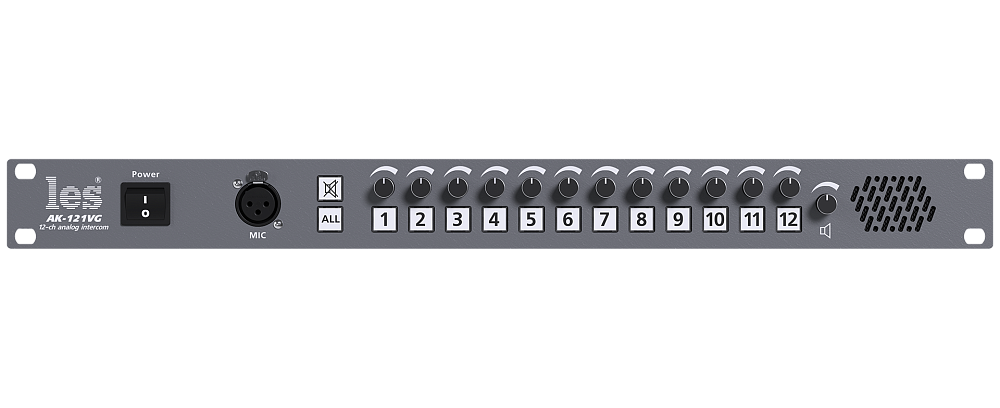

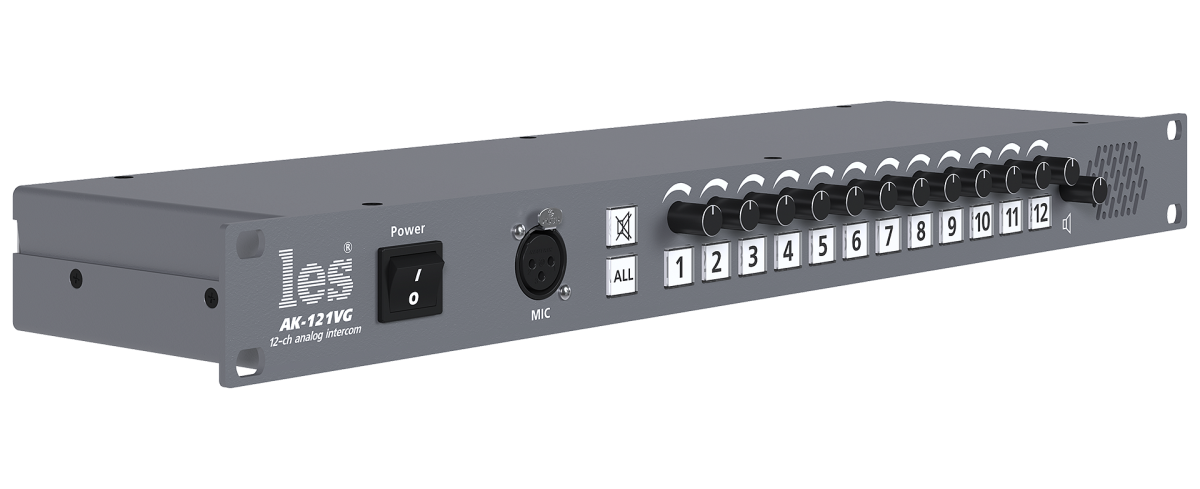

Управление устройством реализовано на двух уровнях. На передней панели расположены кнопки персонального выбора абонентов (1–12), регуляторы громкости для каждого канала, общий регулятор громкости «Volume», кнопка «ALL» для одновременного выбора всех абонентов, кнопка отключения звука на динамике, а также кнопка включения питания. Для дистанционного управления предусмотрено подключение к ПК через разъём USB type B и специализированное программное обеспечение «AK_X1VG», доступное для скачивания на сайте производителя. Программа позволяет сохранять и загружать конфигурации, обновлять прошивку, настраивать яркость подсветки, активировать режим байпаса, управлять режимом дуплекса и регулировать параметры приглушения неактивных каналов и порога включения индикации. Сигнал на выходе «MONITOR OUT» повторяет сигнал с микрофона и служит для протоколирования событий в аппаратной.

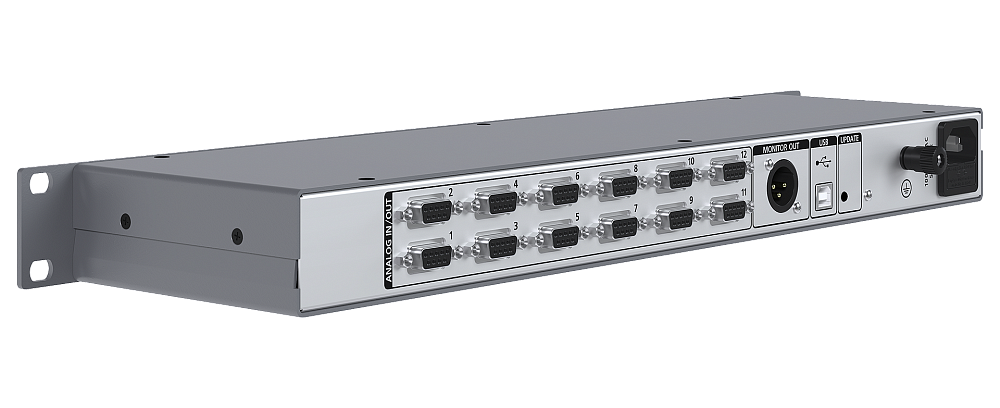

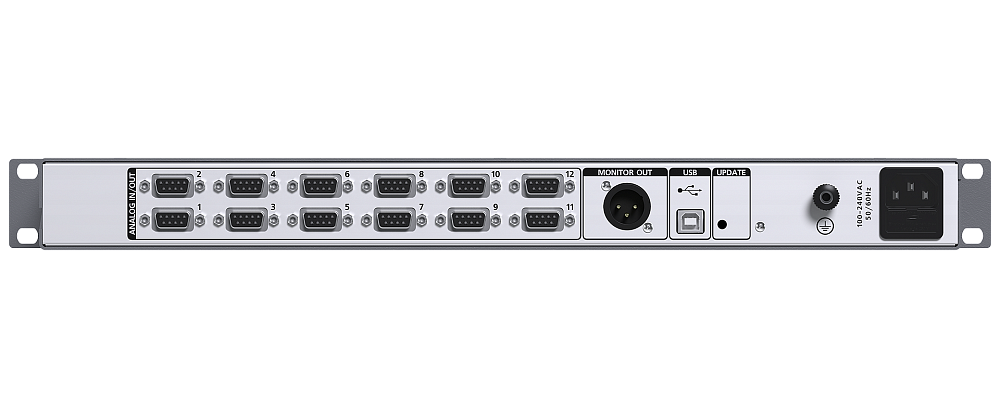

Коммутация с абонентами осуществляется через разъёмы DB-9F на задней панели, к которым подключаются четырёхпроводные линии служебной связи. Также на задней панели расположены: разъём для подключения микрофона или гарнитуры (XLR-3F или XLR-5F), разъём «MONITOR OUT» (XLR-3M) для системы регистрации, разъём USB type B для подключения к ПК, кнопка «UPDATE» для перевода устройства в режим обновления ПО, клемма заземления и разъём питания IEC C14. Устройство монтируется в стандартную 19-дюймовую телекоммуникационную стойку и занимает 1U (44 мм) по высоте. Габариты устройства составляют 483 × 44 × 123 мм, вес — 2,3 кг.

Устройство AK-121VG идеально сочетается с другим оборудованием служебной связи LES, образуя гибкие масштабируемые системы для телевизионных студий, передвижных телевизионных станций, концертных залов и спортивных арен. Для расширения количества абонентских линий доступны блоки связи AK-81AS↗ на 8 абонентов и AK-81VGR↗ на 8 абонентов с 4 дополнительными линейными входами. Для дистанционного управления системой через сигналы GPI могут быть использованы пульты управления KR-41C↗ с 4 кнопками и 4 разъёмами GPI и KR-21C↗ с 2 кнопками. Для защиты линий служебной связи от импульсных перенапряжений, возникающих при грозовых разрядах, применяются блоки грозозащиты FZ-81AS↗. Для гальванической развязки и разрыва цепей земли в линиях симметричного аналогового звука предназначены блоки TR-81AS↗ и TRZ-81AS↗. Все перечисленные устройства выполнены в стандарте 19-дюймового монтажа и имеют высоту 1U (44 мм), что позволяет компактно размещать их в телекоммуникационных стойках. Комплексное использование оборудования LES обеспечивает построение надёжных, масштабируемых систем служебной связи, адаптированных под любые задачи — от небольших студий до крупных телевизионных комплексов. Встроенная технология подавления эха, система шумоподавления и компрессор с АРУ делают AK-121VG оптимальным выбором для профессионального использования в условиях высокого акустического фона. Двадцатичетырёхмесячная гарантия от производителя подтверждает высокое качество и надёжность оборудования, произведённого в России.
