Индикатор эфира и номера камеры Teleview TallyPlus Twin

В условиях многокамерной студии или при проведении прямых трансляций критически важно исключить любые ошибки, связанные с переключением камер. Ведущий, операторы и режиссёр должны мгновенно и однозначно понимать, какая камера в данный момент находится в эфире, а какая — в режиме ожидания. Традиционные световые индикаторы (tally) на камерах часто оказываются недостаточно заметными для ведущего, который находится на значительном расстоянии от камеры или смотрит в объектив под определённым углом. Teleview TallyPlus Twin — это профессиональный студийный индикатор эфира и номера камеры, который выводит контроль на новый уровень. Устройство не просто сигнализирует о статусе «в эфире» (On‑Air), но и оснащено двумя крупными семисегментными LED‑дисплеями, позволяющими чётко идентифицировать номер активной камеры. Это решение незаменимо в новостных студиях, на концертных площадках, в спортивных комплексах и любых многокамерных системах видеопроизводства, где требуется точная и быстрая ориентация в переключениях.

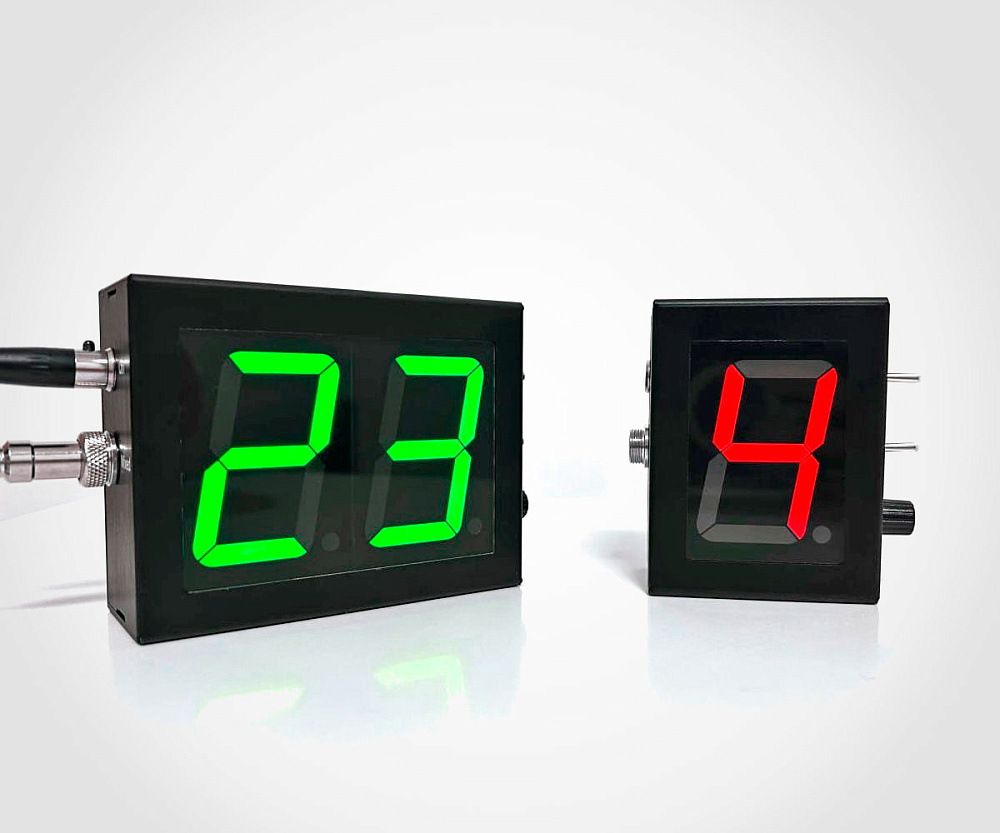

Главная особенность TallyPlus Twin — два больших семисегментных LED‑индикатора, отображающих номера камер в диапазоне от 00 до 99. Такая конструкция обеспечивает мгновенное распознавание информации как на близком, так и на дальнем расстоянии, что критически важно для ведущего, находящегося в кадре на расстоянии нескольких метров от камеры. В обычном режиме ожидания (standby) дисплей светится зелёным цветом, позволяя легко идентифицировать все камеры в студии. При получении сигнала о том, что камера «в эфире» (live), цвет мгновенно переключается на ярко‑красный, привлекая внимание и устраняя любую двусмысленность. Такая цветовая кодировка позволяет ведущему и операторам интуитивно понимать текущую ситуацию без необходимости отводить взгляд от сцены или монитора. Яркость свечения можно настроить индивидуально, выбрав один из шести доступных уровней, чтобы адаптировать индикатор к любым условиям студийного освещения — от затемнённых концертных залов до ярко освещённых новостных павильонов.

TallyPlus Twin спроектирован для бесшовной интеграции в существующую студийную инфраструктуру и предлагает два независимых метода управления, что обеспечивает совместимость с широчайшим спектром оборудования — от портативных камер до флагманских студийных систем. Первый способ — оптический, с использованием датчика освещённости LDR (Light‑Dependent Resistor). Датчик наклеивается на штатную лампу tally камеры. Когда штатная лампа загорается красным (сигнал «в эфире»), датчик улавливает изменение освещённости и передаёт команду на TallyPlus Twin. Это бесконтактный и очень простой в реализации метод, который идеально подходит для модернизации уже существующих камер без необходимости вмешательства в их электронику. Второй способ — электрический, через интерфейс GPI (General Purpose Interface). Для прямого подключения к видеомикшеру или другому управляющему устройству предусмотрен GPI‑вход, на который подаётся сигнал напряжением от +3 до +6 В. Этот сигнал мгновенно активирует индикацию на TallyPlus Twin, обеспечивая самую высокую скорость реакции и минимальную задержку, что особенно важно в наиболее ответственных эфирных сценариях, где каждая доля секунды имеет значение. Возможность выбора между LDR и GPI делает устройство универсальным и позволяет использовать его с камерами любых производителей, независимо от наличия или отсутствия специальных tally‑выходов.

В основе устройства лежит микропроцессор, который не только обрабатывает входящие сигналы от LDR‑сенсора или GPI‑входа, но и сохраняет все настройки в энергонезависимой памяти. Это означает, что индикатор «запоминает» установленный номер камеры, выбранный уровень яркости, режим управления и чувствительность LDR‑сенсора даже после полного отключения питания. При следующем включении он будет готов к работе без перенастройки, что особенно ценно в динамичной студийной среде, где время на подготовку к эфиру часто ограничено. Для настройки чувствительности LDR‑датчика предусмотрен потенциометр, позволяющий точно подобрать порог срабатывания в зависимости от яркости штатной лампы tally и условий окружающего освещения. Это гарантирует стабильную и безошибочную работу в любых условиях — от студий с мягким рассеянным светом до площадок с яркими прожекторами.

Конструктивно TallyPlus Twin выполнен в компактном металлическом корпусе с габаритами 118×93×45 мм и весом всего 354 грамма. Устройство оснащено резьбовыми отверстиями 1/4″‑20 UNC на верхней и нижней панелях корпуса. Это универсальный стандарт для фото- и видеоаксессуаров, позволяющий легко и надёжно закрепить индикатор на штативах, кранах, кронштейнах или специальных адаптерах. Индикатор можно установить непосредственно на камеру, на штатив рядом с камерой или на видном месте в зоне видимости ведущего. Малый вес и компактные размеры делают его удобным для размещения в любой точке съёмочной площадки, не создавая помех для работы операторов и не перегружая штативное оборудование.

Питание осуществляется через профессиональный разъём GX12 от внешнего блока питания 12 В постоянного тока, который входит в комплект поставки. Разъём GX12 обеспечивает надёжное механическое соединение и предотвращает случайное отключение кабеля при перемещении оборудования. Потребляемая мощность не превышает 0,5 Вт, что делает устройство крайне экономичным и позволяет использовать его в составе мобильных комплексов с питанием от аккумуляторов. Блок питания рассчитан на широкий диапазон входных напряжений, что обеспечивает стабильную работу при колебаниях в электросети, характерных для выездных условий.

Применение TallyPlus Twin не ограничивается только телевизионными студиями. Устройство востребовано на концертных площадках, где несколько камер снимают выступление артиста, и режиссёр переключает их в реальном времени. Спортивные трансляции, где операторы работают на разных точках стадиона, также выигрывают от чёткой идентификации активной камеры. В конференц‑залах и выставочных павильонах индикатор помогает спикеру и операторам синхронизировать работу при многокамерной съёмке. Универсальность методов управления (LDR и GPI) и возможность отображения номера камеры делают TallyPlus Twin незаменимым инструментом для любых сценариев, где используется более одной камеры.

Надёжность и простота использования — ключевые качества TallyPlus Twin. Отсутствие движущихся частей и использование качественных компонентов обеспечивают долгий срок службы и стабильную работу в условиях интенсивной эксплуатации. Все настройки сохраняются в энергонезависимой памяти, что исключает необходимость перенастройки перед каждым эфиром. Яркие семисегментные дисплеи с зелёной и красной подсветкой хорошо читаются даже при ярком солнечном свете или при работе в затемнённых помещениях. Шесть уровней яркости позволяют тонко настроить индикацию под конкретные условия, минимизируя отвлекающий эффект для ведущего и сохраняя высокую информативность.

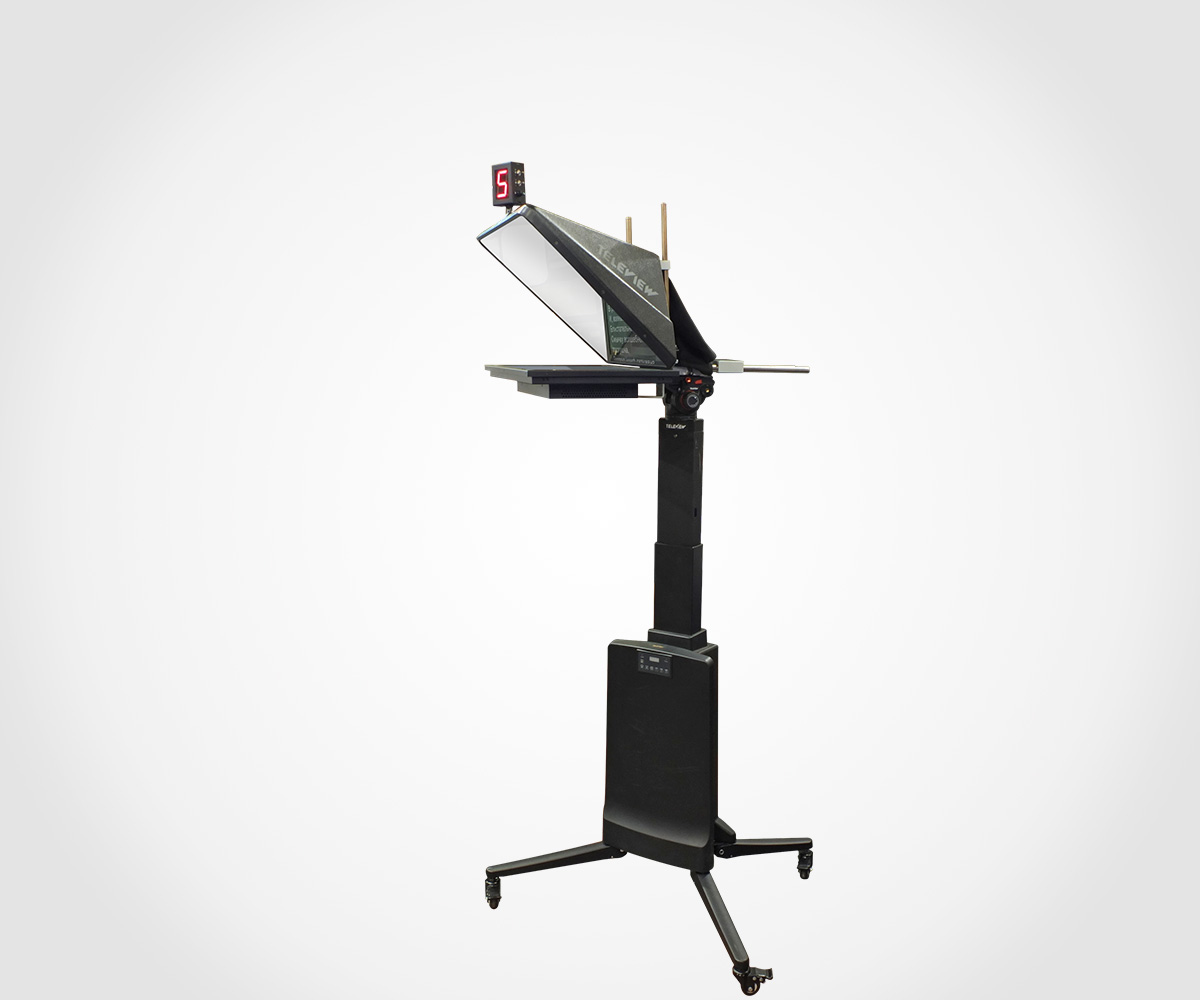

Индикатор TallyPlus Twin отлично сочетается с другим оборудованием Teleview, образуя комплексные решения для студийного производства. Для управления индикацией в составе многокамерной системы рекомендуется использовать видеомикшеры, поддерживающие GPI‑управление, например, модели, совместимые с сигналами Tally. В качестве дополнительного аксессуара можно использовать удлинительные кабели и адаптеры для размещения индикатора на удалении от камеры. Для удобства установки на штативы и стойки подходят стандартные кронштейны с резьбой 1/4″‑20 UNC, например, Teleview TLW‑Bracket↗, а для работы в составе передвижных комплексов — сумки и кейсы для транспортировки. В связке с телесуфлерами Teleview, такими как TLW‑LCD190 SDI set↗ и TLW‑LCD240WIDE PTZ SDI↗, TallyPlus Twin обеспечивает полную информированность ведущего о статусе камеры, что повышает качество эфира и снижает нагрузку на режиссёрскую группу.

Приобрести Teleview TallyPlus Twin вы можете в интернет‑магазине профессионального оборудования vismedia.ru. Наши специалисты помогут с выбором и настройкой, ответят на вопросы по интеграции в вашу студию и предложат комплексные решения для оснащения.
