Видеомонитор AVMATRIX BSM315-8K

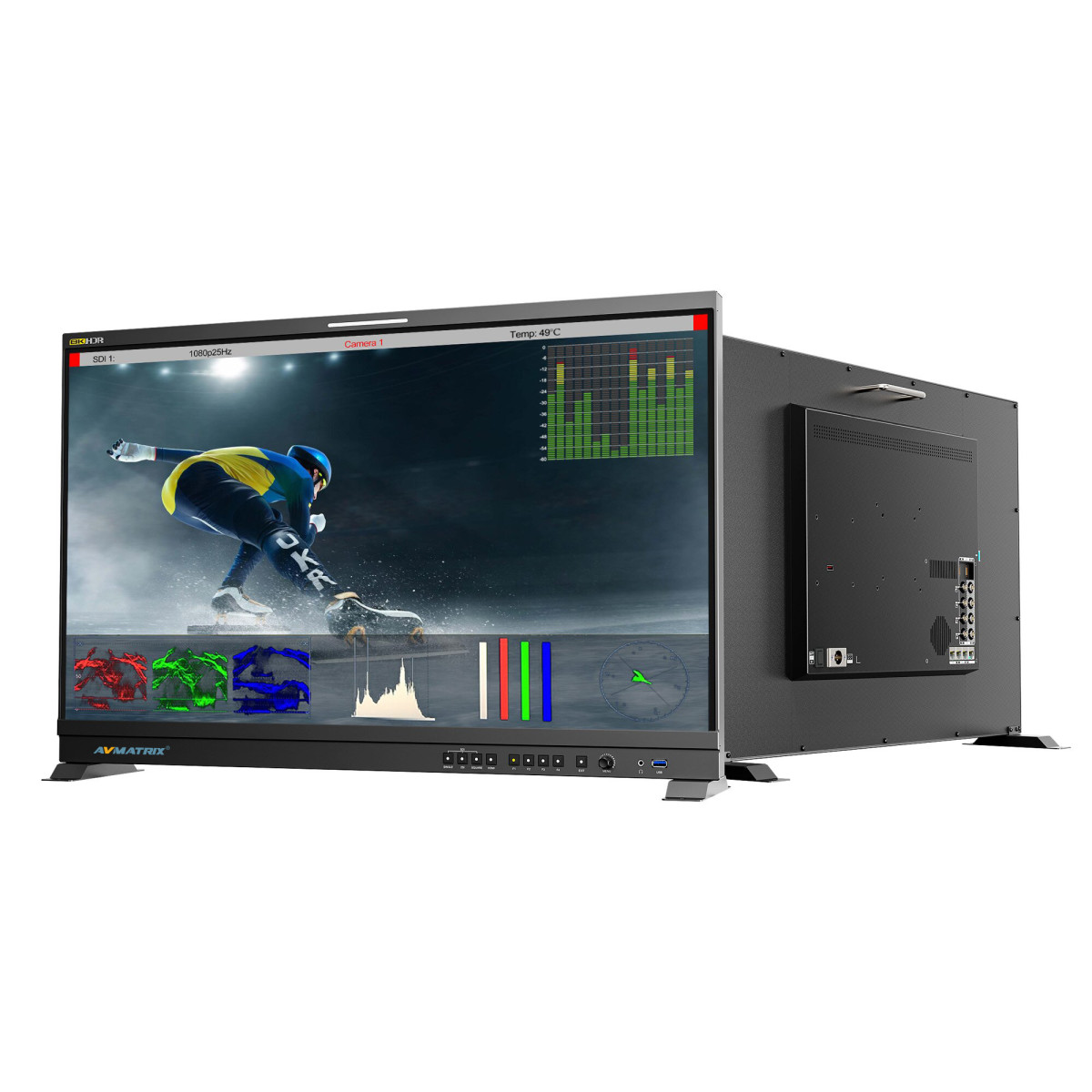

В студийной аппаратной или передвижной телевизионной станции контроль качества изображения требует большой диагонали и высокой детализации. AVMATRIX BSM315-8K — профессиональный 31,5-дюймовый вещательный монитор, который сочетает увеличенную диагональ, поддержку 8K-сигнала и полный набор аналитических функций для режиссёров, операторов и инженеров видеоконтроля.

Дисплей монитора имеет физическое разрешение 3840×2160 пикселей (4K Ultra-HD) и диагональ 31,5 дюйма. Благодаря крупному размеру экрана, этот монитор идеально подходит для студийных задач, работы в ПТС, на съёмочной площадке или в монтажной, где за изображением одновременно наблюдают несколько специалистов. Основная техническая особенность BSM315-8K — способность принимать и обрабатывать сигналы с разрешением до 7680×4320 пикселей (8K) с частотой 60 кадров в секунду. Для этого на задней панели расположены четыре порта 12G-SDI, которые работают в режиме Quad-Link: четыре потока 12G-SDI объединяются в один 8K-сигнал. Это позволяет подключать к монитору современные 8K-камеры напрямую и видеть полноценное 8K-изображение без уменьшения разрешения, что необходимо для точного контроля фокуса и деталей. Помимо этого, монитор принимает распространённые сигналы 4K 60 Гц и стандартные форматы Full HD.

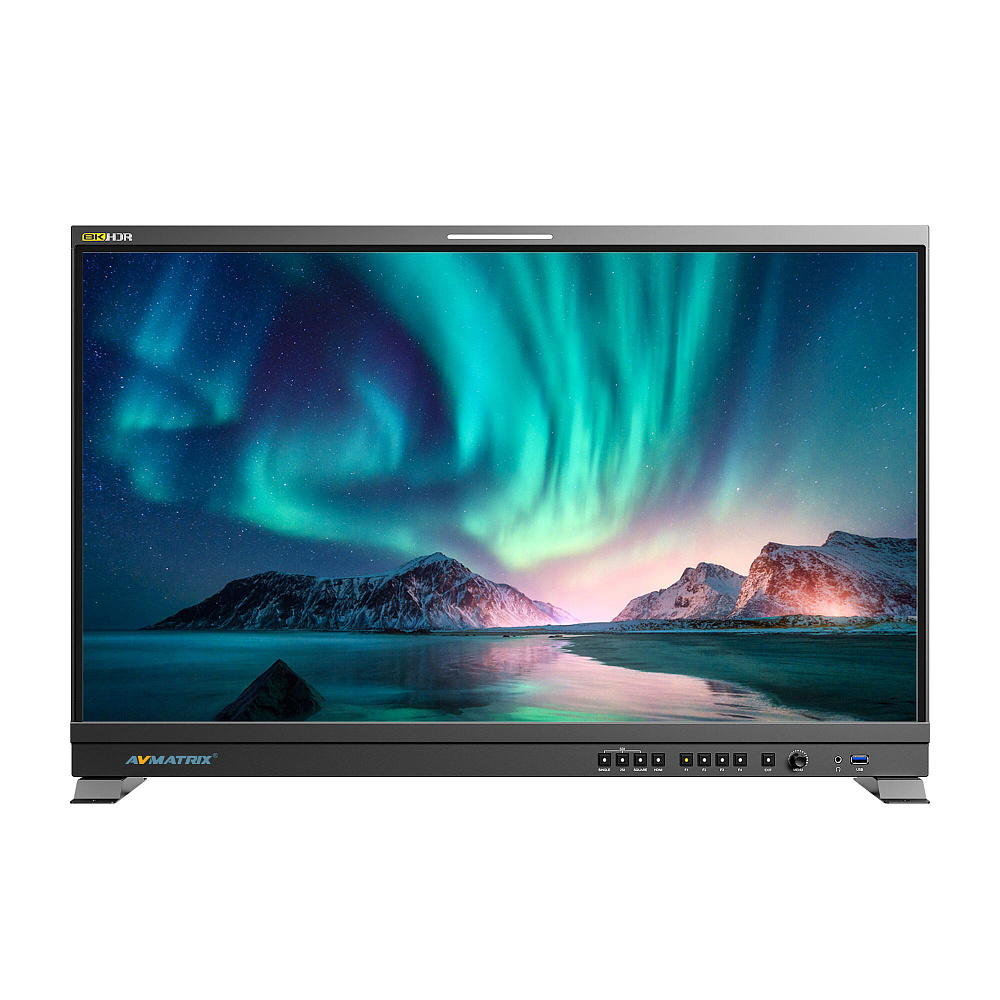

Экран BSM315-8K имеет яркость 350 кд/м² и контрастность 1300:1, обеспечивая глубокий чёрный цвет и насыщенные оттенки. Углы обзора составляют 178 градусов по горизонтали и вертикали, благодаря чему изображение не искажается по цвету и контрасту даже при просмотре сбоку — это важно, когда монитором пользуется несколько членов съёмочной группы одновременно. Матрица с соотношением сторон 16:9 идеально подходит для всех современных телевизионных и кинематографических стандартов.

Для точной цветопередачи в мониторе предусмотрена аппаратная калибровка. BSM315-8K воспроизводит более 90% цветового пространства DCI-P3, которое используется в цифровом кинематографе. В меню доступен выбор из нескольких калиброванных цветовых пространств: Rec.709 (телевизионный стандарт), NTSC и DCI-P3. Это позволяет использовать монитор как для телевизионного вещания, так и для кинопроизводства.

Работа с логарифмическими цветовыми профилями (Log) реализована через встроенную поддержку 3D LUT. В монитор загружено 17 предустановленных таблиц для камер Sony (SLog2, SLog3), Canon (CLog), Panasonic, ARRI (ArriLog), JVC и других. Кроме того, пользователь может загрузить до 6 собственных 3D LUT в формате .cube через USB-порт. Это позволяет видеть на экране не «сырой» лог-сигнал, а гаммированное изображение, близкое к финальному результату. Монитор также поддерживает HDR10 с настройками 300, 1000, 10000 нит и HLG.

Для многокамерных съёмок в BSM315-8K предусмотрена функция Quad View (четырёхоконный мультиэкран). На одном экране можно одновременно отображать изображение с четырёх независимых видеовходов через интерфейсы 12G-SDI, HDMI 2.0 и опциональный оптоволоконный модуль 12G-SFP+. Можно подключить 8K-камеру через Quad-Link 12G-SDI и одновременно видеть картинки с трёх других камер через оставшиеся входы. Каждое окно можно выделить цветной рамкой для удобства мониторинга, а четыре программируемые кнопки F1–F4 на передней панели позволяют быстро переключать предустановленные комбинации входов без захода в меню.

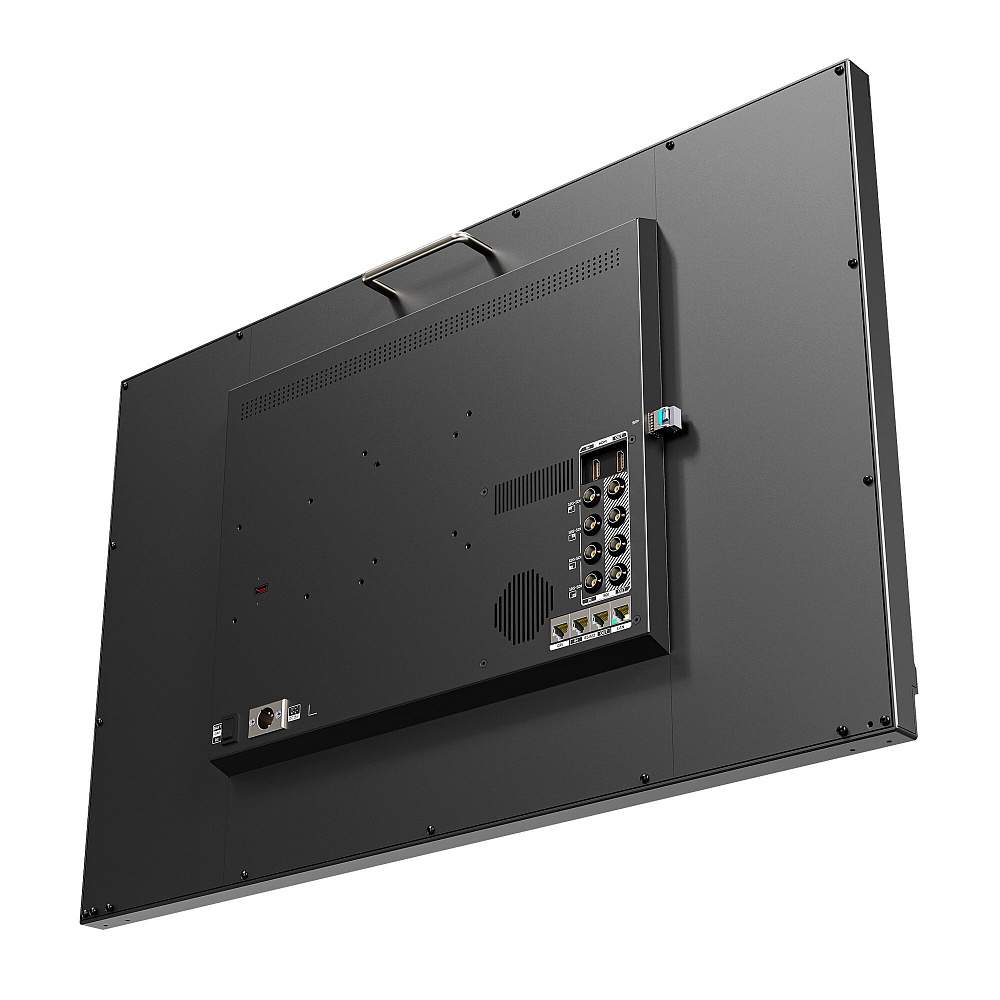

Коммутационная панель монитора включает четыре входа 12G-SDI (поддержка 8K-SDI Quad Link), слот для опционального оптоволоконного модуля 12G-SFP+ и один вход HDMI 2.0. Для сквозного прохождения сигнала предусмотрены четыре петлевых выхода 12G-SDI и один выход HDMI 2.0. Такое обилие интерфейсов позволяет организовывать цепочки мониторов или передавать 8K-сигнал на большие расстояния по оптике (модуль приобретается отдельно).

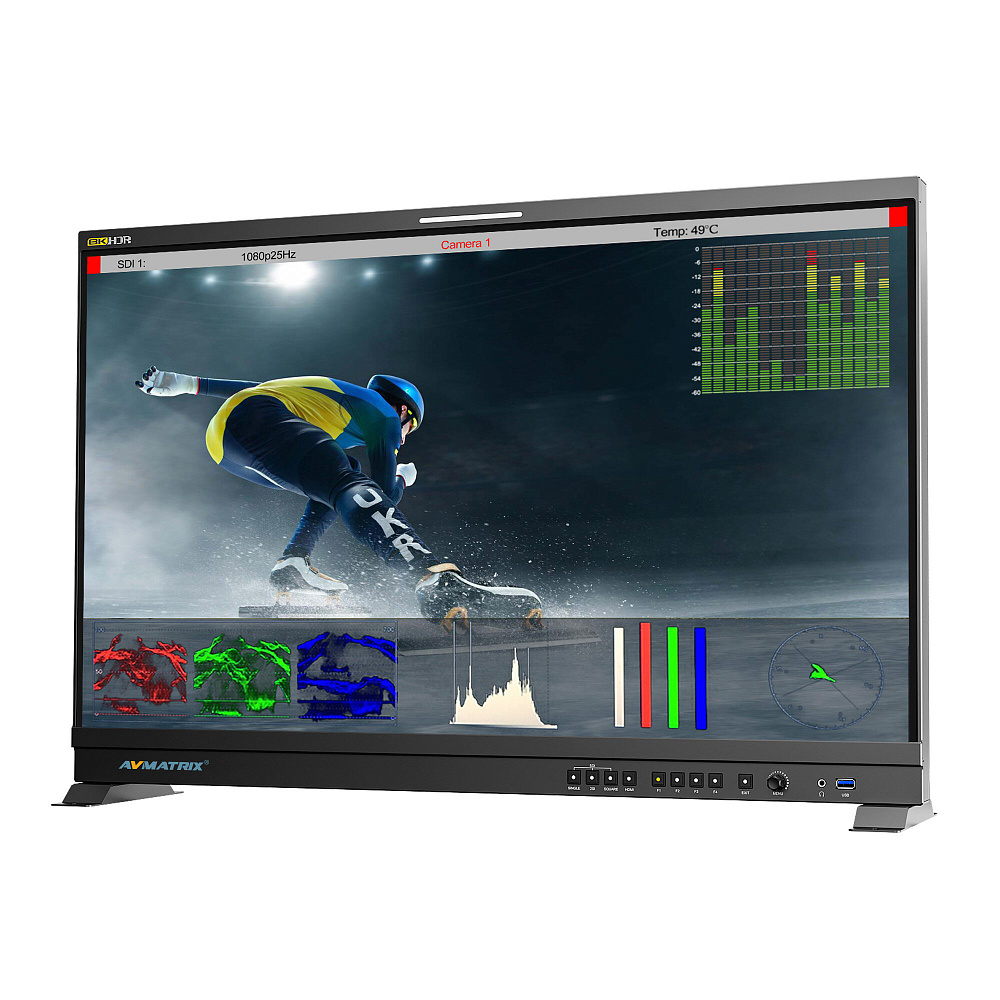

Аудиоконтроль в BSM315-8K реализован на высоком уровне. Монитор отображает график Лиссажу — визуальное представление стереосигнала, которое позволяет оценить баланс каналов, выявить фазовые проблемы и проверить корреляцию между левым и правым каналами. Это незаменимый инструмент при записи стереозвука. Кроме того, монитор имеет два встроенных динамика для быстрого прослушивания и стандартный 3,5-миллиметровый выход на наушники с регулировкой громкости для точного контроля.

Управление монитором возможно как локально, так и удалённо. Для интеграции в профессиональные системы на задней панели предусмотрены интерфейсы RS422 (вход и выход), GPI и LAN (Ethernet). Через сеть Ethernet или RS422 можно подключить монитор к управляющему программному обеспечению для настройки параметров и переключения входов удалённо. Интерфейс RS422 Out позволяет синхронизировать несколько мониторов в единую систему многокамерного контроля. На передней панели расположены четыре программируемые клавиши F1–F4 для быстрого доступа к функциям пикинга (Peaking), underscan и check field, а также ручка для регулировки резкости, насыщенности, оттенка и громкости.

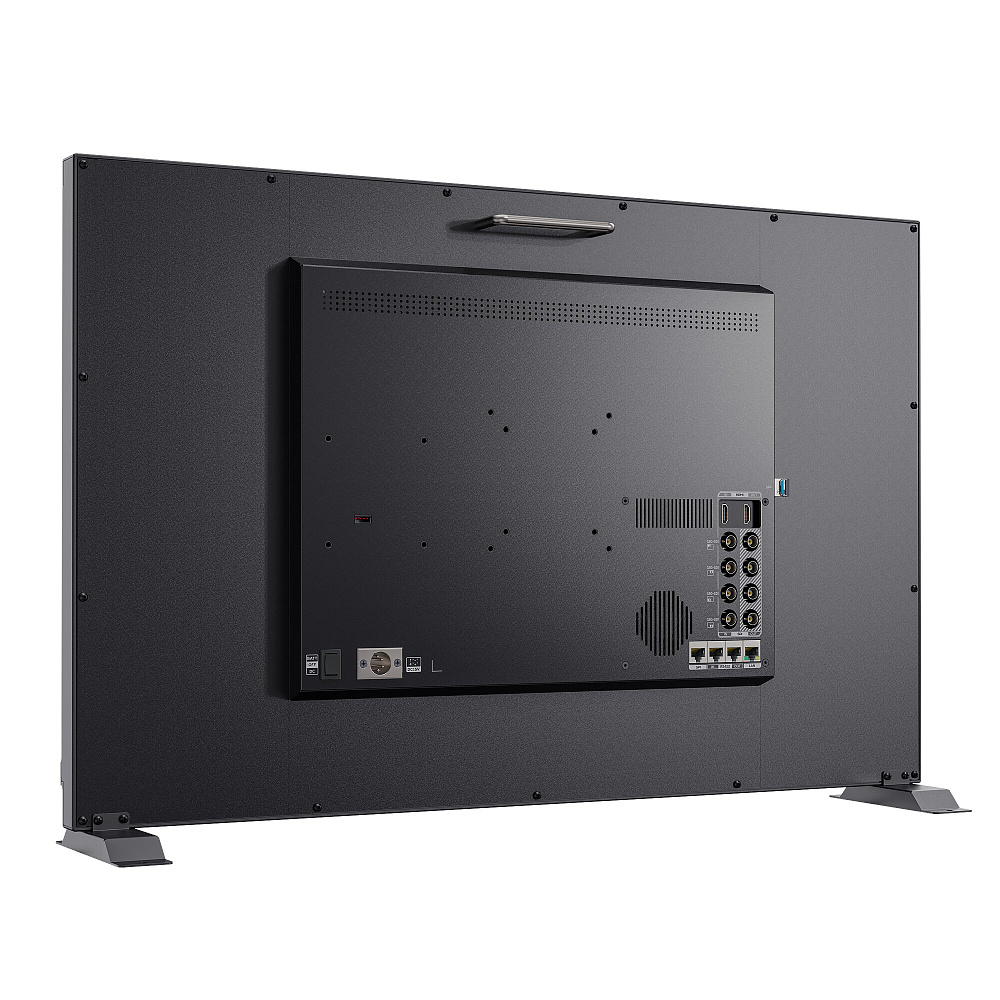

Корпус BSM315-8K выполнен из прочного металлического сплава, пассивное охлаждение (без вентилятора) обеспечивает бесшумную работу, что критически важно при записи звука в студии. На корпусе предусмотрены стандартные монтажные отверстия для установки в 19-дюймовую стойку. Для работы в полевых условиях на задней панели есть крепление для V-Lock или Anton Bauer батарейного блока (плата приобретается отдельно). Габариты монитора — 717×461,7×47,4 мм, вес — 13 кг.

Питание монитора осуществляется от внешнего источника постоянного тока напряжением от 12 до 24 вольт. Потребляемая мощность составляет не более 65 Вт при 15 вольтах. В комплекте поставляется сетевой адаптер, монтажный адаптер VESA, основное крепление (опоры), адаптер аккумулятора V-Lock или Anton Bauer, а также USB-диск с программным обеспечением. Оптоволоконный модуль 12G-SFP+ приобретается отдельно.
