Видеомонитор AVMATRIX BSM280-8K

В профессиональной студии или передвижной телевизионной станции монитор — это не просто экран, а главный инструмент контроля качества. Для работы в форматах 4K и 8K к нему предъявляются особые требования: максимальная детализация, точная цветопередача и возможность видеть картинку с нескольких камер одновременно. AVMATRIX BSM280-8K — профессиональный 28-дюймовый вещательный монитор, созданный именно для таких задач. Он объединяет увеличенную диагональ, поддержку 8K-сигнала и все необходимые аналитические функции для режиссёров, операторов и инженеров видеоконтроля.

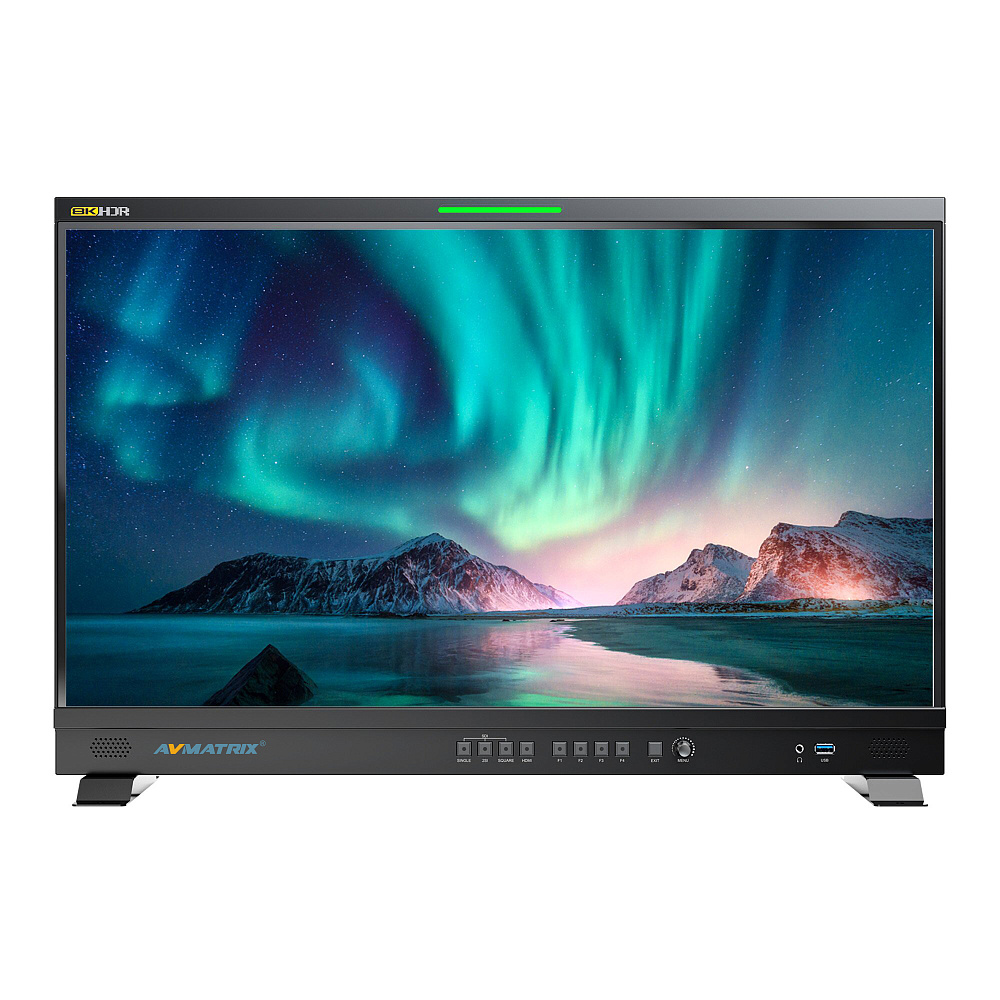

Дисплей монитора имеет физическое разрешение 3840×2160 пикселей (4K Ultra-HD) и диагональ 28 дюймов. Основная техническая особенность BSM280-8K — способность принимать и обрабатывать сигналы с разрешением до 7680×4320 пикселей (8K) с частотой 60 кадров в секунду. Для этого на задней панели расположены четыре порта 12G-SDI, которые работают в режиме Quad-Link: четыре потока 12G-SDI объединяются в один 8K-сигнал[reference:0]. Это позволяет подключать к монитору современные 8K-камеры напрямую и видеть полноценное 8K-изображение без уменьшения разрешения, что необходимо для точного контроля фокуса и деталей. Помимо этого, монитор принимает распространённые сигналы 4K 60 Гц и стандартные форматы Full HD.

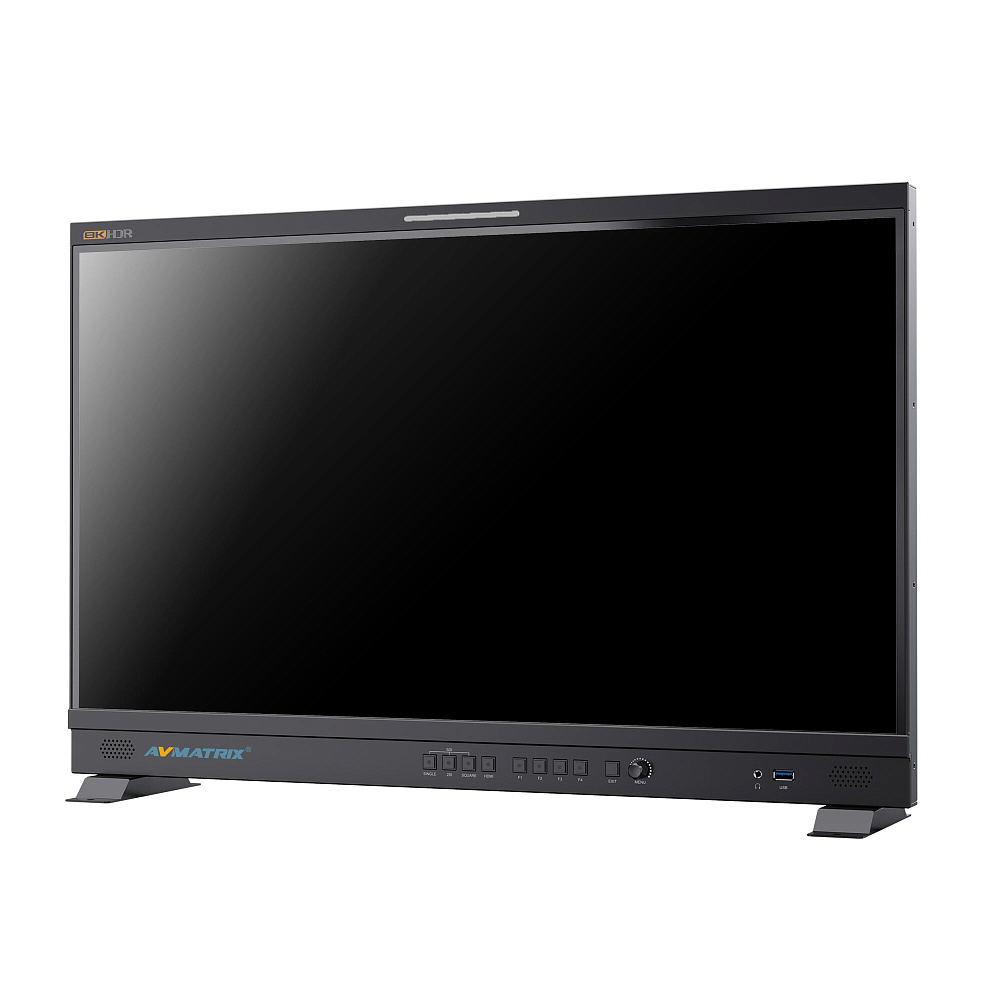

Экран BSM280-8K имеет яркость 300 кд/м², которой достаточно для комфортной работы в условиях студийного освещения. Контрастность 1000:1 обеспечивает глубокий чёрный цвет и насыщенные оттенки. Углы обзора составляют 178 градусов по горизонтали и вертикали — изображение не искажается по цвету и контрасту даже при просмотре сбоку, что важно при работе группы специалистов с одним монитором. Матрица с соотношением сторон 16:9 идеально подходит для всех современных телевизионных и кинематографических стандартов.

Для точной цветопередачи в мониторе предусмотрена аппаратная калибровка. BSM280-8K воспроизводит более 90% цветового пространства DCI-P3, которое используется в цифровом кинематографе[reference:1]. В меню доступен выбор из нескольких калиброванных цветовых пространств: Rec.709 (телевизионный стандарт), NTSC и DCI-P3. Это позволяет использовать монитор как для телевизионного вещания, так и для кинопроизводства.

Работа с логарифмическими цветовыми профилями (Log) реализована через встроенную поддержку 3D LUT. В монитор загружено 17 предустановленных таблиц для камер Sony (SLog2, SLog3), Canon (CLog), Panasonic, ARRI, JVC и других. Кроме того, пользователь может загрузить до 6 собственных 3D LUT в формате .cube через USB-порт. Это позволяет видеть на экране не «сырой» лог-сигнал, а гаммированное изображение, близкое к финальному результату. Монитор также поддерживает HDR10 с настройками 300, 1000, 10000 нит и HLG[reference:2].

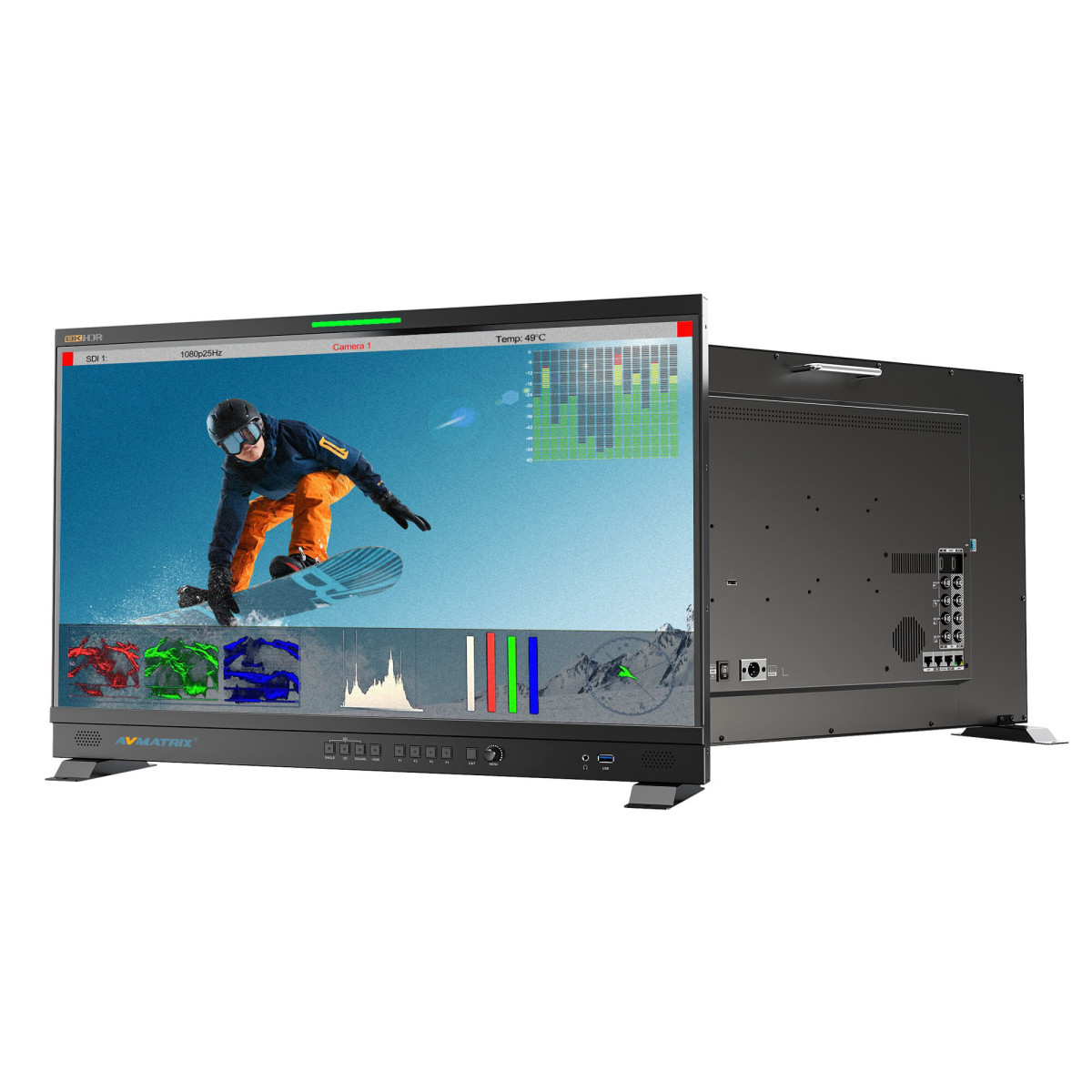

Для многокамерных съёмок в BSM280-8K предусмотрена функция Quad View. На одном экране можно одновременно отображать изображение с четырех независимых видеовходов. Можно подключить 8K-камеру через Quad-Link 12G-SDI и одновременно видеть картинки с трёх других камер через оставшиеся входы или HDMI. Каждое окно можно выделить цветной рамкой, а четыре программируемые кнопки F1–F4 на передней панели позволяют быстро переключать предустановленные комбинации входов без захода в меню.

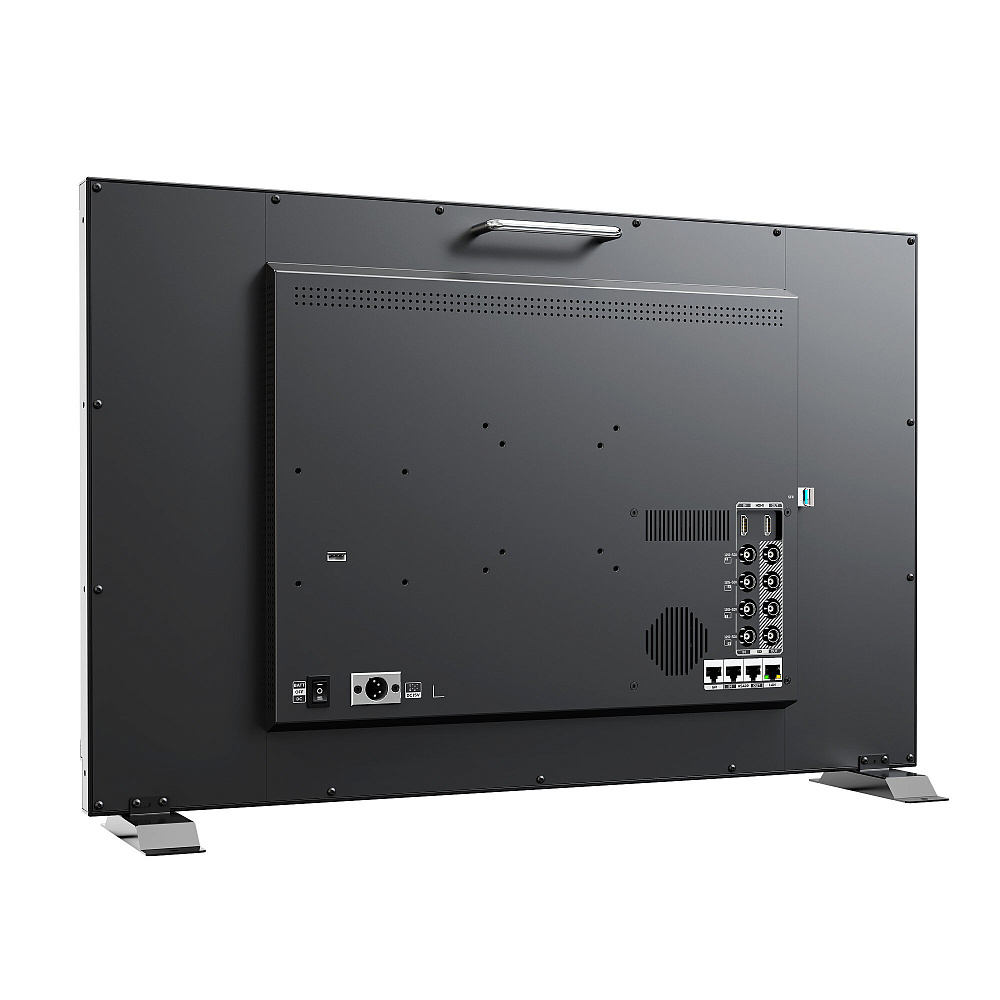

Коммутационная панель монитора включает четыре входа 12G-SDI (поддержка 8K-SDI Quad Link), слот для опционального оптоволоконного модуля 12G-SFP+ и один вход HDMI 2.0. Для сквозного прохождения сигнала предусмотрены четыре петлевых выхода 12G-SDI и один выход HDMI 2.0[reference:3]. Такое обилие интерфейсов позволяет организовывать цепочки мониторов или передавать 8K-сигнал на большие расстояния по оптике (модуль приобретается отдельно).

Аудиоконтроль в BSM280-8K реализован на высоком уровне. Монитор отображает график Лиссажу — визуальное представление стереосигнала, которое позволяет оценить баланс каналов, выявить фазовые проблемы и проверить корреляцию между левым и правым каналами[reference:4]. Это незаменимый инструмент при записи стереозвука. Кроме того, монитор имеет два встроенных динамика для быстрого прослушивания и стандартный 3,5-миллиметровый выход на наушники с регулировкой громкости для точного контроля.

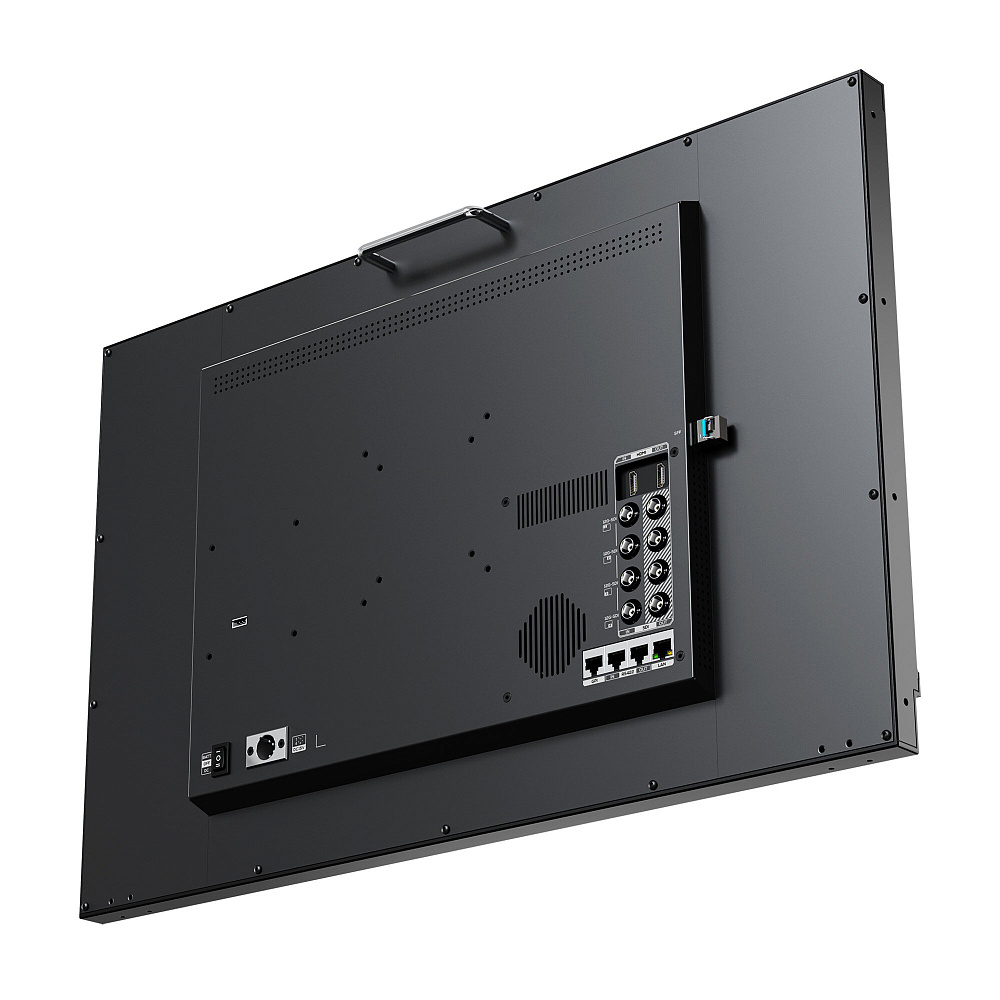

Управление монитором возможно как локально, так и удалённо. Для интеграции в профессиональные системы на задней панели предусмотрены интерфейсы RS422 (вход и выход), GPI и LAN (Ethernet). Через сеть Ethernet или RS422 можно подключить монитор к управляющему программному обеспечению для настройки параметров и переключения входов удалённо. Интерфейс RS422 Out позволяет синхронизировать несколько мониторов в единую систему многокамерного контроля.

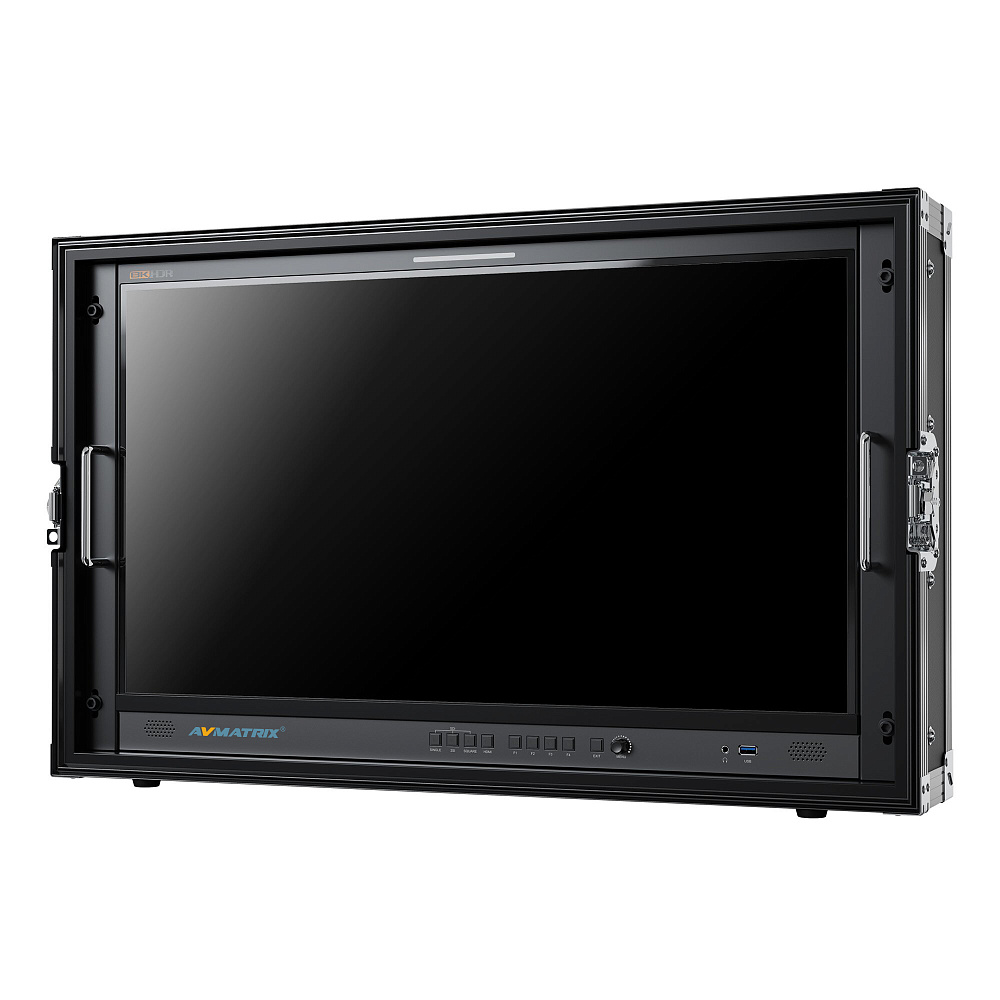

Корпус BSM280-8K выполнен из прочного металлического сплава, пассивное охлаждение (без вентилятора) обеспечивает бесшумную работу, что критически важно при записи звука в студии. На корпусе предусмотрены стандартные монтажные отверстия для установки в 19-дюймовую стойку. Для работы в полевых условиях на задней панели есть крепление для V-Lock или Anton Bauer батарейного блока (плата приобретается отдельно)[reference:5].

Питание монитора осуществляется от внешнего источника постоянного тока напряжением от 12 до 24 вольт. Потребляемая мощность составляет не более 65 Вт при 15 вольтах[reference:6]. В комплекте поставляется сетевой адаптер для работы от розетки. С опциональным V-Lock или Anton Bauer креплением можно запитать монитор от профессиональных аккумуляторов, что делает его автономным для полевого использования. Вес монитора — 8,6 кг, габариты (без монтажного кронштейна) — 638×414,3×45,7 мм[reference:7].
