Муфта GreenBean EC16-65 поворотная для перекладины

В профессиональной студии или на съёмочной площадке часто возникает необходимость разместить осветительный прибор, отражатель или флаг не на центральной стойке, а с выносом в сторону. Штатные переходники и муфты не всегда обеспечивают нужный угол наклона или вылета, а использование нескольких кронштейнов делает конструкцию громоздкой и неустойчивой. Решение этой задачи — поворотная муфта GreenBean EC16-65, которая позволяет закрепить дополнительную штангу (перекладину) на вертикальной опоре под любым углом и надёжно зафиксировать её в нужном положении.

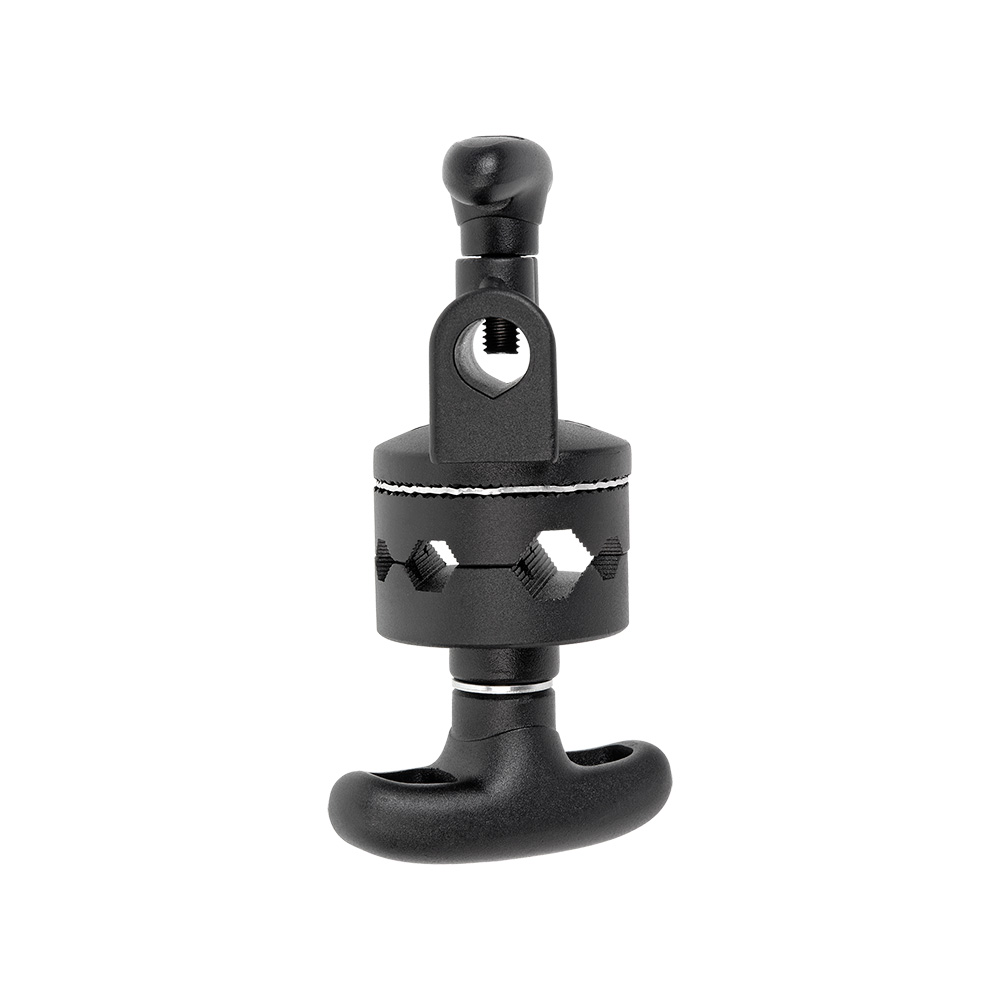

Муфта EC16-65 состоит из двух основных узлов: стационарного хомута, одеваемого на несущую штангу (диаметром до 16 мм), и поворотной головки, в которую вставляется дополнительная перекладина. Диаметр посадочных отверстий для дополнительной штанги составляет 16, 12 и 10 миллиметров — это три наиболее распространённых размера телескопических штанг, используемых в студийном оборудовании (например, для крепления фонов, софтбоксов, флагов). Такая универсальность позволяет использовать муфту с широким спектром аксессуаров без дополнительных переходников.

Фиксация муфты на опоре осуществляется винтовым механизмом с металлической рукояткой-барашком. Рукоятка имеет эргономичную форму и покрытие, предотвращающее скольжение, что позволяет создавать высокое усилие затяжки без применения инструментов. Внутренняя поверхность хомута оснащена резиновой или пластиковой прокладкой с насечками, которая предотвращает проворачивание муфты на опоре даже при значительном вылете и весе оборудования. Прокладка также защищает поверхность стойки от царапин и вмятин.

Поворотная головка муфты соединена со стационарным хомутом через зубчатое сочленение. Угол наклона перекладины регулируется в пределах 0…180° (от горизонтального положения в одну сторону до горизонтального в противоположную), что позволяет направлять закреплённый на ней аксессуар вверх, вниз или строго горизонтально. Фиксация выбранного угла осуществляется вторым винтовым зажимом с металлической рукояткой. При затягивании рукоятки зубчатые поверхности плотно сцепляются, исключая самопроизвольное складывание под нагрузкой. Для страховки от случайного откручивания в конструкции предусмотрены дополнительные стопорные элементы.

Все несущие детали муфты — хомут, поворотная головка, рукоятки — изготовлены из алюминиевого сплава. Алюминий обеспечивает малый вес (всего 640 граммов) при высокой жёсткости и устойчивости к коррозии. Металлические винты и оси выполнены из оцинкованной стали, что гарантирует долговечность даже при интенсивной эксплуатации. Габариты муфты — 175×93×65 мм, она легко помещается в стандартный кофр с оборудованием.

Основное назначение EC16-65 — работа с телескопическими штангами, на которых закреплены фоны, отражатели, флаги, софтбоксы и другие аксессуары массой до нескольких килограммов. Благодаря поворотному механизму муфта позволяет, например, установить фоновую штангу не параллельно полу, а под наклоном, создавая перетекающий фон, или закрепить отражатель над объектом съёмки, направив его под нужным углом. В паре с операторским краном или штативом муфта используется для выноса осветителя в труднодоступное место.

Установка муфты занимает не более минуты. Сначала ослабляется верхний винтовой зажим, и муфта надевается на несущую штангу (например, на верхнюю телескопическую секцию осветительной стойки). После выбора нужной высоты зажим затягивается. Затем в поворотную головку вставляется дополнительная штанга, выставляется нужный угол наклона, после чего затягивается нижний зажим. Вся конструкция не требует дополнительных инструментов и легко демонтируется по окончании съёмки.

Максимальная рабочая нагрузка муфты зависит от диаметра используемой дополнительной штанги и длины вылета. При диаметре штанги 16 мм и вылете до 50 см муфта надёжно удерживает нагрузку до 5 кг. При использовании штанг меньшего диаметра (12 или 10 мм) рекомендуется снижать нагрузку пропорционально уменьшению сечения. Производитель не указывает точных значений, поэтому при эксплуатации следует соблюдать осторожность и не превышать нагрузки, которые могут привести к деформации штанги или срыву фиксации.

Диапазон рабочих температур — от -10°C до +40°C, что соответствует условиям студийной и натурной съёмки. Хранить муфту рекомендуется в сухом помещении, избегая попадания влаги на металлические детали. При необходимости винтовые механизмы можно смазывать силиконовой смазкой для облегчения хода. Производитель — GreenBean (Китай).
