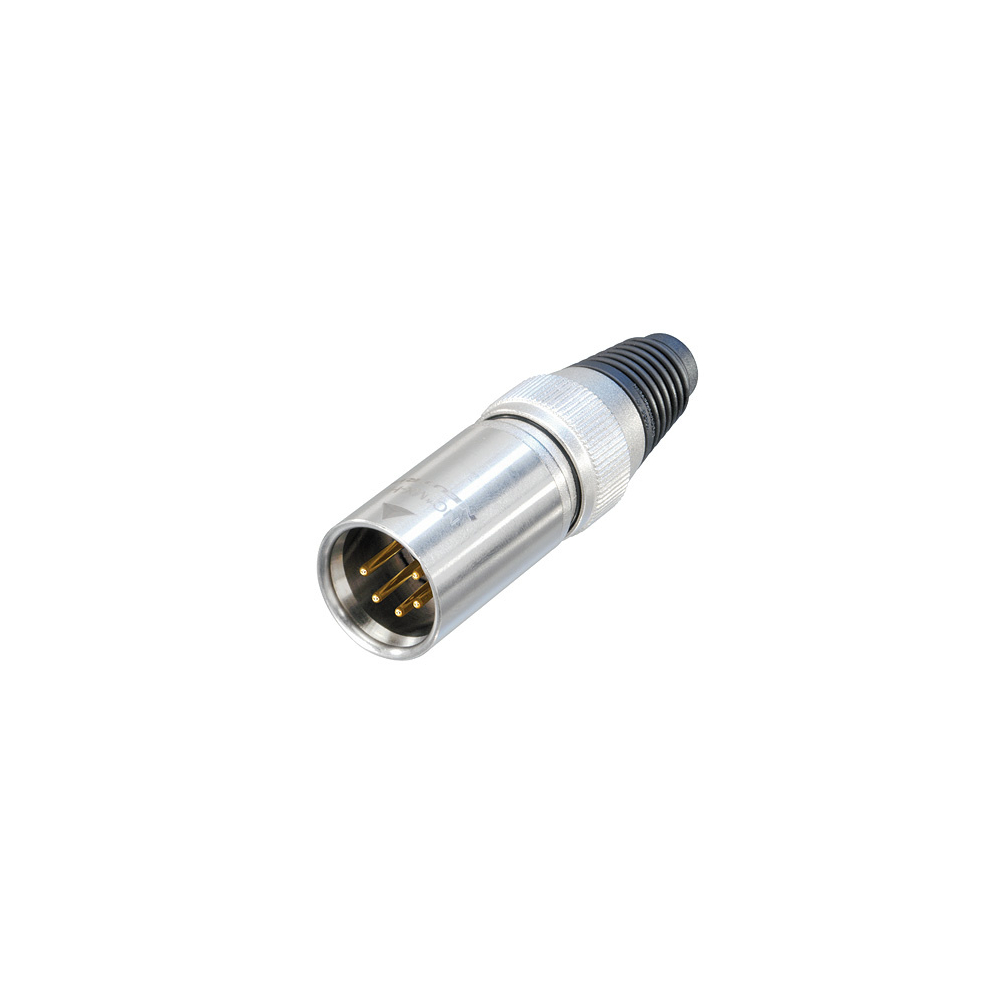

Разъем NEUTRIK NC5MX-HD

В профессиональной аудиоиндустрии, где надёжность каждого элемента сигнального тракта напрямую влияет на качество звука и безаварийность работы оборудования, выбор соединительных разъёмов становится задачей первостепенной важности. Концертные площадки под открытым небом, системы трансляции в промышленных цехах, съёмочные павильоны с повышенной влажностью, парковые аттракционы и массовые мероприятия — во всех этих сценариях обычные разъёмы быстро выходят из строя, подвергаясь коррозии, механическим нагрузкам и воздействию пыли. Именно для таких экстремальных условий компания Neutrik разработала серию X‑HD (Heavy Duty), которая объединяет в себе проверенную временем конструкцию XLR и усиленную защиту от внешних факторов. Neutrik NC5MX-HD — это 5-контактный кабельный разъём типа «папа» (XLR male), который представляет собой лучшее решение для создания коммутационных кабелей, работающих в условиях повышенной пыле- и влагонагрузки, при резких перепадах температур и интенсивном использовании. Модель является частью семейства X‑HD, которое включает также ответные части — кабельную розетку NC5FX‑HD и панельный разъём NC5MPR‑HD, обеспечивая полную герметичность при соединении.

Ключевая особенность NC5MX‑HD — это цельнометаллический корпус, изготовленный из нержавеющей стали с никелевым покрытием. Такая конструкция обеспечивает исключительную механическую прочность и устойчивость к коррозии, что критически важно при работе на открытом воздухе, в условиях высокой влажности или при контакте с агрессивными средами. В отличие от разъёмов с пластиковыми элементами, стальной корпус выдерживает значительные нагрузки на изгиб, ударные воздействия и вибрации, которые неизбежно возникают при активной эксплуатации звукового оборудования. Никелевое покрытие дополнительно защищает поверхность от царапин и потёртостей, сохраняя эстетичный вид даже после многократных подключений и транспортировки.

Влагозащита разъёма по стандарту IP65 гарантирует полную защиту от проникновения пыли и водяных струй в соединённом состоянии. Это означает, что кабельные линии с разъёмами NC5MX‑HD могут использоваться под дождём, при мойке оборудования высоким давлением или в промышленных помещениях с интенсивным парообразованием. Герметичность достигается за счёт резиновой втулки в месте входа кабеля и специального уплотнительного кольца в замковой части. Полиуретановый хвостовик (boot) обеспечивает дополнительную защиту от перегибов кабеля в зоне ввода, предотвращая повреждение изоляции и проводников при многократных изгибах. В сочетании с цанговым зажимом из полиацеталя (POM) система разгрузки от натяжения надёжно фиксирует кабель и передаёт механические усилия на корпус, а не на паяные контакты.

Электрические характеристики NC5MX‑HD соответствуют самым высоким стандартам профессионального аудио. Пять контактов разъёма изготовлены из латуни (CuZn39Pb3) и имеют покрытие твёрдым сплавом золота толщиной 0,2 мкм поверх подслоя никеля 2 мкм. Такое покрытие обеспечивает низкое переходное сопротивление — не более 3 мОм, что минимизирует потери сигнала и гарантирует стабильную передачу как аналоговых, так и цифровых аудиосигналов, включая форматы AES/EBU и DMX512. Ёмкость между контактами не превышает 7 пФ, что позволяет сохранять целостность высокочастотных составляющих звукового сигнала, особенно при передаче на большие расстояния. Электрическая прочность изоляции составляет 1,5 кВ постоянного тока, а сопротивление изоляции превышает 10 ГОм, что гарантирует отсутствие утечек тока даже в условиях повышенной влажности. Номинальный ток на контакт достигает 7,5 А при напряжении до 50 В, что делает разъём пригодным не только для передачи аудиосигналов, но и для питания некоторых устройств малой мощности.

Механическая конструкция разъёма продумана до мелочей для обеспечения максимального ресурса работы. Усилие вставки и извлечения составляет не более 20 Н, что обеспечивает плотное, но не чрезмерно тугое соединение, исключающее случайное расстыковки. Защёлочный механизм фиксации (latch lock) срабатывает с характерным щелчком, давая оператору тактильное подтверждение полного соединения. Ресурс разъёма превышает 1000 циклов подключения и отключения, что делает его пригодным для ежедневного интенсивного использования в течение многих лет. Кабельный ввод рассчитан на диаметр кабеля от 3,5 до 8,0 мм, а максимальное сечение провода — 1,0 мм² (18 AWG), что позволяет работать как с тонкими микрофонными кабелями, так и с многожильными монтажными проводами. Паяные контакты размечены и расположены так, чтобы обеспечить удобство пайки даже при сборке в полевых условиях — достаточное расстояние между выводами исключает риск короткого замыкания, а маркировка контактных номеров упрощает идентификацию.

Температурный диапазон эксплуатации разъёма — от –30 °C до +80 °C, что позволяет использовать его как в условиях суровой зимы, так и в жарких климатических зонах, а также вблизи теплоизлучающего оборудования. Материалы, применённые в конструкции, соответствуют стандарту горючести UL 94 V-0, что обеспечивает пожарную безопасность в стационарных инсталляциях. Соответствие стандарту IEC 61076-2-103 подтверждает международную сертификацию и совместимость с другими разъёмами этого класса. Все эти характеристики делают NC5MX‑HD выбором профессиональных звукорежиссёров, системных интеграторов и технических директоров крупных концертных площадок, где отказ соединителя может стоить всего мероприятия.

Разъём NC5MX‑HD традиционно используется в паре с ответной частью NC5FX‑HD (кабельная розетка) для создания полностью влагозащищённых кабельных линий, а также с панельным разъёмом NC5MPR‑HD для монтажа в коммутационные панели и стойки. В профессиональных звуковых системах эти компоненты часто комбинируются с высококачественными кабелями, такими как NC5FX-HD↗ и NC5MPR-HD↗, а также с другими продуктами серии X‑HD, которые обеспечивают единый стандарт надёжности. Для создания профессиональных коммутационных шнуров рекомендуется использовать кабели с дополнительной оплёткой, например, серии Neutrik X-HD↗, которые обеспечивают дополнительную гибкость и долговечность. При монтаже стационарных инсталляций часто используются панельные разъёмы и переходники, а для маркировки кабелей — аксессуары Neutrik, такие как цветные кольца и колпачки, упрощающие идентификацию каналов в сложных системах. Все компоненты серии X‑HD совместимы между собой и обеспечивают защиту IP65 только в паре, поэтому для достижения максимальной герметичности необходимо использовать ответные разъёмы той же серии.

Приобрести Neutrik NC5MX-HD вы можете в интернет-магазине профессионального звукового оборудования vismedia.ru.
