Разъем NEUTRIK NAC3FXXA-W-L

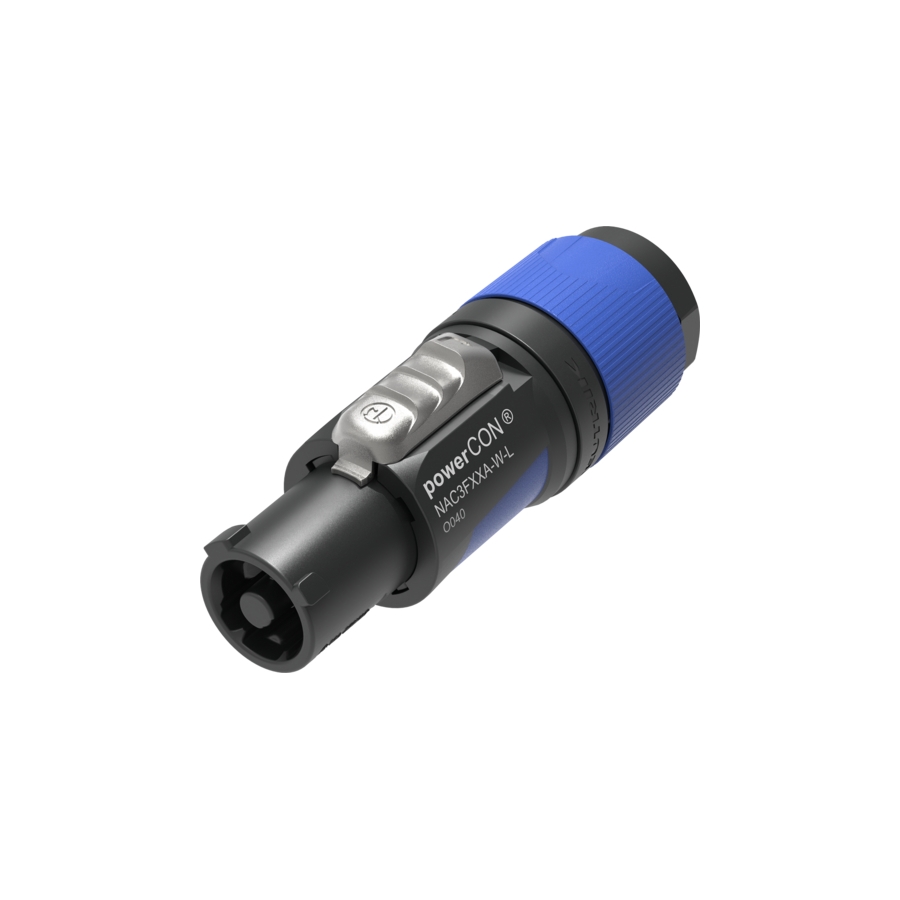

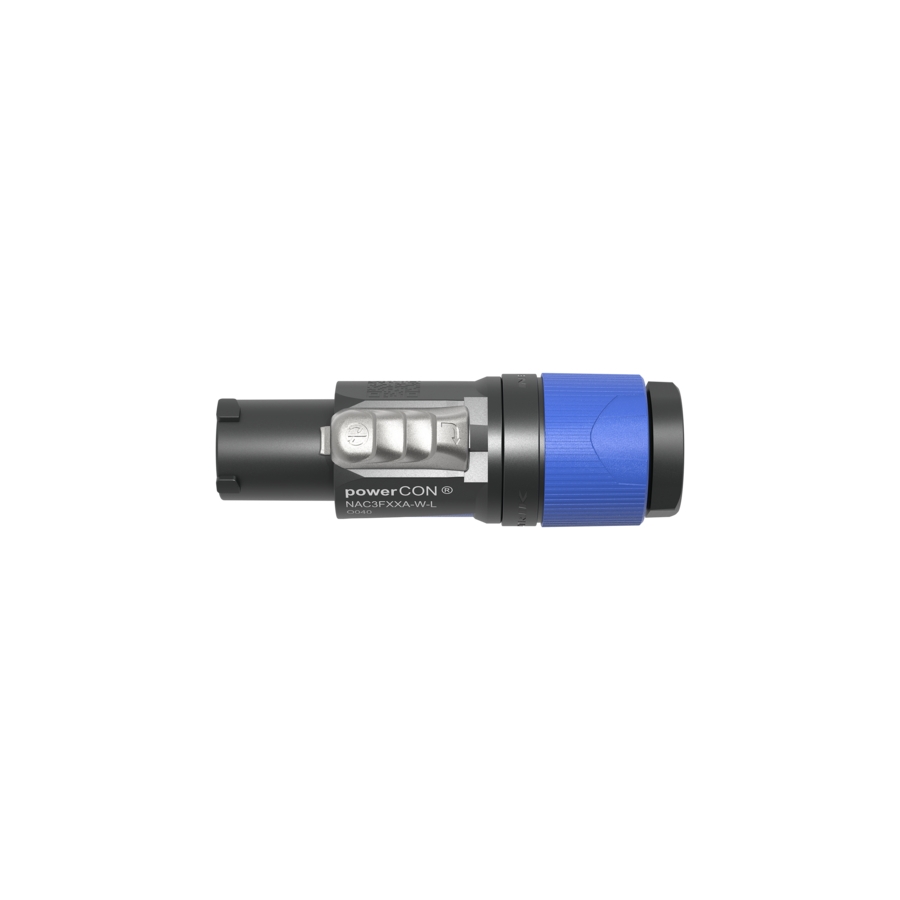

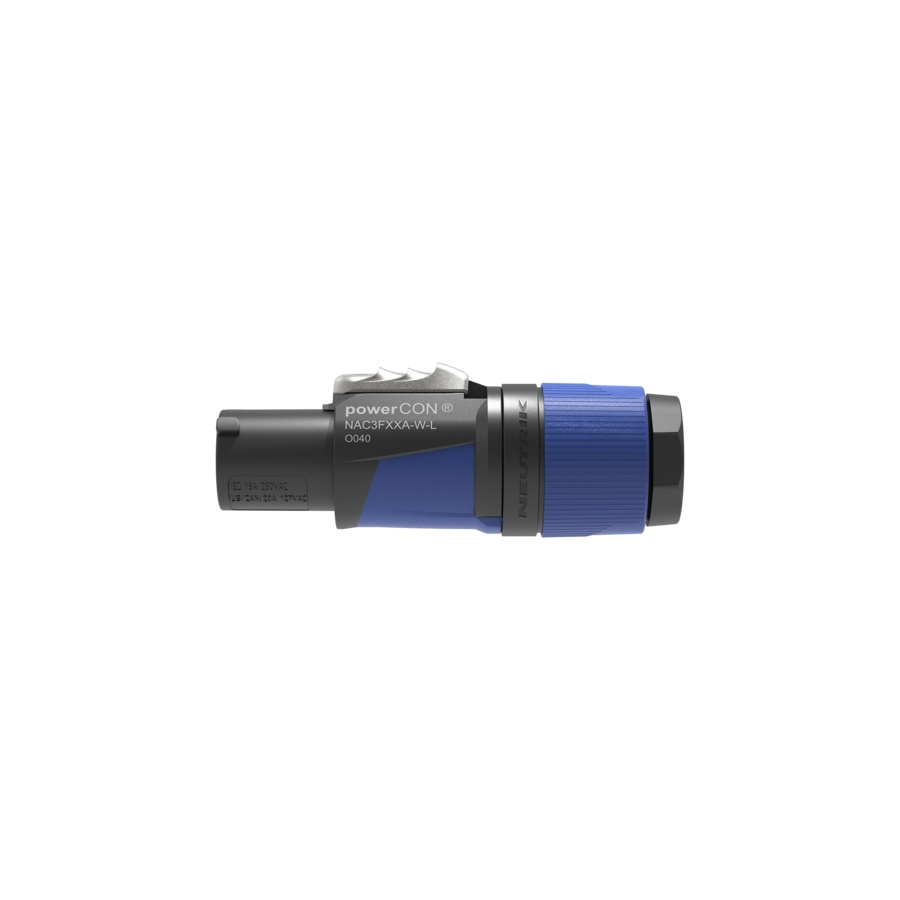

В профессиональной аудио-, видео- и световой индустрии, а также в промышленных системах электропитания, надёжность и безопасность силовых соединений являются критическими факторами, влияющими не только на бесперебойность работы оборудования, но и на безопасность персонала. Обычные бытовые разъёмы, такие как IEC C13/C14, не всегда обеспечивают достаточную механическую фиксацию, защиту от случайного отключения и долговечность при интенсивной эксплуатации на концертных площадках, в студиях или на производственных объектах. Именно поэтому компания Neutrik разработала серию powerCON — специализированные силовые разъёмы с поворотной блокировкой, которые стали мировым стандартом для профессионального оборудования. Neutrik NAC3FXXA-W-L — это кабельный разъём PowerCon (вход, синий) из обновлённой серии XX, предназначенный для подключения питания к активным акустическим системам, усилителям, световым приборам, промышленному оборудованию и любым другим устройствам, требующим надёжного и безопасного сетевого соединения. Модель отличается улучшенной эргономикой, повышенной токовой нагрузкой и продуманной системой цветового кодирования, которая исключает ошибки при монтаже.

Одной из ключевых особенностей NAC3FXXA-W-L является его цвет — насыщенный синий, который служит не просто дизайнерским решением, а функциональным идентификатором. В серии powerCON XX используются два типа разъёмов: синий для входа питания (power‑in) и серый для выхода (power‑out). Они имеют разную форму ключа, что предотвращает механическую возможность подключения кабеля питания к выходному разъёму оборудования и наоборот. Это исключает риск короткого замыкания, повреждения блоков питания и поражения электрическим током, особенно при быстрой сборке систем, где оператор может перепутать кабели. Такое цветовое кодирование и ключевая защита — важнейший элемент безопасности, который ценят профессионалы во всём мире.

Электрические характеристики разъёма соответствуют самым строгим международным стандартам. В исполнении для европейского рынка (EN 60320-1) разъём рассчитан на номинальный ток 16 А при напряжении 250 В переменного тока, что покрывает потребности большинства профессиональных устройств мощностью до 3,5 кВт. В североамериканском исполнении (UL/CSA) допускается ток до 20 А при напряжении 127 В. Три контакта — фаза, нейтраль и заземление (PE) — изготовлены из медного сплава с покрытием серебром, что обеспечивает чрезвычайно низкое переходное сопротивление, не превышающее 2 мОм. Это гарантирует минимальные потери мощности и нагрева в точке соединения, что особенно важно при длительной работе на высоких токах. Сопротивление изоляции превышает 10 ГОм, а электрическая прочность изоляции — более 3 кВ переменного тока, что подтверждает высокий класс изоляции и безопасность даже при кратковременных перенапряжениях.

Важной инновацией серии XX является способность разъёма размыкать цепь под нагрузкой (Circuit Breaking Capability, CBC) при соединении с ответной панельной частью. Это означает, что оператор может безопасно отсоединить кабель питания от оборудования, не выключая предварительно питание, — дуга при размыкании гасится внутри разъёма, не повреждая контакты и не создавая опасности для пользователя. Данная функция особенно ценна при оперативной замене оборудования во время живых выступлений или в аварийных ситуациях, когда нет времени на штатное отключение.

Конструкция разъёма продумана для максимального удобства монтажа и надёжности фиксации кабеля. Кабельный ввод оснащён запатентованным цанговым зажимом, который равномерно обжимает кабель диаметром от 10 до 16 мм, обеспечивая надёжную разгрузку от натяжения и защиту от выдёргивания. Зажим механически блокируется с внутренней вставкой при сборке, что упрощает процесс монтажа и исключает возможность смещения деталей. Для подключения проводов используются винтовые клеммы, которые принимают сечение жил до 2,5 мм² (12 AWG). Такое решение не требует пайки и позволяет быстро собирать кабели даже в полевых условиях, используя лишь стандартную отвёртку. Все винты имеют надёжную фиксацию от самооткручивания благодаря специальному покрытию.

Корпус разъёма выполнен по двухкомпонентной технологии: основная часть изготовлена из высокопрочного полиамида (PA 6), а хвостовик (boot) — из термопластичного эластомера (TPE). Такое сочетание обеспечивает выдающуюся ударопрочность, устойчивость к вибрациям и износостойкость, а эластичный хвостовик эффективно защищает кабель от перегиба в месте входа, продлевая срок службы силового шнура. Материалы соответствуют классу горючести UL 94 V-0, что гарантирует высокую пожарную безопасность в стационарных и мобильных установках. Ресурс разъёма превышает 5000 циклов подключения, что в несколько раз выше, чем у обычных IEC-разъёмов, и обеспечивает многолетнюю эксплуатацию даже при самом интенсивном использовании.

Диапазон рабочих температур охватывает значения от –33 °C до +80 °C, что позволяет использовать NAC3FXXA-W-L в экстремальных климатических условиях — от зимних уличных концертов до жарких студий с мощным световым оборудованием. Степень защиты IP20 гарантирует безопасность от прикосновения пальцев и проникновения твёрдых объектов диаметром более 12 мм, что является стандартом для внутренних разъёмов. Все эти характеристики делают разъём идеальным выбором для профессиональных аудиосистем, световых приборов, промышленных станков, медицинского оборудования и телекоммуникационных стоек.

Разъём NAC3FXXA-W-L полностью совместим с панельными розетками серии powerCON XX, в частности с моделями NAC3MPXXA-W-L↗ (панельный вход, синий) и NAC3MPXXB-W-L↗ (панельный выход, серый), а также с кабельными розетками NAC3FXXB-W-L↗ для построения распределительных линий. При создании комплексных систем питания рекомендуется использовать соединительные кабели и распределительные блоки Neutrik, например, серию powerCON XX↗, которая предлагает унифицированные решения для любых задач. Для защиты неиспользуемых разъёмов от пыли и механических повреждений доступны защитные колпачки и крышки, а маркировочные кольца помогают визуально идентифицировать кабели в сложных инсталляциях.

Приобрести Neutrik NAC3FXXA-W-L вы можете в интернет-магазине профессионального оборудования vismedia.ru.
