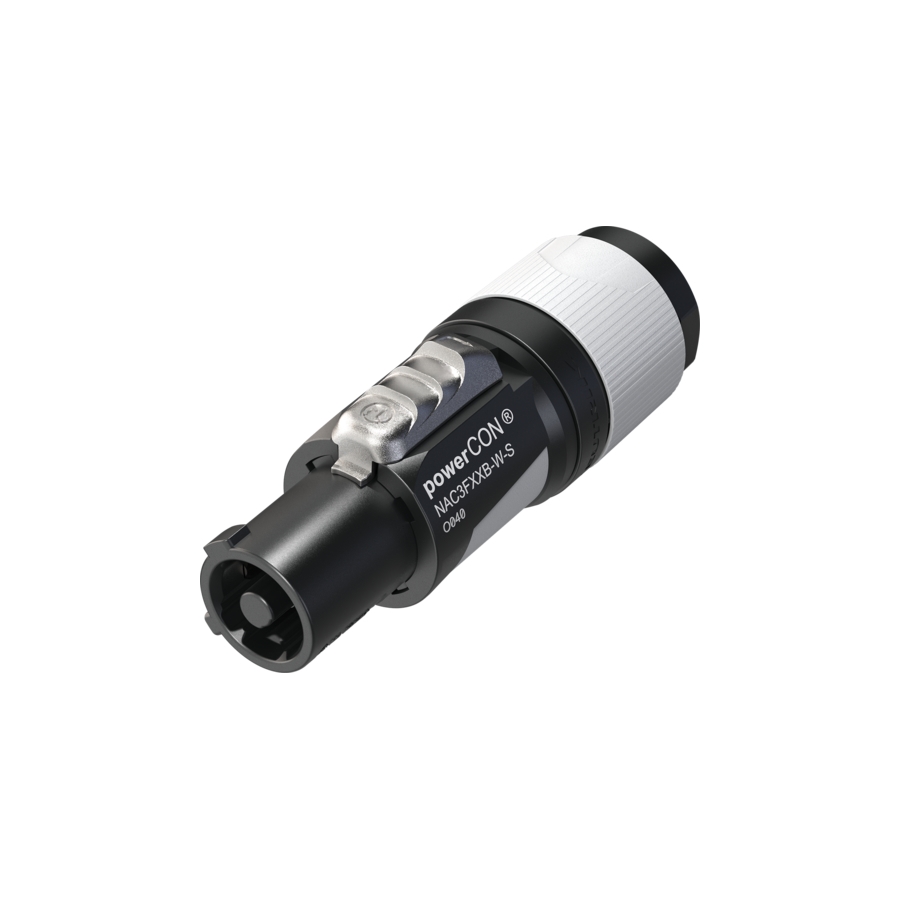

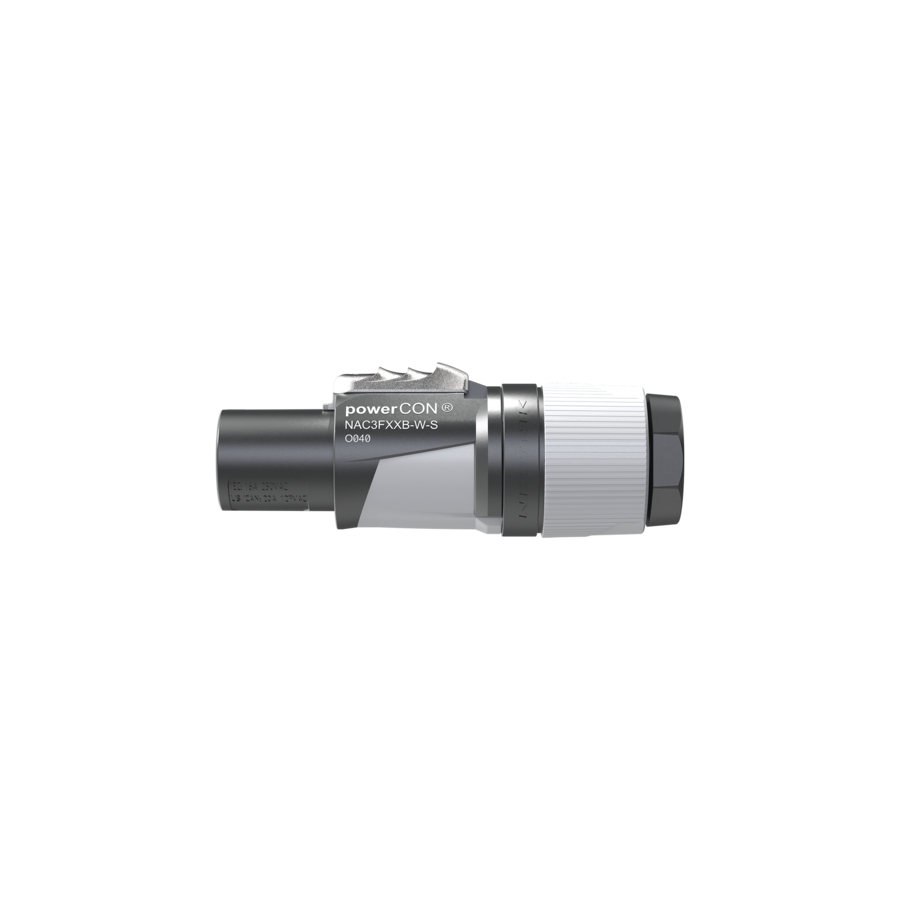

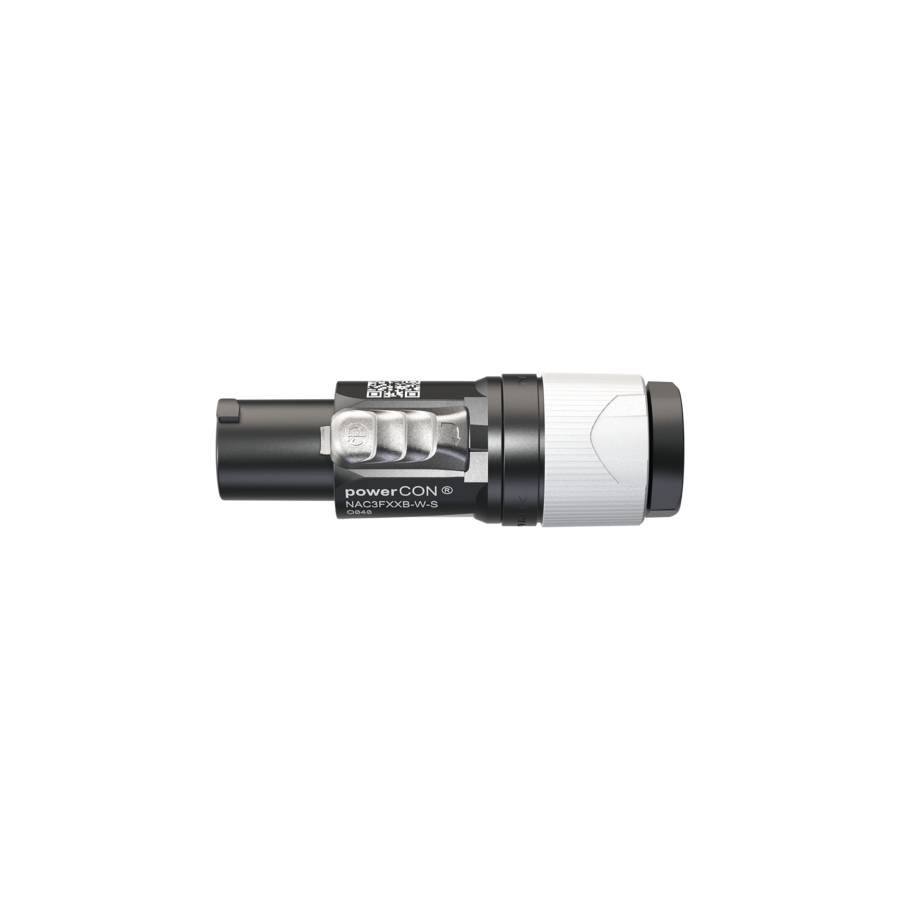

Разъем NEUTRIK NAC3FXXB-W-S

В профессиональной звуковой, световой и индустриальной сферах надёжность силовых соединений является одним из критических факторов, определяющих не только бесперебойность работы оборудования, но и безопасность персонала. Концертные площадки, театральные сцены, студии звукозаписи, трансляционные комплексы и промышленные объекты требуют таких решений, которые исключают случайное отключение питания, предотвращают ошибки при монтаже и гарантируют стабильный контакт при высоких токах на протяжении многих лет. Обычные бытовые разъёмы, даже с механической фиксацией, часто не выдерживают интенсивной эксплуатации: их контакты нагреваются, пластиковые элементы деформируются, а замки изнашиваются после нескольких сотен циклов. Именно поэтому Neutrik разработала серию powerCON — специализированные силовые разъёмы с поворотной блокировкой, которые стали индустриальным стандартом для профессионального оборудования. Neutrik NAC3FXXB-W-S — это кабельный разъём PowerCon серии XX, предназначенный для выхода питания (power‑out). Его серый цвет корпуса и уникальная форма механического ключа полностью исключают возможность ошибочного подключения к синему разъёму для входа питания (power‑in), что предотвращает короткое замыкание и повреждение оборудования при быстрой сборке систем.

Цветовое кодирование в серии powerCON XX является не просто дизайнерским решением, а важным элементом безопасности. Синие разъёмы NAC3FXXA-W-L предназначены исключительно для подачи питания на устройство (вход), а серые NAC3FXXB-W-S — для передачи питания от устройства к следующему (выход). Они имеют разную геометрию ключа, поэтому физически невозможно соединить кабель питания с выходным разъёмом усилителя или наоборот. Это особенно важно на крупных мероприятиях, где десятки кабелей прокладываются в сжатые сроки, и человеческий фактор может привести к фатальным ошибкам. Благодаря такой системе исключается риск подачи напряжения на выходные гнёзда оборудования, что защищает как аппаратуру, так и операторов от поражения электрическим током.

Электрические характеристики NAC3FXXB-W-S полностью соответствуют самым высоким стандартам профессионального применения. В европейском исполнении (EN 60320‑1) разъём рассчитан на номинальный ток 16 А при напряжении 250 В переменного тока, что покрывает потребности подавляющего большинства усилителей мощности, активных акустических систем, световых приборов и промышленных устройств. В североамериканском исполнении (UL/CSA) допускается ток до 20 А при напряжении 127 В. Три контакта — фаза (L), нейтраль (N) и защитное заземление (PE) — изготовлены из высококачественного медного сплава с покрытием серебром, обеспечивающим чрезвычайно низкое переходное сопротивление — не более 2 мОм. Это минимизирует потери мощности, нагрев в точке соединения и падение напряжения, что особенно важно при передаче значительных токов на длинные расстояния. Сопротивление изоляции превышает 10 ГОм, а электрическая прочность изоляции — более 3 кВ переменного тока, что гарантирует надёжную работу даже при кратковременных перенапряжениях и в условиях повышенной влажности.

Одной из ключевых инноваций серии XX является способность разъёма размыкать цепь под нагрузкой (Circuit Breaking Capability, CBC) при соединении с ответной панельной частью. Это означает, что оператор может безопасно отсоединить кабель питания от работающего оборудования, не выключая его предварительно, — электрическая дуга, возникающая при размыкании, гасится внутри разъёма, не повреждая контакты и не создавая опасности для человека. Такая функция незаменима при оперативной замене оборудования во время живых выступлений, где каждая секунда на счету, а также в аварийных ситуациях, когда требуется быстро обесточить устройство. В отличие от обычных соединителей, где размыкание под током приводит к обгоранию контактов и потере надёжности, powerCON XX сохраняет свои характеристики на протяжении всего срока службы.

Конструкция разъёма продумана для максимального удобства монтажа и долговечности. Кабельный ввод оснащён запатентованным цанговым зажимом, который равномерно обжимает кабель диаметром от 6 до 12 мм, обеспечивая надёжную разгрузку от натяжения и защиту от выдёргивания. Зажим механически блокируется с внутренней вставкой при сборке, что упрощает процесс и гарантирует правильное положение всех компонентов. Для подключения проводов используются винтовые клеммы, которые принимают сечение жил до 2,5 мм² (12 AWG). Это позволяет монтировать кабели без пайки, используя лишь стандартную отвёртку, что особенно ценно при изготовлении кабельных комплектов в полевых условиях или в мастерских. Винты имеют специальное покрытие, предотвращающее самооткручивание от вибраций, что гарантирует стабильный контакт даже при интенсивной транспортировке и работе на подвижных сценах.

Корпус разъёма выполнен по двухкомпонентной технологии: основная часть изготовлена из высокопрочного полиамида (PA 6), а хвостовик (boot) — из термопластичного эластомера (TPE). Такое сочетание обеспечивает выдающуюся ударопрочность, устойчивость к вибрациям и износостойкость, а эластичный хвостовик эффективно защищает кабель от перегиба в месте входа, продлевая срок службы силового шнура. Материалы соответствуют классу горючести UL 94 V‑0, что гарантирует высокую пожарную безопасность в стационарных и мобильных установках. Ресурс разъёма превышает 5000 циклов подключения, что в несколько раз выше, чем у обычных IEC-разъёмов, и обеспечивает многолетнюю эксплуатацию даже при самом интенсивном использовании — например, на гастрольных системах, где кабели подключаются и отключаются ежедневно.

Диапазон рабочих температур от –33 °C до +80 °C позволяет использовать NAC3FXXB-W-S в экстремальных климатических условиях — от зимних уличных концертов до жарких студий с мощным световым оборудованием. Степень защиты IP20 гарантирует безопасность от прикосновения пальцев и проникновения твёрдых объектов диаметром более 12 мм, что является стандартом для внутренних разъёмов. Все эти характеристики делают разъём идеальным выбором не только для аудио- и светового оборудования, но и для промышленных станков, медицинской техники, телекоммуникационных стоек и любых других приложений, где требуется надёжное и безопасное силовое соединение.

Разъём NAC3FXXB-W-S полностью совместим с панельными розетками серии powerCON XX, в частности с моделями NAC3MPXXB-W-S↗ (панельный выход, серый) и NAC3MPXXA-W-L↗ (панельный вход, синий), а также с кабельной розеткой NAC3FXXA-W-L↗ для построения распределительных линий питания. При создании комплексных систем рекомендуется использовать соединительные кабели и распределительные блоки Neutrik, например, серию powerCON XX↗, которая предлагает унифицированные решения для любых задач — от одиночных подключений до крупных распределительных сетей. Для защиты неиспользуемых разъёмов от пыли и механических повреждений доступны защитные колпачки и крышки, а маркировочные кольца помогают визуально идентифицировать кабели в сложных инсталляциях.
