Панельный разъем NEUTRIK NL8MPR-BAG

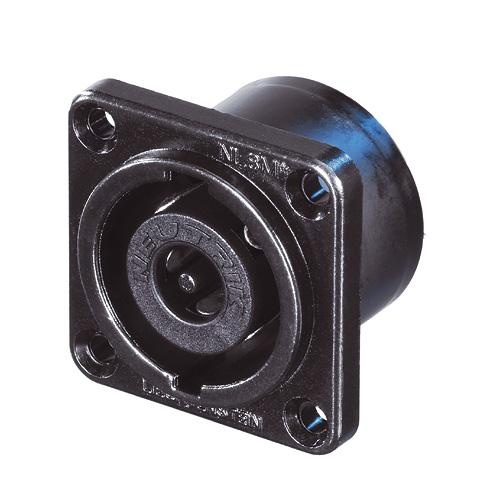

В профессиональном звукоусилении, особенно при работе с мощными акустическими системами на концертных площадках, стадионах, в ночных клубах и крупных инсталляциях, надёжность каждого элемента коммутации напрямую влияет на безопасность оборудования и качество звука. Системы с высоким уровнем мощности предъявляют к соединителям жёсткие требования по токовой нагрузке, механической прочности и долговечности. Обычные разъёмы, не рассчитанные на постоянные вибрации, частые переключения и значительные токи, быстро выходят из строя, что может привести к неожиданным обрывам звука или даже повреждению усилителей и динамиков. Именно для таких ответственных задач компания Neutrik разработала серию разъёмов speakON, ставшую мировым стандартом для подключения громкоговорителей. Neutrik NL8MPR-BAG — это панельный 8-полюсный разъём speakON типа «штекер» (male) с квадратным металлическим фланцем G‑типа в покрытии «чернёный хром», предназначенный для монтажа на корпуса акустических систем, в коммутационные панели и рэковые стойки. Данная модель представляет собой эталонное решение для профессиональных аудиоинсталляций, где требуется не только высокая токовая нагрузка, но и бескомпромиссная надёжность в условиях интенсивной эксплуатации.

Ключевой особенностью NL8MPR-BAG является его способность пропускать значительные токи при передаче аудиосигнала. Длительный номинальный ток составляет 30 А RMS, а при передаче аудиосигнала с 50‑процентным рабочим циклом — до 40 А. Такие показатели делают разъём пригодным для работы с мощными сабвуферами, линейными массивами и любой акустикой, требующей высокой подводимой мощности. При этом номинальное напряжение достигает 250 В переменного тока, что обеспечивает запас прочности для большинства профессиональных усилительных систем. Сопротивление контактов не превышает 3 мОм, что гарантирует минимальные потери сигнала и нагрева в точке соединения, а электрическая прочность изоляции составляет 4 кВ пикового напряжения — это исключает пробои даже при возникновении импульсных перенапряжений. Сопротивление изоляции превышает 1 ГОм, что подтверждает высокое качество диэлектрических материалов и их устойчивость к старению.

Конструктивно разъём выполнен с использованием прочного корпуса из полиамида (PA 6) с 30‑процентным наполнением стекловолокном, что обеспечивает отличную механическую прочность, устойчивость к ударам, вибрациям и воздействию химически агрессивных сред, которые могут встречаться на сценических площадках. Металлический фланец квадратной формы, покрытый чернёным хромом, не только придаёт устройству эстетичный внешний вид, но и защищает от коррозии, а также обеспечивает жёсткое крепление на панели с помощью четырёх винтов. Особого внимания заслуживает цельнометаллическая система поворотной фиксации (twist lock) — фирменная технология Neutrik, которая гарантирует, что электрический контакт устанавливается только после того, как разъём полностью заблокирован. Это исключает случайные расстыковки из‑за вибраций или неосторожных движений кабеля, что особенно важно на подвижных сценах и при активном использовании оборудования. Кроме того, металлический механизм блокировки обладает значительно большим ресурсом по сравнению с пластиковыми аналогами.

Восемь контактов разъёма изготовлены из высококачественной фосфористой бронзы (CuSn6) и имеют покрытие серебром толщиной 4 мкм. Серебряное покрытие обеспечивает превосходную электропроводность, устойчивость к окислению и минимальное переходное сопротивление, что критически важно для передачи мощных сигналов без искажений и перегрева. Благодаря серебрению контакты сохраняют свои свойства даже при многократных подключениях и работе в условиях повышенной влажности. Ресурс разъёма составляет более 5000 циклов подключения — это значительно выше, чем у стандартных разъёмов, и гарантирует многолетнюю службу даже при ежедневном интенсивном использовании. Диапазон рабочих температур охватывает значения от –30 °C до +80 °C, что позволяет устанавливать разъёмы как в закрытых отапливаемых помещениях, так и на открытых площадках в холодное или жаркое время года. Корпус из полиамида соответствует классу горючести UL 94 HB, что обеспечивает пожарную безопасность в стационарных инсталляциях.

Важно отметить, что разъёмы speakON разработаны исключительно для передачи аудиосигналов на громкоговорители и не предназначены для использования в качестве сетевых или силовых разъёмов для подключения к электросети. Это прямое требование производителя, связанное с конструктивными особенностями и отсутствием необходимой защиты от поражения электрическим током. При правильном применении NL8MPR-BAG обеспечивает не только чистый и мощный звук, но и полную безопасность для оператора и оборудования. Разъём совместим с кабельными ответными частями, такими как NL8FC, NL8FX и NL8FRX, а также с любыми другими 8‑полюсными кабельными разъёмами speakON, что позволяет гибко строить коммутационные линии любой сложности.

В профессиональных аудиосистемах NL8MPR-BAG часто используется совместно с кабельными разъёмами NL8FC↗ и NL8FX↗, которые обеспечивают надёжное соединение с многожильными кабелями, а также с панельными розетками серии NL8MPR↗ для унификации монтажа. Для построения крупных систем рекомендуется использовать коммутационные панели и кроссовые модули Neutrik, которые позволяют организовать удобную маршрутизацию сигналов между усилителями и акустикой. Аксессуары, такие как защитные колпачки и маркировочные кольца, упрощают идентификацию каналов и защищают неиспользуемые разъёмы от пыли и механических повреждений. Все компоненты семейства speakON совместимы между собой и обеспечивают единый стандарт надёжности, признанный профессионалами по всему миру.

Приобрести Neutrik NL8MPR-BAG вы можете в интернет-магазине профессионального звукового оборудования vismedia.ru.
