Приемник HDBaseT Datavideo HBT-30

При построении многокамерных систем видеопроизводства или оснащении больших конференц-залов, учебных аудиторий и мест богослужений инженеры неизбежно сталкиваются с одной и той же проблемой: передача 4K‑видеосигнала, управляющих команд и питания на несколько удалённых PTZ‑камер требует прокладки нескольких отдельных кабелей для каждой точки. Это не только удорожает монтаж и увеличивает время инсталляции, но и снижает общую надёжность системы из‑за большого количества разъёмов и потенциальных точек отказа. Datavideo HBT‑30 — это 3‑канальный HDBaseT‑приёмник, который решает эту задачу комплексно, объединяя в одном компактном 1U‑корпусе функции приёма видеосигнала от трёх камер, их удалённого управления и питания по технологии PoE. Всё это передаётся на расстояние до 100 метров через один кабель Cat 6A на каждую камеру, что радикально упрощает инфраструктуру и делает систему по‑настоящему масштабируемой.

В основе устройства лежит технология HDBaseT — отраслевой стандарт, позволяющий по одному кабелю витой пары (Cat 5e/6/6a/7) одновременно передавать видеосигнал с разрешением до 4K60p, многоканальный звук, управляющие команды (RS‑422/232, DVIP), сигнал Tally и питание (PoE). HBT‑30 оснащён тремя входами HDBaseT (RJ‑45) для подключения совместимых камер, например, моделей PTC‑285T и PTC‑305T, которые имеют встроенные HDBaseT‑выходы. Каждый из трёх каналов работает независимо, что позволяет одновременно принимать сигналы от трёх камер, расположенных в разных точках помещения, и выводить их на три отдельных HDMI‑порта для дальнейшей обработки. Такой подход полностью исключает необходимость в прокладке отдельных кабелей для видео, управления и питания — достаточно одного качественного экранированного кабеля Cat 6A на камеру.

HBT‑30 обеспечивает приём видеосигнала в формате до 3840×2160p при частоте 60/59.94/50 Гц с поддержкой цветовых субдискретизаций 4:4:4 (8 бит), 4:2:2 (10 бит) и 4:2:0 (10 бит), что соответствует самым высоким требованиям современного вещания. Полоса пропускания составляет 594 МГц (18 Гбит/с) в режиме Single‑link, что гарантирует передачу несжатого видео высочайшего качества без артефактов и задержек. На выходе приёмник оснащён тремя портами HDMI 2.0 (Type A) — по одному на каждую камеру. Это позволяет подключать HBT‑30 напрямую к видеомикшеру, мониторам, рекордерам или системам видеоконференции без дополнительных конвертеров сигнала. HDMI‑выходы поддерживают HDCP 2.2/1.4 (сквозной проход) и Deep Color, что гарантирует совместимость с любым современным дисплейным оборудованием и системами защиты контента.

Помимо видеосигнала, HBT‑30 передаёт управляющие команды по тому же кабелю HDBaseT, что позволяет оператору с единого пульта удалённо управлять панорамированием, наклоном, зумом, диафрагмой, балансом белого и предустановками всех трёх PTZ‑камер. Для этого в устройстве предусмотрены порты RS‑422 и RS‑232 (три RJ‑45, по одному на канал), которые могут подключаться к внешним контроллерам, таким как Datavideo RMC‑300A или другие совместимые пульты. Кроме того, поддерживается собственный протокол Datavideo DVIP (RJ‑45), обеспечивающий централизованное IP‑управление камерами в локальной сети. Это даёт возможность интегрировать HBT‑30 в системы автоматизации студии, управлять камерами через веб‑интерфейс или использовать готовые решения для дистанционного контроля без прокладки дополнительных кабелей управления.

Особого внимания заслуживает функция питания удалённых камер по технологии PoE (Power over Ethernet). HBT‑30 выступает в роли центрального источника питания для всех подключённых камер. При подключении к сети через внешний адаптер питания 56 В (входит в комплект) устройство обеспечивает выходную мощность до 65 Вт на каждый из трёх HDBaseT‑каналов. Этого более чем достаточно для питания большинства профессиональных PTZ‑камер и роботизированных головок, включая модели с мощными моторами и оптическими трансфокаторами. Это полностью исключает необходимость в дополнительных розетках на удалённых позициях — камера получает и питание, и сигнал, и управление по одному кабелю. Такой подход не только снижает затраты на электромонтаж, но и повышает безопасность, устраняя риск поражения электрическим током в местах установки камер.

HBT‑30 может использоваться в трёх основных сценариях. Во‑первых, как контроллер камер — управление тремя PTZ‑камерами через RS‑422, DVIP или веб‑интерфейс. Во‑вторых, как центральный узел видеокоммутации — прямой вывод HDMI от каждой камеры на микшер без промежуточных устройств, что упрощает тракт и снижает задержки. В‑третьих, как базовая станция для ISO‑записи — организация одновременной записи сигналов от всех трёх камер на внешние рекордеры или системы видеозахвата. Благодаря независимости каналов вы можете одновременно выводить сигнал с трёх камер на три разных монитора, записывать каждый канал отдельно или подавать их на многоканальный видеомикшер для создания программы.

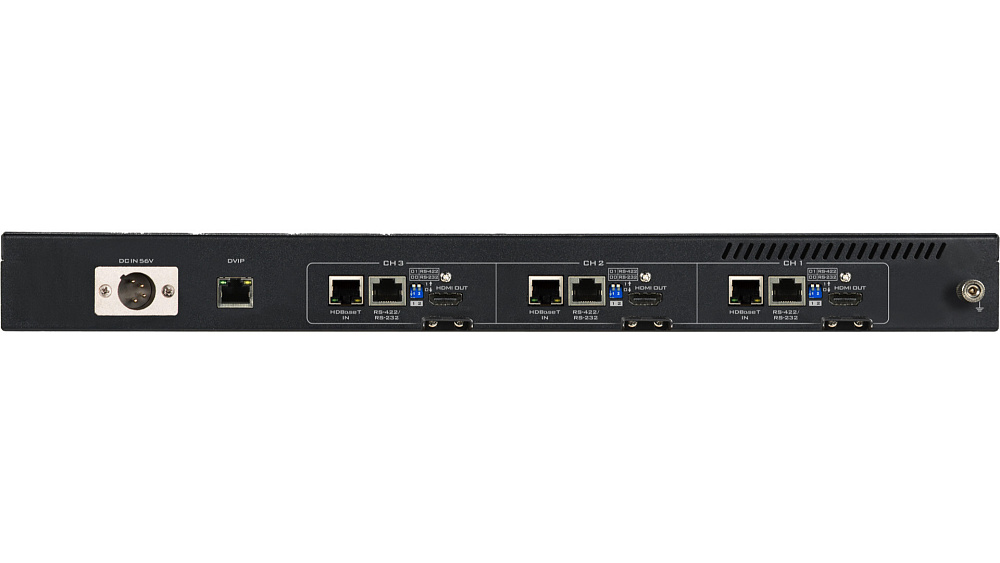

Устройство выполнено в стандартном 19‑дюймовом корпусе высотой 1U (440×125×44,5 мм), что позволяет устанавливать его в телекоммуникационную или звукотехническую стойку вместе с другим оборудованием. Компактные размеры и вес всего 1,8 кг упрощают как стационарную установку, так и инсталляцию в передвижных телевизионных станциях (ПТС), где каждый сантиметр и килограмм имеют значение. На передней панели расположены светодиодные индикаторы статуса каждого канала, позволяющие оператору быстро оценить состояние подключения, наличие сигнала и питания. Все разъёмы выведены на заднюю панель для удобного кабельного менеджмента и сохранения эстетичного вида стойки.

Рабочий температурный диапазон от 0 до +40 °C позволяет эксплуатировать HBT‑30 в аппаратных, студиях и на выездных мероприятиях без дополнительного охлаждения. Пассивное охлаждение через вентиляционные отверстия корпуса обеспечивает бесшумную работу, что особенно важно при использовании в помещениях с чувствительной акустикой, например, в студиях звукозаписи или концертных залах. Электропитание осуществляется от внешнего адаптера 56 В, входящего в комплект, который рассчитан на широкий диапазон входных напряжений 100–240 В и может работать в любых странах мира без переключения.

Применение HBT‑30 охватывает широкий спектр профессиональных задач. В телевизионных студиях устройство обеспечивает централизованное питание и управление тремя PTZ‑камерами без дополнительных розеток на сцене, что особенно важно при оформлении новостных студий и ток‑шоу. В конференц‑залах и переговорных комнатах оно позволяет передавать 4K‑видео от удалённых камер на расстояние до 100 метров при минимальном количестве кабелей, сохраняя интерьер без лишних проводов. В образовательных учреждениях HBT‑30 используется для записи лекций и онлайн‑трансляций с нескольких ракурсов без громоздкого оборудования, а в местах богослужений — для интеграции PTZ‑камер в существующую сеть без прокладки новых силовых линий. Универсальность и высокая плотность портов делают его идеальным выбором для системных интеграторов, которые ценят простоту монтажа и надёжность.

Приёмник HBT‑30 отлично сочетается с другими продуктами Datavideo, образуя комплексные решения для IP‑видеопроизводства. В паре с PTZ‑камерами Datavideo PTC‑285T↗ и PTC‑305T↗ он обеспечивает полный цикл передачи 4K‑видео, управления и питания по одному кабелю. Для централизованного управления несколькими камерами рекомендуется использовать контроллер Datavideo RMC‑300A↗, который подключается к HBT‑30 через RS‑422 или DVIP и позволяет управлять всеми тремя камерами с одного пульта. Для коммутации и микширования сигналов от нескольких камер подходит видеомикшер Datavideo SE‑3200MU↗, который поддерживает 4K‑входы по HDMI. Все эти устройства легко интегрируются в единую систему, обеспечивая профессиональное качество на всех этапах производства — от захвата до вывода в эфир.

Приобрести Datavideo HBT‑30 вы можете в интернет‑магазине профессионального оборудования vismedia.ru. Наши специалисты помогут с подбором совместимых камер и аксессуаров, ответят на вопросы по монтажу и настройке, а также предложат комплексные решения для оснащения вашей студии или конференц‑зала.
