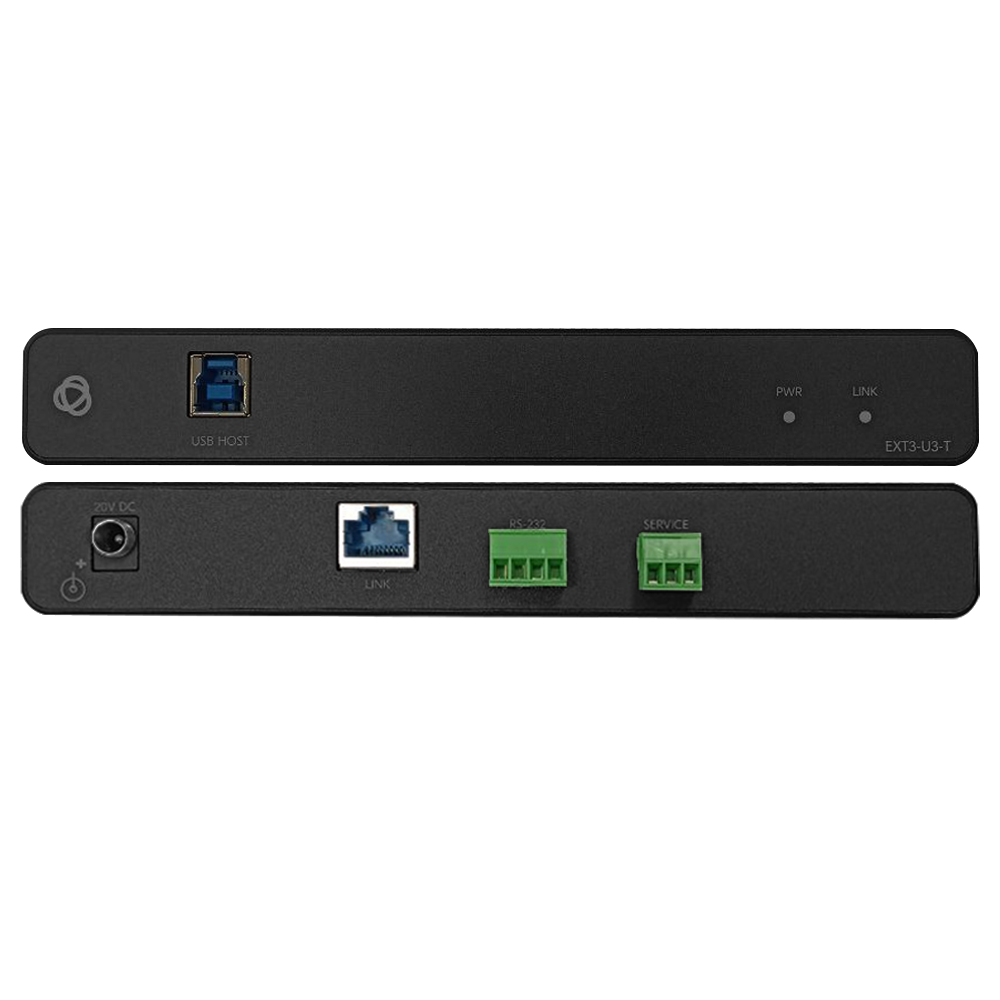

Передатчик сигнала USB 3.2 Kramer EXT3-U3-T

Создание современного рабочего пространства, будь то переговорная комната, учебная аудитория или студия, требует не только мощного компьютера и качественного дисплея, но и надёжной инфраструктуры для подключения периферийных устройств. Когда возникает необходимость разместить USB-камеру, интерактивную панель или другое оборудование на значительном удалении от системного блока, а возможностей обычных пассивных кабелей перестаёт хватать, на первый план выходят решения на основе витой пары. Kramer EXT3-U3-T — это профессиональный передатчик сигнала USB 3.2 Gen 1, разработанный для расширения возможностей подключения периферийных устройств на расстояние до 100 метров по кабелю витой пары. Устройство работает в паре с совместимым приёмником (например, EXT3-U3-R) и преобразует сигнал USB от хоста в формат CATx на основе HDBaseT USB, а также обеспечивает передачу данных по последовательному интерфейсу RS-232 и сигнала синхронизации кадров FSYNC.

Основу передатчика составляет гибридная технология передачи данных по витой паре, основанная на формате HDBaseT USB. Устройство принимает сигнал от USB-хоста (например, компьютера) через порт USB Type-B и преобразует его в сигнал CATx, который передаётся по кабелю витой пары на приёмник. Пропускная способность канала достигает 5 Гбит/с, что соответствует спецификации USB 3.2 Gen 1 и гарантирует достаточную скорость для работы с ресурсоёмкими устройствами, такими как камеры и устройства захвата видео. Передатчик полностью совместим с широким спектром USB-периферии, включая камеры, сенсорные экраны, интерактивные доски, внешние накопители, игровые контроллеры, аудиоустройства, принтеры, сканеры и HID-устройства (мыши, клавиатуры).

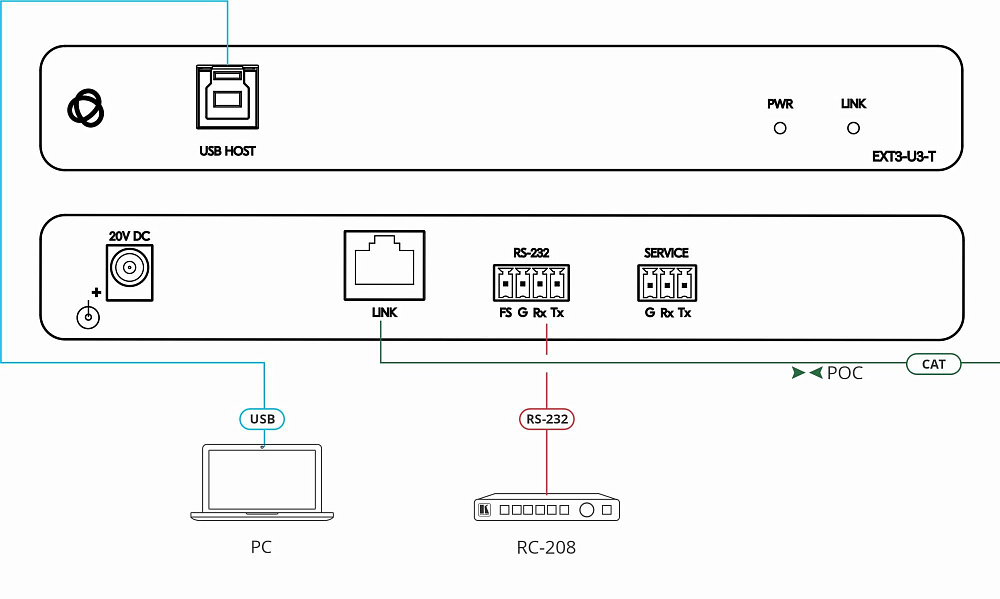

Ключевой особенностью EXT3-U3-T является поддержка двустороннего питания PoC (Power over Cable). Это означает, что устройство может как получать питание по кабелю витой пары от приёмника, так и само обеспечивать питанием приёмник. Такая гибкость позволяет упростить схему электропитания и отказаться от установки дополнительного блока питания на стороне приёмника в тех случаях, когда это возможно. Устройство работает по принципу Plug-and-Play и не требует какой-либо предварительной настройки или установки драйверов, что значительно упрощает монтаж и ввод в эксплуатацию. Для питания передатчика также предусмотрен разъём постоянного тока 20 В.

Важным аспектом является поддержка передачи сигнала RS-232 в обоих направлениях. Это позволяет не только передавать данные, но и управлять подключёнными устройствами, что особенно важно в инсталляциях с интерактивными системами и системами управления. Индикация состояния осуществляется с помощью светодиодов питания и подключённой линии витой пары, что упрощает локальную диагностику и обслуживание. Передатчик поддерживает все режимы передачи USB, включая прерывания, массовую передачу и изохронную передачу, что делает его универсальным инструментом для самых разных задач. Устройство также поддерживает передачу сигнала FSYNC для синхронизации кадров камеры.

Области применения Kramer EXT3-U3-T чрезвычайно широки и охватывают практически все сценарии, где требуется подключение USB-периферии на значительном удалении от хоста. В переговорных комнатах и конференц-залах устройство позволяет разместить камеру или спикерфон в оптимальной точке, вдали от компьютера, не жертвуя качеством связи. В учебных аудиториях и лекционных залах передатчик обеспечивает подключение интерактивных досок, документ-камер и систем видеоконференцсвязи, расположенных на большом удалении от преподавательского места. В диспетчерских и ситуационных центрах EXT3-U3-T используется для подключения удалённых камер и устройств управления, а также для организации надёжной передачи данных в условиях повышенных требований к помехоустойчивости.

В медицинских учреждениях передатчик применяется для подключения диагностического оборудования и камер к удалённым рабочим станциям в операционных и лабораториях, где важна как скорость передачи данных, так и электромагнитная совместимость. В промышленных и производственных условиях гибридный удлинитель востребован для мониторинга технологических процессов, где требуется передача данных с камер и датчиков на удалённые диспетчерские пункты в условиях повышенной запылённости и вибрации. В ритейле и торговых центрах устройство используется для подключения камер наблюдения, сканеров и интерактивных киосков к серверной, а также для организации цифровых вывесок.

В домашних офисах и студиях EXT3-U3-T позволяет разместить системный блок или ноутбук на значительном удалении от принтера, сканера или внешнего накопителя, сохраняя при этом высокую скорость передачи данных. В гостиницах и конференц-отелях передатчик используется для подключения периферийных устройств в конференц-залах и бизнес-центрах, а также для организации систем контроля доступа. В транспортных узлах — аэропортах, вокзалах — устройство применяется для подключения камер, сканеров и информационных киосков к центральным системам. Благодаря поддержке Plug-and-Play и питания PoC, EXT3-U3-T является универсальным и удобным инструментом для системных интеграторов и специалистов по AV-инфраструктуре.

Для построения полноценной системы удлинения сигналов Kramer EXT3-U3-T работает в паре с приёмником Kramer EXT3-U3-R↗, а также может использоваться с другими совместимыми устройствами, например, с коммутаторами Kramer SWT3-31-HU-TR↗ или Kramer MTX3-88-HSA↗. Все компоненты объединяются в единую систему, обеспечивая гибкость и удобство работы на объектах любой сложности.
