Cистема передачи сигнала LogoVision Opticast 1H-mini (20 km)

Создание распределённых систем телевещания, видеоконференцсвязи и передачи медиаконтента на крупных объектах требует оборудования, способного обеспечить передачу сигналов на большие расстояния без потери качества. Когда расстояние между источником сигнала и приёмным оборудованием превышает возможности медных кабелей, а требования к помехозащищённости и пропускной способности становятся критическими, на первый план выходит оптоволоконная технология. LogoVision Opticast 1H-mini (20 km) — это профессиональная система оптоволоконной передачи, разработанная для передачи одного канала цифрового несжатого видео вещательного качества форматов HD-SDI и SD-SDI, а также одного двунаправленного канала данных RS-485 на расстояние до 20 км. Устройство предназначено для телерадиовещательной отрасли, презентационной сферы, видеоконференцсвязи и систем безопасности, где требуется передача сигнала без искажений на значительные дистанции.

Основу системы составляет оптический бюджет более 12 дБ с длиной волны 1310/1550 нм, что обеспечивает стабильную передачу сигнала на расстояние до 20 км. При заказе специальной конфигурации дальность передачи может быть увеличена до 80 км. Тип оптического волокна — одномодовое, а тип разъёма — FC. Выходная мощность составляет от -3 до -9 дБм. Такие параметры гарантируют надёжную работу системы даже в условиях значительного затухания сигнала в волокне, что особенно важно при прокладке магистралей между зданиями или на протяжённых объектах.

Система обеспечивает передачу видеосигнала с высоким качеством: полоса пропускания составляет от 270 Мб/с до 1,485 Гб/с, что соответствует стандартам SMPTE 292M и 259M. Уровень сигнала составляет 800 мВ (стандартный), а затухание сигнала превышает 15 дБ. Автоматическая эквализация работает на расстоянии до 170 м при скорости 1,485 Гб/с и до 220 м при скорости 270 Мб/с при использовании кабеля, соответствующего стандарту 1694A. Джиттер составляет менее 0,2 UI при 270 Мб/с и менее 1,0 UI при 1,485 Гб/с. Тип видеоразъёма — BNC с входным сопротивлением 75 Ом, что соответствует стандартам профессионального видеооборудования. Система поддерживает функцию Re-clocking на скоростях 270 Мб/с и 1,485 Гб/с, а также передачу вложенного в SDI сигнал звука.

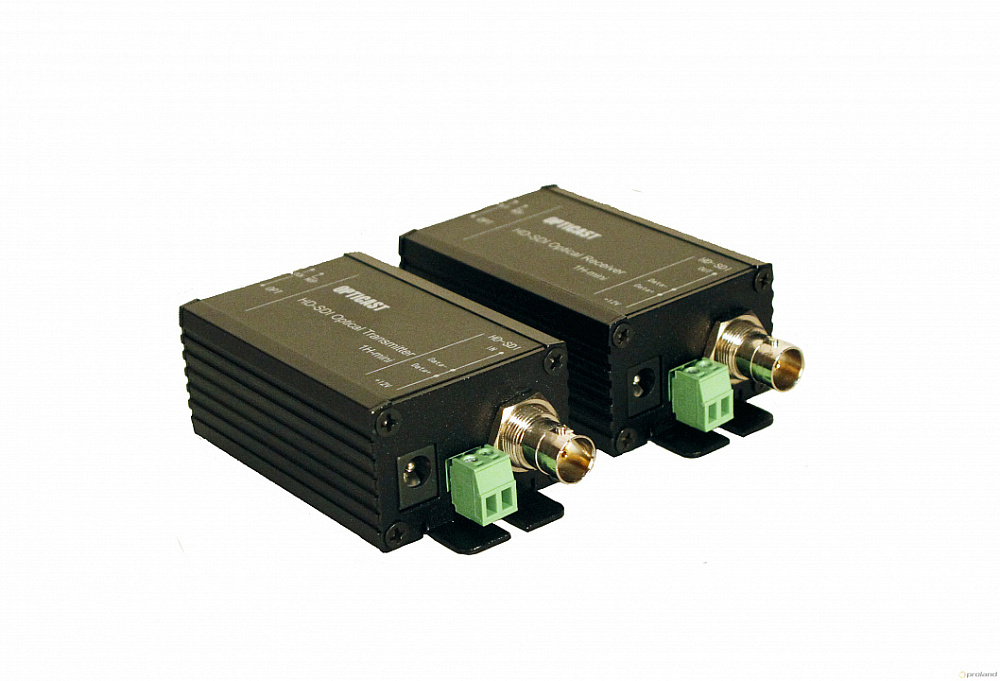

Система также обеспечивает передачу одного двунаправленного канала данных с коммутацией RS-485. Тип коннектора — Phoenix. Питание осуществляется от сети переменного тока 220 В через сетевой адаптер с выходным напряжением 8–14 В постоянного тока и максимальной силой тока 0,5 А. Светодиодные индикаторы Link и Power обеспечивают наглядный контроль за состоянием системы. Наработка на отказ превышает 100 000 часов, что гарантирует долгую и надёжную эксплуатацию.

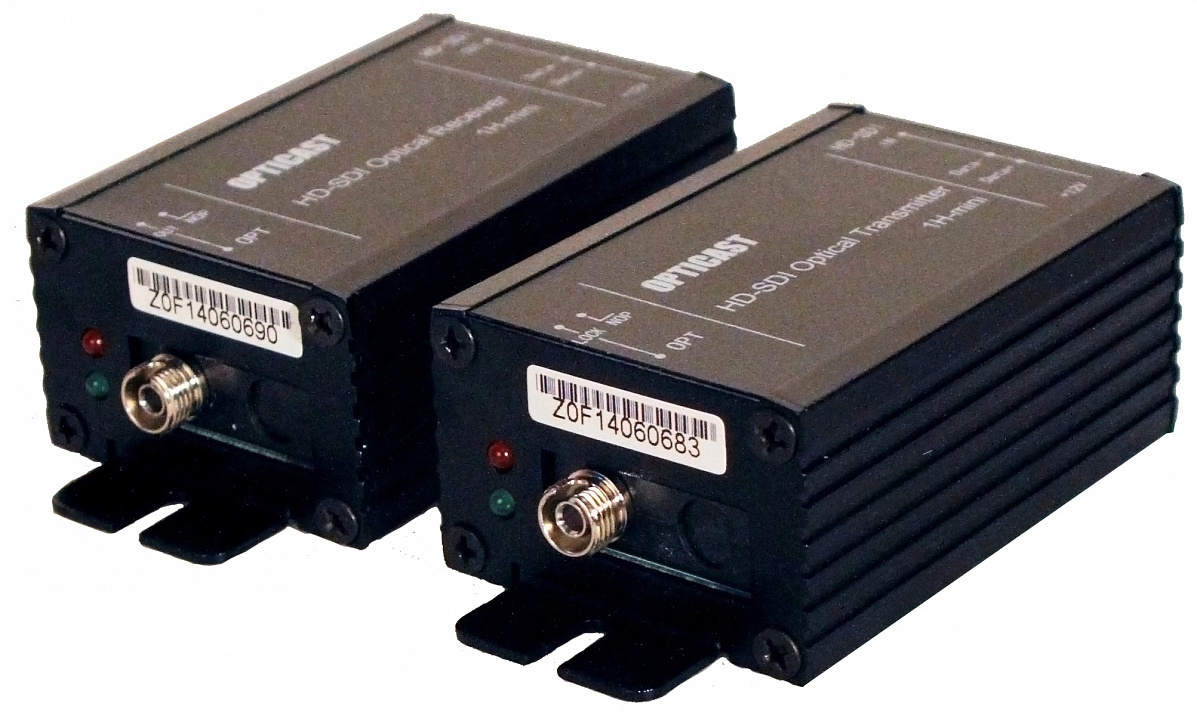

Система поставляется в компактном мобильном корпусе, габаритные размеры которого составляют всего 93,2 × 46,2 × 29,6 мм, что делает её удобной для транспортировки и использования на выездных мероприятиях. Рабочая температура эксплуатации составляет от -30 до +60 °C, что гарантирует надёжную работу системы в самых разных климатических условиях, включая неотапливаемые помещения и открытые площадки. Система соответствует стандартам EMI/RFI: FCC Part15 Class A и EU EMC standard. Возможность питания от источника постоянного тока 12 В при токе 0,5 А расширяет области применения устройства.

Применение системы Opticast 1H-mini особенно актуально для телерадиовещательных компаний, где требуется передача видеосигнала от студии к передающему центру без потери качества. В системах видеонаблюдения крупных объектов, таких как аэропорты, вокзалы, стадионы и промышленные предприятия, система позволяет объединить камеры, расположенные на значительном удалении, в единую сеть. В презентационной сфере и видеоконференцсвязи устройство обеспечивает передачу видео и данных между залами и удалёнными студиями. Благодаря поддержке RS-485, система легко интегрируется в существующие системы управления и может использоваться для дистанционного управления камерами и другим оборудованием.

Для расширения возможностей системы Opticast 1H-mini может быть использована в связке с другим оптоволоконным оборудованием, например, с системой Opticast 4K1E↗ для передачи 4K-SDI сигналов, или с системой 4H2AB↗ для передачи композитного видео и аудио. Все компоненты объединяются в единую систему, обеспечивая гибкость и удобство работы на любых объектах.

Приобрести LogoVision Opticast 1H-mini (20 km) и другие компоненты систем передачи сигналов по оптоволокну вы можете в интернет-магазине профессионального оборудования vismedia.ru.
