Пульт комментатора LES AR-214ASM

В профессиональном телевизионном и радиовещании, а также на крупных спортивных мероприятиях, где одновременно работают несколько комментаторов, ключевое значение имеет оборудование, способное обеспечить независимый контроль сигнала для каждого ведущего. Студийные системы, позволяющие гибко управлять микрофонными и линейными трактами, интегрироваться в современные IP-аудиосети и взаимодействовать с внешними устройствами, становятся основой качественного эфира. LES AR-214ASM — это профессиональный пульт комментатора, разработанный российской компанией «ЛЭС-ТВ» для одновременной работы трёх ведущих. Устройство ориентировано на использование в студиях вещания, на спортивных аренах и в мобильных ПТС, где требуется надёжная и гибкая организация рабочих мест комментаторов.

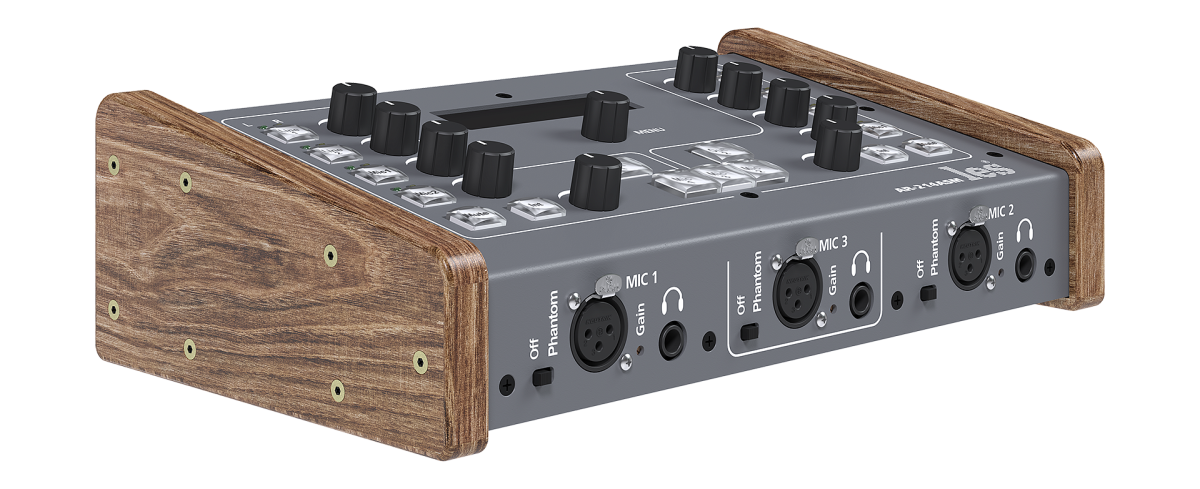

Пульт AR-214ASM оснащён тремя микрофонными входами XLR-f с возможностью включения фантомного питания 48 В для каждого из них, что позволяет подключать как динамические, так и конденсаторные микрофоны. Чувствительность каждого микрофонного входа регулируется в диапазоне от –32 до +20 дБ, а также доступна автоматическая регулировка усиления (АРУ). Для обработки голоса предусмотрены независимые для каждого канала компрессор и фильтр верхних частот HPF с частотой среза 250 Гц, эффективно подавляющий низкочастотные помехи — дыхание, удары по столу, вибрации трибун. Сигнал с микрофона 1 подаётся на линейный выход Out 1, с микрофона 2 — на выход Out 2, а сигнал микрофона 3 подмешивается к выходу активного ведущего — Out 1, Out 2, или к обоим одновременно, если активны оба.

Пульт имеет два трансформаторных линейных входа XLR-f для подключения программного сигнала (например, фонограммы или речи ведущего из другой студии). Трансформаторная развязка на входах и выходах обеспечивает высокое подавление синфазных помех и гальваническую изоляцию от внешнего тракта — что особенно важно при работе в сложных электромагнитных условиях крупных спортивных объектов и при подключении к удалённым источникам сигнала. Входное сопротивление составляет 600 Ом, номинальный уровень — 0 дБм, максимальный входной уровень достигает +25 дБм.

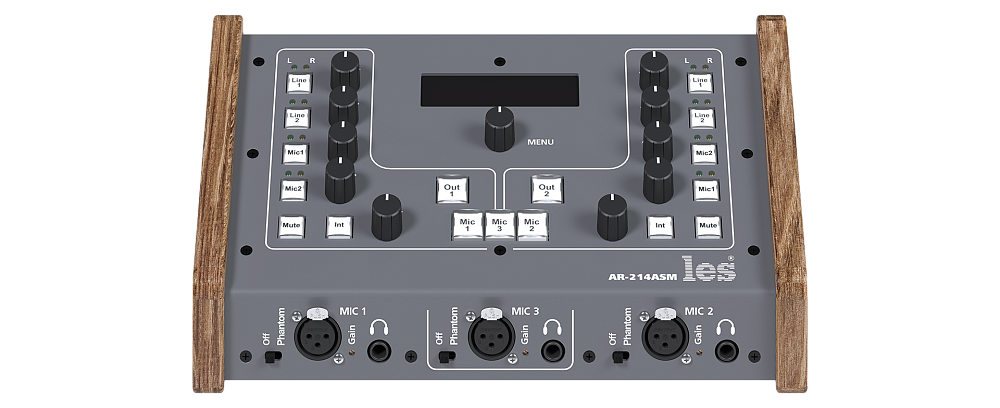

Два основных рабочих места (для ведущих 1 и 2) оснащены полным набором органов управления: каждый имеет четыре регулятора уровня сигнала в наушниках, кнопки выбора канала гарнитуры (левый, правый, оба или отключено), а также регулятор и кнопку для 4-проводной служебной связи. Кнопка «Int» при коротком нажатии включает интерком в постоянном режиме, при длительном удержании (более 2 секунд) — только на время нажатия. Четвёртая группа управления всегда закреплена за сигналом со входа «4 wire Intercom» и не может быть переназначена, что обеспечивает постоянный доступ к служебной связи независимо от других настроек.

Третье рабочее место не имеет собственного блока регуляторов — в наушники третьего ведущего поступает сигнал, сформированный на блоке активного ведущего. Если активны оба основных ведущих, их сигналы микшируются. Такое решение позволяет организовать работу трёх комментаторов в условиях ограниченного пространства, сохраняя при этом полный контроль для двух ключевых ведущих. Все три микрофонных входа имеют независимые настройки усиления, АРУ, компрессора и фильтра HPF, доступные через локальное меню или web-интерфейс.

Для интеграции в современные IP-аудиосети пульт оснащён модулем AES67 с отдельным разъёмом RJ45, поддерживающим 4 канала приёма и 4 канала передачи аудио по одному сетевому подключению. Частота дискретизации составляет 48 кГц, глубина — 24 бита, что обеспечивает полную совместимость с профессиональными системами, работающими по протоколам Dante и AES67. Через меню пульта можно выбирать источники сигнала для каждого канала AES67 и регулировать их усиление в диапазоне ±40 дБ, что позволяет гибко маршрутизировать аудиопотоки между пультом и другими IP-устройствами в сети.

Пульт имеет встроенный интерфейс GPI с двумя входами и двумя выходами на разъёме DB9-f. Тип сигналов — уровень (открытый коллектор). Выходы GPI 1 и 2 соответствуют микрофонам ведущих 1 и 2: при включении микрофона кнопкой «Mic» контакт соответствующего выхода замыкается на землю, при отключении — размыкается. Эти сигналы можно использовать для информирования смежных систем (например, автоматической системы вещания) о том, что микрофон на пульте включён. Входные GPI-сигналы с микшера звукорежиссёра при поступлении подсвечивают кнопки Out 1 или Out 2 на пульте, информируя комментатора о том, что его линия поставлена в эфир.

Управление пультом осуществляется как локально, так и удалённо через веб-интерфейс по сети Ethernet. При первом включении устройство получает IP-адрес 192.168.0.5 (маска 255.255.255.0, шлюз 192.168.0.1). Через браузер (Chrome, Firefox или Opera) пользователь получает доступ к полному набору настроек: страница «Control panel» дублирует все органы локального управления и позволяет дистанционно включать микрофоны, регулировать уровни, настраивать обработку сигнала и менять мнемонику устройства. Настройки, выполненные локально и через web-интерфейс, равнозначны — применяется последнее использованное значение. Доступны также страницы для изменения сетевых параметров, смены пароля (по умолчанию 1234) и просмотра информации об устройстве (модель, серийный номер, версия ПО, дата сборки).

Мониторинг состояния пульта осуществляется через встроенный OLED-экран, отображающий уровни сигналов на всех входах, состояние обработки микрофонов и меню настроек. Навигация по меню производится с помощью энкодера «MENU»: короткое нажатие входит в режим настройки, вращение перемещает по пунктам, повторное нажатие подтверждает выбор. В меню доступны настройки усиления для всех линейных входов, каналов AES67, микрофонных входов, а также управление выходными уровнями Out 1, Out 2 и интеркома. Яркость подсветки кнопок и экрана также регулируется через меню.

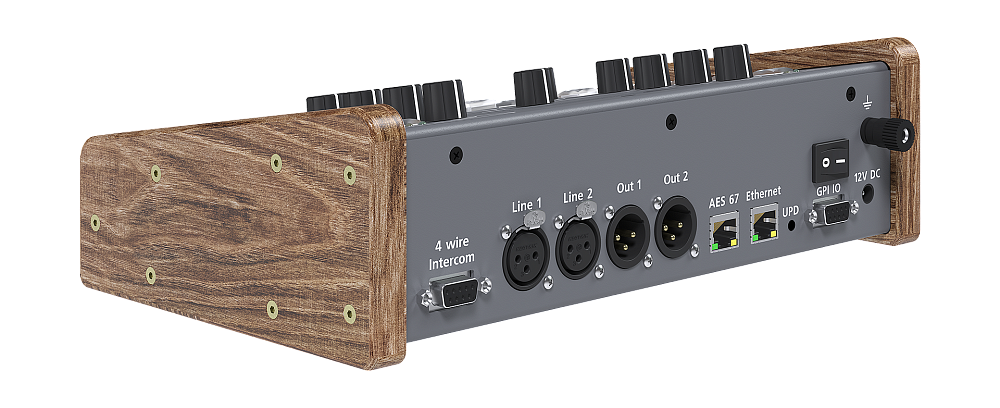

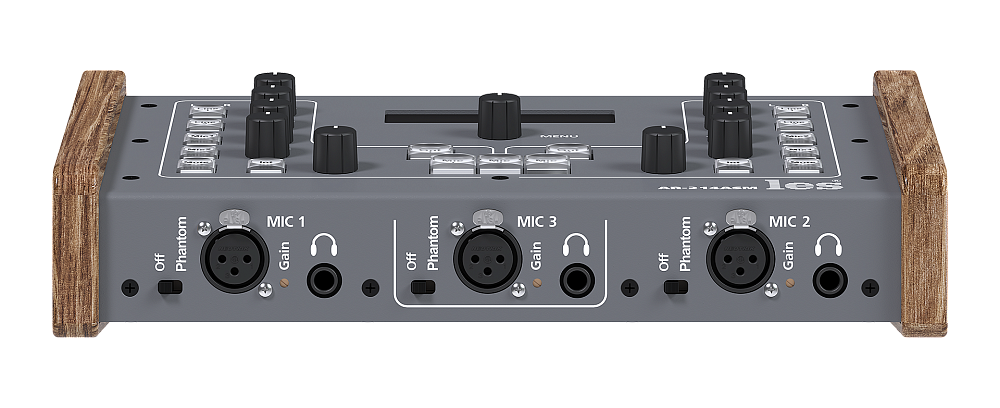

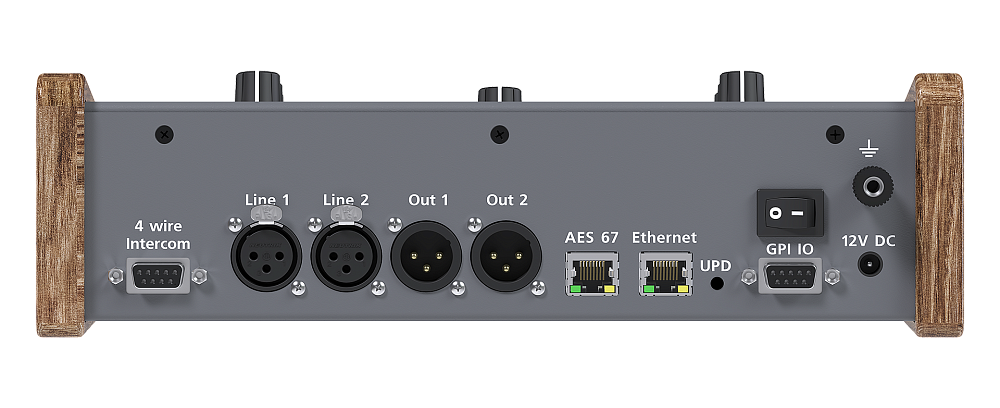

Электропитание пульта осуществляется от внешнего блока питания 12 В, потребляемая мощность не превышает 10 Вт. Корпус выполнен из прочного металла, габариты составляют 290 × 170 × 83 мм, вес — всего 1,5 кг. Все разъёмы расположены удобно: на передней панели — микрофонные входы, выходы на наушники, органы управления, индикаторы и энкодер; на задней — линейные входы и выходы, разъёмы AES67, Ethernet, GPI, 4-проводного интеркома, клемма заземления, выключатель питания и гнездо для блока питания. Такая компоновка обеспечивает удобство монтажа как в стойке, так и на рабочем столе.

Пульт AR-214ASM может использоваться в составе профессиональных студийных систем совместно с другими устройствами «ЛЭС-ТВ» и сторонних производителей. Для акустического контроля сигналов рекомендуется использовать студийные мониторы AM-11AS↗, а для расширения возможностей коммутации — дополнительные блоки распределения сигналов. В комплект поставки входит сам пульт и внешний блок питания. Для обновления программного обеспечения предусмотрен режим UPD и веб-интерфейс, а полный сброс настроек к заводским значениям выполняется через кнопку «Сброс настроек» в режиме обновления.
