Пульт комментатора LES AR-212ASM

В профессиональной телевизионной и радиовещательной индустрии, а также в студиях звукозаписи и на спортивных трансляциях, ключевое значение имеет возможность оперативного и комфортного управления голосом ведущего или комментатора. Оборудование, которое обеспечивает чистый, контролируемый сигнал микрофона, гибкую маршрутизацию и надёжное взаимодействие с другими устройствами тракта, становится неотъемлемой частью любой современной студии. LES AR-212ASM — это пульт комментатора, разработанный российской компанией «ЛЭС-ТВ» (Лабораторные Электронные Системы) для работы с одним ведущим. Устройство сочетает в себе все необходимые функции для профессионального контроля микрофонного и линейных сигналов, обеспечивая высочайшее качество звука и удобство управления как локально, так и удалённо по сети Ethernet.

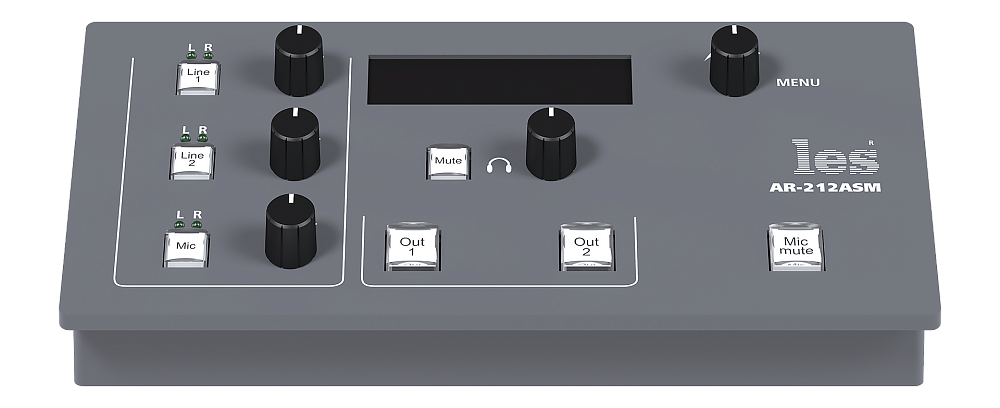

Пульт AR-212ASM оснащён двумя линейными входами (XLR-f) и одним микрофонным входом (XLR-f) с возможностью включения фантомного питания 48 В для конденсаторных микрофонов. Каждый вход имеет собственный регулятор усиления, позволяющий точно настроить уровень сигнала, поступающего на гарнитуру ведущего. С помощью расположенных рядом кнопок «Line 1», «Line 2» и «Mic» звук с соответствующего входа направляется в левый, правый или оба канала стерео-гарнитуры, что даёт возможность гибко формировать мониторный микс. Светодиодные индикаторы L и R наглядно показывают, в какой канал направлен сигнал каждого из входов.

Общий уровень выходного сигнала на наушники регулируется отдельным ручным регулятором в диапазоне от –50 до +24 дБ, а при необходимости сигнал на гарнитуру можно полностью отключить кнопкой «Mute». Для микрофонного канала предусмотрена отдельная кнопка «Mic mute», которая работает в двух режимах: кратковременное нажатие (менее 300 мс) — постоянное включение/отключение микрофона, а длительное удержание — временное отключение на время нажатия. Такая реализация позволяет ведущему быстро реагировать на изменяющиеся условия эфира, не отвлекаясь от основной работы.

Пульт имеет два независимых линейных выхода XLR-m, на которые подаётся только голос комментатора (сигнал с микрофонного входа). Кнопки «Out 1» и «Out 2» выбирают соответствующий выход, при нажатии кнопка подсвечивается зелёным цветом, а сигнал с микрофона направляется на выбранный выход. Уровень сигнала на линейных выходах регулируется в меню в диапазоне от –32 до +20 дБ. При этом важно отметить, что все регулировки уровня для наушников, выполняемые с помощью ручек на передней панели, никак не влияют на сигнал, подаваемый на линейные выходы, что гарантирует независимость мониторного и эфирного трактов.

Для обработки микрофонного сигнала в пульте предусмотрен целый ряд профессиональных инструментов, доступных через меню настроек. Встроенный компрессор с регулируемым порогом срабатывания от –1 до –40 дБ позволяет контролировать динамический диапазон голоса, делая звук более ровным и плотным. Экспандер с порогом от –70 до –50 дБ эффективно подавляет шумы пауз, улучшая разборчивость речи. Фильтр высоких частот (HPF) с частотой среза от 50 до 500 Гц (шаг 50 Гц) отсекает низкочастотные помехи, такие как гул пола или вибрации стола, а де-эссер уменьшает сибилянты, делая звучание более комфортным для слушателей. Все эти параметры настраиваются через удобное меню, отображаемое на ярком OLED-экране.

Навигация по меню осуществляется с помощью энкодера «MENU» — короткое нажатие входит в режим настройки, вращение перемещает по пунктам, повторное нажатие подтверждает выбор. Экран также отображает уровни сигналов всех входов, состояние обработки микрофона, наличие фантомного питания и другую важную информацию. В меню доступны настройки усиления каждого из трёх входов, яркость подсветки экрана и кнопок (25%, 50%, 75% или 100%), а также управление режимами работы кнопок Out 1/2 и приоритетом команд GPI.

Пульт AR-212ASM имеет встроенный интерфейс GPI (2 входа и 2 выхода) на разъёме DB9-f, что позволяет интегрировать его в системы удалённого управления и автоматизации. Тип сигналов GPI (импульс или уровень) выбирается автоматически в зависимости от заданного режима приоритета: «GPI and BUT» — команды GPI и локальные кнопки равнозначны; «GPI priority» — приоритет у GPI; «GPI only» — управление только по GPI. Входы и выходы GPI соответствуют кнопкам Out 1 и Out 2, что позволяет, например, включать микрофон ведущего дистанционно по сигналу от режиссёра или автоматизированной системы.

Для удалённого управления и мониторинга пульт оснащён разъёмом Ethernet RJ45 с поддержкой web-интерфейса. При первом включении устройство получает адрес 192.168.0.5 (маска 255.255.255.0, шлюз 192.168.0.1). Через веб-браузер (Chrome, Firefox или Opera) пользователь получает доступ к страницам управления: «Control panel» для настройки всех параметров (компрессор, экспандер, HPF, де-эссер, усиление, яркость, режимы GPI и кнопок), «Network address» для изменения сетевых настроек, «Change password» для смены пароля (по умолчанию 1234) и «About» для просмотра информации об устройстве (модель, серийный номер, версия ПО, дата сборки). Также доступна загрузка MIB-файла для интеграции с системами SNMP. Через веб-интерфейс можно обновлять прошивку, загружая файл с расширением .lesu, а также сбрасывать настройки к заводским значениям.

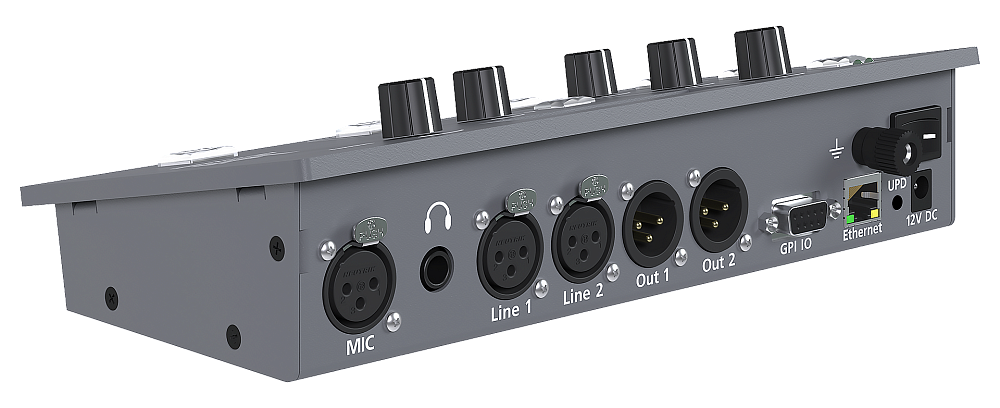

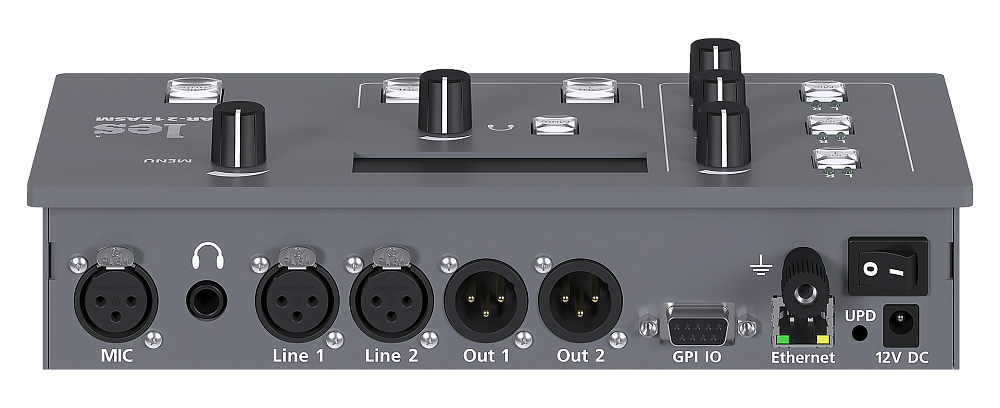

Пульт имеет компактные габариты (247 × 118 × 53 мм) и вес всего 0,85 кг, что позволяет легко разместить его на рабочем столе или в монтажной стойке. Корпус выполнен из прочного металла, все разъёмы расположены удобно: на передней панели — органы управления, индикаторы, разъёмы для микрофона, наушников и энкодер; на задней — все линейные входы/выходы, GPI, Ethernet, клемма заземления, выключатель питания и гнездо для внешнего блока питания 12 В. Питание осуществляется от внешнего блока, потребляемая мощность не превышает 5 Вт, что обеспечивает энергоэффективность и безопасность эксплуатации.

Пульт AR-212ASM может использоваться в составе профессиональных студийных систем совместно с другими устройствами «ЛЭС-ТВ», обеспечивая полный контроль сигнала. Для акустического контроля выходных сигналов рекомендуется использовать студийные мониторы AM-11AS↗, а для расширения возможностей коммутации — дополнительные блоки распределения сигналов от «ЛЭС-ТВ». Подключение микрофонов осуществляется через стандартные XLR-кабели, а для удалённого управления по сети используется обычный Ethernet-кабель, что делает интеграцию пульта в существующую инфраструктуру максимально простой и прозрачной.
