Мониторная сборка Datavideo TLM-102K

В современном видеопроизводстве, особенно при работе с многокамерными системами и прямыми трансляциями, часто возникает необходимость одновременно контролировать несколько видеоисточников. Установка двух отдельных мониторов не всегда возможна из-за ограниченного пространства в аппаратных стойках и передвижных телевизионных станциях (ПТС). Datavideo TLM-102K — это профессиональное решение, объединяющее в одном корпусе высотой 4RU два независимых 10,1-дюймовых дисплея, что делает его незаменимым инструментом для компактных рабочих мест, передвижных телевизионных станций (ПТС) и студийных аппаратных, где критически важна экономия пространства и возможность одновременного контроля нескольких источников видеосигнала.

Основой каждого монитора является жидкокристаллическая IPS-матрица с разрешением 1920 × 1200 пикселей, обеспечивающая превосходную цветопередачу и широкие углы обзора 85° во всех направлениях. Высокие показатели яркости — 1000 кд/м² — гарантируют чёткое и насыщенное изображение даже в условиях интенсивного внешнего освещения, позволяя операторам принимать точные решения по экспозиции и цветокоррекции непосредственно на съёмочной площадке. Контрастность 1000:1 обеспечивает глубокий чёрный цвет и богатую градацию оттенков, что особенно важно при работе с видео высокого динамического диапазона. Высокая яркость и контрастность для работы в любых условиях — 1000 кд/м² и контрастность 1000:1 обеспечивают отличную видимость даже при ярком солнечном свете, что особенно важно для выездных съёмок и работы на открытых площадках.

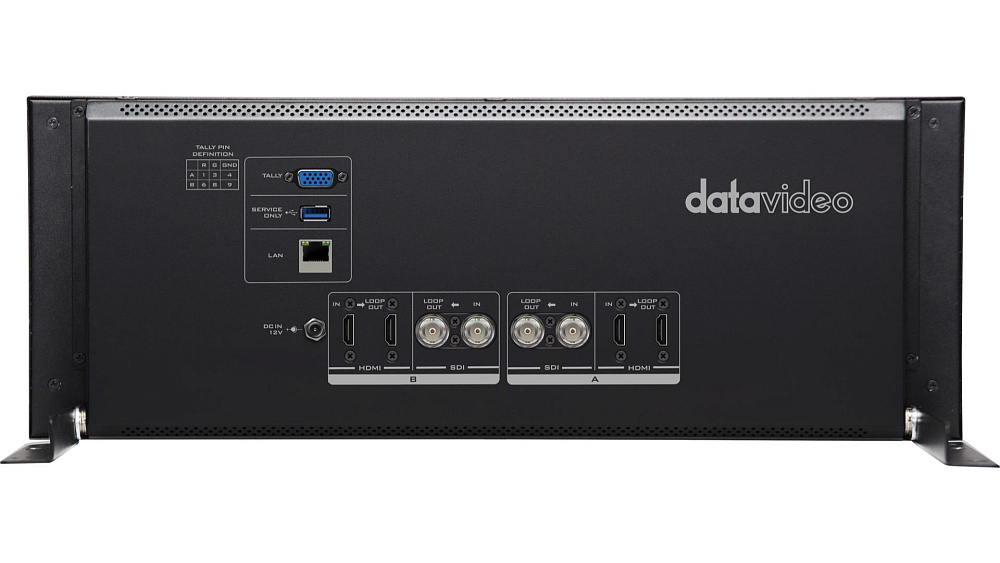

Для совместимости с современными цифровыми трактами монитор оснащён интерфейсами 12G-SDI и HDMI 2.0, поддерживающими передачу видеосигнала с разрешением вплоть до 4K (4096×2160) при 60 кадрах в секунду. Наличие сквозных выходов (loop-through) для каждого интерфейса позволяет транслировать полученный сигнал далее по цепочке на другие устройства — например, на видеомикшер, рекордер или дополнительный большой экран — без необходимости использования внешних разветвителей, что значительно упрощает коммутацию и сохраняет целостность сигнала. Каждый из двух независимых экранов имеет собственные входы и выходы, что позволяет выводить на них разные источники сигнала — например, камеру А и камеру Б, или камеру и программу. Сдвоенный 4K монитор с 12G-SDI и HDMI 2.0 — два независимых экрана с поддержкой 4K 60p и сквозными выходами позволяют одновременно контролировать два источника сигнала без потери качества.

Важной функциональной особенностью TLM-102K является наличие встроенных профессиональных инструментов анализа видеосигнала, которые обычно требуют отдельного оборудования. Вектороскоп (Vectorscope) наглядно отображает насыщенность и фазовый сдвиг цветовых сигналов, незаменим при настройке цветового баланса. Осциллограмма (Waveform) позволяет точно контролировать уровень яркости видеосигнала, помогая избежать «пересветов» и «завалов» в тенях. Гистограмма (Histogram) графически отображает распределение яркости в кадре, помогая быстро оценить экспозицию. Аудиовектор показывает уровень аудиосигнала, встроенного в видеопоток. Встроенные измерительные инструменты ScopeView — вектороскоп, осциллограмма, гистограмма и аудиовектор позволяют профессионально оценивать качество сигнала без дополнительного оборудования.

Для операторов, работающих без фокусировщика, в монитор встроен широкий набор ассистирующих функций. Пик-фокус (Peaking) выделяет контуры объекта, находящегося в фокусе, выбранным цветом, что позволяет наводить резкость с максимальной точностью. Ложный цвет (False Color) — псевдоцветное отображение для быстрой и точной оценки экспозиции. Зебра (Zebra) накладывает диагональную штриховку на переэкспонированные области кадра. Зум (Zoom) — функция увеличения фрагмента изображения для проверки фокуса и шумов. Pixel-to-Pixel (попиксельный режим) выводит изображение в масштабе 1:1, что позволяет оценить качество исходного сигнала без интерполяции. Маркеры безопасности (Safety Marker) и маркеры соотношения сторон (Aspect Marker) помогают правильно кадрировать изображение. Полный спектр инструментов для контроля и настройки — пик-фокус, ложный цвет, зебра, зум и попиксельный режим помогают оператору достичь идеальной резкости и экспозиции в любых условиях.

Программируемые пользователем кнопки F1 и F2 на передней панели позволяют мгновенно вызывать наиболее востребованные в текущем рабочем процессе вспомогательные функции, такие как осциллограмма, вектороскоп, гистограмма, пик-фокус, ложный цвет или режим попиксельного отображения, что существенно ускоряет работу оператора. Монитор также оснащён встроенным двухцветным индикатором Tally, который чётко сигнализирует о статусе источника: красный цвет обозначает «в эфире» (Live), зелёный — «в предпросмотре» (Cued), что является обязательным атрибутом для многокамерных съёмок. Встроенная система мониторинга звука, включающая измеритель уровня звука на экране и аналоговый стереовыход на передней панели для подключения наушников, позволяет осуществлять базовый аудиоконтроль без дополнительного оборудования. Программируемые кнопки и Tally — быстрый доступ к инструментам и чёткая индикация статуса источника упрощают работу в условиях прямого эфира.

Монитор выполнен в прочном металлическом корпусе с высотой 4RU для установки в стандартную 19-дюймовую стойку. Размеры составляют 482 × 178 × 38 мм, а вес — всего 3,6 кг. Питание осуществляется от внешнего адаптера DC 12 В (входит в комплект), потребляемая мощность составляет 28 Вт. Рабочая температура — от 0 до +40 °C. Компактные размеры и малый вес позволяют эффективно использовать пространство в аппаратных стойках, а комплект для монтажа в стойку входит в поставку. Компактный 4RU рэковый корпус — высота всего 4RU и вес 3,6 кг позволяют разместить два полнофункциональных монитора в минимальном пространстве.

Datavideo TLM-102K отлично сочетается с другим оборудованием для построения профессиональной системы контроля качества. Для подачи 4K-сигнала на монитор используйте 12G-SDI кабели BNC↗ и HDMI 2.0 кабели↗. Для аудиоконтроля используйте профессиональные студийные наушники↗. Для расширения возможностей контроля можно использовать Datavideo видеомикшеры↗ и 4K рекордеры↗. Для монтажа в стойку используйте комплектующие, входящие в комплект поставки.

Datavideo TLM-102K подойдёт для использования в составе передвижных телевизионных станций, на режиссёрских пультах прямых трансляций, в студиях постпродакшна и цветокоррекции, а также для построения профессиональных видеостен. Монитор совместим с любыми источниками видеосигнала, имеющими выходы 12G-SDI или HDMI 2.0, и легко интегрируется в существующие рабочие процессы. Благодаря сдвоенной конструкции, высокой яркости, профессиональным измерительным инструментам и поддержке 4K, TLM-102K обеспечивает эффективный контроль качества видеосигнала в любых условиях — от студийных до выездных.

Приобрести Datavideo TLM-102K вы можете в интернет-магазине профессионального оборудования vismedia.ru.
