Усилитель мощности Yamaha PC406-DI

В современном профессиональном аудио усилитель мощности давно перестал быть просто устройством, которое «усиливает сигнал». Для инсталляций в конференц-залах, учебных аудиториях, храмах, на спортивных объектах и в многофункциональных пространствах требуется компонент, который не только обеспечивает достаточную мощность, но и берёт на себя обработку сигнала, маршрутизацию и интеграцию в сеть. Yamaha PC406-DI — это четырёхканальный усилитель мощности класса D, который создавался именно как часть экосистемы PC-D/DI. Он обеспечивает 4 × 600 Вт при 8 Ом и, что принципиально важно для инсталляционных задач, 4 × 600 Вт при работе на высокоомные линии 100 В и 70 В. Встроенный процессор акустических систем, матрица 20 × 8 и интерфейс Dante с пропускной способностью 16 × 16 каналов превращают его в полноценный узел обработки и маршрутизации, а не просто в «чёрную коробку» с разъёмами.

Области применения PC406-DI определяются задачами, где требуется сочетание мощности, гибкости и сетевой интеграции. В конференц-залах, учебных аудиториях и храмах усилитель используется для озвучивания речи и музыкального сопровождения, а встроенный спикерный процессор с 16-полосным параметрическим эквалайзером, кроссоверами, фильтрами, задержками и лимитерами позволяет точно настроить звучание под конкретное помещение без внешних процессоров. В спортивных объектах и многофункциональных комплексах PC406-DI применяется для зонирования звука и распределения сигналов между несколькими зонами благодаря матрице 20 × 8. В театрах и на сценических площадках усилитель может работать как часть распределённой аудиосистемы, принимая сигнал по Dante и обеспечивая независимую обработку для каждой акустической системы. В инсталляциях с централизованным управлением — кампусах, бизнес-центрах, гостиницах — PC406-DI интегрируется в системы ProVisionaire Control PLUS или ProVisionaire Kiosk, что позволяет оператору контролировать уровни, состояния каналов и пресеты с планшета или сенсорной панели. Для системных интеграторов и проектировщиков усилитель ценен тем, что сокращает количество внешнего оборудования: обработка, матрица, Dante и поддержка высокоомных линий уже встроены, а пресеты акустических систем Yamaha упрощают настройку типовых конфигураций.

Ключевая особенность PC406-DI — поддержка высокоомных акустических систем. В отличие от стандартной модели PC406-D, ориентированной на низкоомные линии, версия DI позволяет подключать акустические системы с распределёнными линиями 100 В и 70 В, что делает её пригодной для озвучивания протяжённых объектов, где требуется подключение большого количества акустических систем с минимальными потерями. Встроенный спикерный процессор включает 16-полосный параметрический эквалайзер, кроссоверы, фильтры верхних и нижних частот, задержки и лимитеры для каждого канала. Это означает, что для настройки системы не требуется внешний DSP: достаточно загрузить пресет акустической системы Yamaha или создать собственную конфигурацию, а затем при необходимости скорректировать её через интерфейс усилителя. Матрица 20 × 8 позволяет маршрутизировать до 20 входных источников на 8 выходных зон, что делает PC406-DI пригодным для озвучивания нескольких помещений или зон из одного устройства. Dante-интерфейс на 16 каналов входа и 16 каналов выхода обеспечивает интеграцию в сетевые аудиосистемы и приём сигнала от цифровых консолей, процессоров или других Dante-устройств, а поддержка резервирования через два порта etherCON повышает надёжность.

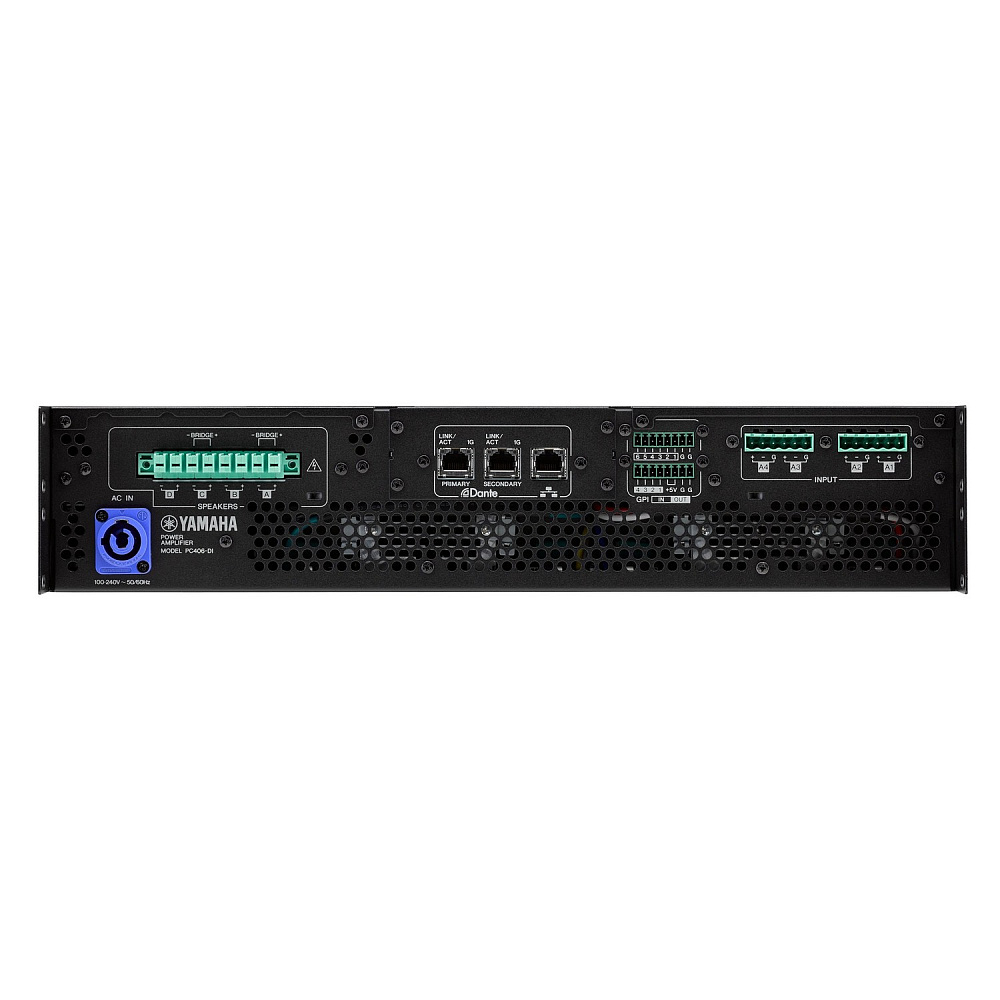

Аналоговая часть PC406-DI построена на двух 6-контактных разъёмах Euroblock для балансного входа четырёх каналов и одном 8-контактном разъёме Euroblock (7,62 мм) для выхода на акустические системы. Такое решение характерно для инсталляционного оборудования, где важны надёжность фиксации проводников и возможность быстрой коммутации без пайки. Усилитель работает в классе D с односторонним выходом, что обеспечивает высокий КПД и низкое тепловыделение при значительной выходной мощности. Коэффициент нелинейных искажений (THD) составляет 0,01% при 8 Ом, 1 кГц, 10 Вт и 0,1% при 4 Ом, половине мощности. Для высокоомных линий 100 В и 70 В значения THD аналогичны: 0,01% при 1 кГц, 10 Вт и 0,1% при половине мощности. Частотная характеристика при 8 Ом, 1 Вт и включённом HPF THRU составляет +0,5/−1,5 дБ в диапазоне 20 Гц – 20 кГц, а отношение сигнал/шум достигает 109 дБ при усилении 32 дБ (A-weighted). Переходные помехи между каналами не превышают −60 дБ при 8 Ом, 1 кГц, половине мощности. Такие параметры обеспечивают прозрачное и предсказуемое звучание, соответствующее требованиям профессиональных инсталляций.

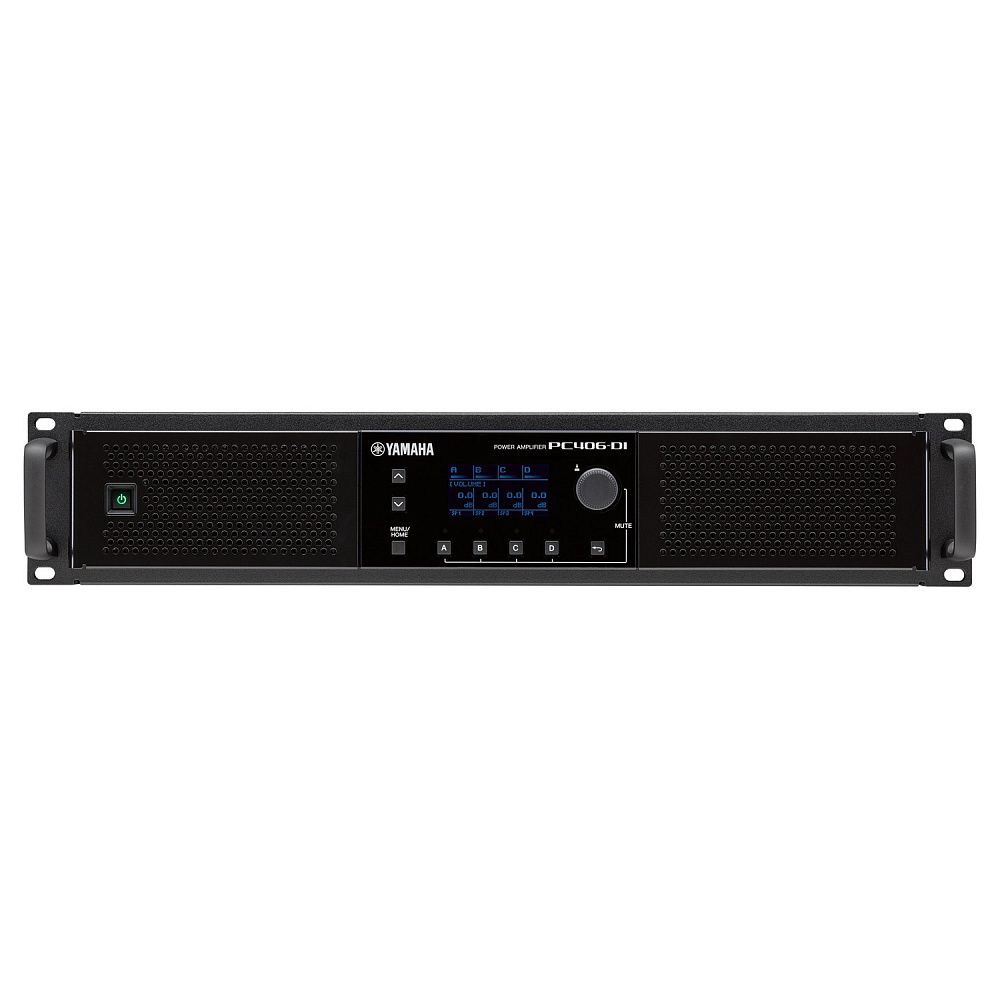

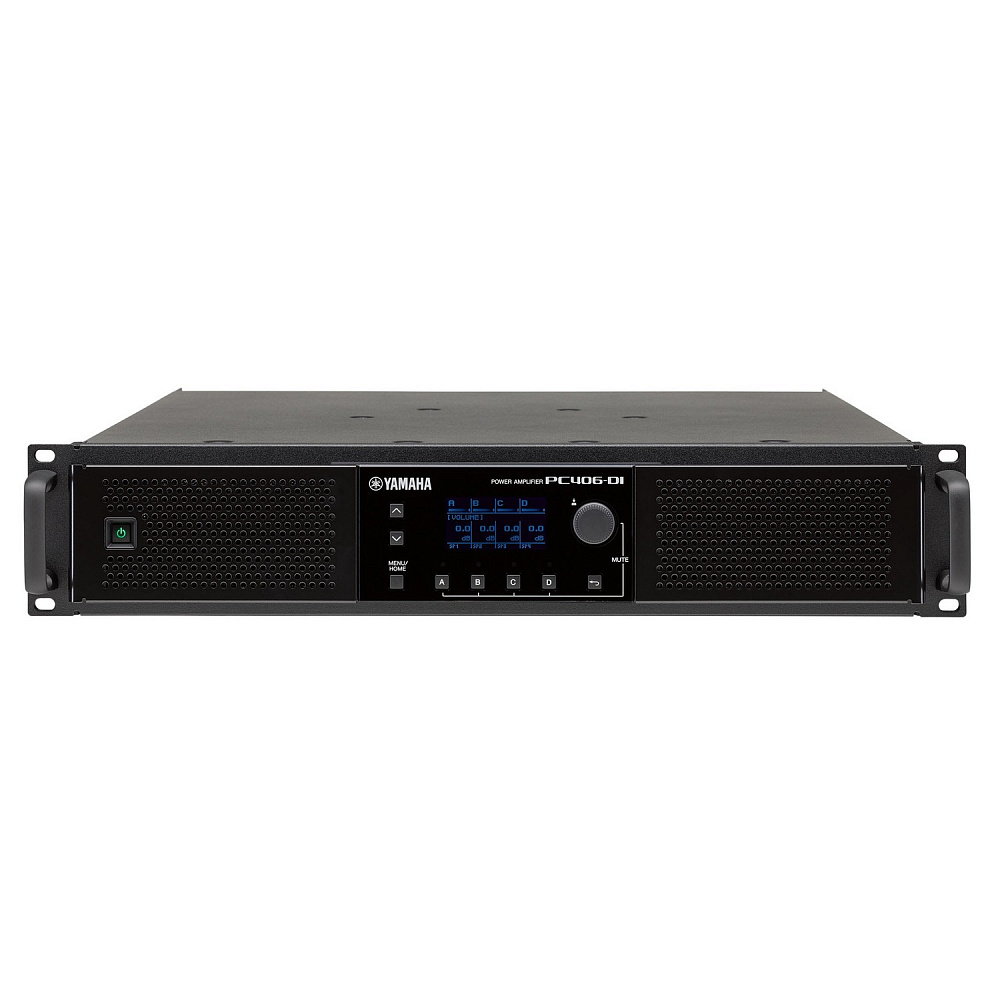

Управление и мониторинг PC406-DI реализованы через переднюю панель с 128 × 64-пиксельным дисплеем, поворотным энкодером и восемью кнопками для навигации по графическому интерфейсу. Предусмотрена функция блокировки операций (полная блокировка или блокировка всех функций, кроме громкости и режима mute), что предотвращает случайные изменения настроек на объекте. Индикаторы отображают состояние питания, наличие сигнала, срабатывание лимитера и режим защиты/приглушения для каждого канала. Для интеграции с внешними системами предусмотрены GPI (4 входа) и GPO (6 выходов) на разъёмах Euroblock, а также порт Ethernet для управления по сети. Питание осуществляется от сети 100–240 В, 50/60 Гц через разъём powerCON 20A. Потребляемая мощность при 1/8 максимальной мощности, 2 Ом, розовом шуме на всех каналах составляет 1100 Вт, в режиме ожидания — 9–12 Вт в зависимости от напряжения сети, в спящем режиме (все каналы) — 100 Вт.

Конструктивно PC406-DI выполнен в металлическом 2U-корпусе габаритами 480 × 88 × 528 мм и весит 15,9 кг (с решёткой и ручками). Рабочая температура — от 0 до +40 °C, температура хранения — от −20 до +60 °C. Усилитель рассчитан на непрерывную работу в составе стационарных инсталляций и соответствует требованиям, предъявляемым к оборудованию для профессионального аудио. В комплект поставки входят руководство пользователя, кабель питания (2,0 м), разъёмы Euroblock для GPIO (2 шт.), разъёмы Euroblock для аудиовходов (4 шт.), разъём Euroblock для акустических систем (1 шт.), кабельные стяжки (4 шт.), воздушные фильтры (2 шт.), решётки (2 шт.), ручки (2 шт.) и винты (4 шт.).

PC406-DI полностью совместим с экосистемой управления и обработки Yamaha. Для настройки и удалённого контроля используются ProVisionaire Control PLUS↗ и ProVisionaire Kiosk↗, а для проектирования систем — ProVisionaire Design↗. Для расширения Dante-сети и подключения источников сигнала используются сценические боксы Tio1608-D2↗ и Rio3224-D3↗, а для построения отказоустойчивых сетей — коммутаторы SWP2-10MMF↗ и SWP1-8MMF↗. Для задач, где высокоомные линии не требуются, в линейке предусмотрена модель PC406-D↗, а для большей мощности — PC412-DI↗ с 4 × 1200 Вт при 8 Ом и поддержкой высокоомных линий.

Приобрести Yamaha PC406-DI можно в интернет-магазине профессионального оборудования vismedia.ru.
