Усилитель мощности Yamaha PC406-D

В современном профессиональном аудио усилитель мощности давно перестал быть просто устройством, которое «усиливает сигнал». Для инсталляций в конференц-залах, учебных аудиториях, храмах, на спортивных объектах и в многофункциональных пространствах требуется компонент, который не только обеспечивает достаточную мощность, но и берёт на себя обработку сигнала, маршрутизацию и интеграцию в сеть. Yamaha PC406-D — это четырёхканальный усилитель мощности класса D, который создавался именно как часть экосистемы PC-D/DI. Он обеспечивает 4 × 600 Вт при 8 Ом и до 1300 Вт на канал при 2 Ом, а встроенный процессор акустических систем, матрица 20 × 8 и интерфейс Dante с пропускной способностью 16 × 16 каналов превращают его в полноценный узел обработки и маршрутизации, а не просто в «чёрную коробку» с разъёмами.

Области применения PC406-D определяются задачами, где требуется сочетание мощности, гибкости и сетевой интеграции. В конференц-залах, учебных аудиториях и храмах усилитель используется для озвучивания речи и музыкального сопровождения, а встроенный спикерный процессор с 16-полосным параметрическим эквалайзером, кроссоверами, фильтрами, задержками и лимитерами позволяет точно настроить звучание под конкретное помещение без внешних процессоров. В спортивных объектах и многофункциональных комплексах PC406-D применяется для зонирования звука и распределения сигналов между несколькими зонами благодаря матрице 20 × 8. В театрах и на сценических площадках усилитель может работать как часть распределённой аудиосистемы, принимая сигнал по Dante и обеспечивая независимую обработку для каждой акустической системы. В инсталляциях с централизованным управлением — кампусах, бизнес-центрах, гостиницах — PC406-D интегрируется в системы ProVisionaire Control PLUS или ProVisionaire Kiosk, что позволяет оператору контролировать уровни, состояния каналов и пресеты с планшета или сенсорной панели. Для системных интеграторов и проектировщиков усилитель ценен тем, что сокращает количество внешнего оборудования: обработка, матрица и Dante уже встроены, а пресеты акустических систем Yamaha упрощают настройку типовых конфигураций.

Ключевая особенность PC406-D — встроенный спикерный процессор, который включает 16-полосный параметрический эквалайзер, кроссоверы, фильтры верхних и нижних частот, задержки и лимитеры для каждого канала. Это означает, что для настройки системы не требуется внешний DSP: достаточно загрузить пресет акустической системы Yamaha или создать собственную конфигурацию, а затем при необходимости скорректировать её через интерфейс усилителя. Матрица 20 × 8 позволяет маршрутизировать до 20 входных источников на 8 выходных зон, что делает PC406-D пригодным для озвучивания нескольких помещений или зон из одного устройства. Dante-интерфейс на 16 каналов входа и 16 каналов выхода обеспечивает интеграцию в сетевые аудиосистемы и приём сигнала от цифровых консолей, процессоров или других Dante-устройств, а поддержка резервирования через два порта etherCON повышает надёжность.

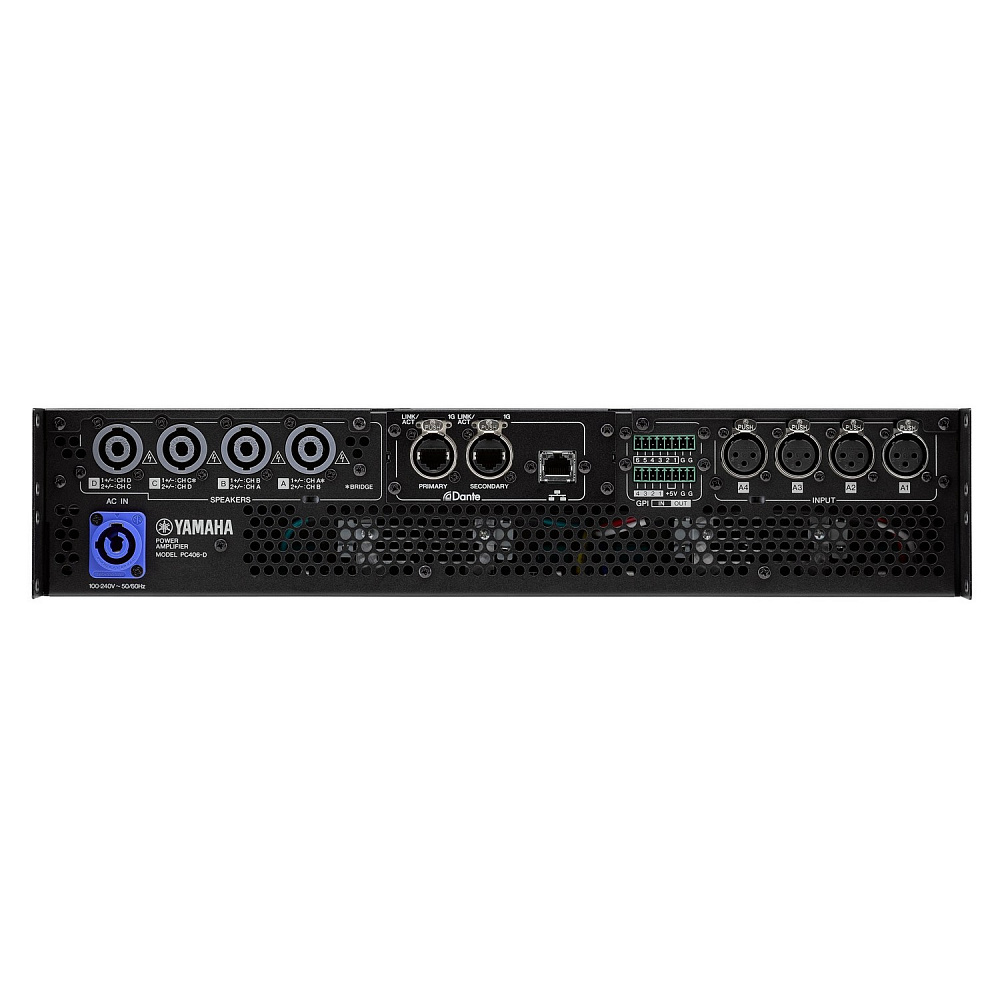

Аналоговая часть PC406-D построена на балансных входных разъёмах XLR (4 входа) и выходных разъёмах Neutrik speakON NL4 (4 выхода). Усилитель работает в классе D с односторонним выходом, что обеспечивает высокий КПД и низкое тепловыделение при значительной выходной мощности. Коэффициент нелинейных искажений (THD) составляет 0,01% при 8 Ом, 1 кГц, 10 Вт и 0,1% при 4 Ом, половине мощности. Частотная характеристика при 8 Ом, 1 Вт и включённом HPF THRU составляет +0,5/−1,5 дБ в диапазоне 20 Гц – 20 кГц, а отношение сигнал/шум достигает 109 дБ при усилении 32 дБ (A-weighted). Переходные помехи между каналами не превышают −60 дБ при 8 Ом, 1 кГц, половине мощности. Такие параметры обеспечивают прозрачное и предсказуемое звучание, соответствующее требованиям профессиональных инсталляций.

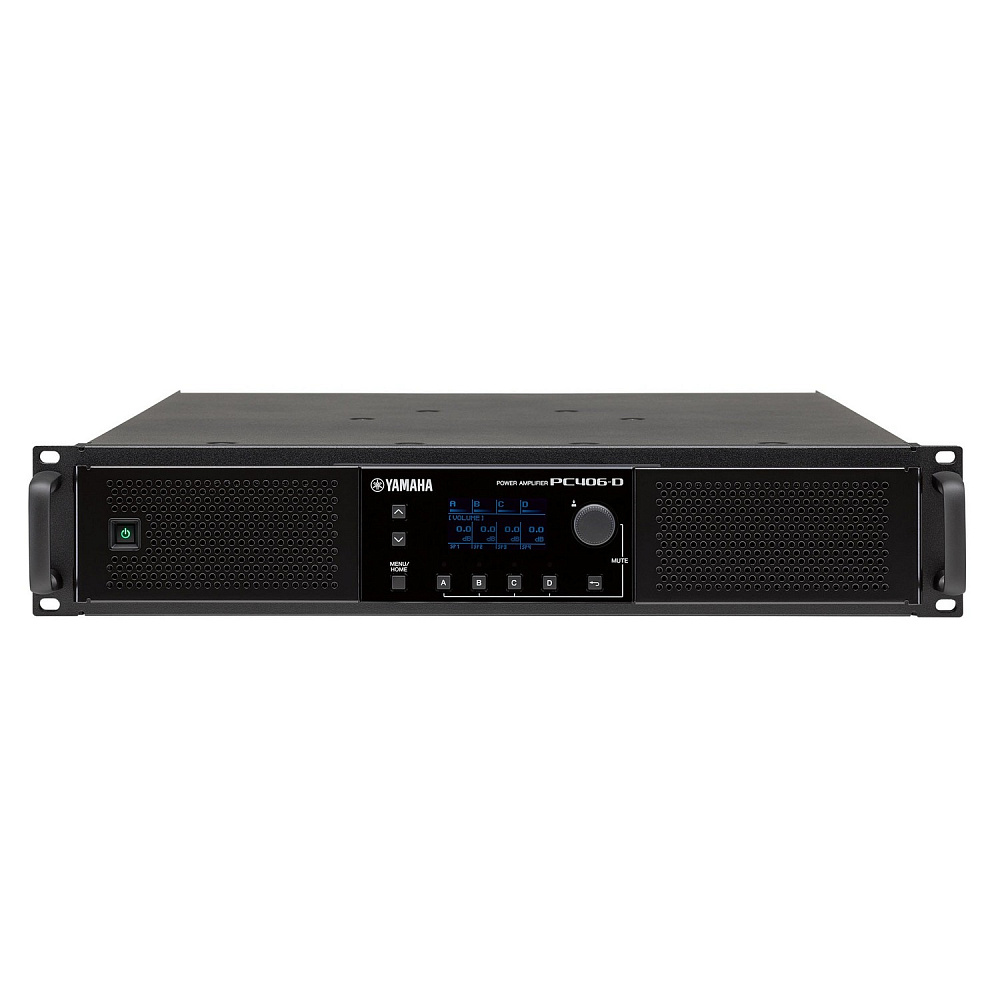

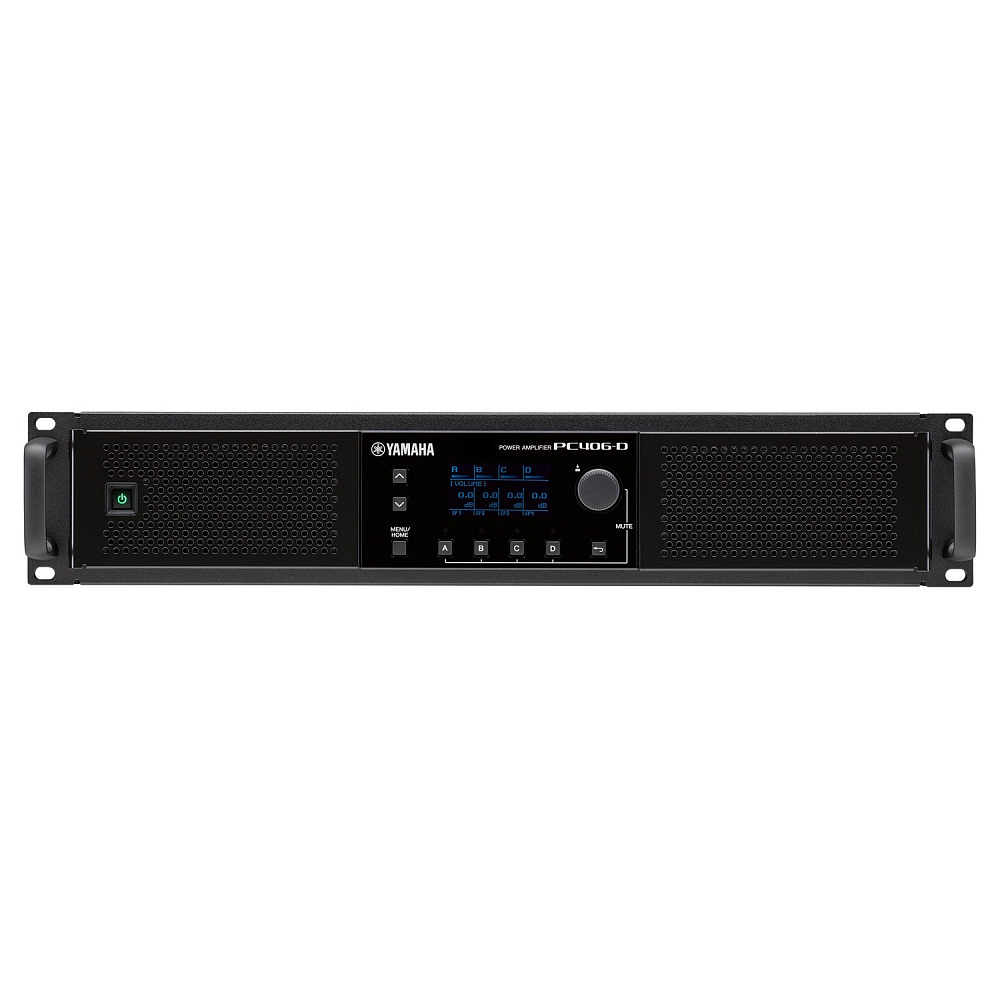

Управление и мониторинг PC406-D реализованы через переднюю панель с 128 × 64-пиксельным дисплеем, поворотным энкодером и восемью кнопками для навигации по графическому интерфейсу. Предусмотрена функция блокировки операций (полная блокировка или блокировка всех функций, кроме громкости и режима mute), что предотвращает случайные изменения настроек на объекте. Индикаторы отображают состояние питания, наличие сигнала, срабатывание лимитера и режим защиты/приглушения для каждого канала. Для интеграции с внешними системами предусмотрены GPI (4 входа) и GPO (6 выходов) на разъёмах Euroblock, а также порт Ethernet для управления по сети. Питание осуществляется от сети 100–240 В, 50/60 Гц через разъём powerCON 20A. Потребляемая мощность при 1/8 максимальной мощности, 2 Ом, розовом шуме на всех каналах составляет 1050 Вт, в режиме ожидания — 9–12 Вт в зависимости от напряжения сети.

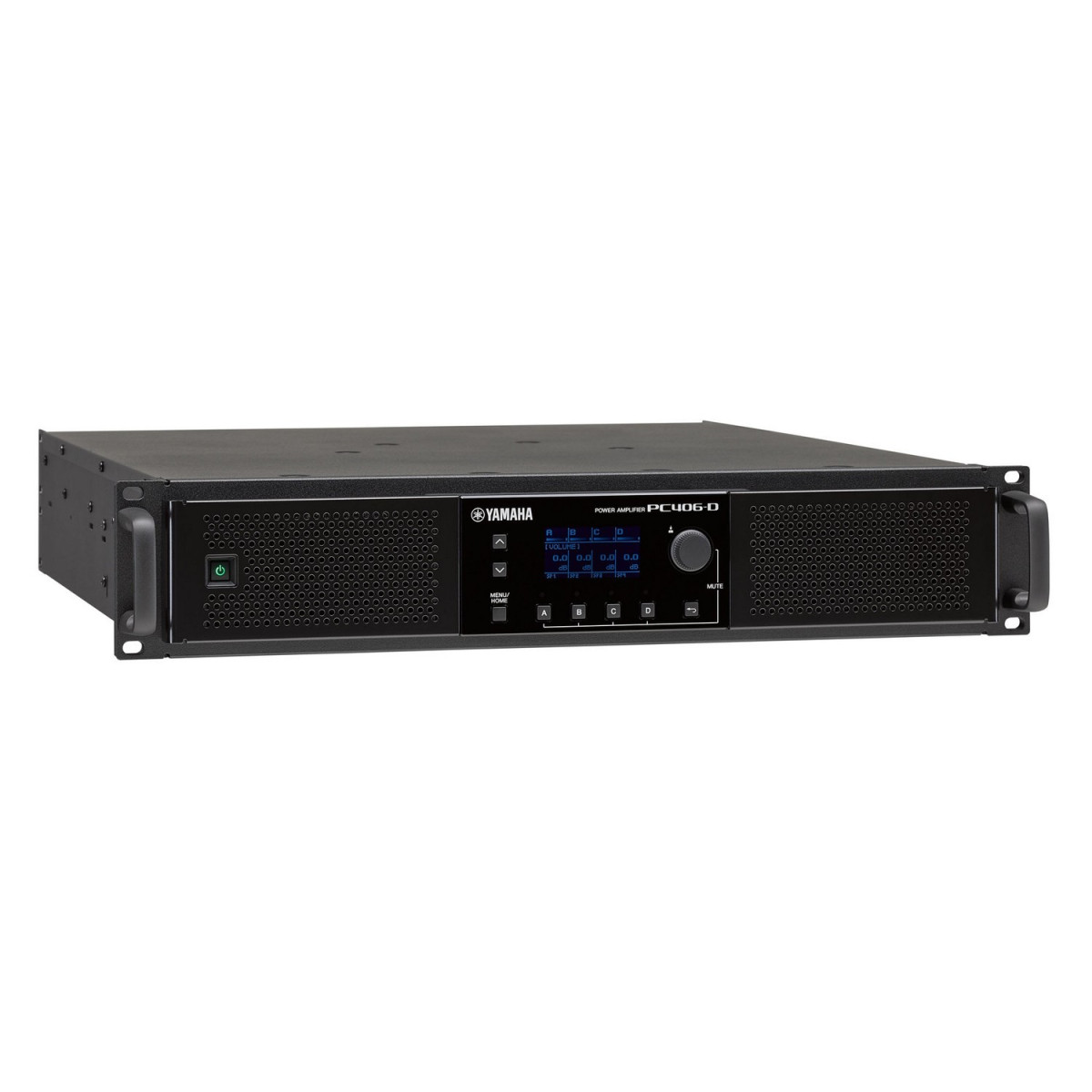

Конструктивно PC406-D выполнен в металлическом 2U-корпусе габаритами 480 × 88 × 528 мм и весит 15,6 кг (с решёткой и ручками). Рабочая температура — от 0 до +40 °C, температура хранения — от −20 до +60 °C. Усилитель рассчитан на непрерывную работу в составе стационарных инсталляций и соответствует требованиям, предъявляемым к оборудованию для профессионального аудио. В комплект поставки входят руководство пользователя, шнур питания и необходимые аксессуары для монтажа.

PC406-D полностью совместим с экосистемой управления и обработки Yamaha. Для настройки и удалённого контроля используются ProVisionaire Control PLUS↗ и ProVisionaire Kiosk↗, а для проектирования систем — ProVisionaire Design↗. Для расширения Dante-сети и подключения источников сигнала используются сценические боксы Tio1608-D2↗ и Rio3224-D3↗, а для построения отказоустойчивых сетей — коммутаторы SWP2-10MMF↗ и SWP1-8MMF↗. Для задач, где требуется работа с высокоомными линиями 100/70 В, в линейке предусмотрена модель PC406-DI↗, а для большей мощности — PC412-D↗ с 4 × 1200 Вт при 8 Ом.
